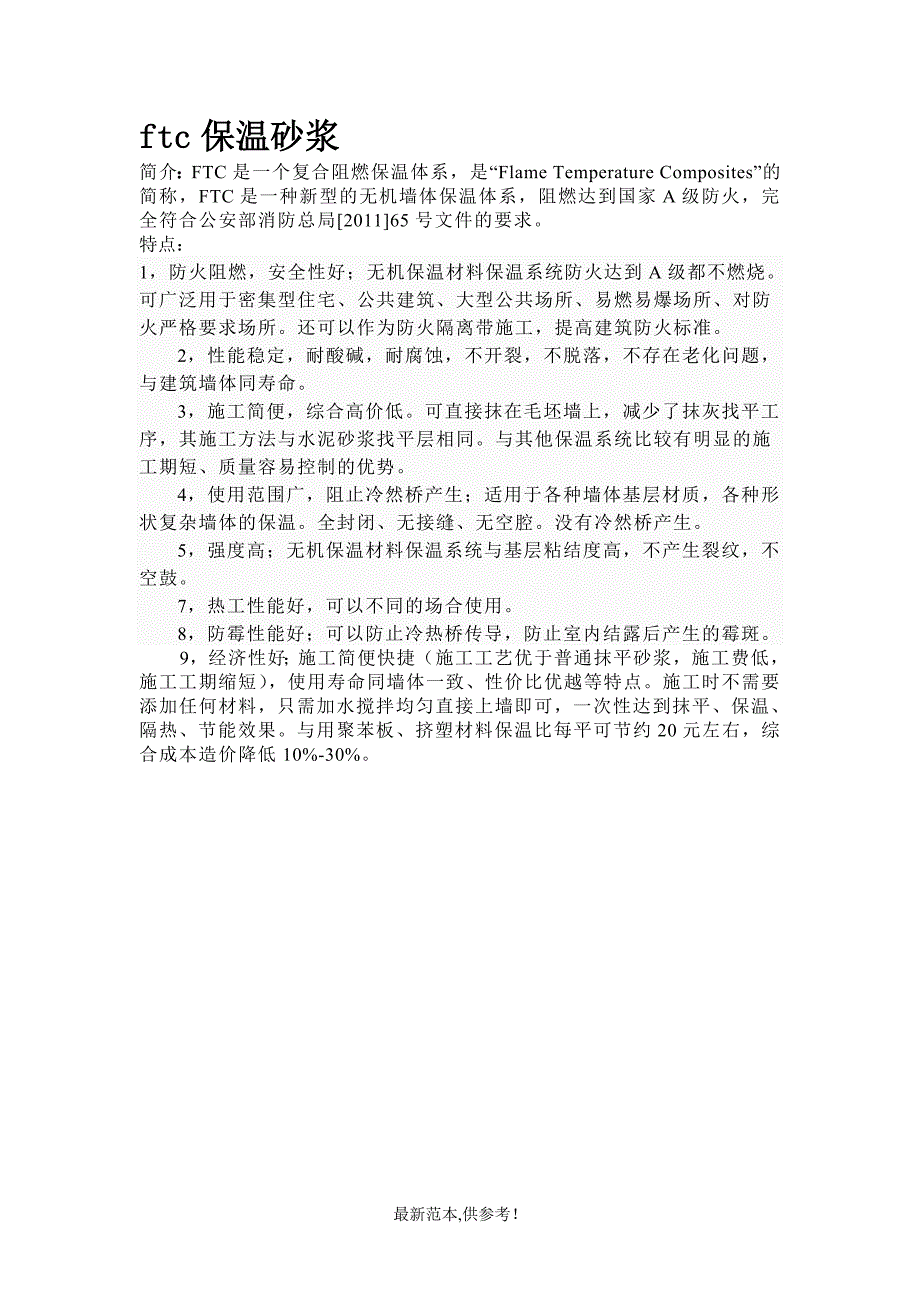

ftc保温砂浆简介：FTC是一个复合阻燃保温体系，是“Flame Temperature Composites”的简称，FTC是一种新型的无机墙体保温体系，阻燃达到国家A级防火，完全符合公安部消防总局[2011]65号文件的要求特点：1，防火阻燃，安全性好；无机保温材料保温系统防火达到A级都不燃烧可广泛用于密集型住宅、公共建筑、大型公共场所、易燃易爆场所、对防火严格要求场所还可以作为防火隔离带施工，提高建筑防火标准 2，性能稳定，耐酸碱，耐腐蚀，不开裂，不脱落，不存在老化问题，与建筑墙体同寿命 3，施工简便，综合高价低可直接抹在毛坯墙上，减少了抹灰找平工序，其施工方法与水泥砂浆找平层相同与其他保温系统比较有明显的施工期短、质量容易控制的优势 4，使用范围广，阻止冷然桥产生；适用于各种墙体基层材质，各种形状复杂墙体的保温全封闭、无接缝、无空腔没有冷然桥产生 5，强度高；无机保温材料保温系统与基层粘结度高，不产生裂纹，不空鼓 7，热工性能好，可以不同的场合使用 8，防霉性能好；可以防止冷热桥传导，防止室内结露后产生的霉斑 9，经济性好；施工简便快捷（施工工艺优于普通抹平砂浆，施工费低，施工工期缩短），使用寿命同墙体一致、性价比优越等特点。
施工时不需要添加任何材料，只需加水搅拌均匀直接上墙即可，一次性达到抹平、保温、隔热、节能效果与用聚苯板、挤塑材料保温比每平可节约20元左右，综合成本造价降低10%-30%岩棉防火隔离带介绍 (载自《外墙外保温建筑构造》标准号10J121) 1．堡密特”岩棉板”外墙外保温系统，主要以经摆锤法生产的憎水型岩棉板为保温隔热层材料，采用粘、钉结合工艺与基层墙体连接固定，并由抹面胶浆和增强用玻纤网布复合而成的抹面层以及装饰砂浆饰面层或涂料构成的A级不燃型建筑节能保温系统该系统经由欧洲顶级保温品牌-Baumit（堡密特）推出，获得欧洲技术认证（ETA），具有30多年成功防火保温经验 2．系统构造主要包括：粘结层、保温层、抹面层、饰面层及配件饰面层应采用饰面砂浆、装饰灰浆等轻质功能性涂层或有良好透气性的水性外墙涂料 3．岩棉板外墙外保温系统，导热系数低、透气性好、燃烧性能级别高等优势，可应用于新建、扩建、改建的居住建筑和公共建筑外墙的节能保温工程，包括外墙外保温、非透明幕墙保温和EPS外保温系统的防火隔离带国内相关标准《堡密特岩(矿)棉板外墙外保温系统应用技术规程》标准号:DBJ/CT080-2010 《外墙外保温建筑构造》2010年新编,新华书店有售.发行人:中国建筑标准设计研究院 标准号：10J121 由于外墙外保温材料市场和施工现场管理的不规范，近期引发了多起灾难性建筑物大火，造成了不可弥补的重大损失，为此中央部委近期先后出台了公通字[2009]46号 文和公消[2011]65号文来规范预防建筑物火灾的发生。
公消[2011]65号文的公布实施给外墙保温市场带来了很大的影响保温材料需使用A级不燃材料，使得对保温材料的选择范围变得很窄，目前市场满足A级不燃的保温材料有岩棉板、无机玻化微珠、泡沫玻璃、发泡水泥、无机纤维等几种 岩棉板 作为传统防火材料，广泛应用于多种领域因其吸水性强，材料生产能耗高，自身强度低，施工时粉尘对工人损害较大，未能在外保温领域大面积推广近年随着摆锤法生产工艺和纤维表面处理工艺的引进，使岩棉板的综合性能得到了很大程度的提高在实施公消[2011]65号文的背景下，因其综合性能的相对突出，岩棉板保温系统成为目前A级保温系统的主打产品岩棉为无机材料，经煅烧抛丝粘合而成，导热系数约为0.044 W/m.k，抗压强度较低，纤维为开孔，透气性好，经表面处理具有一定的防水防潮性能;与墙体基层粘结力较差，施工时岩棉板表面须经界面剂处理后使用;对粘结、抗裂砂浆性能要求较高，大面积施工时平整度控制较难，施工粉尘对工人损害较大，板材切割时易出现毛边，施工后板材边角突起隐患较大;因岩棉纤维非闭孔结构，应用过程中墙体透出水汽对抗裂层砂浆透气性、耐候性影响较大，要求较高 无机玻化微珠是建筑市场早期保温材料珍珠岩深化加工产品。
玻化微珠为闭孔轻质材料，闭孔率高，吸水率低，导热系数约为0.07 W/m.k因其导热系数较高，多应用于南方市场，寒冷及严寒地区不适于大面积应用玻化微珠保温砂浆施工时，对墙体基层的适应性较强，不受基础造型影响，可直接抹涂平整;该系统可实现整体无缝施工，避免了其他保温板材施工的接缝问题，施工后应力分布、释放均匀，施工不利之处是现场搅拌质量不易控制，对施工环境影响较大 泡沫玻璃早期多应用于石化行业，随着国家节能保温政策实施的深入，逐步引用到建筑领域，目前作为外墙外保温防火隔离带的可选材料其为无机材料，不易老化，经久耐用，导热系数约0.06 W/m.k，为闭孔蜂窝状材料;防水性好，施工后与墙体基层粘结力强，对粘结砂浆的性能要求较低;大面积粘板施工时不易打磨，平整度控制较难，使用时要控制基层墙体的平整度;刚性强，脆性大，注意运输使用过程中易碎的防护;抹面后因材料自身刚性强，受气候影响时应力释放集中、快，板缝处易开裂，使用时在两种保温材料的接缝处一般要求打发泡胶处理 发泡水泥的发展得益于国家节能政策的推行，目前在外墙外保温防火隔离带上应用较广其为无机材料，导热系数约为0.08 W/m.k，闭孔蜂窝状材料;刚性较强，脆易碎，与墙体基层粘结力强，对粘结砂浆的性能要求较低;大面积施工时平整度控制较难，虽刚性弱于泡沫玻璃，但在气候变化影响下，板缝处开裂隐患较大;从综合性能看如能提高导热系数到理想程度，市场大面积推广应用有一定的前景。
无机纤维性质类似于岩棉板，因为施工时是纤维现场混合粘结到墙体基层，强度低，无法做饰面层，目前多用于车库、地下室无需做外饰面的顶板保温 以上几种A级保温材料，除无机纤维外均可作为保温防火隔离带施工产品，保温大面施工在北方宜采用岩棉板材料，在南方宜采用无机玻化微珠保温材料 根据A级保温材料的特性，富思特公司采取了针对性的措施，确保了保温体系的质量安全性，以岩棉保温体系为例我公司采取了如下有力措施：一、研发了专用界面剂，该产品对岩棉板渗透性强，经界面剂处理后与基层的粘结强度可提高30%，同时大幅度减少了施工过程中岩棉粉尘和边角毛边的出现;二、在该体系中富思特采用钢丝网和耐碱网格布相结合的双网体系，钢丝网能有效固定岩棉板边角的平整度，防止了突起翘边，双网的使用有效提高增强了保护层的抗裂性，确保了整个保温体系的安全可靠性;三、研制了高抗裂、耐候耐冻融性能的抹面抗裂层砂浆;四、富思特公司针对该保温工艺体系培训了一批有丰富经验的施工人员，为每个工序的具体实施落实打下了坚实的基础 综上所述，针对目前保温市场现状与A级保温材料的特点，富思特制漆(北京)有限公司技术人员的探索与实践，突破了多道技术难关，研发出了配套的产品，编制了有针对性的施工方案，为符合目前的市场推出了一套安全可靠的A级外墙外保温规范体系。
外墙保温工程如何正确选择A级不燃保温材料【中国建材第一网】A级保温材料虽然较多，但各有利弊综合分析可以看出，目前阶段，作为建设和设计单位执行公安部65号文的要求，A级防火外保温工程可选的材料并不多北方地区采用岩棉保温系统，南方夏热冬冷地区和炎热地区采用无机保温砂浆系统是综合性比较相对合适的方案公安部和住房和城乡建设部于2009年9月25日下发关于印发《民用建筑外保温系统及外墙装饰防火暂行规定》的通知(公通字[2009]46号)对建筑保温行业曾经引起很大反响，该通知的出台改变了外墙保温市场中有机保温材料占据绝对优势的局面而公安部于2011年3月14日下发的《关于进一步明确民用建筑外保温材料消防监督管理有关要求的通知》(公消[2011]65号)则对建筑保温行业而言无疑像似平地一声响雷，整个行业为之震惊其核心原因在于根据65号文的要求：“在新标准发布前，从严执行46号文第二条规定，民用建筑外保温材料采用燃烧性能为A级的材料这样的规定使建筑保温市场主流的做法，如膨胀聚苯板薄抹灰外墙外保温系统也不得不停止施工作为行业内的企业，无论是房地产开发企业还是建筑保温工程的施工企业，一方面要表达观点，陈述看法;另一方面在新的规定出台以前还要执行政策要求，以保证企业经营正常运转，保证所建项目按期交房。
在现实政策的压力下，各种A级保温材料也粉末登台，如何正确认识与选择A级保温材料，实现建筑保温防火的同时也同样要关注保温、防水、强度、吸湿率等其他重要指标以下对常见的A级保温材料的特点作对比分析1 几种常见的A级保温材料的优缺点对比1 建筑材料燃烧性能分级(按照GB8624-1997标准)A级――不燃材料，泡沫水泥、发泡玻璃、岩(矿)棉、无机保温砂浆、酚醛复合保温板(复合A级)B1级――难燃材料，胶粉聚苯颗粒保温浆料、酚醛板(裸板)、石墨聚苯板等B2级――可燃材料，聚苯板、挤塑板、聚氨酯B3级――易燃材料不符合国标阻燃要求的挤塑板、聚氨酯等2 常见的A级不燃保温材料对比分析3 对A级保温材料的试验分析3.1 关于酚醛板分析在所有有机保温材料中，酚醛板具有较高的阻燃性实际测试酚醛板自身可以达到B1级的阻燃效果为使燃烧性能达到A级，很多企业采取复合防火界面后再测试达到燃烧性为A级的效果但也有很多地方不认可复合A级的结论户外粘贴1周酚醛板自身出现开裂，数周后表面出现龟裂对酚醛板，目前最大的问题在于表面粉化严重导致与抹面层的层间附着力随时间变化容易出现的空鼓现象酚醛板户外短期暴晒出现的自身开裂问题也是不容忽视的。
因此，对于酚醛板,复合后达到A级防火性的挑战与表面粉化、自身不稳定导致开裂的现象同样值得关注不同企业在酚醛改性技术的成功与否直接决定酚醛板在建筑保温领域大面积推广应用的程度3.2 关于岩棉板分析在国外，岩棉板在建筑保温的应用有几十年的历史，也是A级保温材料应用最多最成熟的保温系统在德国的规定，高度超过22米以上建筑，必须采用燃烧性能为A级的保温材料，具体做法绝大部分也是选用岩棉为保温防火材料在国内传统的岩棉板生产多采用层铺法工艺，纤维丝之间层间结合力较低，同时，传统工艺生产的岩棉板，矿渣含量较高，酸度系数较低，吸水率较高据统计国内岩(矿)棉的产能约200万吨，实际生产约120万吨，其中采用新型摆锤法工艺生产能用于外保温的岩棉不足10万吨，国内仅有4家企业具备这样的能力，合计能满足市场供应量不足1000万平米的外保温施工面积目前，很多公司都在做积极扩大产能的建设，但由于建设周期较长，一般至少需要半年以上的时间，短期内能用于外保温工程的岩棉板的供应紧张局面仍得不到缓解，除非新的标准出台，保温工程有多种可选的供应充足的实施方案可以应用摆锤法岩棉生产的岩棉板岩棉外墙保温在国内应用不同于传统的聚苯板薄抹灰保温系统那样成熟，岩棉板的薄弱缓解在于内聚强度较聚苯板低很多，按照中等强度规定10kpa的拉拔强度，也仅相当于聚苯板拉拔强度的十分之一。
无论在构造设计上还是在施工节点的处理都有与聚苯板薄抹灰系统有明显区别，不能简单的按照聚苯板薄抹灰工艺套用需要综合采用多种安全措施弥补岩棉板自身的不足比如要增加粘结面积、增加买固件的数量、采用双层增强网结构、增加对岩棉板的界面处理等多种安全性措施另外，《建筑外墙外保温用岩棉制品》GB/T25975-2010不久将要实施，对规范岩棉板保温也将起到积极作用因此，选用岩棉板保温系统，需要充分估计项目工期和投资预算同时选择优秀的具备技术实力的系统供应商也是非常关键的考虑因素。
