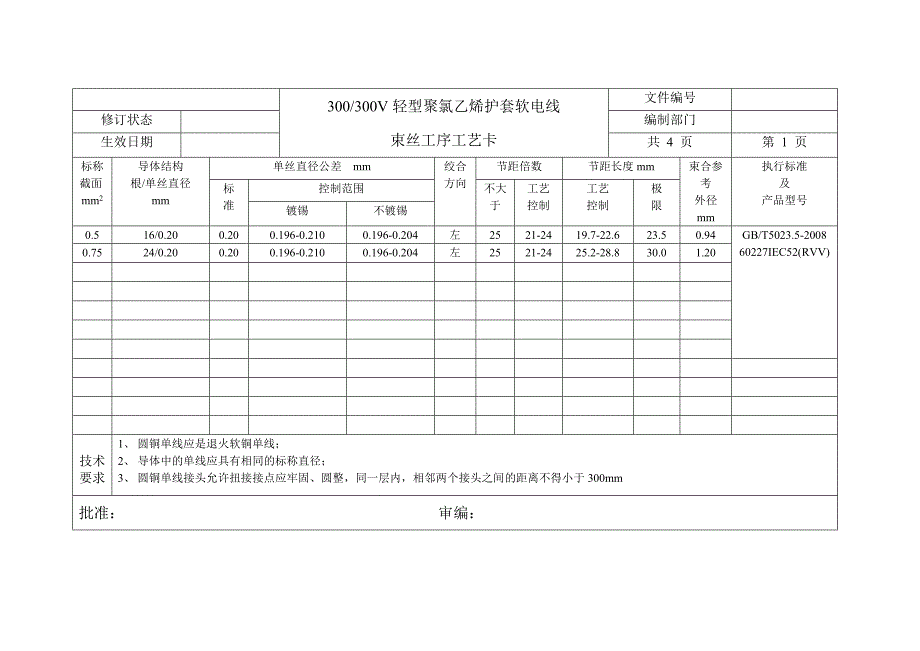

300/300V轻型聚氯乙烯护套软电线束丝工序工艺卡文件编号修订状态编制部门生效日期共 4 页第 1 页标称截面mm2导体结构根/单丝直径mm单丝直径公差 mm绞合方向节距倍数节距长度mm束合参考外径mm执行标准及产品型号标准控制范围不大于工艺控制工艺控制极限镀锡不镀锡0.516/0.200.200.196-0.2100.196-0.204左2521-2419.7-22.623.50.94GB/T5023.5-200860227IEC52(RVV)0.7524/0.200.200.196-0.2100.196-0.204左2521-2425.2-28.830.01.20技术要求1、 圆铜单线应是退火软铜单线；2、 导体中的单线应具有相同的标称直径；3、 圆铜单线接头允许扭接接点应牢固、圆整，同一层内，相邻两个接头之间的距离不得小于300mm批准： 审编： 300/300V轻型聚氯乙烯护套软电线绝缘挤塑工序工艺卡文件编号修订状态编制部门生效日期共 4 页第 2 页标称截面mm2导体结构根/单丝直径mm导体参考外径mm绝缘厚度mm模具尺寸mm绝缘线芯外径mm火花试验电压kV执行标准及产品型号标准最小模芯模套标准挤出控制外径0.516/0.200.940.50.351.091.991.941.94-2.144GB/T5023.5-200860227IEC52(RVV)0.7524/0.201.200.50.351.352.252.22.2-2.44技术要求1、 绝缘为PVC/D型聚氯乙烯混合物，其绝缘表面应光洁，色泽均匀，无机械损伤；2、 绝缘应紧密挤包在导体上，且易剥离，绝缘厚度的平均值应在规定的范围内；3、 模具公差±0.02～0.1mm。
批准： 审编：300/300V轻型聚氯乙烯护套软电线成缆工序工艺卡文件编号修订状态编制部门生效日期共 4 页第 3 页芯数×标称截面mm2导体结构根/单丝直径mm绝缘线芯参考外径mm压模孔径mm节距倍数节距长度mm成缆方向成缆参考外径mm线芯分色执行标准及产品型号不大于工艺控制2×0.516/0.201.943.981442.0~50.4右3.88无优先选用GB/T5023.5-200860227IEC52(RVV)2×0.7524/0.202.204.501448.4~57.2右4.403×0.516/0.201.944.281446.0~54.3右4.18黄/绿色、浅蓝色、棕色或灰色、黑色、棕色3×0.7524/0.202.204.841452.0~61.6右4.74技术要求成缆间隙应用天然材料或合成纤维填充圆整批准： 审编：300/300V轻型聚氯乙烯护套软电线护套挤塑工序工艺卡文件编号修订状态编制部门生效日期共 4 页第 4 页芯数×标称截面mm2导体结构根/单丝直径mm成缆参考外径mm护套厚度mm模具尺寸mm成 品 外 径mm备注执行标准及产品型号标准最小模芯模套标准工艺控制2×0.516/0.203.880.60.444.085.185.085.08-5.50厂名、标志护套连续印字间距不超过550mmGB/T5023.5-200860227IEC52(RVV)2×0.516/0.201.94*3.880.60.442.11-4.083.22-5.183.14-5.083.14-5.08~3.4-5.52×0.7524/0.204.400.60.444.605.705.605.60-6.102×0.7524/0.202.20*4.400.60.442.37-4.603.48-5.703.40-5.603.40-5.60~3.80-6.103×0.516/0.204.180.60.444.385.485.385.38-5.803×0.7524/0.204.740.60.444.946.045.945.94-6.40技术要求1、 护套应采用PVC/ST5型聚氯乙烯电缆料；2、 模具公差：规定值±0.06。
批准： 审编：300/500V普通聚氯乙烯护套软电线束丝工序工艺卡文件编号修订状态编制部门生效日期共 8 页第 1 页标称截面mm2导体结构根/单丝直径mm单丝直径公差 mm绞合方向节距倍数节距长度mm束合参考外径mm执行标准及产品型号标准控制范围不大于工艺控制工艺控制极限镀锡不镀锡0.7524/0.200.200.196-0.2100.196-0.204左2521-2425.2-28.830.01.20GB/T5023.5-200860227IEC53(RVV)1.032/0.200.200.196-0.2100.196-0.204左2521-2428.1-32.233.51.341.530/0.250.250.246-0.2600.246-0.254左2521-2433.6-38.440.01.602.549/0.250.250.246-0.2600.246-0.254左2521-2444.1-50.452.52.10456/0.300.300.296~0.3100.296~0.304左2521-2454.6~62.465.02.6RVV684/0.300.300.296~0.3100.296~0.304左2521-2467.2~76.880.03.2技术要求1、 铜单线应是退火软铜单线；2、 导体中的单线应具有相同的标称直径；3、 圆铜单线接头允许焊接，单线直径为0.20mm及以下者允许扭接,同一层内，相邻两个接头之间的距离不得小于300mm接点应牢固、圆整批准： 审编：300/500V普通聚氯乙烯护套软电线绝缘挤塑工序工艺卡文件编号修订状态编制部门生效日期共 8 页第 2 页标称截面mm2导体结构根/单丝直径mm导体参考外径mm绝缘厚度mm模具尺寸mm绝缘线芯外径mm火花试验电压kV执行标准及产品型号标准最小模芯模套标准挤出控制外径0.7524/0.201.200.60.441.42.452.402.40-2.606GB/T5023.5-200860227IEC53(RVV)1.032/0.201.340.60.441.52.602.542.54-2.7461.530/0.251.600.70.531.83.063.003.00-3.2062.549/0.252.100.80.622.33.763.703.70-3.906456/0.302.60.80.622.84.44.24.2~4.56认证细则补充要求RVV684/0.303.20.80.623.55.04.84.8~5.160.7524/0.201.200.40.261.42.22.02.0~2.44技术要求1、 缘为PVC/D型聚氯乙烯混合物，其绝缘表面应光洁，色泽均匀，无机械损伤；2、绝缘应紧密挤包在导体上，且易剥离，绝缘厚度的平均值应在规定的范围内；3、模具公差±0.02～0.1mm。
批准： 。
