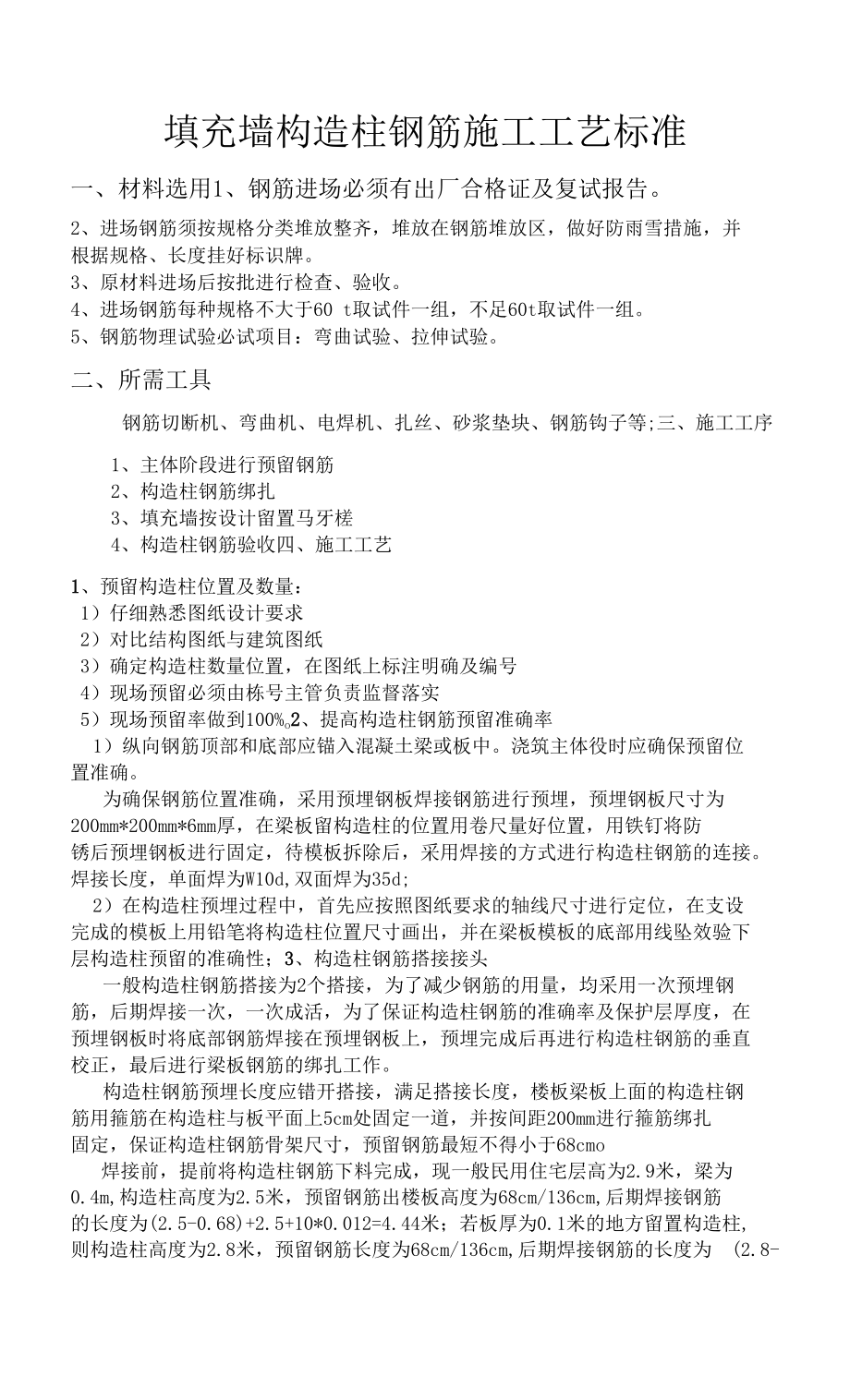

填充墙构造柱钢筋施工工艺标准一、材料选用1、钢筋进场必须有出厂合格证及复试报告2、进场钢筋须按规格分类堆放整齐，堆放在钢筋堆放区，做好防雨雪措施，并 根据规格、长度挂好标识牌3、原材料进场后按批进行检查、验收4、进场钢筋每种规格不大于60 t取试件一组，不足60t取试件一组5、钢筋物理试验必试项目：弯曲试验、拉伸试验二、所需工具钢筋切断机、弯曲机、电焊机、扎丝、砂浆垫块、钢筋钩子等;三、施工工序1、主体阶段进行预留钢筋2、构造柱钢筋绑扎3、填充墙按设计留置马牙槎4、构造柱钢筋验收四、施工工艺1、预留构造柱位置及数量：1）仔细熟悉图纸设计要求2）对比结构图纸与建筑图纸3）确定构造柱数量位置，在图纸上标注明确及编号4）现场预留必须由栋号主管负责监督落实5）现场预留率做到100%o2、提高构造柱钢筋预留准确率1）纵向钢筋顶部和底部应锚入混凝土梁或板中浇筑主体役时应确保预留位 置准确为确保钢筋位置准确，采用预埋钢板焊接钢筋进行预埋，预埋钢板尺寸为 200mm*200mm*6mm厚，在梁板留构造柱的位置用卷尺量好位置，用铁钉将防 锈后预埋钢板进行固定，待模板拆除后，采用焊接的方式进行构造柱钢筋的连接。
焊接长度，单面焊为W10d,双面焊为35d;2）在构造柱预埋过程中，首先应按照图纸要求的轴线尺寸进行定位，在支设 完成的模板上用铅笔将构造柱位置尺寸画出，并在梁板模板的底部用线坠效验下 层构造柱预留的准确性；3、构造柱钢筋搭接接头一般构造柱钢筋搭接为2个搭接，为了减少钢筋的用量，均采用一次预埋钢 筋，后期焊接一次，一次成活，为了保证构造柱钢筋的准确率及保护层厚度，在 预埋钢板时将底部钢筋焊接在预埋钢板上，预埋完成后再进行构造柱钢筋的垂直 校正，最后进行梁板钢筋的绑扎工作构造柱钢筋预埋长度应错开搭接，满足搭接长度，楼板梁板上面的构造柱钢 筋用箍筋在构造柱与板平面上5cm处固定一道，并按间距200mm进行箍筋绑扎 固定，保证构造柱钢筋骨架尺寸，预留钢筋最短不得小于68cmo焊接前，提前将构造柱钢筋下料完成，现一般民用住宅层高为2.9米，梁为 0.4m,构造柱高度为2.5米，预留钢筋出楼板高度为68cm/136cm,后期焊接钢筋 的长度为(2.5-0.68)+2.5+10*0.012=4.44米；若板厚为0.1米的地方留置构造柱, 则构造柱高度为2.8米，预留钢筋长度为68cm/136cm,后期焊接钢筋的长度为 (2.8-0.68) +2.8+10*0.012=5.04 米；4、拉结钢筋设置按规范规定，砌体与混凝土构造柱之间应设置拉结钢筋。
拉结钢筋应沿砌筑 全高设置，拉结筋间隔不应超过500mm设置2中6拉结筋蒸压加气役砌体的拉 结筋埋入深度宜为1000mm,且拉结筋末端应加弯勾，放置拉结钢筋的砌体水平 灰缝厚度应比拉结钢筋直径大4mm5、构造柱钢筋绑扎钢筋焊接完成后，在钢筋上画出箍筋间距根据画线位置，将箍筋套在受力 筋上逐个绑扎，搭接部位的长度箍筋应加密箍筋应与受力钢筋垂直；箍筋弯钩 叠合处，应沿受力钢筋方向错开放置箍筋端头弯钩角度为135°,其弯钩的弯曲直径应大于受力钢筋的直径，且不 小于箍筋直径的2.5倍；箍筋平直段长度不应小于箍筋直径的10倍按设计要 求加密构造柱的箍筋调整构造柱钢筋的垂直度，保证受力钢筋的保护层厚度五、控制要点1、构造柱留置的数量及位置的准确率，钢板固定牢固2、钢筋下料的长度控制，包括预留钢筋及搭接钢筋的尺寸3、接头位置及搭接长度，弯勾朝向以及绑扎等符合要求4、钢筋的预留接头面积百分率必须符合设计要求5、焊接钢筋时，不得踩踏其他己绑扎好的钢筋，焊后不准砸钢筋接头不准 往刚焊完的接头上浇水6、预埋钢筋的构造截面尺寸及保护层厚度六、质量要求1、构造柱数量预埋率达到100%2、预留钢筋与预埋钢板焊接的长度、焊缝是否满足要求。
3、预留钢筋的长度应满足搭接需要4、预留钢板的位置偏差不得大于5mm5、预留钢筋的截面尺寸偏差不得大于5mm6、钢筋保护层厚度偏差不得大于8mm7、后期钢筋下料尺寸偏差不的超过10mm8、构造柱钢筋整体预埋准确率达到95%o9、及时对预留的构造柱钢筋进行防护七、图片及示例图61360+400潞或辩4?12200x200x6厚预埋耕680+40)^0单醐，嫌长度210d；双醐，嫌长度Kd； 嫌牖蔚跃错无互相满辟接就；M1口口 才00OOZmCXJooLnz梁底构造柱板底构造柱焊接钢筋尺寸焊接钢筋尺寸。
