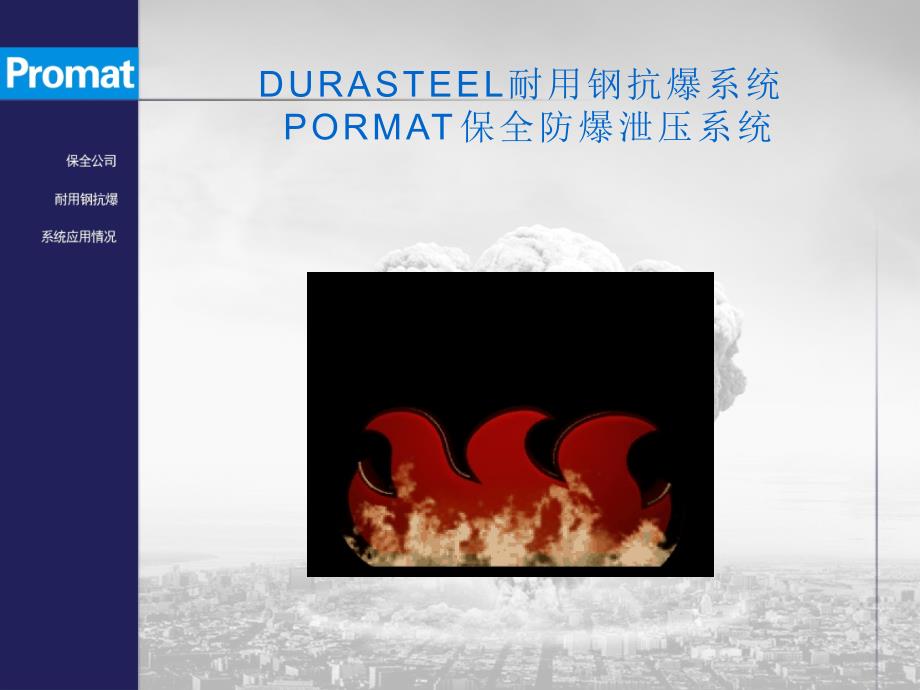

DURASTEEL耐用钢抗爆系统 PORMAT保全防爆泄压系统,,目录,一、 DURASTEEL耐用钢建筑抗爆系统讲解 二、 PORMAT保全防爆泄压系统讲解 三、 PORMAT保全被动防火系统讲解 四、 部分项目设计图纸演示 五、 答疑,,DURASTEEL耐用钢抗爆系统,建筑抗爆领军品牌,什么是DURASTEEL耐用钢建筑抗爆系统？ -------通过抗爆压力测试的各类建筑构件,●轻质抗爆墙 抗爆门,什么是DURASTEEL耐用钢建筑抗爆系统？ -------通过抗爆压力测试的各类建筑构件,抗爆吊顶 承重楼板 抗爆风管,耐用钢抗爆系统讲解提纲,一、爆炸及防护理论,、,爆炸的定义,爆炸是物质迅速的化学或物理变化过程，在变化过程里迅速地放出巨大的热量并生成大量的气体，此时的气体由于瞬间尚存在于有限的空间内，故有极大的压强，对爆炸点周围的物体产生了强烈的压力，当高压气体迅速膨胀时形成爆炸气体爆炸 —— 石化化工等危险气体 尘末爆炸 —— 煤矿、面粉厂等粉尘 炸药爆炸 —— TNT、 塑胶等炸药 设备爆炸 —— 变压器等,爆炸分类,爆炸灾难对人类的危害,爆炸压力直接伤亡 25kpa爆炸压力会致人耳膜破裂 200kpa爆炸压力会致人内脏损伤及死亡 爆炸过程致人伤亡 高温及火灾使人烧伤或烧死 人被飞散的碎片击中 人随气流冲走被硬物撞击伤亡 建筑结构倒塌人体受压,爆炸产生其他主要后果,碎片散射 容器的外壳碎片（爆炸在容器内发生） 环境物件隨爆炸气流飞散，如:桌椅碎件、物品等 产生高熱及火灾 可令易燃物燃烧 引起火灾,如何减少爆炸灾难对人类的危害？,1.在建筑物关键部位设置抗爆构件，抵抗爆炸压力，确保爆炸过程不会波及到抗爆构件的背爆面 2.在建筑物合理部位设置防爆泄压构件，引导爆炸压力的有序泄散，减少爆炸过程对其他部位的影响,耐用钢抗爆系统讲解提纲,二、耐用钢品牌及企业简介,耐用钢品牌历史,DURASTEEL耐用钢品牌创立于1943年，总部设在英国，有近70年历史。
耐用钢品牌全球销售分布,USA,Singapore,Austrialia,U.K,Hong Kong,拥有全球建筑抗爆领域 最多权威机构的认证,耐用钢抗爆系统已经通过下列许多国际和国家标准的测试： AS1530:各项部分 ………….……….……….……….澳洲 CAN4-S114-M80 ………….……….……….……….加拿大 GB17428:1998&GB/T9978:1999 ………….……….中国 Arrete du 30 Juin 1983 ………….……….……….…法国 Arrete du 21 Avril 1983 ………….……….……….…法国 DIN4102:各项部分………….……….……….……….德国 DIN52104 ………….……….……….………………德国 PA III 4.596 ………….……….……….……………. .德国 BS476:各项部分 ………….……….………….….…英国 ASTM E 119 ………….……….……….………….美国 ASTM E 136 ………….……….……….………….….美国 北京理工大学爆炸实验室………….……….……….…中国,下列组织也已经批准使用耐用钢抗爆系统： 香港消防处 ………………………………………………………香港 EdF(EIectricite de France) ……………………………………法国 Det Norske Veritas（挪威船级社）……………………………挪威 LIoyds Register（英国劳埃德船级社） ………………………英国/全世界 Building Research Establishment ……………………………英国 Loss Prevention Council ……………………………………英国 Bodycote Warringtonfire Testing………………………………英国 UL(Underwriters Laboratories) ………………………………美国 FM(Factory Mutual) ……………………………………美国 ABS(American Bureau of Shipping) …………………………美国 国家固定灭火系统和耐火 ……………………………………中国 构检验质量监督检验中心,耐用钢品牌抗爆技术优势,依据英国BRE Cardington抗爆测试标准，与英国 Steel Construction Institution钢铁构建工会合作开发 《Fireblast》设计软件即《抗爆压力设计软件》，可以通过分析爆炸环境计算出爆炸压力及系统抗爆压力，是业内最权威的计算软件,耐用钢抗爆板,规格1200mm*2400mm 厚度 6mm及9.5mm 重量 13kg/m2 及23kg/m2 不含石棉绿色环保,,,,钢冲牙,钢表层 镀锌或不锈钢,内层物料 防火纤维增强层,耐用钢抗爆系统,轻质抗爆墙 抗爆门 抗爆吊顶 承重楼板/平台 抗爆耐火风管 其他抗爆系统,耐用钢抗爆系统讲解提纲,三、轻质抗爆墙系统,耐用钢轻质抗爆墙系统结构图,1.耐用钢抗爆板 2.竖向槽钢龙骨 3.沿地槽钢龙骨 4.横向槽钢龙骨 5.耐火岩棉,耐用钢轻质抗爆墙特点1 ——通过权威机构高抗爆压力测试,英国测试 检测机构：BRE （Building Research Estabiishment） 建筑研究实验室 检测结果：200kPa抗爆压力 中国测试 检测机构：北京理工大学爆炸与科学国家重点实验室 （中国唯一国家级爆炸重点实验室 检测结果：800kPa抗爆压力,耐用钢轻质抗爆墙特点2 ——安全性完备,耐用钢不仅可以抵抗爆炸发生瞬间的爆炸压力，而且对爆炸过程及救助过程中可能会针对抗爆墙体发生的一系列状况进行了测试，包括： 硬物冲击 高温 火灾 高压水龙冲击,依据德国DIN测试标准的硬体冲击对比试验,耐用钢抗爆墙,,普通砖墙,结论：耐用钢抗爆墙可以抵御4000J硬体冲击，可以满足爆炸时阻挡硬物飞散的要求。
高温2500oC对比试验 结论：耐用钢抗爆墙可以抵御超高温,左侧：2500° 单点高温测试现场 右上：9.5mm厚度钢板已经熔融穿孔 右下：9.5mm厚度耐用钢抗爆板表面变色无穿孔,依据英国BS及中国GB测试标准的 耐用钢抗爆墙耐火测试,结论： 在英国依据BS标准检测，耐火极限达6小时 在中国天津依据GB/T9978国家标准检测，耐火极限达4小时 左上：升温曲线图4小时后炉温温度达到1200°高温 右上：防火测试中耐用钢抗爆墙样品 右下：测试完成后燃烧炉,依据ASTM E119标准的高压水龙射水实验,结论： 依据美国标准ASTM防火墻的测试标准，在通过耐火测试后，还要通过500KPa喷水测试耐用钢轻质抗爆墙特点2 ——安全性完备,结论：经过上述一系列硬物冲击、 高温、火灾、 高压水龙冲击等测试证明，耐用钢轻质抗爆墙安全性完备，能最大限度降低爆炸危害耐用钢轻质抗爆墙特点3 ——轻质,抗爆板重量:约23KG/M2 抗爆墙系统重量：不超过80KG/M2 结论： 对原结构无特殊荷载要求，无需做墙体基础，适用于任何楼层任何部位 与原结构连接性好、适应性强 具备高墙优势，有最高达20米的成功案例,耐用钢轻质抗爆墙特点4 ——可重复利用,耐用钢抗爆板强度高，抗爆压力值大，耐久性好，并采用螺栓等安装固定，可适用于以下情况重复利用： 爆炸后经复检，仍可作为计算压力值范围内的抗爆墙重复使用 未经爆炸事故的耐用钢抗爆墙在厂房改建时可拆卸再次安装,耐用钢轻质抗爆墙特点5 ——便于管线穿越,耐用钢抗爆墙为钢结构骨架，排布灵活，可在管线穿越部位做局部骨架加强，从而不影响抗爆墙的整体抗爆性。
耐用钢抗爆墙为中部空腔结构,便于管线排布, 抗爆板为轻质材料，可用普通电锯切割，便于管线穿越的孔洞预留施工,耐用钢轻质抗爆墙特点6 ——安装简便快捷,耐用钢抗爆墙为干式作业，施工快捷 耐用钢抗爆墙体表面无需找平层，可直接进入表面装饰工序,耐用钢轻质抗爆墙6大特点总结,1.800KPa抗爆压力 2.安全性完备 3.轻质 4.可重复利用 5.便于管线穿越 6.安装简便快捷 耐用钢是建筑抗爆墙系统的最优选择,耐用钢抗爆墻工程实例 英国Abbots仓库,耐用钢抗爆墻工程实例 英国伦敦希斯路机场,耐用钢抗爆墻工程实例 英国Dungeness AB电厂,耐用钢抗爆墻工程实例 英国Pfizer辉瑞药厂,,耐用钢抗爆墻工程实例 江西塞维多晶硅基地,耐用钢抗爆墻工程实例 江苏龙腾光电集团厂房,耐用钢抗爆墻工程实例,中国音乐学院教学室靠近锅炉房抗爆墙,耐用钢抗爆墻工程实例 台湾竹科杜邦化工,单层抗爆墙 （内侧迎爆面）,,耐用钢抗爆墻工程实例,河南焦作多晶硅厂房的抗爆墙,耐用钢抗爆墻工程实例 北京银联中心数据库,,耐用钢抗爆系统讲解提纲,四、抗爆门系统,耐用钢抗爆门系统,规格：单扇门：1200mm*2400mm及以内 双扇门：2400mm*2400mm及以内 特殊规格门可定制 标准配置： 耐用钢抗爆板 槽钢骨架 抗爆门框 抗爆锁具 抗爆铰链 表面喷漆,耐用钢轻质抗爆门特点1 ——通过权威机构高抗爆压力测试,英国测试 检测机构：BRE （Building Research Estabiishment） 建筑研究实验室 爆炸源 ： 燃气 检测要求：10次连续爆炸 检测结果：100kPa抗爆压力,耐用钢轻质抗爆门特点1 ——通过权威机构高抗爆压力测试,中国测试 检测机构： 北京理工大学爆炸与科学国家重点实验室 （中国唯一国家级爆炸重点实验室） 爆炸源：TNT炸药 检测要求：6发连续爆炸,耐用钢抗爆门系统中国抗爆测试,,结论:抗冲击压力远大于800 kpa, 累计抗冲击压力超过1200 kpa,耐用钢抗爆墙门特点2 ——安全性完备,耐用钢抗爆门不仅可以抵抗爆炸发生瞬间的爆炸压力，而且对爆炸过程及救助过程中可能会针对抗爆墙体发生的一系列状况进行了测试：,,耐用钢抗爆门防火测试现场,耐用钢单扇抗爆门防火测试4小时（英国BS标准） 耐用钢双扇抗爆门防火测试3小时（中国GB标准）,耐用钢抗爆门特点3 ——五金件品质优越,耐用钢抗爆门的抗爆铰链、抗爆锁具等五金件采用英国技术和生产标准，品质优越，为抗爆门的安全性提供了可靠保障,耐用钢抗爆门特点4 ——可设置逃生方向抗爆门,耐用钢抗爆门的卓越品质使得抗爆门可以按照逃生方向设置，抗爆压力可以达到50KPa,耐用钢抗爆门4大特点总结,1.高达800kpa抗爆压力 2.安全性完备 3.五金件品质优越 4.可设置逃生方向抗爆门,耐用钢品牌是抗爆门系统的最优选择,耐用钢抗爆门工程图例 英国利兹新警察二号大楼,,耐用钢抗爆门工程图例 澳大利亚,维省Leviathan Resources金矿,耐用钢抗爆门工程图例 法国Edf核电厂,,耐用钢抗爆门工程图例 张家港道康宁有机硅聚硅氧烷,耐用钢抗爆系统讲解提纲,五、其他抗爆系统,耐用钢抗爆吊顶 ——用以保护吊顶上部的重要管线等,耐用钢防火承重楼板/平台 ——用于承重防火部位,耐用钢承重楼板/平台 ——用于承重防火部位,,耐用钢抗爆耐火风管,耐用钢抗爆耐火风管,------香港机场,耐用钢抗爆防火电缆保护,耐用钢防护设施,这个阀门保护装置，经过数次示范测试才更换,耐用钢抗爆系统讲解提纲,六、耐用钢抗爆系统的应用领域,耐用钢抗爆系统工业领域应用 ——化工、石化、医药、精细化工、有机化工类,特别为保护工作人员和厂房内部设施而设计，适用于有爆炸、火烧、气流冲击、超重设备等危险环境的保护 油。
