齿轮泵的拆装步骤实验报告

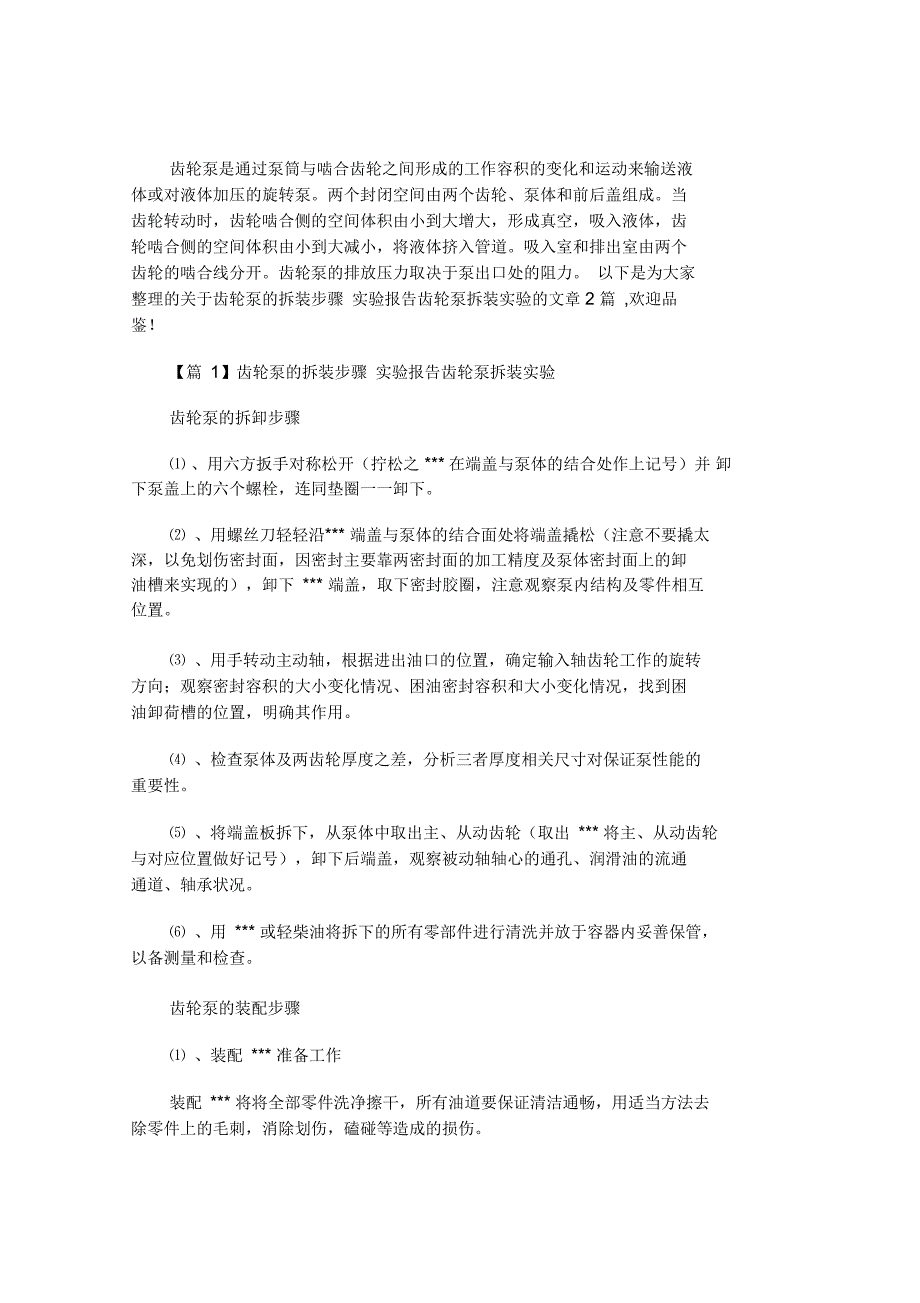

齿轮泵是通过泵筒与啮合齿轮之间形成的工作容积的变化和运动来输送液体或对液体加压的旋转泵两个封闭空间由两个齿轮、泵体和前后盖组成当齿轮转动时，齿轮啮合侧的空间体积由小到大增大，形成真空，吸入液体，齿轮啮合侧的空间体积由小到大减小，将液体挤入管道吸入室和排出室由两个齿轮的啮合线分开齿轮泵的排放压力取决于泵出口处的阻力 以下是为大家整理的关于齿轮泵的拆装步骤 实验报告齿轮泵拆装实验的文章2 篇 ,欢迎品鉴！【篇 1】齿轮泵的拆装步骤 实验报告齿轮泵拆装实验齿轮泵的拆卸步骤⑴ 、用六方扳手对称松开（拧松之 *** 在端盖与泵体的结合处作上记号）并 卸下泵盖上的六个螺栓，连同垫圈一一卸下⑵ 、用螺丝刀轻轻沿*** 端盖与泵体的结合面处将端盖撬松（注意不要撬太深，以免划伤密封面，因密封主要靠两密封面的加工精度及泵体密封面上的卸油槽来实现的），卸下 *** 端盖，取下密封胶圈，注意观察泵内结构及零件相互位置⑶ 、用手转动主动轴，根据进出油口的位置，确定输入轴齿轮工作的旋转方向；观察密封容积的大小变化情况、困油密封容积和大小变化情况，找到困油卸荷槽的位置，明确其作用⑷ 、检查泵体及两齿轮厚度之差，分析三者厚度相关尺寸对保证泵性能的重要性。

⑸ 、将端盖板拆下，从泵体中取出主、从动齿轮（取出 *** 将主、从动齿轮与对应位置做好记号），卸下后端盖，观察被动轴轴心的通孔、润滑油的流通通道、轴承状况⑹ 、用 *** 或轻柴油将拆下的所有零部件进行清洗并放于容器内妥善保管，以备测量和检查齿轮泵的装配步骤⑴ 、装配 *** 准备工作装配 *** 将将全部零件洗净擦干，所有油道要保证清洁通畅，用适当方法去除零件上的毛刺，消除划伤，磕碰等造成的损伤⑵ 、装配程序① 、将啮合良好的主、从动齿轮两轴装入左侧（非输出轴侧）端盖的轴承中，装上泵体，装复时应按拆卸时所作记号对应装入，切不可装反② 、装配密封件，其位置要正确，松紧合适③ 、对准定位销钉与定位孔后，装右侧端盖，旋紧螺栓，应一边转动主动轴一边拧紧，并对称拧紧，以保证端面间隙均匀一致注意泵盖紧固螺栓应交替均匀拧紧，内六角螺栓头部不得凸出泵盖外端表面④ 、装复联轴器，将电动机装好，对好联轴器，调整同轴度，保证转动灵活篇2】齿轮泵的拆装步骤实验报告齿轮泵拆装实验齿轮泵溶解:齿轮泵拆装流程:1、齿轮泵摆脱电机清除物质（避免电机、有害物质毁坏）2、拆装齿轮泵出气口；3、拆装齿轮泵固定夹板，按轴助泵轴汽车方向盘实行；4、拆卸电机转子和中间轴；5、拆装转动轴和水泵密封；6、轴表层、添充壳内壁等非漆料金属表层擦抹到防锈处理人体脂肪和润化，进而保持长期不应用的齿轮泵。

齿轮泵拼装，常见问题 :1、拼装时要当心清理齿轮泵构件，查验，拆换毁坏的构件2、转动轴拼装2 个十字轴，查验密封性是不是毁坏，腔内添充植物油脂；3、恰当安装的滚动轴承可灵便圆弧，无卡阻状况4、水泵密封安装：添充盖务必在罩壳安装对话框内固定不动地脚螺栓部 位，便于便于调节扳子；5、排汽体固定不动坚固后，螺帽务必匀称扭紧6、机封安装要当心，磨擦对端清理和润滑油脂镀层；7、安装固定夹板时，用润滑液擦抹转动器、固定夹板的内钢表层，有利于 电机定子安装；8、装配线安装时藕合安装误差：96 < Y0 0.2mm △ a 0 30。
