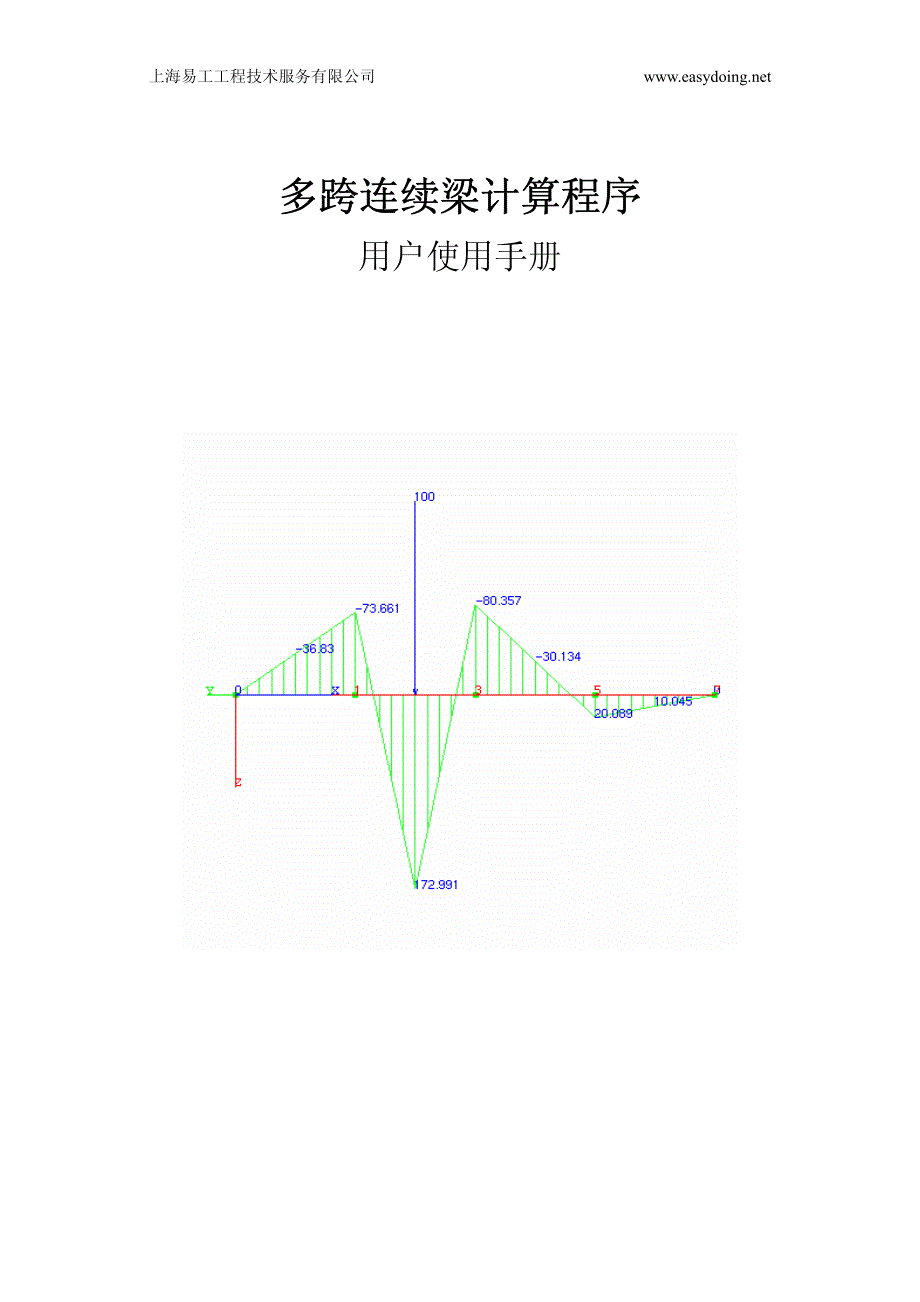

上海易工工程技术服务有限公司 多跨连续梁计算程序多跨连续梁计算程序 用户使用手册 上海易工工程技术服务有限公司 多跨连续梁计算软件使用手册 目 录 一、功能简介 （1） 基本功能……………………………………………………………………………………………1 （2） 运行环境……………………………………………………………………………………………1 （3） 计算依据……………………………………………………………………………………………1 （4） 参数输入约定………………………………………………………………………………………1 （5） 计算原理……………………………………………………………………………………………2 二、程序说明 （6） 程序功能……………………………………………………………………………………………3 （7） 程序界面……………………………………………………………………………………………3 三、参数输入 a) 基本参数输入 ……………………………………………………………………………………4 b) 地基系数输入 …………………………………………………………………………………… 4 c) 支撑设置 ………………………………………………………………………………………… 4 d) 截面参数 ………………………………………………………………………………………… 5 e) 边载和地基参数 ………………………………………………………………………………… 6 f) 连续梁参数 ……………………………………………………………………………………… 7 g) 节点支撑、连接方式 ………………………………………………………………………………9 h) 荷载定义 ………………………………………………………………………………………… 11 i) 荷载输入 ………………………………………………………………………………………… 12 j) 组合参数输入 …………………………………………………………………………………… 15 四、结果查询、显示和输出 （1）计算结果查询 ………………………………………………………………………………………17 （2）计算结果图形显示 …………………………………………………………………………………17 （3）计算结果报告书输出 ………………………………………………………………………………18 五、计算算例 （1）算例 1 刚性支座 …………………………………………………………………………………19 （2） 算例 2 弹性支座 ………………………………………………………………………………… 23 （3） 算例 3 弹性地基 ………………………………………………………………………………… 25 六、附录 （1） 设置 …………………………………………………………………………………………………28 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@1一、功能简介一、功能简介 1.1.基本功能： 1.1.基本功能： 多跨连续梁计算程序软件是依据港口工程技术规范最新版开发的工程辅助设计软件，该系统考虑多种支撑方式（弹性支撑、刚性支撑、自定义支撑） 、多种单元模式（普通梁单元、弹性地基梁单元） 、多种连接方式（节点铰接、节点固结） 、多种荷载（集中力、均布力、滚动力） ，并且考虑叠合构件问题，此外该系统提供直观的 3D 视图方式显示连续梁实体模型、荷载、作用效应等，并且为用户提供完整的 WORD 格式报告书。
1.2.运行环境： 1.2.运行环境： 项 目项 目 最 低最 低 推 荐推 荐 处理器 Pentium II 350 Pentium III450 内 存 128MB 256MB 可用硬盘 50MB 100MB 显示分辨率 800*600 1024*768 打印机 Windows 支持的图形打印机 激光打印机 操作系统 Windows 98 Windows 2000/xp 1.3、计算依据 1.3、计算依据 使用规范 《港口工程荷载规范》 《港口工程混凝土结构设计规范》 1.4、参数输入约定 1.4、参数输入约定 1.4.1、坐标系约定 X 方向为沿连续梁方向，X 零点为连续梁左侧 1.4.2、作用效应值的正负号约定： 弯矩：下部受拉为正，上部受拉为负 剪力：断面左侧向下为正，断面右侧向上为正 1.4.3、参数采用的量纲： 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@2长度单位采用 m， 力采用 kN， 其它衍生的量纲以此为标准 （特殊说明的除外） 。
1.5、计算原理 1.5、计算原理 1.5.1、内力计算 本系统采用的是平面杆系有限单元法进行结构分析， 可以梁单元或弹性地基梁单元计算 结构模型图 1 结构模型图 2 1.5.2、效应组合 系统提供共七种组合计算参考《港口工程荷载规范》 ：系统提供共七种组合计算参考《港口工程荷载规范》 ： 1、承载能力极限状态持久组合； 2、承载能力极限状态短暂组合； 3、承载能力极限状态偶然组合； 4、正常使用极限状态持久状况的标准组合； 5、正常使用极限状态持久状况的频遇组合 6、正常使用极限状态持久状况的准永久组合 7、正常使用极限状态短暂状况效应组合 最终将 1、2、3 计算结果汇总为承载能力极限状态包络值；将 4、5、6、7计算结果分别汇总正常使用极限状态各组和包络值 1.5.3、配筋计算 配 筋 计 算 ： 采 用 《 港 口 工 程 混 凝 土 结 构 设 计 规 范 》 中 公 式()''' u00M2cyssxf bx hf A ha⎛⎞=−+−⎜⎟⎝⎠和'' cysysf bxf Af A=−进行承载能力计算；公式max1230.30 1.4slstecdWa a aEσ ρ⎛⎞+=⎜⎟+⎝⎠进行裂缝开展宽度计算。
对于叠合构件依据《港口工程混凝土结构设计规范》中关于叠合构件受力开裂情况进行裂缝开展宽度计算 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@3二、程序说明 二、程序说明 2.1.程序功能 2.1.程序功能 图 2.1.1 程序基本功能 图 2.1.2 程序操作顺序 2.2.程序界面 2.2.程序界面 本系统分四个区域:1、顶部菜单；2、工具条；3、树形菜单；4、显示区域 顶部菜单：包含一般的界面操作，包括文件管理 工具条：列出常用的使用功能，并以图标形式表示 树形菜单：列出输入、输出时操作，对于层次比较复杂的功能，使用树形菜单比较方便 显示区域：显示结构模型，计算结果和输入荷载等 程序 文件管理 图形编辑 视图 参数输入 计算 结果输出 其它设置 参数修改启动 新建工程 打开工程 参数输入计算结果输出 退出 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@4三、参数输入 三、参数输入 3.1 基本参数输入 3.1 基本参数输入 图 3.1.1 基本参数 本系统考虑叠合构件问题，如此种情况出现用户则需勾选对应的多选框，此外，由于地基只可以承受压力，不可承受拉力，用户可以根据实际的工程经验选择假定的前提。
3.2.地基系数： 3.2.地基系数： 图 3.2.1 弹性地基参数 本系统容许用户定义弹性系数随位移线性变化的地基，用户单击按钮，可以将定义好的数据添加到数据库中，右面的列表框中将及时显示当前所有存在的地基类型，用户单击按钮，数据库中删除当前的选择的地基类型，右面的列表框中将及时显示当前所有存在的地基类型 3.3 支撑设置 3.3 支撑设置 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@5图 3.3.1 支撑参数设置 本系统容许用户定义连续梁各个支点的支撑方式， 用户单击按钮， 可以将定义好的数据添加到数据库中，右面的列表框中将及时显示当前所有存在的支撑类型，用户单击按钮，数据库中删除当前的选择的地基类型，用户也可以点击右侧列表框中相应支撑方式查看对应参数设置 3.4.截面参数： 3.4.截面参数： 图 3.4.1 截面定义 系统提供两种截面，一为矩形截面，另一为倒 T 形截面，如所列这两种截面都不满足要求用户可以选择自定义方式来确定截面，如图（3.3.2）所示： 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@6图 3.4.2 截面自定义 此时单击按钮，则会弹出如图（3.3.3）所示的对话框。
图 3.4.3 截面定义绘制 系统容许用户通过作图和参数输入两种方式定义截面 3.5 边载和地基参数 3.5 边载和地基参数 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@7图 3.5.1 边载和地基参数 弹性地基梁模式，用户可以根据需要考虑边载对连续梁的影响，设置边载参数，设置弹性地基下各个土层的压缩模量 3.6.连续梁参数 3.6.连续梁参数 图 3.6.1 普通连续梁 上海易工工程技术服务有限公司 多跨连续梁计算程序软件使用手册 网址: E-MAIL: webmaster@8。
