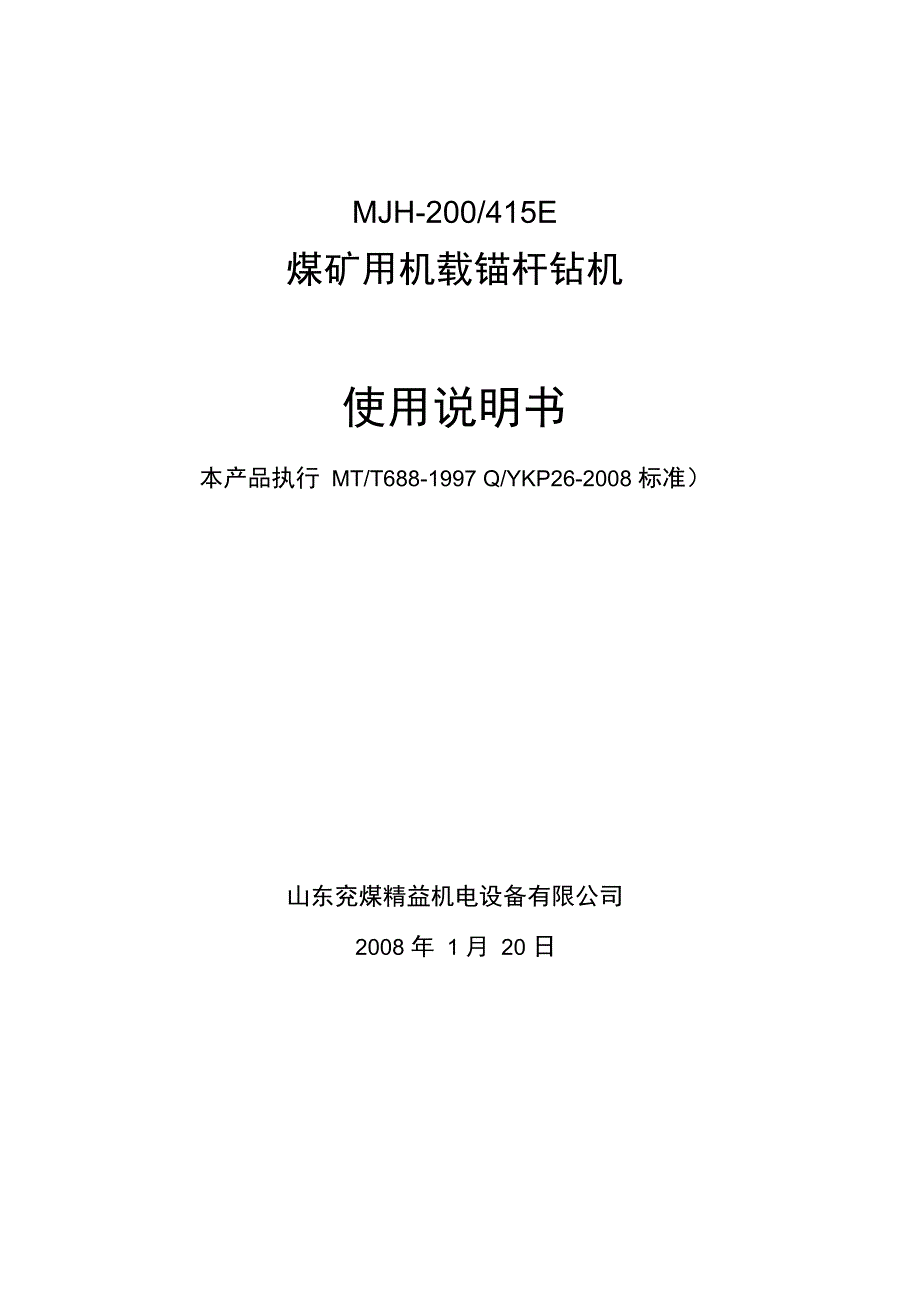

MJH-200/415E煤矿用机载锚杆钻机使用说明书本产品执行 MT/T688-1997 Q/YKP26-2008 标准）山东兖煤精益机电设备有限公司2008 年 1 月 20 日•概述MJH-200/415E煤矿用机载锚杆钻机适用于岩石硬度W f8的巷道，主要为煤巷掘进机、连续采煤机、装载机等配套，完成锚索、锚杆支护作业，即可钻顶板锚杆孔，也可钻顶板锚索孔，又可搅拌和安装树脂 药卷类锚索、锚杆，不需要其它辅助设备，施行锚杆螺母一次性拧紧，达到一次性初锚预紧力要求 二•主要技术参数序号项目单位参数1额定压力MPa152额定流量L/min453额定转矩N • m:2004额定转速r/min4155水平工作范围m6导轨长度mm16507推进力kN8回缩力kN9 :推进行程mm240010空载推进速度mm/min> 200011返回速度mm/min> 550012配套后整机最大工作高度mm4045（掘进机悬臂处于水平位置 ）13 1配套后整机最小工作高度mm2625（掘进机悬臂处于水平位置 ）14钻孔直径mm①27--①4215 :钻孔速度mm/min\ 100016噪声声功率级dB(A)W 102声压级dB(A)W 95仃机重kg1031 ± 518回转钻机重kg512 ± 5本产品执行的标准为 MT/T688-1997 煤矿用锚杆钻机通用技术条件。
2K-100液压马达技术参数3100cm/r压差barbarl/mi^n15岳3570105140170205240275310.9515304215357010539522045951351752102403534312823156流204595M40180215P 2502853153557371686359513824144量15204590140185225r 270310355395LPM14814514113613112110494806923204590140190235280325370415222219215209202192172163149134301540901401902402903403854352972942882812732612432312162003815409014519524529534039043537190362354344330316300283266451544540442904361454271954152453992953893453693953504453325310359014019524529534539544551951650950048646946343741737861103590140195245:295345395P 44559459158357355854053750648546368103585140190240P 290340390r 4406686656576466306116095745525297653080135185235:2903353904357427397317157036846626436195958353080135185235280330380816813805794777758749712687911,023080130175230280330375890887879868852834814782754952575125175225275325924916905890873845817例如：当供液流量 45L/min，供液压力140bar时，马达输出扭矩为195Nm输出转速415r/min。
表中深色 部分表示不能在此工作状态下连续运转三.产品型号含义M J H- 200/415 E补充特征代号：掘进机N • m/(r/min)主参数：额定转矩/额定转速， 第二特征代号：滑台式第一特征代号：机载式产品类型代号：锚杆钻机类四•构造与工作原理MJH-200/415E煤矿用机载锚杆钻机主要由主机架、支撑架、滑动架、链条机构、马达组件以及油缸和 其它附属部件以及调位机构等组成支撑架的作用是使锚杆机开始工作前将该部件伸出，支撑于需要打锚杆的部位，提供一个稳定的工作 位置，并通过支撑头为钻杆提供导向作用钻孔工作是由马达组件带动钻杆钻头的旋转运动和油缸的进给运动来共同完成的进给运动分两段，一段由滑动架内部的链条机构来推动马达组件来完成（链条机构的运动来自于油 缸）另一段通过滑动架外部平行的油缸推动滑动架整体移动来完成支撑架通过滑槽机构（下燕尾板）、支撑架油缸和主机架连接滑动架通过滑槽机构（上燕尾板）、滑动架油缸和主机架连接滑动机座通过滑槽机构、升降油缸与主机架连接通过升降油缸的推动来实现锚杆机的短距离升降运 动调位机构由连杆和油缸组成，它的作用是将锚杆钻机由安装固定位置调整到打锚杆孔的位置。
液压系统采用双联泵供液，设定压力均为 15 MPa其中推进油缸、支撑油缸在操纵阀上设置单独溢流阀，其设定压力为见液压原理图）五•使用条件1. 动力源 工作油压应在15MPa流量应在451/min2 •冲洗水 水质要洁净，否则水路容易堵塞水压应保持一，如果水压过低，影响钻屑及时从钻孔中排 出，从而不能取得理想的钻孔速度，不能充分发挥钻机的性能每次钻孔作业完毕，应先停水，再让钻机空运转一会，有利于去水防锈3．润滑3. 1马达组件 马达组件的润滑是通过主轴座上的两个注油嘴来加注黄油每使用s 1个月通过传动箱上的两个注油嘴补充注入润滑脂3. 2 滑道与滑槽的润滑通过表面注油来解决 要求每班工作完成后对滑动工作表面用水冲洗掉机体上的泥 沙并注油润滑以防止机件生锈和延长钻机使用寿命3. 3 润滑油料环境温度在-15100C时，可采用20#机械油环境温度在 10°8350C时，可采用30#机械油马达组件中的滚动轴承和密封圈处的润滑，使用 3号二硫化钼锂基脂3. 3 润滑作业钻孔作业时，禁止无油作业先涂上润滑油脂，可有效的延长钻杆和钎套的使用寿命4. 钻杆钻杆六方对边尺寸为 22mm要求钻杆具有一定的弹性和耐磨性， 因此一定要配用优质的成品钻杆， 禁止使用弯曲的钻杆。
六.操作规范1. 操作 钻机的操纵使用多路控制阀进行操作2. 使用前的准备；⑴应满足“使用条件”所述各项要求⑵操作者应由两人组成，应处于能够方便观察钻机工作状态的位置（在切割减速箱上部为宜） ⑶事先将钻杆装入马达的钎套中钻孔前，先空运转，检查马达旋转、油缸升降、水路启闭，全部正常后，才正式投入作业⑷将锚杆机调整到需要钻孔的位置，将支撑架伸出支撑于顶板上并锁定3. 钻锚杆孔作业（ 1 ）开眼位时，钻杆转速不可过快，油缸推进要慢一些，当钻进孔眼 30 毫米左右时，方可开启冷却水，加快转速，加大推力，进入正常钻孔作业 2）钻孔到位后，使推进油缸反向供液，使马达组件平稳地带着钻杆回落 3）关闭马达和冷却水4. 搅拌和安装锚杆（ 1）不允许使用弯曲不直的锚杆，即单独将锚杆插入锚杆孔应能转动自如，无卡紧状况 2）摘除钻杆并装入注锚器 3）将树脂药卷塞入锚杆孔内，锚杆托盘通过锚杆机支撑头与顶板间的空隙放置在孔眼位置，将锚杆带 螺母的一端装入注锚器中，另一端透过托盘孔眼顶住树脂药卷启动滑动架和链条驱动油缸，当树脂药卷 前端到达孔底时，开始启动马达慢速旋转，使锚杆刺破药卷开始搅拌锚杆顶入孔底后停止滑动架和链条 驱动油缸，保持马达慢速旋转几秒钟以使药卷搅拌充分。
停止马达旋转并根据树脂药卷的凝固特性静止十 几秒钟以使药卷充分凝固重新开启马达慢速旋转，使锚杆螺母的剪力销剪断，将螺母压紧于锚杆托盘上 直至马达堵转以达到初锚预紧力要求 3）搅拌时应注意，切勿将油缸一次顶到位，然后开启马达，旋转搅拌，因为这样作业，有些锚固剂会 顺着锚杆的螺旋形挤出而影响锚固效果5）将马达回落，使支撑架缩回，准备下一个工作循环5．安全注意事项（1）钻孔前，必须确保顶板与煤帮的稳定，进行安全作业2）调整钻机位置时要注意不要使钻机与其它物体产生刮碰尤其特别注意不要刮碰油管3）钻孔时，不准用带手套的手去试握钻杆 4）钻孔时，要注意观察钻杆的工作状况，防止过大的油缸推力造成卡钻、断钎、崩裂刀刃、顶弯钻杆 等事故6）钻机回落时，手不要扶在滑道上，以防伤手安全警示：1、本机以掘进机的泵站作为动力源，压力与掘进机工作压力相同钻机调整好位置进行钻孔工作时，掘 进机不可再做任何移动或动作本机以液压为动力，液压系统较为复杂，操作人员应熟悉液压系统使用 时回转工作压力不得超过 i5MPa推进机构的最大压力不得超过，钻臂（或支撑臂）以及其它辅助机构的 工作压力不得超过液压系统规定的额定值停机时，应可靠地关各闭进液阀门，防止各液压驱动机构自动 开启，尤其应严防钻臂（或支撑臂）自动开启击伤、砸伤工作面作业人员，防止回转钻机、推进机构自动 开启伸展而造成人身事故。
2、 本机连接的液压软管应符合煤炭行业标准的规定，应使用具有矿用产品安全标志准用证的液压软管 液压软管与本机的连接应牢固、可靠，严防接头突然松脱或软管突然爆裂造成人员伤亡事故3、 本机在钻进作业时，要随时注意观测顶板及围岩状况，防止顶板突然局部冒落或碎石下落、片帮等砸 伤操作人员在钻进顶板锚杆孔和安装顶板锚杆时，更应注意顶板状况，严禁在直接作业的顶板下站人。
