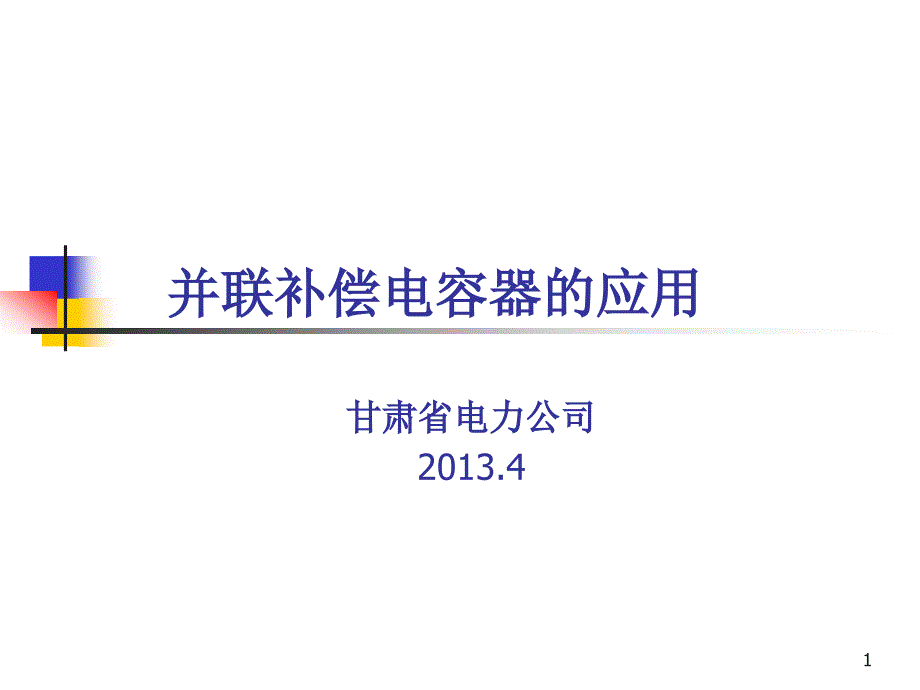

并联补偿电容器的应用并联补偿电容器的应用甘肃省电力公司甘肃省电力公司2013.41 【【内容提要内容提要】】 本章节主要介绍了并联电容器基础知识、并本章节主要介绍了并联电容器基础知识、并联电容器基本原理及构造、高压并联电容器组常联电容器基本原理及构造、高压并联电容器组常规设计及安装、高压并联电容器运行问题、高压规设计及安装、高压并联电容器运行问题、高压并联电容器组配套设备、并联电容器的阶梯补偿、并联电容器组配套设备、并联电容器的阶梯补偿、高压并联电容器的运行管理等内容，通过本章节高压并联电容器的运行管理等内容，通过本章节学习，使学员重点掌握高压并联电容器组常规设学习，使学员重点掌握高压并联电容器组常规设计及安装、高压并联电容器组配套设备、高压并计及安装、高压并联电容器组配套设备、高压并联电容器的运行管理；基本掌握并联电容器基础联电容器的运行管理；基本掌握并联电容器基础知识、并联电容器的阶梯补偿；知识、并联电容器的阶梯补偿； 了解并联电容器基本原理及构了解并联电容器基本原理及构 造和高压并联电容器运行问题造和高压并联电容器运行问题温温馨馨提提示示2 第一节第一节 并联电容器基础知识并联电容器基础知识 一、并联电容器的作用一、并联电容器的作用 并联电容器是一种无功补偿设备。
通常并联电容器是一种无功补偿设备通常（集中补偿式）接在变电站的低压母线上，其（集中补偿式）接在变电站的低压母线上，其主要作用是补偿系统的无功功率，提高功率因主要作用是补偿系统的无功功率，提高功率因数，从而降低电能损耗、提高电压质量和设备数，从而降低电能损耗、提高电压质量和设备利用率常与有载调压变压器配合使用常与有载调压变压器配合使用3 二、并联电容器的分类二、并联电容器的分类按照电压按照电压等级等级低压并联电容器低压并联电容器高压并联电容器高压并联电容器第一节第一节 并联电容器基础知识并联电容器基础知识4 （二）高压并联电容器分类（（二）高压并联电容器分类（6种）种）u壳式单元电容器u箱式高压并联电容器u集合式高压并联电容器u充气式集合并联电容器u自愈式电容器u静止型动态无功功率补偿装置（SVC）第一节第一节 并联电容器基础知识并联电容器基础知识5 三、并联电容器型号表达式及含义三、并联电容器型号表达式及含义W-W-户外型，户外型，G-G-高原型，户内型无字母高原型，户内型无字母1-1-单相，单相，3-3-三相三相额定容量，额定容量，KvarKvar额额定定电电压压，，KVKV；；分分子子表表示示线线电电压压，，分分数数值表示相电压值表示相电压设计序号，可略去设计序号，可略去M-M-全全膜膜介介质质，，MJ-MJ-金金属属化化膜膜，，MH-MH-集集合合式式，，F-F-膜纸复合介质膜纸复合介质A-A-苄基甲苯，苄基甲苯，B-B-异丙基联苯，异丙基联苯，F-F-二芳基二芳基乙烷，乙烷，G-G-硅油，硅油，W-W-烷基苯烷基苯B-B-并联电容器并联电容器第一节第一节 并联电容器基础知识并联电容器基础知识6 Ø铭牌参数： 电容器名称、型号、额定频率，HZ、额定电压，KV、额定电流，A、额定容量，kavr、实测电容量，uF、内部元件串并联数、重量，kg、环境温度类别（例如：-40/A）；内部有放电元件，以符号“ ”表示、内部有熔丝的，以符号“ ”表示、编号、出厂年月、制造厂家。
Ø额定值：1.额定电压（KV） 一般宜选择以下额定电压（kV）：6.3/√3、6.6/√3、7.2/√3、10.5/√3、11/√3、12/√3、11、12、20、21、22、24、38.5/√3、40.5/√3也可根据实际需要选用其他额定电压2.额定容量（kvar） 一般宜选择以下额定容量（kvar）：（25）、50、100、200、334、1000、1200、1500、1667、1800也可根据实际需要选用其他额定容量四、高压并联电容器额定值及铭牌参数四、高压并联电容器额定值及铭牌参数第一节第一节 并联电容器基础知识并联电容器基础知识7 五五、、高高压压并并联联电电容容器器技技术术性性能能l电电容器偏差容器偏差l电电容器容器损损耗正切角耗正切角(tgδ)l局部放电熄灭电压局部放电熄灭电压l电气强度电气强度l放电元件放电元件l稳态过电压稳态过电压l过渡过电压过渡过电压l耐受涌流耐受涌流l稳态过电流稳态过电流l绝缘水平绝缘水平第一节第一节 并联电容器基础知识并联电容器基础知识8 第二节第二节 并联电容器基本原理及构造并联电容器基本原理及构造一、并联电容器的基本原理一、并联电容器的基本原理Ø电容器的电容（F）：Ø并联电容器的容量(kvar) ：Ø电容器的损耗功率（W） ：9 比特率是评价电容器技术经济性能的综合性指标，单位体积（或质量）所储能量 (无功功率)作为并联电容器的比特性，常用公斤/千乏或千乏/公斤来表示。
对平板电容器，当外施电压为U 时，单位体积的比特性为： 二、电容器的比特性二、电容器的比特性比特性主要取决于储能因数 ，如能选用 高的介质，特别是能在高场强下长期运行的介质，就可以大大降低电容器尺寸与重量 10第二节第二节 并联电容器基本原理及构造并联电容器基本原理及构造 u电容器液体介质 二芳基乙烷（又称S油）和C01(苄基甲苯)，少量使用SAS40和IPB(异丙基联苯)u电容器固体介质 膜（聚丙烯）纸复合结构（二膜一纸）及全膜结构（二膜或三膜）三、电力电容器的绝缘介质（三、电力电容器的绝缘介质（2种）种）电电力力电电容容器器的的绝绝缘缘介介质质11第二节第二节 并联电容器基本原理及构造并联电容器基本原理及构造 四、并联电容器的结构四、并联电容器的结构 并联电容器主要由芯子、外壳、出线结构进行装配，经过真空干燥浸渍处理和密封即成电容器 12第二节第二节 并联电容器基本原理及构造并联电容器基本原理及构造 四、并联电容器的结构四、并联电容器的结构图图c为铝箔电极不折边不突出为铝箔电极不折边不突出 图图d为折边不突出为折边不突出 13第二节第二节 并联电容器基本原理及构造并联电容器基本原理及构造 五、电容器的工作场强五、电容器的工作场强 绝缘材料的寿命和场强的关系为τ=AE-α（其中A—常数； α—交流电压时，取5～9；直流电压时，取8～14；），可见场强高，绝缘材料的寿命就低，但可以降低成本。
当压紧系数（元件极板间介质的名义厚度与压紧后的实际厚度之比）换算至K=1时的高压并联电容器平均设计场强为:膜纸结构≤38kV/mm,全膜结构≤57kV/mm ；集合式高压并联电容器设计场强比小单台电容低5%~10% 14第二节第二节 并联电容器基本原理及构造并联电容器基本原理及构造 第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计15一、并联电容器容量的确定一、并联电容器容量的确定 国家电网公司所属的各级电网企业、并网运行的发电企业、电力用户在配置无功补偿设备时均应严格按照Q/GDW212-2008《国家电网公司电力系统无功补偿配置技术原则》进行配置具体配置详见第一章 第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计投切装置投切装置 断路器断路器隔离开关等隔离开关等 控制、测量、控制、测量、保护装置保护装置 包括并联电容器、串联电抗器、过电压保护装置、包括并联电容器、串联电抗器、过电压保护装置、放电装置、单台电容器保护熔断器、氧化锌避雷放电装置、单台电容器保护熔断器、氧化锌避雷器、接地刀闸、构架等器、接地刀闸、构架等 电压、电流变比设备，测量仪表、继电电压、电流变比设备，测量仪表、继电器保护、自动控制装置器保护、自动控制装置 （（一一））并并联联电电容容器器的的组组成成元元件件 主功能装置主功能装置 16二、并二、并联电联电容器装置容器装置组组件件 •并联电容器并联电容器: :产生相位超前于电网电压的无功电流，提产生相位超前于电网电压的无功电流，提高电网功率因数。
高电网功率因数•串联电抗器串联电抗器：：抑制合闸涌流，抑制电网谐波抑制合闸涌流，抑制电网谐波•放电装置放电装置：：泄放电容器的储能，提供继电保护信号泄放电容器的储能，提供继电保护信号•氧化锌避雷器及过电压保护装置氧化锌避雷器及过电压保护装置：：抑制操作过电压抑制操作过电压•单台电容器保护熔断器单台电容器保护熔断器：：为无内熔丝电容器的极间短为无内熔丝电容器的极间短路提供快速保护路提供快速保护•接地刀闸接地刀闸：：用于检修时的安全接地用于检修时的安全接地•导体、支柱绝缘子、构架等导体、支柱绝缘子、构架等：：构成装置的承重体系、构成装置的承重体系、电流回路电流回路•其他（如电流互感器等）：其他（如电流互感器等）：根据设计需要，作为电容根据设计需要，作为电容器组内部故障保护的信号监测单元器组内部故障保护的信号监测单元二）并联电容器装置中各元件的作用（二）并联电容器装置中各元件的作用17第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计 电容器组接线方式有星形接线和三角形 实际运行经验表明，三角形接线的电容器组其损坏率远高于星形接线，爆炸起火的事故大多发生在三角形接线的电容器组。
这是因为三角形接线的电容器组当电容器发生极间击穿时，会造成电源的相间短路，较大的短路电流流过故障电容器会造成较大的冲击波而使电容器外壳爆破而起火而星形接线电容器组，当电容器极间发生击穿不会形成相间短路即使发生电容器的极间击穿，其故障电流只有电容器组相电流的3倍，比起相间短路时故障电流要小得多因此，目前高压并联电容器组接线只采用星形接线三、并联电容器接线方式三、并联电容器接线方式18第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计 ü常规保护常规保护 ——过电压保护、失电压保护、过电过电压保护、失电压保护、过电流保护、速断保护流保护、速断保护 ü并联电容器整组内部故障保护并联电容器整组内部故障保护——开口三角电开口三角电压、差动电压、中性线不平衡电流、桥差电流、压、差动电压、中性线不平衡电流、桥差电流、单相接地保护单相接地保护ü并联电容器单台内部故障保护并联电容器单台内部故障保护——有熔断器保有熔断器保护 ü并联电容器元件故障保护并联电容器元件故障保护——有内熔丝保护有内熔丝保护ü电容器组的操作过电压保护电容器组的操作过电压保护———电容器组限制电容器组限制操作过电压的主要手段是加装避雷器，通常选用操作过电压的主要手段是加装避雷器，通常选用电容器组专用的无间隙氧化锌避雷器。
电容器组专用的无间隙氧化锌避雷器四、并联电容器装置的保护配置四、并联电容器装置的保护配置19第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计 （一）（一）电容器的布置和安装电容器的布置和安装：电容器装置的构架设计应便于维：电容器装置的构架设计应便于维护和更换设备，分层布置不宜超过三层，每层不应超过两排，护和更换设备，分层布置不宜超过三层，每层不应超过两排，四周及层间不应设置隔板四周及层间不应设置隔板 五、并联电容器及配套装置安装五、并联电容器及配套装置安装名称电容器(户外、户内)电容器底部距地面框架顶部至屋顶净距间距排间距离户外户内最小尺寸1002003002001000 装置应设维护通道，其宽度（净距）不应小于装置应设维护通道，其宽度（净距）不应小于1200 mm，维护，维护通道与电容器之间应设置网状遮拦电容器构架与墙或构架之间设置通道与电容器之间应设置网状遮拦电容器构架与墙或构架之间设置检修通道时，其宽度不应小于检修通道时，其宽度不应小于1000 mm单台电容器套管与母线应单台电容器套管与母线应使用软导线连接不得利用电容器套管支撑母线单套管电容器组的使用软导线连接。
不得利用电容器套管支撑母线单套管电容器组的接壳导线，应由接线端子的连接线引出接壳导线，应由接线端子的连接线引出20第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计 （（二二））串串联联电电抗抗器器的的选选择择布布置置：：串串联联电电抗抗器器的的电电抗抗率率即即每每相相额额定定感感抗抗与与额额定定容容抗抗百百分分比比（（% %））电电抗抗器器的的接接线线位位置置是是干干式式空空心心串串联联电电抗抗器器宜宜接接在装置电源侧；铁心串联电抗器宜接在中性点侧在装置电源侧；铁心串联电抗器宜接在中性点侧 五、并联电容器及配套装置安装五、并联电容器及配套装置安装电电抗抗器器的的布布置置方方式式 Ø干式空心串联电抗器的布置推荐水平安装，干式空心串联电抗器的布置推荐水平安装，应避免三相叠装应避免三相叠装 Ø布置空心电抗器时，要避开继电保护和微机布置空心电抗器时，要避开继电保护和微机室空心电抗器周边墙体的金属结构件及地室空心电抗器周边墙体的金属结构件及地下接地体均不得呈金属闭合环路状态，避免下接地体均不得呈金属闭合环路状态，避免电抗器损坏电抗器损坏 Ø干式空心串联电抗器的电源引入线，应软连干式空心串联电抗器的电源引入线，应软连接。
接 21第三节第三节 高压并联电容器组常规设计高压并联电容器组常规设计 第四节第四节 高压并联电容器运行问题高压并联电容器运行问题一、电压对电容器的影响一、电压对电容器的影响（一）电压对电容器的影响（一）电压对电容器的影响 运行电压过高，会使电容器过负荷发热量增加，绝缘加速老化，导致损坏或缩短使用寿命，反之，如果运行电压过低，会影响电容器无功出力是不经济的因此，在日常运行中要加强电压监视，控制好运行电压二）电容器的最高工作电压（二）电容器的最高工作电压电容器额定电压选择电容器额定电压选择应考虑应考虑:电网处的运行电压、运行中承受的长期工频过电压、串联电抗器引起的运行电压升高电容器组的投入而引起的母线电压升高、谐波引起的电容器端电压升高、一相中电容器串联段之间的电容器偏差引起电压升高、外熔丝熔断引起的电容器缺台运行、星形接线中性点不接地电容器组三相电容不平衡引起的中性点电位偏移导致电容器电压升高22 u 电网运行电压的允许范围：满足GB12325-1990《电能质量供电电压允许偏差》的规定 u电容器允许过电压：按右表要求u电容器额定电压与电网运行电压的关系：国标规定电容器额定电压应不低于该电容器所要接入电网的最高运行电压，还需考虑接入电容器后所引起的电压升高。
因此，所选的电容器额定电压应略高于电网额定电压一、电压对电容器的影响一、电压对电容器的影响电电容器和容器和电电容器元件的工容器元件的工频稳态过电压频稳态过电压和相和相应应的的运行运行时间时间工频过电压倍数持续时间说明1.05连续1.10每24h中8h1.15每24h中30min系统电压调整与波动1.205min轻荷载时电压升高1.301min3．标准对电容器运行电压的要求．标准对电容器运行电压的要求23第四节第四节 高压并联电容器运行问题高压并联电容器运行问题 二、电流对电容器的影响二、电流对电容器的影响 国家标准规定电容器应能在有效值为1.3In的稳定电流下运行 在实际的供电网络中，运行电压的升高和电源电压中的谐波往往是同时存在的如果要求电容器的实际无功功率不超过额定无功功率的l．35倍，则允许运行电压升高和允许某次谐波分量的大小两者之间是互相限制的若运行电压太高，可调整变压器分接头或在电压过高时将电容器退出运行，如电流增大，却没有伴随电压增高时，说明存在高次谐波电流，应采取限制谐波的措施，如大功率整流器近旁安装交流滤波器，整流装置多极化当谐波源影响到电容器安全运行时，可在电容器回路中装串联电抗器。
24第四节第四节 高压并联电容器运行问题高压并联电容器运行问题 三、温度对电容器的影响三、温度对电容器的影响 电容器和大部份其他电气设备（变压器、发电机）不同，它通常都在满负荷下较长时间运行的，而其他电气设备则负荷随时变化，温升也随之增高或降低，因此电容器是不能从日负荷变化而使平均温升较低的特性中得到好处另一方面电容器的绝缘介质又在较高场强下运行如长时间在高场强和高温下运行将导致电容器逐渐劣化、介质击穿、或因介质损耗的增加，热平衡破坏造成热击穿缩短使用寿命，因此电容器制造设计的运行温升较其他电气设备的温升要低些25第四节第四节 高压并联电容器运行问题高压并联电容器运行问题 电容器组在投入时会出现涌流，涌流的频率较高，可达几百到几千赫，幅值比电容器正常工作电流大几倍到几十倍，但持续时间很短，小于20ms涌流过大可能造成高压断路器触头熔焊、烧损；涌流产生的电动力可能会使零件损坏；也可能给电流互感器和串联电抗器造成绝缘损伤 电容器涌流由工频部分和高频部分组成 限制涌流的有效措施是在电容器组上串联合适的电抗器四、合闸涌流问题四、合闸涌流问题26第四节第四节 高压并联电容器运行问题高压并联电容器运行问题 五、分闸过电压问题五、分闸过电压问题分闸过电压截流过电压分闸重燃过电压无故障单相重燃带故障单相重燃两相重燃27第四节第四节 高压并联电容器运行问题高压并联电容器运行问题 1．电容器容量与谐波放大关系．电容器容量与谐波放大关系Ø电容器在实现分组运行后，要防止它在投切过程中发生有害的谐振和不适当的谐波放大，必须正确选择各安装处的电容器分组容量。
Ø在不同的短路容量下，投入相同容量的电容器，使母线电压上升的幅值不同，短路容量越小，上升幅度越大Ø电容器组对谐波和母线电压的影响是随着安装处的不同而有所区别的因此，对电容器分组容量的确定不能统一规定，要视具体情况而定2．高次谐波共振过电压．高次谐波共振过电压Ø供电网络的阻抗和电容器组的电容可以看成一个RLC的串联回路，如果回路中某次谐波的谐振频率等于回路的固有频率时，回路就会发生谐振3．采取限制措施．采取限制措施Ø在电容器回路中串联一电抗器六、谐波问题六、谐波问题28第四节第四节 高压并联电容器运行问题高压并联电容器运行问题 第五节第五节 高压并联电容器装置设备选型高压并联电容器装置设备选型高高压压并并联联电电容容器器装装置置设设备备选选型型并联电容器单台熔丝的选择并联电容器单台熔丝的选择真空断路器的选择真空断路器的选择串联电抗器的选择串联电抗器的选择放电线圈选择放电线圈选择避雷器的选择避雷器的选择29 一、使用阶梯补偿电容器的意义一、使用阶梯补偿电容器的意义 根据《电力系统电压和无功电力技术导则》 SD325-1989第5.7之规定，110KV变电站无功补偿设备的配置容量可按变电站变压器容量的10%-30%配置。
但是为了节省占地面积和减少投资，造成无功补偿的支路较少，有效补偿的接梯性过大在轻负荷情况下，需要补偿的无功容量减小，但由于补偿电容器的组的容量偏大，电容器投入后出现过补，切除后系统又缺少无功，造成电容器开关频繁投切，影响电网安全运行为此供电单位和厂家协商制造出抽头式集合电容器，从抽头上运行，以满足轻负荷时无功的需要第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿30 二、阶梯补偿电容器接线方式二、阶梯补偿电容器接线方式第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿容器组一次接线图容器组一次接线图X1X2C1 C2G1G2 当隔离刀闸G1、G2断开时，电抗器X1、X2与电容器C1串联运行，投入容量为半容量，用以满足较轻负荷时无功的需要； 当G1、G2合上时，电容器C1、C2并联与电抗器X1串联运行，电抗器X2被短接，投入容量为全容量，用以满足较大负荷时用户的需要31 三、阶梯补偿电容器在实际运行中的问题阶梯补偿电容器在实际运行中的问题1．从保护上看，根据接线情况，当采用抽头运行时，保护定值需要调整，如采用两套保护，也是不合理的2．从产品本身看，元件内熔丝特性是按整台考虑的，当采用抽头运行时，每串联段上的并联元件数将只有原设计的二分之一，元件故障时，并联元件的放电能量不足以在规定时间内熔断故障元件的熔丝，可导致断口重燃，损坏更多元件或整个单元。
3．如果配有串联电抗器，必须配用两组小容量电抗，以供改变运行容量时用单用一组固定电抗率的电抗器，是不能满足改变运行容量的要求的 4．抽头式集合并联电容器，不可能象有载调压变压器那样方便调节，调节时需停电操作，由于各地运行部门的制度不同，不少地方不允许运行人员操作，每次操作都要动用修试人员操作次数多了，很难避免接线柱头松动或接线错误，甚至导致渗漏油或烧损，此例事故在系统已发生多次，严重影响系统安全运行第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿32 四、电容器回路加调压器调容问题四、电容器回路加调压器调容问题33第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿1.1.电容器自动调节装置的原理电容器自动调节装置的原理一次电压调节器YHLH二次微机控制器主变分接开关电容器母线系统一次接线图系统一次接线图电容器自动调节装置工作原理框图电容器自动调节装置工作原理框图 （二）电容器调节装置的主要功能（二）电容器调节装置的主要功能u将固定电容器组无功输出容量通过电压调节器档位切换而细化，使补偿电网的无功容量根据无功负荷变化情况逐渐缓慢调节，避免严重的过补偿或欠补偿现象u减小了在投切电容器开关过程中产生较大的涌流和过电压对电网运行的不良影响。
由于电容器两端电压的突变量越大，涌流就越大所以用调压器调节电容器两端的电压，电压的改变量较小，所以涌流也较小u减少电容器开关频繁动作，延长了电容器开关的使用寿命34第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿 （三）电容器自动调节装置技术性能要求（三）电容器自动调节装置技术性能要求Ø根据断路器位置和变压器电流潮流方向自动识别变电站一次设备的运行方式，包括主变运行方式（并列、分列、单台带全站10kV等）和电容器组的运行方式；Ø应按无功优先的原则，即优先投切电容器组实现无功就地基本平衡在此基础上，满足母线电压曲线要求，进行变压器有载分接开关档位的自动调节Ø装置采样精度必须满足《静态继电保护及安全自动装置通用技术条件》DL 478-92的要求电压测量误差≤0.5%；电流测量误差≤0.5%；有功功率、无功功率测量误差≤2.0%；时钟误差≤1s/24h并按设置的时间延时，准确准时动作35第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿 （四）慎重选用电容器自动调节装置（四）慎重选用电容器自动调节装置1．电容器自动调节装置一次部分相当于一台有载调压变压器，其成本非常昂贵虽然其减少了电容器开关的投切次数，延长了电容器开关的使用寿命。
但是电容器开关的投切次数减少是建立在增加了电压调节器的档位开关动作次数之上，所以应从价格和功效上综合考虑2．从上述电容器自动调节装置的原理来看此类装置的应用地点应该是有投切振荡问题的变电站，即由于变电站占地面积有限，将本应配置2台电容器而只配置了1台，造成无功设备容量选择过大以及变电站负荷变化频繁的变电站 但是由于此类装置成本昂贵，加之增加了一次设备的维护量和电压调节器自身的有功损耗，所以要慎重选用电容器自动调节装置36第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿 （五）新投变电站电容器选取应合理（五）新投变电站电容器选取应合理37第六节第六节 并联电容器的阶梯补偿并联电容器的阶梯补偿ü《35-220kV变电站无功补偿装置设计技术规定》（DL/T5242-2010）规定110kV变电站无功补偿装置单组电容器不宜大于6Mvar. ü《国家电网公司电力系统无功补偿配置技术原则》第7.2条规定 ：“110（66）kV变电站单台主变压器容量为40MVA及以上时，每台主变压器应配置不少于两组的容性无功补偿装置.当在主变压器的同一电压等级侧配置两组容性无功补偿装置时，其容量宜按总无功容量的1/3和2/3进行配置……”。
一、并联电容器装置的验收投运一、并联电容器装置的验收投运（一）验收1．外观检查2．设备完好性检查3．运行要求核实4．对成组安装的并联电容器的要求5．电容器装置验收时应提交的资料38第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理 （二）投运（二）投运 电容器组电缆投运前应定相，应检查电缆头接地良好，并有相色标志两根以上电缆两端应有明显的编号标志，带负荷后应测量负荷分配是否适当在运行中需加强监视，一般可用红外线测温仪测量温度，在检修时，应检查各接触面的表面情况停电超过一个星期不满一个月的电缆，在重新投入运行前，应用摇表测量绝缘电阻电力电容器组新装投运前，除各项试验合格并按一般巡视项目检查外，还应检查放电回路，保护回路、通风装置应完好构架式电容器装置每只电容器应编号，在上部三分之一处贴45℃～50℃试温蜡片 设备新投运时应在额定电压下合闸冲击三次，每次合闸间隔时间5分钟，应将电容器残留电压放完时方可进行下次合闸39第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理 二、并联电容器装置的运行操作二、并联电容器装置的运行操作（一）运行操作（一）运行操作 电容器停用时，应先拉开断路器，再拉开电容器侧隔离开关，后拉开母线侧隔离开关。
投入时的操作顺序与此相反电力电容器组的断路器一次合闸不成功，必须待5min后再进行第二次合闸，事故处理亦不得例外全所停电及母线系统停电操作时，应先拉开电力电容器组断路器，再拉开各馈路的出线断路器全站恢复供电时，应先合各馈路的出线断路器，再合电力电容器组断路器，禁止空母线带电容器组运行变电所全所停电或接有电容器的母线失电压时，应先拉开该母线上的电容器断路器，再拉开线路断路器，来电后根据母线电压及系统无功功率补偿情况最后投人电容器40第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理 遇有下列情况时，应退出电容器：电容器发生爆炸；接头严重发热或电容器外壳示温蜡片熔化；电容器套管发生破裂并有闪络放电；电容器严重喷油或起火；电容器外壳明显膨胀，有油质流出或三相电流不平衡超过5%以上，以及电容器或电抗器内部有异常声响；当电容器外壳温度超过55℃，或室温超过40℃时，采取降温措施无效时；密集型并联电容器压力释放阀动作时41第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理（二）出现下列情况时须将并联电容器组立即停运出现下列情况时须将并联电容器组立即停运 42第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理三、并联电容器装置的巡检三、并联电容器装置的巡检（一）（一）日常巡检日常巡检序号巡视内容及标准备 注1检查瓷绝缘有无破损裂纹、放电痕迹，表面是否清洁。
2母线及引线是否过紧过松，设备连接处有无松动、过热3设备外表涂漆是否变色，变形，外壳无鼓肚、膨胀变形，接缝无开裂、渗漏油现象，内部无异声外壳温度不超过50℃4电容器编号正确，各接头无发热现象5熔断器、放电回路完好，接地装置、放电回路是否完好，接地引线有无严重锈蚀、断股熔断器、放电回路及指示灯是否完好6电容器室干净整洁，照明通风良好，室温不超过40℃或低于-25℃门窗关闭严密7电抗器附近无磁性杂物存在；油漆无脱落、线圈无变形；无放电及焦味；油电抗器应无渗漏油8电缆挂牌是否齐全完整，内容正确，字迹清楚电缆外皮有无损伤，支撑是否牢固电缆和电缆头有无渗油漏胶，发热放电，有无火花放电等现象 （二）特殊巡检（二）特殊巡检43第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理序号巡视内容及标准备 注1雨、雾、雪、冰雹天气应检查瓷绝缘有无破损裂纹、放电现象，表面是否清洁；冰雪融化后有无悬挂冰柱，桩头有无发热；建筑物及设备构架有无下沉倾斜、积水、屋顶漏水等现象大风后应检查设备和导线上有无悬挂物，有无断线；构架和建筑物有无下沉倾斜变形2大风后检查母线及引线是否过紧过松，设备连接处有无松动、过热。
3雷电后应检查瓷绝缘有无破损裂纹、放电痕迹，4环境温度超过或低于规定温度时，检查温蜡片是否齐全或熔化，各接头有无发热现象5断路器故障跳闸后应检查电容器有无烧伤、变形、移位等，导线有无短路；电容器温度、音响、外壳有无异常熔断器、放电回路、电抗器、电缆、避雷器等是否完好 6系统异常（如振荡、接地、低周或铁磁谐振）运行消除后，应检查电容器有无放电，温度、音响、外壳有无异常； 44第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理 四、并联电容器装置的维护四、并联电容器装置的维护 （一）日常维护（一）日常维护 连接电容器的金具应使用铜螺母，且无烧伤损坏，连接紧固固定金具使用铝制金具，无裂纹，尺寸合适电容器本体的引出线端连接用的螺母、垫圈应齐全，外壳无显著变形瓷件应完好无破损导电杆无弯曲变形接地应可靠，接地螺丝应紧固电容器编号应向外，铭牌应完整，联接母线应平整无弯曲熔断器无断裂、虚接，熔断器规格应符合设备要求放电线圈瓷套无破损，油位应正常，无渗漏现象，二次接线应紧固干式电抗器外观检查完好，绝缘层无破损；支持瓷柱应无破裂；接线板螺丝紧固并无发热现象二）定期维护（二）定期维护 按照装置校验检修工艺标准对所用装置进行校验。
操作回路检查包括：手分手和回路；开关防跳回路；开关压力试验传动试验包括：模拟故障查看保护动作行为、断路器动作是否正确；模拟故障查看就地信号是否正确；模拟故障查后台机、远方监控系统显示情况、光子牌显示是否正确核对定值包括：打印定值单与最新保护定值通知单进行核对正 五、并联电容器装置的定期预试五、并联电容器装置的定期预试45第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理预试周期检查项目检查内容方法判断措施1、1～5年2、吊芯修理后相间和极对壳绝缘电阻自行规定1.采用2500V兆欧表仅对有六个套管的三相电容器测量相间绝缘电阻1、投运后1年内2、1～5年3、吊芯修理后电容值每相电容值偏差应在额定值的－5%～+10%的范围内，且电容值不小于出厂值的96％三相中每两线路端子间测得的电容值的最大值与最小值之比不大于1.06每相用三个套管引出的电容器组，应测量每两个套管之间的电容量，其值与出厂值相差在±5％范围内1、必要时2、吊芯修理后相间和极对壳交流耐压试验试验电压为出厂试验值的75％仅对有六个套管的三相电容器进行相间耐压1、1～5年2、吊芯修理后绝缘油击穿电压（KV）运行油15KV以下≥2515～35KV≥3066～220KV≥35330KV≥45500 KV≥50按GB /T507和DL/T429.9方法进行试验1年渗漏油检查漏油应修复观察法 46六、并六、并联电联电容器装置的容器装置的检检修修第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理（一）检修周期（一）检修周期 经过检查与试验并结合运行情况、制造质量原因造成故障频发的同类型电容器、结合定期预防性试验进行相应的检查、缺陷处理、校验、调整等检查。
二）检修准备工作（二）检修准备工作 检查在电容器装置电源侧是否已经三相短路并接地，电容器组中性点接地（或合上接地刀闸）和绝缘台架是否接地三）检修项目及要求（三）检修项目及要求 外部清扫绝缘子、套管、油箱表面、构架及通风装置；检查接线和各连接部分是否紧固，放电回路是否中断；对电容器及附属设备的外壳和构架除锈刷漆；检查保护熔丝是否松弛、有无异常，对熔断器外部涂刷保护绝缘漆，但不应将漆流到弹簧上，更不得对弹簧刷漆；更换锈蚀的熔断器；电容器油箱的渗油处理和附属设备检修，补充或调整电容器容量，更换绝缘子等；渗漏油的电容器应先经过测试，如果绝缘和电容量没有问题，应计划尽快退出；如绝缘或电容量有问题应立即退出 47七、并七、并联电联电容器装置的常容器装置的常见见故障故障处处理理故障现象产生原因处理方法外壳鼓肚变 形1.介质内产生局部放电，使介质分解而析出气体2.部分元件击穿或极对外壳击穿，使介质析出气体立即将其退出运行渗漏油1.搬运时提拿瓷套，使法兰焊接出裂缝2.接线时拧螺丝过紧，瓷套焊接出损伤3.产品制造缺陷4.温度急剧变化5.漆层脱落，外壳锈蚀1.用铅锡料补焊，但勿使过热，以免瓷套管上银层脱落。
2.改进接线方法，消除接线应力，接线时勿搬摇瓷套，勿用猛力拧螺丝帽3.防爆晒，加强通风4.及时除锈、补漆温度过高1.环境温度过高，电容器布置过密2.高次谐波电流影响3.频繁切合电容器，反复受过电压和作用4.介质老化，tgδ不断增大1.改善通风条件，增大电容器间隙2.加装串联电抗器3.采取措施，限制操作过电压及涌流4.停止使用及时更换爆炸着火内部发生极间或机壳间击穿而又无适当保护时，与之并联的电容器组对它放电，因能量大爆炸着火1.立即断开电源2.用沙子或干式灭火器灭火单台熔丝熔 断1.过电流2.电容器内部短路3.外壳绝缘故障1.严格控制运行电压2.测量绝缘，对于双极对地绝缘电阻不合格或交流耐压不合格的应及时更换投入后继续熔断，则应退出该电容器；3.查清原因，更换保险若内部短路则应将其退出运行4.因保险熔断引起相对电流不平衡接近2.5%时，应更换故障电容器或拆除其它相电容器进行调整第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理 48第七节第七节 高压并联电容器的运行管理高压并联电容器的运行管理 电容器组断路器跳闸后，不允许强送电过流保护动作跳闸应查明原因，否则不允许再投入运行；在检查处理电容器故障前，应先拉开断路器及隔离刀闸，然后验电装设接地线；由于故障电容器可能发生引线接触不良，内部断线或熔丝熔断，因此有一部分电荷有可能未放出来，所以在接触故障电容器前，应戴绝缘手套，用短路线将故障电容器的两极短接，方可动手拆卸。
