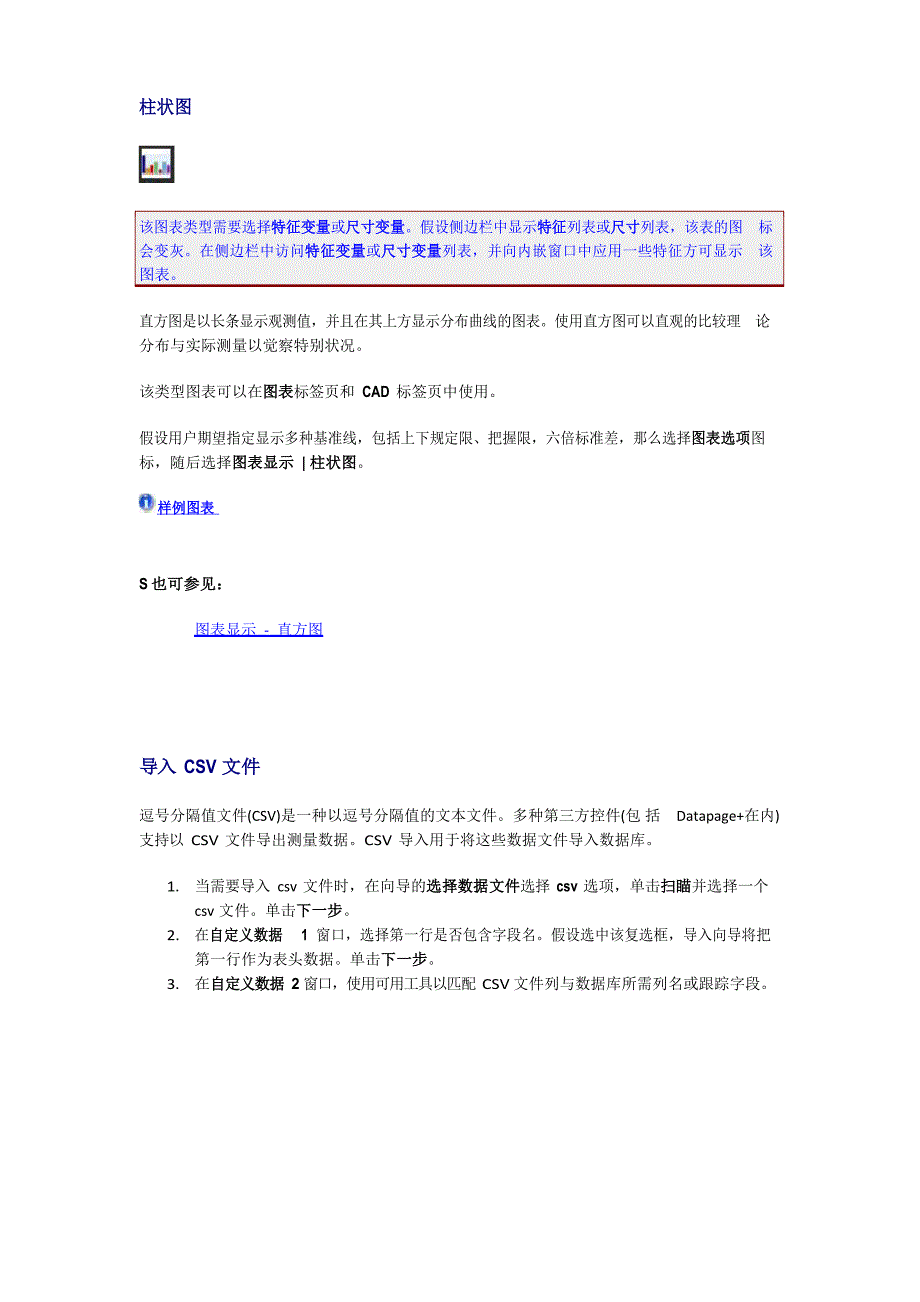

柱状图该图表类型需要选择特征变量或尺寸变量假设侧边栏中显示特征列表或尺寸列表，该表的图 标会变灰在侧边栏中访问特征变量或尺寸变量列表，并向内嵌窗口中应用一些特征方可显示 该图表直方图是以长条显示观测值，并且在其上方显示分布曲线的图表使用直方图可以直观的比较理 论分布与实际测量以觉察特别状况该类型图表可以在图表标签页和 CAD 标签页中使用样例图表假设用户期望指定显示多种基准线，包括上下规定限、把握限，六倍标准差，那么选择图表选项图 标，随后选择图表显示 | 柱状图S 也可参见：图表显示 - 直方图导入 CSV 文件逗号分隔值文件(CSV)是一种以逗号分隔值的文本文件多种第三方控件(包括 Datapage+在内)支持以 CSV 文件导出测量数据CSV 导入用于将这些数据文件导入数据库1. 当需要导入 csv 文件时，在向导的选择数据文件选择 csv 选项，单击扫瞄并选择一个csv 文件单击下一步2. 在自定义数据 1 窗口，选择第一行是否包含字段名假设选中该复选框，导入向导将把第一行作为表头数据单击下一步3. 在自定义数据 2 窗口，使用可用工具以匹配 CSV 文件列与数据库所需列名或跟踪字段。
A. 要进展此操作，请从原始列列表中选择要映射的列B. 在映射于区域，依据您想映射的列，从三个选项中选择一个选项: 固定列 - 对应数据库信息的固定的列 跟踪字段 - 用于跟踪不同零件间的特定信息假设用户选择跟踪字段， 用户需要给出跟踪字段名称的列 跳过 - Datapage+导入向导无视该数据列需要购置本软件或询问软件更多沟通信息请联系 pc-software# 〔#改成@〕3. 单击设置关联原始列与指定数据库列或跟踪字段，或者跳过所选择的列在预 览窗口中，列标题文本将转变为说明每列数据所做的映射4. 连续选择列操作直至全部需要的列都被映射4. 假设需要，单击保存按钮保存将来使用 CSV 导入的 CSV 设置假设您随后选中向导第一页的使用已保存的设置复选框，CSV 导入将使用这些设置5. 单击完成正在执行操作... 窗口中显示导入过程的具体信息导入完成后，单击取消关闭向导导入数据随后即可在 Datapage+中可用GR&R 测试类型留意：为使数学公式能够在挂念文档中正确显示，请下载并安装免费的 MathPlayer在安装后刷新本章节当前页面将以蓝色字体显示数学公式单击这些公式，将会以较大的字体显示。
该测试类型使用均值和极差方法生成GR&R 报告生成的 GR&R 报告分为重复性和重现性偏差， 或精度力量统计数据分析评价了偏差与整个测量系统的偏差的百分比，以及再现性，重复性和零件与零件间的偏差该测试类型生成包含如下内容的报告：概要每份 GR&R 报告包含如下的摘要局部： RBAR〔操作员跟踪字段值〕：每个操作员的极差均值RBARBAR：全部操作员的极差均值UCLR：上把握限极差推断描述群组是否受控XBAR〔操作员跟踪字段〕：每个操作员的个体均值DIFFXBAR：个体均值差异偏差表这种测试类型的偏差表为以下数值列出了偏差，全偏差百分比，公差百分比：EV：重复性或设备偏差，由平均极差乘常量 K1 计算参考由 Acheson J.Dumcan 所著的《质量把握和工业统计》的第五版的 D3 表RBARBAR x K1K1=CalcBased2⋅(m,g)CalcBase = 5.15 或 6.0(基于承受美国标注或欧洲标准，默认设置为美国标准)m 试验数，g 零件 x 操作员(零件数乘操作员数)AV：再现性或评价偏差，由最大平均操作员差异乘常量 K2 计算关于 K2 值的信息，参考由Acheson J.Dumcan 所著的《质量把握和工业统计》的第五版的 D3 表。
AV=(DIF XBAR x K2)2-EV2(np x nt) ，np 表示“点数“，nt 表示“试验数“K2=CalcBased2⋅(m,g)m = 操作员编号，g =1 RR：重复性与再现性的测量系统偏差，设备偏差的平方与评价偏差的平方之和的平方根R&R=(EV)2 + (AV)2PV：零件与零件的偏差，由零件平均极差乘常量 K3 计算关于 K3 的值，请参考由 Acheson J.Dumcan 所著的《质量把握和工业统计》的第五版的 D3 表PV=PartRange x K3PartRange 为平均零件测量极差K3=CalcBased2 (m,g) 其中m = 零件编号， g = 1推断推断假设用户在报告配置选项中设置了显示推断，那么该列将显示在差异表中过程的偏差会划分 为三类：好，一般，差 好 - %RRTV<10 一般 - 10<%RRTV<30 差 - %RRTV>30%RRTV 是由重复性和再现性的偏差导致的总偏差的百分数。
计算假设用户设置报告配置选项为“显示计算“，EV、AV、RR、PV、TV 和公差的值将显示在报告中TV：全偏差，再现性与重复性(R&R)差异与零件至零件差异(PV)的平房和的平方根TV=(R&R2+PV2)公差：上下公差参考解释EV，AV，RR 和 PV 的章节数据要求使用 GR&R 测试类型的报告需要满足以下数据要求选定的跟踪字段数据中要有适宜的跟踪字段值2≤ 操作员 ≤55≤零件 ≤152≤零件 ≤5留意：假设操作员 = 2，零件=5，试验=1，将使用 GR&R 测试的简易格式。
