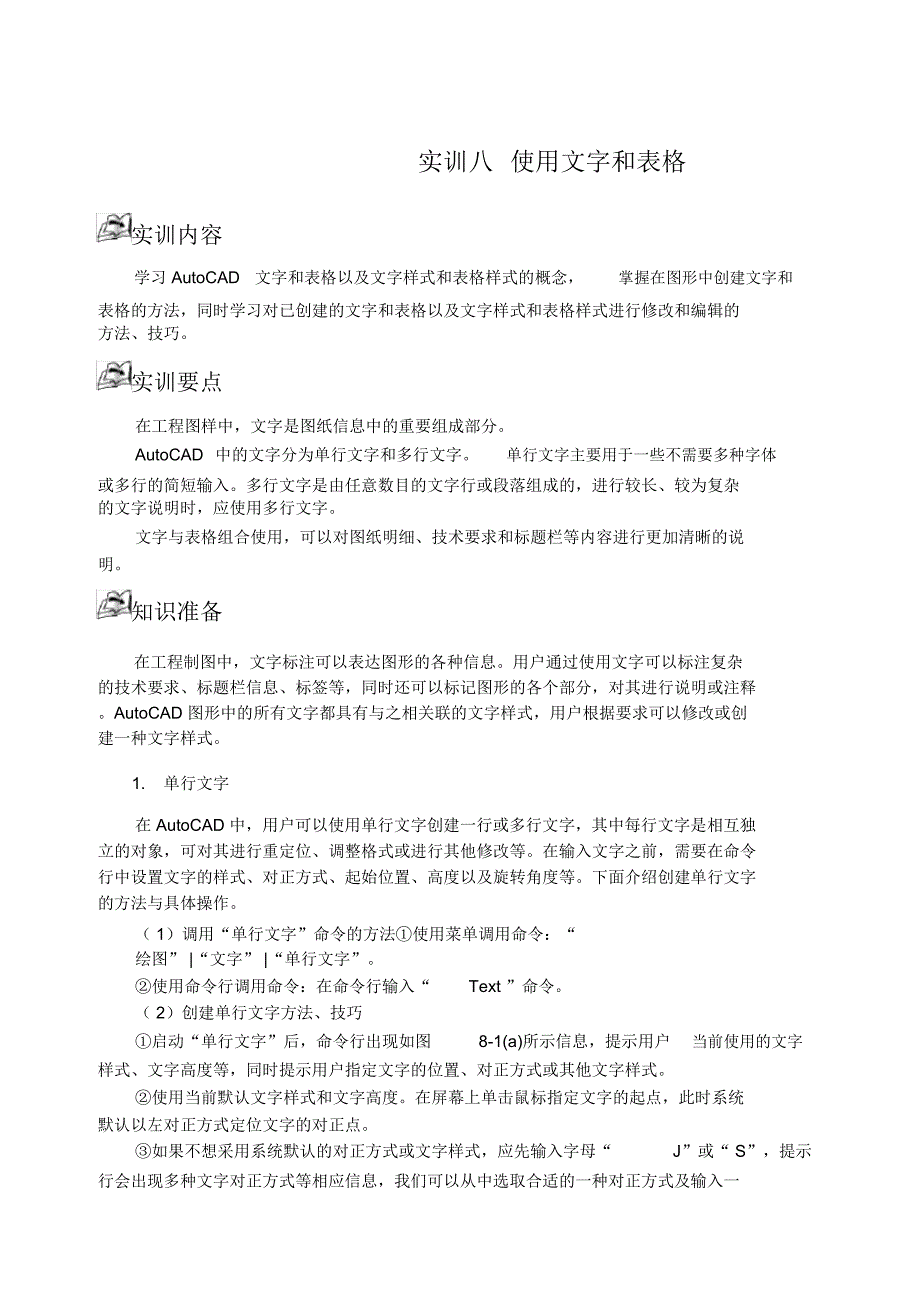

实训八 使用文字和表格实训内容学习 AutoCAD 文字和表格以及文字样式和表格样式的概念， 掌握在图形中创建文字和表格的方法，同时学习对已创建的文字和表格以及文字样式和表格样式进行修改和编辑的方法、技巧实训要点在工程图样中，文字是图纸信息中的重要组成部分AutoCAD 中的文字分为单行文字和多行文字 单行文字主要用于一些不需要多种字体或多行的简短输入多行文字是由任意数目的文字行或段落组成的，进行较长、较为复杂的文字说明时，应使用多行文字文字与表格组合使用，可以对图纸明细、技术要求和标题栏等内容进行更加清晰的说明知识准备在工程制图中，文字标注可以表达图形的各种信息用户通过使用文字可以标注复杂的技术要求、标题栏信息、标签等，同时还可以标记图形的各个部分，对其进行说明或注释AutoCAD 图形中的所有文字都具有与之相关联的文字样式，用户根据要求可以修改或创建一种文字样式1. 单行文字在 AutoCAD 中，用户可以使用单行文字创建一行或多行文字，其中每行文字是相互独立的对象，可对其进行重定位、调整格式或进行其他修改等在输入文字之前，需要在命令行中设置文字的样式、对正方式、起始位置、高度以及旋转角度等。
下面介绍创建单行文字的方法与具体操作 1）调用“单行文字”命令的方法①使用菜单调用命令：“绘图” |“文字” |“单行文字”②使用命令行调用命令：在命令行输入“ Text ”命令 2）创建单行文字方法、技巧①启动“单行文字”后，命令行出现如图 8-1(a)所示信息，提示用户 当前使用的文字样式、文字高度等，同时提示用户指定文字的位置、对正方式或其他文字样式②使用当前默认文字样式和文字高度在屏幕上单击鼠标指定文字的起点，此时系统默认以左对正方式定位文字的对正点③如果不想采用系统默认的对正方式或文字样式，应先输入字母“ J”或“ S”，提示行会出现多种文字对正方式等相应信息，我们可以从中选取合适的一种对正方式及输入一.种新的文字样式名④指定文字的起始点位置后，在“指定高度 <*> ：”提示下输入文字的高度，然后按回车键其中“ * ”为文字的当前高度值a)(b)(c)图 8-1 创建单行文字⑤在“指定文字的旋转角度 <*>：”提示下输入文字的旋转角度，然后按回车键其中 “* ”为文字的当前旋转角度值 如图 8-1(b) 所示⑥在“输入文字：”提示下输入文字的内容，然后按回车键，即可创建单行文字， 如图 8-1(c) 所示 。
⑦创建好第一行文字后，命令并不退出，此时，若单击“回车”，则可以在当前行文字下面，继续输入新的文字；若在屏幕上另一位置单击鼠标，则可以在新的位置继续输入文字双击鼠标退出“单行文字”命令 3）输入特殊字符创建单行文字时，还可以在文字中输入特殊字符，例如直径符号、百分号、正负公差符号等但是这些特殊符号一般不能从键盘直接输入，为此系统提供了专用的控制码每个控制码由“％％”与一个字符组成，如％％ C、％％ D 、％％ P 等表 8.1 为 AutoCAD 中用户可以使用的控制码表 8.1 输入特殊符号的控制码控制码 意义%%C 表示直径符号%%D 表示角度符号%%O 表示上划线符号%%P 表示正负公差符号%%U 表示下划线符号%%% 表示百分号%%nnn 表示 ASCII 码符号，其中 nnn 为十进制的 ASCII 码符号值;..提示： ％％ O 与％％ U 是两个切换开关在文本中第 1 次输入此符号，表明打开上划线或下划线，第 2 次输入此符号，则关闭上划线或下划线可同时为文字加上划线和下划线上划线和下划线在文字字符串结束处自动关闭 4）设置单行文字的对正方式创建单行文字时， 用户可以设置文字的对正方式。
AutoCAD 系统提供的文字对正方式有“ [ 对齐 (A) ／调整 (F) ／中心 (c)／中间 (M) ／右 (R)／左上 (TL) ／中上 (Tc) ／右上 (TR) ／左中 (ML) ／正中 (MC) ／右中 (MR) ／左下 (BL) ／中下 (Bc)／右下 (BR) ”各种对正方式文字对正点位如图 8-2 所示图 8-2 文字对正点位（ 5）设置文字样式创建单行文字时，用户还可以指定文字的样式在“输入样式名或 [?] ：”提示下，可直接回车使用默认文字样式，也可以直接输入一个已创建的文字样式的名称，然后按回车键，或者输入“ ? ”符号并按回车键，则命令行出现“输入要列出的文字样式 <*> ：”提示，此时按回车键，系统将打开一个文本窗口，该窗口列出了所有文字样式的各种信息2. 多行文字对于较长、较复杂的内容，用户可以创建多行文字段一般来说，多行文字段是由任意数目的文字行或段落组成的，文字布满指定的宽度，同时可以沿垂直方向无限延伸 1）调用“多行文字”命令的方法①使用菜单调用命令：“绘图” |“文字” |“多行文字”②使用工具栏调用命令：“绘图”工具栏上，单击“多行文字”按钮 。
③使用命令行调用命令：在命令行输入“ MText ”命令 2）创建多行文字方法、技巧①启动“多行文字”命令后，命令行出现如图 8-3 所示信息，提示用户 当前使用的文字样式、文字高度和 指定第一角点等信息，同时鼠标光标变为如图 8-4(a)所示形状指定第一角点后，命令行提示“指定对角点”等信息，移动鼠标，绘图区内出现一个随鼠标变化的矩形方框，同时矩形方框内出现一个箭头，如图 8-4(b) 所示图 8-3 启动“多行文字”命令提示： AutoCAD 的多行文字有着丰富的编辑对话提示，建议忽略命令行提示，使用屏幕编辑提示② 绘图区内出现的矩形方框指示多行文字段书写区域的位置与大小，其箭头指示文字书写的方向 指定多行文字段的矩形区域后，系统进入多行文字编辑状态，多行文字段书写区域显示为如图 8-4(c) 所示状态，并弹出“文字格式”对话框，如图 8-4(d) 所示提示：在文本编辑状态，若要调整多行文字段书写的区域，通过托拽左下角或右上角的箭头，即可改变书写区域的长和宽，③在“文字格式”对话框中，可以设置文字样式、字体、字号、加粗、倾斜、颜色等文字属性，还可以设置分栏、对正、对齐、行距等段落属性，这一切仿佛是来到了文本编辑软件中，可以使我们得心应手的处理文字。
④在“文字格式”对话框中， AutoCAD 还给用户提供了符号、倾斜、字母大小写转换等功能，方便用户输入符号和定义特殊格式a) (b) (c)(c)图 8-4 创建多行文字（ 3）从 AutoCAD外插入文字在编辑文字时， AutoCAD 为用户提供了较大的灵活性，允许用户从外部插入文字，即利用其他文字处理软件编辑文字，然后将其插入到图形中；还允许用户通过复制、粘贴文字，提高编辑效率① 粘贴文字来自其他文字处理软件： 打开其他文字处理软件， 如 Microsoft Word 文档，利用组合键 Ctrl+X 剪切或 Ctrl+C 复制指定的文字，然后在 AutoCAD 系统中利用组合键Ctrl+V 将用户刚才剪切或复制的文字粘贴到当前图形的多行文字段书写区域中，并进行排版编辑；若将外来文字直接粘贴到当前图形中，要修改文字特性，如文字大小、缩放比例;..等，可双击该文字段，在打开的“特性”选项板中进行相应的修改②粘贴文字来自 AutoCAD 系统：当用户需要利用 AutoCAD 图形中已经存在的文字时，可以对其进行剪切、复制、粘贴等操作首先选取图形中已有的文字，执行剪切或复制操作，然后粘贴到当前图形中，选择文字粘贴的位置即可完成操作。
之后，可根据需要，双击该文字，调出“文字格式”对话框，对文字进行格式化定义3. 使用文字样式AutoCAD 图形中的所有文字都具有与之相关联的文字样式 当用户在图形中输入文字时， AutoCAD 使用当前的文字样式来设置文字的字体、字号、旋转角度、方向等如果用户要使用其他的文字样式来创建文字，则需要将其设置为需要的文字样式 1）选择字体和字体样式AutoCAD 为用户提供了一种默认的文字样式， 名为 STANDARD ，其具体属性如表 8.2 所示当系统提供的 STANDARD 文字样式不能满足用户的绘图要求时，可以创建新的文字样式或修改 STANDARD 文字样式设置 默认样式名 STANDARD字体名 Txt.shx大字体 非高度 0高度比例 1倾斜角度 0表 8.2 默认文字样式的属性说明名称最长为 255 个字符与字体相关联的文件（字符样式）用于非 ASCII 字符集（如汉字）的特殊形定义文件字符高度延展或压缩字符倾斜字符①创建文字样式：单击“文字样式”对话框中的“新建”按钮，即可弹出“新建文字样式”对话框，如图 8-5 所示，在“样式名”文本框中输入文字样式的名称，然后单击“确定”按钮，即可创建新的文字样式。
此时用户可以设置新文字样式的属性，如文字的字体、高度、效果等，完成后单击“应用”按钮，即可将其设置为当前文字样式图 8-5 创建“文字样式”②当系统中存在多种文字样式时， 用户可以选择一种满足要求的文字样式来编辑文字在“文字样式”对话框中，从“样式名”下拉列表选取相应的文字样式，同时还可以浏览;..该文字样式的各种属性③控制文字的效果，在“文字样式”对话框的“效果”选项组中提供了多个选项，用户可以通过设置其中的选项控制文字的效果如图8-6 所示(a) “颠倒”效果 (b) “反向”效果图 8-6 文字效果4. 修改文字当用户发现图形中的文字存在错误时， 可以对该文字进行修改 AutoCAD 为用户提供了修改文字的命令 1）调用命令①使用菜单栏调用命令：选择“修改” |“对象” |“文字” |“编辑”命令②使用命令行调用命令：在命令行提示符后面输入“ DDedit ”并按回车键，修改单行文字；在命令行提示符后面输入“ MTedit ”并按回车键，修改多行文字 2）修改文字调用命令后，单击需要修改的文字，进入修改状态，根据需要，进行修改执行完当前修改操作后，系。
