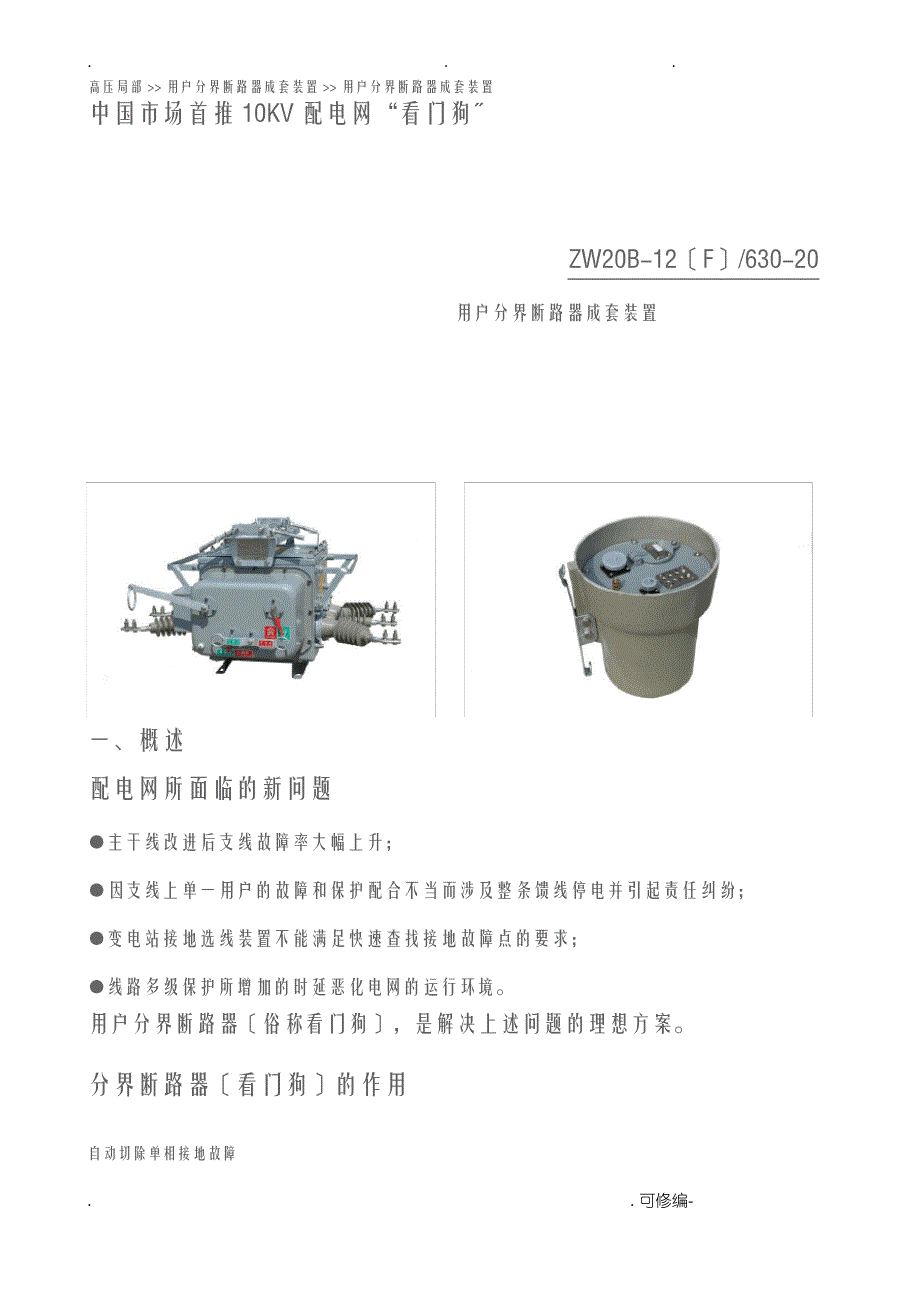

..高压局部 >> 用户分界断路器成套装置 >> 用户分界断路器成套装置中国市场首推 10KV 配电网“看门狗〞ZW20B-12〔F〕/630-20用户分界断路器成套装置一、概述配电网所面临的新问题●主干线改进后支线故障率大幅上升；●因支线上单一用户的故障和保护配合不当而涉及整条馈线停电并引起责任纠纷；●变电站接地选线装置不能满足快速查找接地故障点的要求；●线路多级保护所增加的时延恶化电网的运行环境用户分界断路器〔俗称看门狗〕，是解决上述问题的理想方案分界断路器〔看门狗〕的作用自动切除单相接地故障. . 可修编- . ..自动隔离相间短路故障用户支线发生单相接地故障时，分界断路器自动分闸，变电站及馈线上的其它分支用户感受不到故障的发生用户支线发生相间短路故障时，分界断路器保护跳闸，故障线路被自动隔离，馈线上的其它分支用户不受影响；快速定位故障点用户支线故障造成分界断路器保护动作后，仅责任用户停电，由其主动报送故障信息，电力公司可迅速派员到场排查；分界断路器如配有通信模块，那么自动将信息报送到电力管理中心监控用户负荷分界断路器可配置有线或无线通信附件，将监测数据传送到电力管理中心，实现对用户负荷的远方实时数据监控。
设备构成用户分界断路器是一种全新的 10KV 户外柱上真空开关成套设备， 包含断路器本体， 分界断路器控制器及柱上 PT 三大局部 通过航空插接件及户外密封的控制电缆进展电气连接分界断路器本体基于 ZW20B 真空断路器的构造设计，在原有保护 CT 的根底上，又置新型零序电流互感器〔一体化单绕组〕控制器采用钟罩形构造，是具有保护、控制、测量以及信号监视的结合自动化户外测控装置 . 可修编- . ... . 可修编- . ... . 可修编- . ..分界断路器保护处理方式综述于下表分界断路器保护处理方式综述于下表故障性质及故障点单相接地故障相间用户界短路故障保护处理中性点不接地系统用户界判定为永久性接地后立即跳闸中性点经沙袋弧线圈接地系统用户界中性点不接地系统用户界外不动作中性点经消弧线圈接地系统用户界外中性点经小电阻接地系统用户界中性点经小电阻接地系统用户界外先于变电站保护动作跳闸不动作分界断路器跳闸，可实现瞬时故障跳闸后一次重合闸用户界外不动作. . 可修编- . ..主要技术参数主要技术参数. . 可修编- . ...可修编- . . ..工程开关本体额定电压额定频率额定电流额定短路开断电流额定峰值耐受电流(峰值)额定短时耐受电流(4S)额定短路关合电流(峰值)机械寿命额定电流开断次数额定短路开断电流开断次数工频耐压(1min)：相间、对地/断口雷电冲击耐受电压〔峰值〕相间、对地/断口二次回路 1min 工频耐压净重测控单元型号额定工作电压额定频率整机功耗三段式过流保护整定围延时整定围数值12KV50Hz630A20KA50KA20KA50KA10000 次10000 次30 次42/48KV75/85KV2KV140kgTADK-15AC220V±20%50Hz≤5W 达绿色能源标志0.2In-20In0-99.99S. . 可修编- . ..接地保护零序电流整定围接地保护动作时间整定围重合闸次数重合闸延时后加速保护整定围后加速延时整定值允许误差通讯模块绝缘电阻绝缘强度0.2-60A(一次值)0-99.99S0-30-99.99S0.2In-20In0-99.99S±3%选配≥100ΜΩ2.5KV1min. . 可修编- 。
