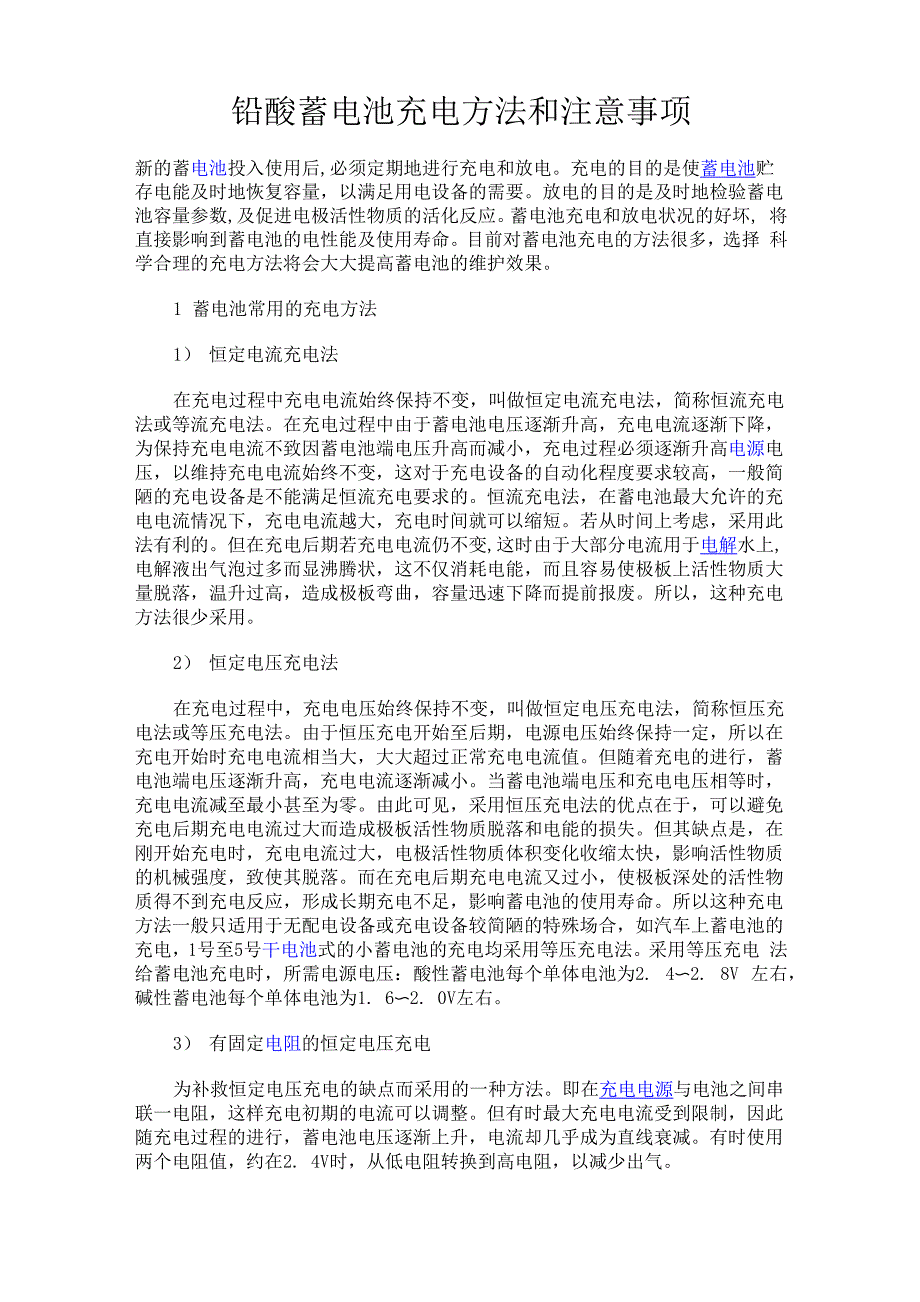

铅酸蓄电池充电方法和注意事项新的蓄电池投入使用后,必须定期地进行充电和放电充电的目的是使蓄电池贮 存电能及时地恢复容量，以满足用电设备的需要放电的目的是及时地检验蓄电 池容量参数,及促进电极活性物质的活化反应蓄电池充电和放电状况的好坏, 将直接影响到蓄电池的电性能及使用寿命目前对蓄电池充电的方法很多，选择 科学合理的充电方法将会大大提高蓄电池的维护效果1 蓄电池常用的充电方法1） 恒定电流充电法在充电过程中充电电流始终保持不变，叫做恒定电流充电法，简称恒流充电 法或等流充电法在充电过程中由于蓄电池电压逐渐升高，充电电流逐渐下降， 为保持充电电流不致因蓄电池端电压升高而减小，充电过程必须逐渐升高电源电 压，以维持充电电流始终不变，这对于充电设备的自动化程度要求较高，一般简 陋的充电设备是不能满足恒流充电要求的恒流充电法，在蓄电池最大允许的充 电电流情况下，充电电流越大，充电时间就可以缩短若从时间上考虑，采用此 法有利的但在充电后期若充电电流仍不变,这时由于大部分电流用于电解水上, 电解液出气泡过多而显沸腾状，这不仅消耗电能，而且容易使极板上活性物质大 量脱落，温升过高，造成极板弯曲，容量迅速下降而提前报废。
所以，这种充电 方法很少采用2） 恒定电压充电法在充电过程中，充电电压始终保持不变，叫做恒定电压充电法，简称恒压充 电法或等压充电法由于恒压充电开始至后期，电源电压始终保持一定，所以在 充电开始时充电电流相当大，大大超过正常充电电流值但随着充电的进行，蓄 电池端电压逐渐升高，充电电流逐渐减小当蓄电池端电压和充电电压相等时， 充电电流减至最小甚至为零由此可见，采用恒压充电法的优点在于，可以避免 充电后期充电电流过大而造成极板活性物质脱落和电能的损失但其缺点是，在 刚开始充电时，充电电流过大，电极活性物质体积变化收缩太快，影响活性物质 的机械强度，致使其脱落而在充电后期充电电流又过小，使极板深处的活性物 质得不到充电反应，形成长期充电不足，影响蓄电池的使用寿命所以这种充电 方法一般只适用于无配电设备或充电设备较简陋的特殊场合，如汽车上蓄电池的 充电，1号至5号干电池式的小蓄电池的充电均采用等压充电法采用等压充电 法给蓄电池充电时，所需电源电压：酸性蓄电池每个单体电池为2. 4〜2. 8V 左右，碱性蓄电池每个单体电池为1. 6〜2. 0V左右3） 有固定电阻的恒定电压充电为补救恒定电压充电的缺点而采用的一种方法。
即在充电电源与电池之间串 联一电阻，这样充电初期的电流可以调整但有时最大充电电流受到限制，因此 随充电过程的进行，蓄电池电压逐渐上升，电流却几乎成为直线衰减有时使用 两个电阻值，约在2. 4V时，从低电阻转换到高电阻，以减少出气4）阶段等流充电法综合恒流和恒压充电法的特点，蓄电池在充电初期用较大的电流，经过一段 时间改用较小的电流，至充电后期改用更小的电流，即不同阶段内以不同的电流 进行恒流充电的方法，叫做阶段恒流充电法阶段恒流充电法，一般可分为两个 阶段进行，也可分为多个阶段进行阶段等流充电法所需充电时间短，充电效果也好由于充电后期改用较小电 流充电，这样减少了气泡对极板活性物质的冲刷，减少了活性物质的脱落这种 充电法能延长蓄电池使用寿命，并节省电能，充电又彻底，所以是当前常用的一 种充电方法一般蓄电池第一阶段以 10h 率电流进行充电，第二阶段以 20h 率电 流进行充电各阶段充电时间的长短，各种蓄电池的具体要求和标准不一样5）浮充电法间歇使用的蓄电池或仅在交流电停电时才使用的蓄电池，其充电方式为浮充 电式一些特殊场合使用的固定型蓄电池一般均采用浮充电方法对蓄电池进行充 电浮充电法的优点主要在于能减少蓄电池的析气率，并可防止过充电，同时由 于蓄电池同直流电源并联供电，用电设备大电流用电时,蓄电池瞬时输出大电流, 这有助于镇定电源系统的电压，使用电设备用电正常。
浮充电法的缺点是个别蓄 电池充电不均衡和充不足电，所以需要进行定期的均衡充电2 蓄电池的快速充电方法1） 定电流定周期快速充电法这种方法的特点是，以电流幅度恒定和周期恒定的脉冲充电电流对蓄电池充 电，两个充电脉冲之间有一放电脉冲进行去极化，以提高蓄电池的充电接受能力 在充电过程中，充电电流及其脉宽不受蓄电池充电状态的影响因此，它是一种 开环式脉冲充电这种充电方法易使蓄电池充满容量，但如果不增加防止过充电 的保护装置,容易造成强烈的过充电，影响蓄电池的使用寿命在这种充电方法 中，虽然整个充电过程均加有去极化措施，但是这种固定的去极化措施，难于适 合充电全过程的要求2） 定电流定出气率脉冲充电放电去极化快速充电法这种充电方法的特点是：在整个充电过程中，充电电流脉冲的幅值和蓄电池 的出气率始终保持不变充电过程初期，充电电流略低于蓄电池的初始接受电流 在充电过程中，由于蓄电池可接受的电流逐渐减小，所以经过一段时间后，充电 电流将超过蓄电池的可接受电流，因而蓄电池内将产生较多的气体，出气率显著 增加此时，气体检测元件能够及时发出控制信号,迫使蓄电池停止充电，进行 短时放电这样蓄电池内部的极化作用很快消失，因而出气率可以始终保持在较 低的预定值内。
目前，国外有这样的方案国内因缺少气体敏感元件， 对这种 方法很少研究3）定电流定电压脉冲充电放电去极化快速充电法这种充电方法的特点是，以恒定大电流充电，待充到一定电压（相当于蓄电 池出气点的电压）时，停止充电并进行大电流（或小电流）放电去极化，然后再以 恒定大电流充电，依此，充放电过程交替地进行放电脉冲的频率随充人电量的 增加而增加，充电脉冲的宽度随充人电量的增加而减少当充电量和放电量基本 相等时，表示蓄电池已充满电，立即结束充电根据这种方法，国内外都有多种方案来实现蓄电池快速充电这种方法，充 电初期无去极化措施在加有去极化措施后充电脉冲宽度不断减小，使得充电电 流平均值下降较快，延长了充电时间4）定电流提升电压脉冲充电放电去极化快速充电法这种方法是定电流定电压脉冲充电放电去极化快速充电方法的改进它是以 恒定电流（如IC）充电，当蓄电池电压达到充电出气点电压后（单格电池电压 2. 35〜2. 5V）时，停止充电并进行放电（如放电电流2〜3C,脉冲宽度为1ms）, 然后再充电……从加有放电去极化脉冲以后，用积分器件阶梯形跟踪调高充电 控制电压（提升出气点电压），以加快充电速度和提高充满程度。
其它和定电流定 电压法相同5）定电压定频率脉冲充电放电去极化快速充电法这种方法的特点是，充电脉冲的电压幅值保持恒定，随着充电过程的进行， 蓄电池电动势逐渐上升，充电电流幅值逐渐减小，充电脉冲电流的频率恒定，在 两个充电脉冲之间加有放电去极化脉冲6）端电压和充放电频率选择脉冲充电放电去极化快速充电法这种方法的特点是，根据蓄电池充电过程中的极化情况选择充放电脉冲的频 率，并在充电后期将蓄电池端电压限定在预选的数值，使出气率限制在一定的容 许值7）适应全过程去极化脉冲充电放电去极化快速充电法这种方法的特点是，在充电全过程都适时加有去极化的放电脉冲，在放电脉 冲后充电电流恢复之前，均进行去极化效果检测，达到一定去极化效果再转回充 电，否则再次进行去极化放电，直至达到去极化要求的效果才转回充电，这样， 可使去极措施适应全过程这种方案能有效地将气体析出量抑制在很小的数值 内3 蓄电池理想充电方法的我国常规充电制度，是在缺乏对于充电规律认识的情况下，被迫采用的不合 理的充电方法常规充电方法的缺点就是充电时间长、效率低、出气量大、蓄电 池的利用周转率低、充电管理制度繁杂等这种充电制度的落后性与蓄电池应用 的广泛性是存在着一定的矛盾的。
为此，在充电领域内，必须加强对充电规律的 认识和研究，逐步探讨一套既快又好的充电制度，以使蓄电池适应于各部门经济 发展的需要和国防建设的需要1）三阶段充电法目前的航空蓄电池充电均采用阶段恒流充电法一般酸性航空蓄电池采用恒 流两阶段充电法碱性航空蓄电池采用恒流两阶段充电法或恒流一阶段充电法 但这种充电法在充电中间阶段远离了充电电流接受率曲线，所以三阶段充电法更 好一点三阶段充电法是两阶段等流充电法和恒定等压充电法相结合的方式充电开 始和结束时采用恒定电流，中间阶段为恒定电压充电蓄电池在充电初期用较大 的电流，经过一段时间改为恒定电压充电，当电流衰减到预定值时，由第二阶段 转到第三阶段采用三阶段充电法的优点是：避免了恒定电压充电法开始充电电 流过大，而后期电流又过小的情况，比二阶段等流充电在中间阶段更接近充电电 流接受率曲线这种充电法减少了充电出气量，充电又彻底，延长了蓄电池使用 寿命三阶段充电法充电电流和充电电压变化曲线如图 1所示。
