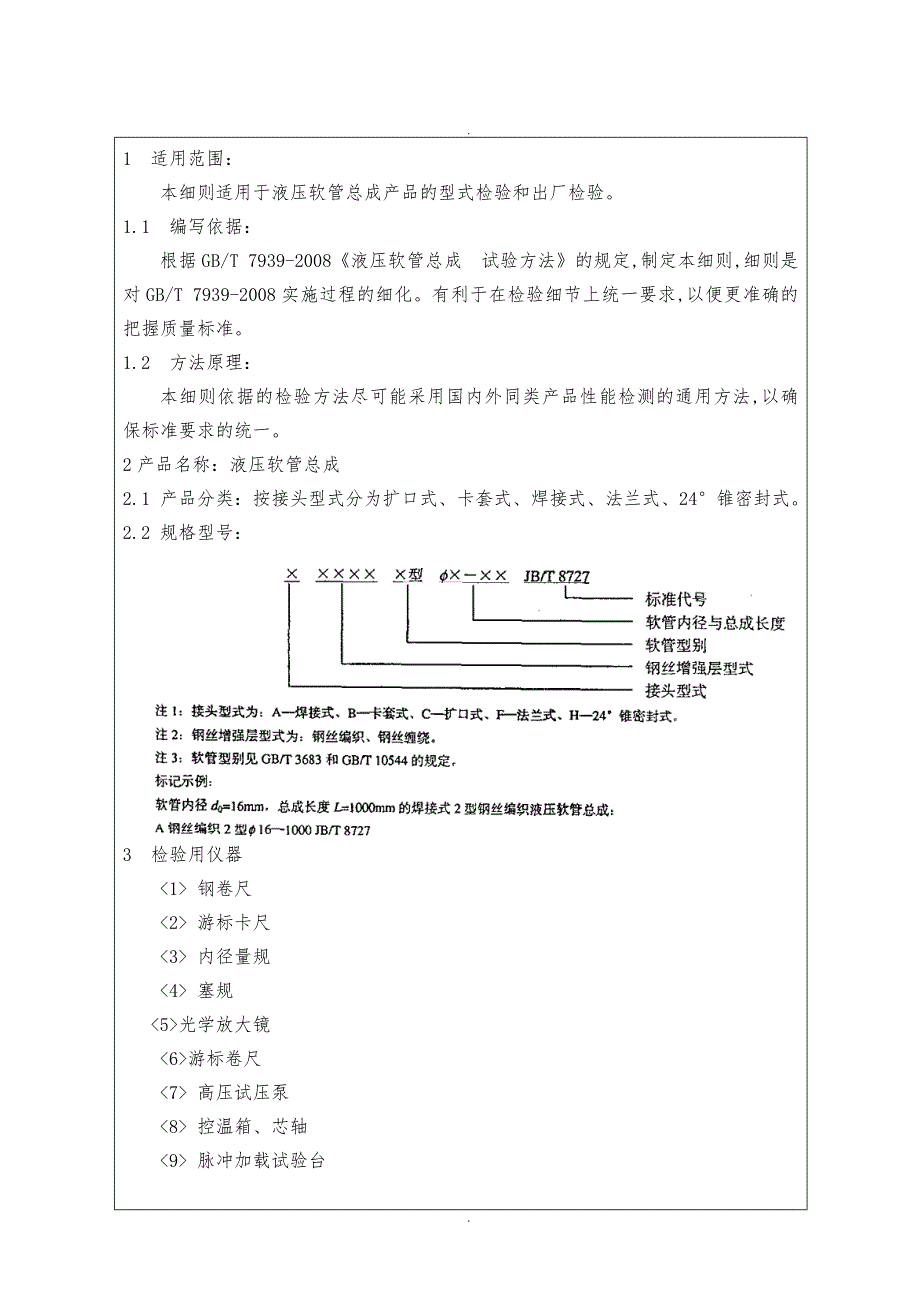

1 适用范围：本细则适用于液压软管总成产品的型式检验和出厂检验1.1 编写依据：根据GB/T 7939-2008《液压软管总成 试验方法》的规定,制定本细则,细则是对GB/T 7939-2008实施过程的细化有利于在检验细节上统一要求,以便更准确的把握质量标准1.2 方法原理：本细则依据的检验方法尽可能采用国内外同类产品性能检测的通用方法,以确保标准要求的统一2产品名称：液压软管总成2.1 产品分类：按接头型式分为扩口式、卡套式、焊接式、法兰式、24°锥密封式2.2 规格型号：3 检验用仪器<1> 钢卷尺<2> 游标卡尺<3> 内径量规<4> 塞规<5>光学放大镜<6>游标卷尺<7> 高压试压泵<8> 控温箱、芯轴<9> 脉冲加载试验台4 检验项目及方法4.1 内径的测量4.1.1一般要求 方法1到方法5的测量可在整根软管的端部或从整根软管切下的试样〔最低长度为150 mm上进行钢丝增强液压软管,应在离软管端部至少25 mm处测量 进行测量应选用下列方法之一4.1.2方法1 测量公称内径小于150 mm和各种规格可折叠型软管,可用直径增量为0.25 mm的塞规进行。
将塞规不施加压力缓慢插入软管试样里如果软管管腔不是精确地圆形时,更应小心测量4.1.3方法2 对公称内径小于63 mm准确度要求高的软管,如钢丝增强的液压软管,应使用一个扩张球式或伸缩式内径量规来测量4.1.4方法3 测量公称内径为100 mm及100 mm以下的软管,可使用符合GB 1214.2要求的滑动游标卡尺的内测量爪测量在互为直角处进行两次测量,取其平均值作为内径测量时注意不要使软管变形测量100 mm以上公称内径的软管时,如要求测量结果的准确度比方法5〔见3.6要求更高时,可使用适当规格卡尺进行测量4.1.5方法4 测量所有规格内径的软管,都可以使用设计用于测量弹性体材料制成的管壁并带有圆脚内径指示表〔见GB/T 1219,卡尺规格要适合于被测量的内径,应在互为直角处进行两次测量,并取其平均值作为内径4.1.6方法5测量公称内径在100 mm以上的软管时,使用有刻度的钢尺一般就能达到足够的准确度应在互为直角处进行两次测量,并取其平均值作为内径4.1.7方法6对断面未受切割操作影响而造成变形的适宜直径软管,可使用0.l mm分度的光学放大镜,应在互为直角处进行两次测量,并取其平均值作为内径。
方法1 测量公称外径为100 mm及100 mm以下的软管时,可使用滑动游标卡尺或符合GB/T 1216规定的千分尺在互为直角处进行两次测量,并取其平均值作为外径测量时应注意不要使软管变形当要求准确度较高时,应将外径等于软管内径的圆棒插入软管内,以防试样变形4.2 .3方法2测量公称外径为20 mm以上的软管时,可使用以兀标度的游标卷尺4.2 .4方法3 测量公称外径为100 mm以上的软管时,可使用能直接读出直径的卷尺,或用卷尺测量周长,再由周长计算出软管直径4.2.5方法4对断面未受切割操作影响而造成变形的适宜直径软管,可使用0.l mm分度的光学放大镜,应在互为直角处进行两次测量,并取平均值作为外径4.3增强层外径的测置增强层外径的测量一般只限于装配管接头的液压软管,并应在从软管上切取的试样上进行测量 完全去掉外覆层材料之后,按或规定进行测量4.4壁厚的测量4.4.1一般要求当需要知道壁厚时,通常以取外径与内径之差的一半来计算或者使用下列方法之一直接测量壁厚4.4.2方法1 用滑动游标卡尺测量,测量时注意不要因弧度影响造成误差4.4.3方法2用带有可与软管内表面相接触的圆形测量头的千分尺或用类似图2所示装置进行测量。
4.4.4方法3用适用于测量弹性材料的、带有圆形压脚的测厚千分尺测量4.4.5方法4用分度为0.1 mm的光学放大镜测量4.5同心度的测量4.5.1一般要求 同心度是软管内径和外径的最高和最低读数之间差的度量这些读数应采用下列方法之一来测量所有读数处应在离软管试样端部至少15 mm处读取图14.5.2方法1 将软管试样安装在一根外径等于软管内径的芯轴上,芯轴的端部支撑在V型垫块上使用千分表测出沿软管圆周上高低读数之间的最大偏差值4.5.3方法2使用带有可与软管内表面相接触的圆形测量头千分表或用类似图2所示仪器,对于公称内径为63 mm及63 mm以上的软管,应沿软管圆周按45间隔取八个读数,对公称内径小于63 mm的软管,应沿软管圆周按90°间隔取四个读数4.6内村层和外覆层厚度的测量4.6.1 方法14.6.1.1 取一段长约50 mm的轵管试样,并在其两端标出直径,两端直径标记应相互垂直<见图2a>4.6.1.2将试样切成相等长度的两段,然后将每段沿标出直径纵向切开两等份<见图2b和见图2c>图24.6.1.3用分度为0.1 mm的光学放大镜测量软管切开部分八个纵向切边的每边上最薄部分的内衬层和外覆层厚度。
4.6.1.4记录和计算这八个测量值的平均值,即为内衬层及外覆层的厚度4.6.1.5当外覆层呈波纹状时,应测量最薄处4.6.2方法24.6.2.1测量从任何型别的软管上所截取的内衬层和外覆层的厚度,都可以用刻度0. 02 mm,带有直径3 mm~l0 mm、能施加22 kPa±5kPa_压力的压脚的标准厚度计进行测量4.6.2.2测量贴近编织或缠绕增强层的内衬层或外覆层的厚度时取其两次厚度测量的平均值,其中一次测量值应从刚好磨去编织层或缠绕层波纹的试样获得,记录取自间隔90°两个试样读数的平均值4.6.3方法3 当对钢丝增强软管规定了最大外覆层厚度时,外覆厚度应采用带有圆形压脚的千分表测深规进行,圆形压脚应于软管平行放置,横跨从软管外覆层上切取的12.5 mm～25 mm宽的条所形成的凹槽,测量外胶层的壁厚将一根囤棒放人软管孔腔中,以保证使偏差降至最小记录沿圆周测量最大和最小读数4.7长度的测量及测量点的标志4.7.1 长度的测量 对长度在20 m及20 m以下的软管,使用有刻度的钢卷尺进行测量对长度在20 m以上的软管,用一把带刻度的钢卷尺或一个轮型测量仪进行测量 所有测量应在软管呈直线状,且在未受拉伸的状态下进行。
4.7.2测量点4.7.2.1 未装有管接头的软管 测定切割长度两末端间的软管长度4.7.2.2装有管接头的软管 标志出软管组合件长度的测量点图3到图8示出了典型的管接头及如何标识不同测量点的方法图3从鼓形管接头中心线开始的长度未在图3到图8中示出的带管接头的软管组合件,应按照管结头按装者数据对接头测量点进行标识4.8基本参数与连接尺寸4.8.1扩口式液压软管总成的结构见图9扩口式液压软管总成的基本参数与连接尺寸应符合表1规定图9扩口式液压软管总成4.8.2卡套式液压软管总成的结构见图10其基本参数与连接尺寸应符合表2规定图10卡套式液压软管总成4.8.3焊接式或快换式液压软管总成的结构见图11其基本参数与连接尺寸应符合表3规定4.8.4法兰式液压软管总成的结构见图12其基本参数与连接尺寸应符合表4规定图11焊接式或快换式液压软管总成图12法兰式液压软管总成4.8.5 24°锥密封式液压软管总成的结构见图13其基本参数与连接尺寸应符合表5规定图13 24°锥密封式液压软管总成5.2耐压试验5. 2.1软管总成以2倍的最高工作压力进行静压试验,至少保压60 s5.2.2经过耐压试验后,软管总成未呈现泄漏或其他失效迹象,则认为通过了该试验。
5.3长度变化试验5.3.1伸长率或收缩率的测定,应在未经使用的且未老化的软管总成上进行,软管接头之间的软管自由长度至少为600 mm5.3.2将软管总成连接到压力源,呈不受限制状态,如果因自然弯曲软管不呈直的状态,可以横向固定使呈直的状态,加压到工作压力保压30 s,然后释放压力5.3.3在软管总成卸压重新稳定30 s后,在两端软管接头中间位置取一点,向两边各距125 mm处做精确的参考标记5.3.4对软管总成重新加压至规定的最高工作压力,保压30 s5.3.5软管保压期间,测量软管上参考点之间的距离,记录为L1,5.3.6按下列公式确定长度变化△L=÷L0×100% 式中： L0----软管总成在初次加压、卸压并重新稳定后,参考标记间的距离,单位为毫米L1----软管总成在压力状态下,参考标记间的距离,单位为毫米△L——长度变化百分比,在长度伸长的情况下为正值<+>,缩短的情况下为负值〔-5.4爆破试验5.4.1 一般要求 这是一种破坏性试验,试验后的软管总成应报废5.4.2步骤5.4.2.1对已组装上软管接头30天之内的软管总成,匀速增加到4倍的最高工作压力进行爆破试验。
5.4.2.2软管总成在规定的最小爆破压力以下,呈现泄漏、软管爆破或失效,应拒绝验收5.5低温弯曲试验5.5.1 一般要求 这是一种破坏性试验,试验后的软管总成应报废5.5.2步骤5.5.2.1 使软管总成处在产品规定的最低使用温度下,保持直线状态,持续24 h5.5.2.2仍在最低使用温度下,用8 s～12 s时间在芯轴上弯曲试验一次,芯轴直径为规定的最小弯曲半径的两倍当软管总成的公称内径在22 mm<含22 mm>以下,应在芯轴上弯曲180当软管总成的公称内径大于22 mm,应在芯轴上弯曲905.5.2.3弯曲后,让试样恢复到室温,目测检查外覆层有无裂纹,并做耐压试验〔见5.25.5.2.4软管总成在低温弯曲试验后未呈现可见裂纹、泄漏或其他失效现象,应认为通过了该项试验5.6耐久性〔脉冲试验5. 6.1 一般要求 这是一种破坏性试验,试验后的软管总成应报废5.6.2步骤5.6.2.1 应在组装接头后的30天内,且未经使用的软管总成进行此项试验5.6.2.2计算在试验下的软管的自由〔暴露长度如图1所示,根据软管内径选用下列适当的公式： a>软管公称内径22 mm<含22 mm>以下：弯曲180°,自由长度=π[r+]+2d。
b>软管公称内径22 mm以上：弯曲90°,自由长度=π[r+] /2+2d 式中：r-----最小弯曲半径； d----软管外径5.6.2.3把软管总成试件连接到试验装置上,按图14所示安装,当软管总成公称内径在22 mm<含22 mm>以下时,应弯曲180°；大于22 mm时,弯曲90°n[ r+l+2d图14 软管总成耐久性〔脉冲试验安装示意图5.。
