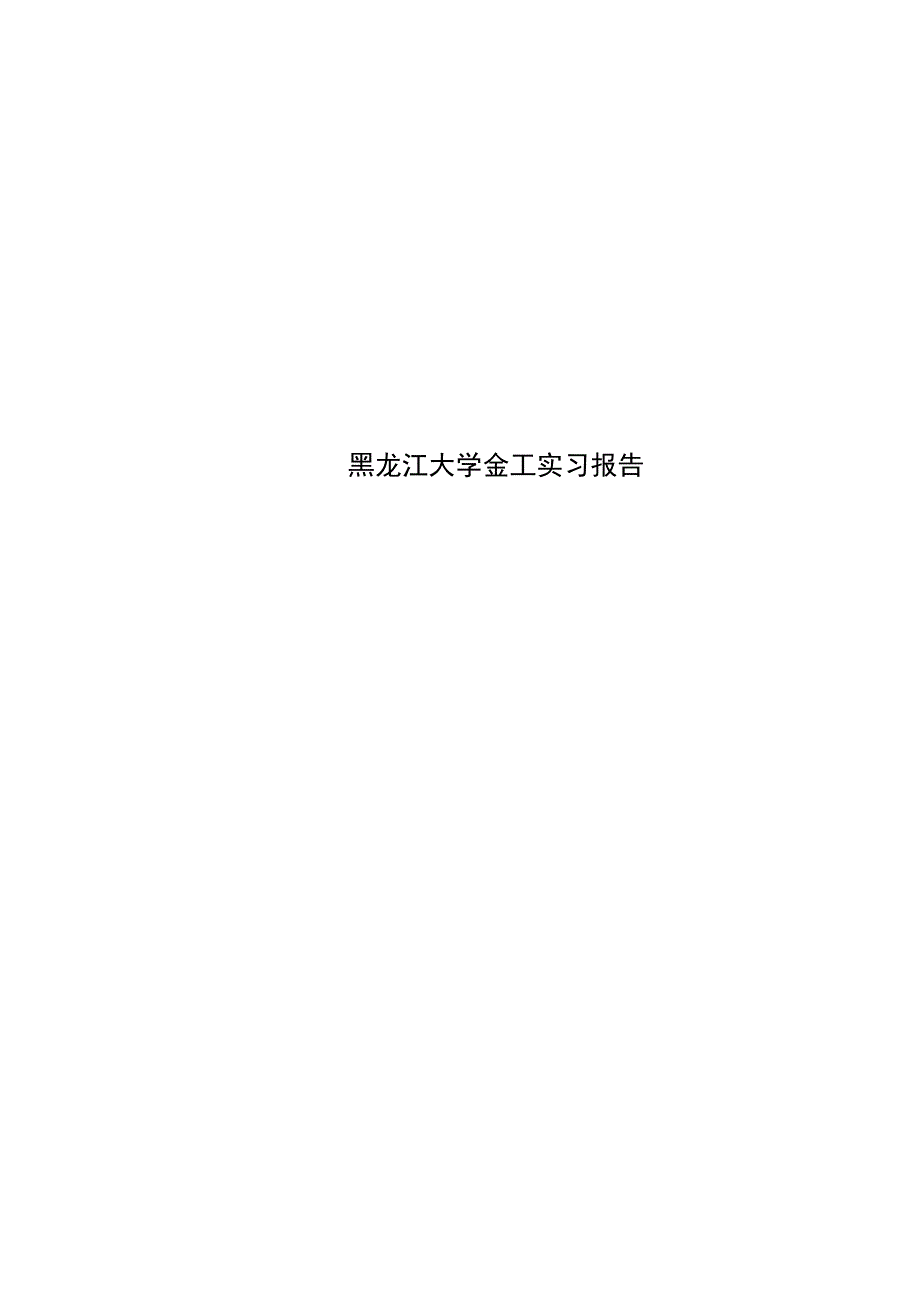

黑龙江大学金工实习报告黑龙江大学实习报告学 院： 电子工程学院专 业： 电子信息工程实习名称： 金工实习 姓 名： 学 号： 学习成绩： 、实习目的“金工实习”是一门实践性的技术基础 课，是高等院校工科学生学习机械制造的基 本工艺方法和技术，完成工程基本训练的重 要必修课目的让我们获得了机械制造的基 础知识，了解了机械制造的一般操作，提高了 自己的操作技能和动手能力，而且加强了理 论联系实际的锻炼，提高了工程实践能力，培 养了工程素质实习内容在这十天里先后学习了：安全教育和动员大 会、塑性加工、铸造和热处理、普通铣床和刨床、 普通车床、数控铣床、线切割、焊接、数控车床、钳工和磨床金工实习安全操作规程：要树立安全第一，预防为主的安全意识，防 止意外事故的发生，以下安全操作规程，望全体 学员遵照执行要严格照老师要求进行操作，不得擅自启动 操作机器在实习训练时，要遵守规章制度，不得追逐 打闹进入岗位时要穿好全套迷彩服，女生要戴帽 子，头发盘在帽子里上机操作时，手不可以在机器的工作区，机 器运转时严禁带手套不可以站在飞轮旋转的切线方向，不可以取 下机器任何部件的防护罩塑性加工塑性加工是使金属在外力（通常是压力）作用下，产生塑性变形，获得所需形状， 尺寸和组织，性能的制品的一种基本的金属 加工技术，以往常称压力加工。
金属塑性加 工的种类很多，根据加工时工件的受力和变 形方式，基本的塑性加工方法有锻造，轧制, 挤压，拉拔，拉深，弯曲，剪切等几类加 工产品主要包括原材料、毛坯和零件冲床特点：稳定的高精度，操作性能可 靠、安全，生产自动化、省力、效率高，节 省材料，废料少，可冲出形状复杂的工件冲压生产：冲压生产主要是针对板材 的通过模具，能做出落料，冲孔，成型， 拉深，修整，精冲，整形，铆接及挤压件等 等，广泛应用于各个领域冲床的传动过程：由主电动机出力，经 三角皮带带动飞轮，齿轮体经离合器、曲轴、 连杆等运转，来达成滑块的直线运动，带动 模具的上模完成冲压工作冲裁一般可分为：复合工序，分离工序 和成型工序，冲模和分为上冲模和下冲模两 部分剪板机：剪板机是用一个刀片相对另一 刀片作往复直线运动剪切板材的机器是借 于运动的上刀片和固定的下刀片，采用合理 的刀片间隙，对各种厚度的金属板材施加剪 切力，使板材按所需要的尺寸断裂分离折弯机：折弯机是一种能够对薄板进行 折弯的机器，其结构主要包括支架、工作台 和夹紧板，工作台置于支架上，工作台由底 座和压板构成，底座通过铰链与夹紧板相 连，底座由座壳、线圈和盖板组成，线圈置 于座壳的凹陷内，凹陷顶部覆有盖板铸造和热处理热处理：热处理是将金属材料放在一定 的介质内加热、保温、冷却，通过改变材料 表面或内部的金相组织结构来控制其性能 的一种金属热加工工艺。
主要有退火，正火, 淬火和正火四种工艺退火：将钢铁加热至临界点以上温度 保温一段时间后，随炉缓慢冷却正火：将钢材或钢件加热到临界点以 上的适当温度保持一定时间后在空气中冷 却，淬火：将钢材加热到临界点以上温度 后，保温一段时间，在水中或别的冷却液中 快速冷却的回火：将经过淬火的工件加热到临界 点以下的适当温度保持一定时间，随后用符 合要求的方法冷却，以获得所需要的组织和 性能的热处理工艺退火和正火有利于降低钢材的硬度，提 高钢材的韧性；淬火后的钢材硬度增加，但很脆易碎；回火有利于降低淬火后工件内应 力，使钢材不易碎铸造：铸造是指将熔炼金属倒入特定形状的铸模待其凝固成形的工艺主要有砂型铸造和特种铸造2大类模样制作型砂配制常见工艺过程:造型芯金制作造型配制|-合制芯n ^合］ 造型普通铳床和刨床［铸造型铣床指主要用铣刀在工件上铣削加工 各种表面的机床通常铣刀旋转运动为主运 动，铣刀的移动为进给运动它可以加工平 面、沟槽、轮齿、螺纹和花键轴，还能加工 比较复杂的型面，效率较刨床高，在机械制 造和修理部门得到广泛应用刨床是用刨刀对工件的平面、沟槽 或成形表面进行刨削的直线运动机床 刨床 主运动是刨刀的往复直线运动，进给运动是 工作台的运动。
使用刨床加工，刀具较简单， 但生产率较低，因而主要用于单件，小批量 生产及机修车间，在大批量生产中往往被铣 床所代替铣床使用注意事项：1、 红色按钮是急停按钮，在危险时候 要立即按下是机器停止运作；2、 加工之前要对准刀具和工件，使其 轻轻接触即可，然后左右移开刀具再使刀具 下降要铣削距离开始铣削加工；3、 安装工件时要清理好卡槽，保证工 件水平和装卡牢固，防止运转时造成危险；4、 机器开动前要保证刀具与工件保持 一定的安全距离，防止刀具开动时与工件发 生碰撞铣削加工主要有逆铣削和顺铣削，逆铣 削适合粗加工，顺铣削适合精加工刨刀的主要类别有：直头刨刀，弯头刨刀和成型刨刀弯头刨刀的精度要比直头刨车床主要用于加工轴、盘、套和其他具 有回转表面的工件，以圆柱体为主，是机械 制造和修配工厂中使用最广的一类机床 车 床的主运动是主轴的旋转运动，进给运动是 刀具的前后左右的移动车床的加工三要素是：车削速度，进给 量和背吃刀量使用注意事项：1、 红色按钮是急停按钮，发生危险时 要立即按下；2、 安装刀具时要保证刀具和工件的中 心在同一条水平线上；3、 开动机器前要将防护罩放好，停车 测量时要拿开防护罩；4、机器开动时不能改变主轴旋转速度 和自动进给量，更不能测量工件尺寸。
数控铳床数控铣床引是在一般铣床的基础上发 展起来的，两者的加工工艺基本相同，结构 也有些相似，但数控铣床是靠程序控制的自 动加工机床，所以其结构也与普通铣床有很 大区别注意事项：1、 红色按钮是急停按钮只能在紧急时 刻按动，不能当成停止开关使用高频率的 使用会对铣床造成毁灭性的伤害；2、 铣削外轮廓时，铣刀的切入和切出 方向只能是工件轮廓曲线的延长线铣削外 轮廓时可以沿法线方向切入；3、 刀具切入的起点一定要在工件轮廓 之外，切出时也要切到离工件一定距离是才 可停止；4、 移开刀具时要先将刀具沿Z轴方向 提起，使其离开工件一定距离再使刀具移动到安全位置指令系统1、 快速移动指令：G00 X_Y_Z_F_ ;2、 直线补差指令：G01 X_Y_Z_F_ ;3、 顺时针圆弧补差指令：G02X_Y_I_J_F_ ；4、 逆时针圆弧补差指令：G03X_Y_I_J_F_ ；5、 主轴正转：M03 S_; 6、程序停 止：M00 ；7、主轴逆转：M04 S_； & 主轴停止：M05 ；9、计划停止：M01 ； 10、程序结束：M30 ；注释：X_Y_Z_是终点的坐标坐标原 点由机床坐标系和工件坐标系共同确定。
l_J_是圆弧的圆心减去圆弧起点坐标得到 的值F_指刀具进给速度，单位是mm/minS_是主轴的旋转速度，单位是rad/m in线切割电火花切割机是利用电火花的瞬时高 温可以使局部的金属熔化、氧化而被腐蚀 掉，从而达到切割加工金属工件的目的程序说明：电火花切割机的程序被成为3B程序,其格式如下:BXBYBJGZ分隔 符坐标 值分隔 符坐标 值分隔 符计数 长度计数 方向加工 指令注释:以上所有数字都是实际值的绝对值，X,Y坐标是终点坐标，直线切割时是一起点 为原点建立坐标系，切割圆弧是以圆心为原 点建立坐标系J是坐标值的绝对值较大的 一个，G是终点所在的象限焊接焊接分为熔化焊，压力悍，纤焊三类焊机分为弧焊变压器和弧焊整流器两 类焊条有焊药和焊芯两部分组成，焊芯由 焊条用钢制作，焊药作用是稳弧，造渣和造 气焊药分为碱性焊药和酸性焊药两种 J422酸性焊药J507碱性焊药焊机的主要参数:BX1-315A 弧焊变压器ZX7-315A 弧焊整流器次电压220V380V空载电压55V--90V60V--80V工作 电压20V--30V20V--30V额定电流315A315A焊接时位置有：横焊，平焊，立焊和仰 焊。
电弧的温度组成有：阴极区，阳极区和弧度区数控车床数控车床是一种高精度、高效率的自动 化机床配备多工位刀塔或动力刀塔可加 工直线圆柱、斜线圆柱、圆弧和各种螺纹、 槽、等复杂工件具有直线插补、圆弧插补 各种补偿功能，并在复杂零件的批量生产中 发挥了良好的经济效果指令系统：1、 快速移动指令：G00 X_Z_ ；2、 直线补差指令：G01 X_Z_F_ ；3、 顺时针圆弧补差指令：G02X_Z_R_F_ ；4、 逆时针圆弧补差指令：G03X_Z_R_F_ ；5、 主轴正转：M03 S_; 6、程序停 止：M00 ；7、主轴逆转：M04 S_； & 主轴停止：M05 ；9、 计划停止：M01 ； 10、程序结束：M30 ；10、 粗加工循环指令：G71 U(d)R(e)；G71P(ns)Q(nf)U(u)W(w);11、精加工循环指令：G70 P(ns)Q(nf);注释：ns和nf分别是循环加工程序段 的开始编号和结束编号；d和e分别是粗加 工循环的切削深度和退刀量；u和w分别是 精加工在X和Z轴方向上的预留量；其他 程序和数控铣床一样钳工和磨床钳工作业主要包括錾削、锉削、锯切、划线、 钻削、铰削、攻丝和套丝、刮削、研磨、矫正、 弯曲和铆接等。
下图是钳工用到的主要工具:上图最右边的是钻床，钻床分为摇臂钻床， 立式钻床和台式钻床钻床的主运动是主轴的旋 转运动，进给运动是钻头沿轴线的上下移动平面锉削方法有交叉锉、顺锉和推锉粗锉 较大的平面时使用交叉锉；工件修光，锉平或者 顺锉螺纹时用顺锉的方法；修改较小平面或者加 工余量较小时用推锉的方法磨床：磨床是使用砂轮作为工具对工件进行切出 加工，工作精度高，表面粗糙度很低磨床主要 有平面磨床、普通外圆磨床、万能外圆磨床、内 孔磨床、齿轮磨床、曲轴磨床和螺纹磨床等砂轮分为：平形、单面凹形、薄片、筒形、碗形、 碟形等平形切外圆，单面凹形切内孔，薄片切 断，碗形和碟形主要加工刀具和机床导轨等 砂轮由磨料，结合剂和空隙组成" 钢玉：加工普｛通钢和淬火钢 陶瓷：硬但脆，不抗冲击，需要烧制磨料 碳化硅：黑碳化硅和绿碳化硅 结合剂超硬类：金刚石，加工玻璃和陶瓷 橡胶或树脂：不耐高温，韧性好三、实习心得十天的实习生活很快就过去了，可以说是 很累很开心这次实习带给我们的不仅仅是经 验，它还培养了我们吃苦的精神和严谨认真的作 风此次机械加工实习使我们学到了很多书中无 法学到的东西它使我们懂得观察生活，勇于探 究生活，也为我们多方面去认识和了解生活提供 了一个契机。
通过学习，我们了解了许多机械加 工操作的原理和过程，大致掌握了一些操作工艺 与方法，还有以前的那些陌生的专业名词现在听 来都是那么熟悉亲切！机械加实习给我们带来的 那些经验与感想，对于我们每一个人的工作学习 生活来说都是一笔财富对我们来说金工实习 是一次很好的学习、锻炼的机会通过这次虽短 暂而充实的实习我懂得了很多也感受到相互合 作的重要性同学们通过小组的形式一起学习， 一起努力，一起成功，一起快乐大学里连同班同学相处的机会都很少，感谢机加实习给了我们 这样一个机会让同学们之间的关系更为紧密与亲切为期十天的 金工实习在金属的回响中落下了大幕， 总。
