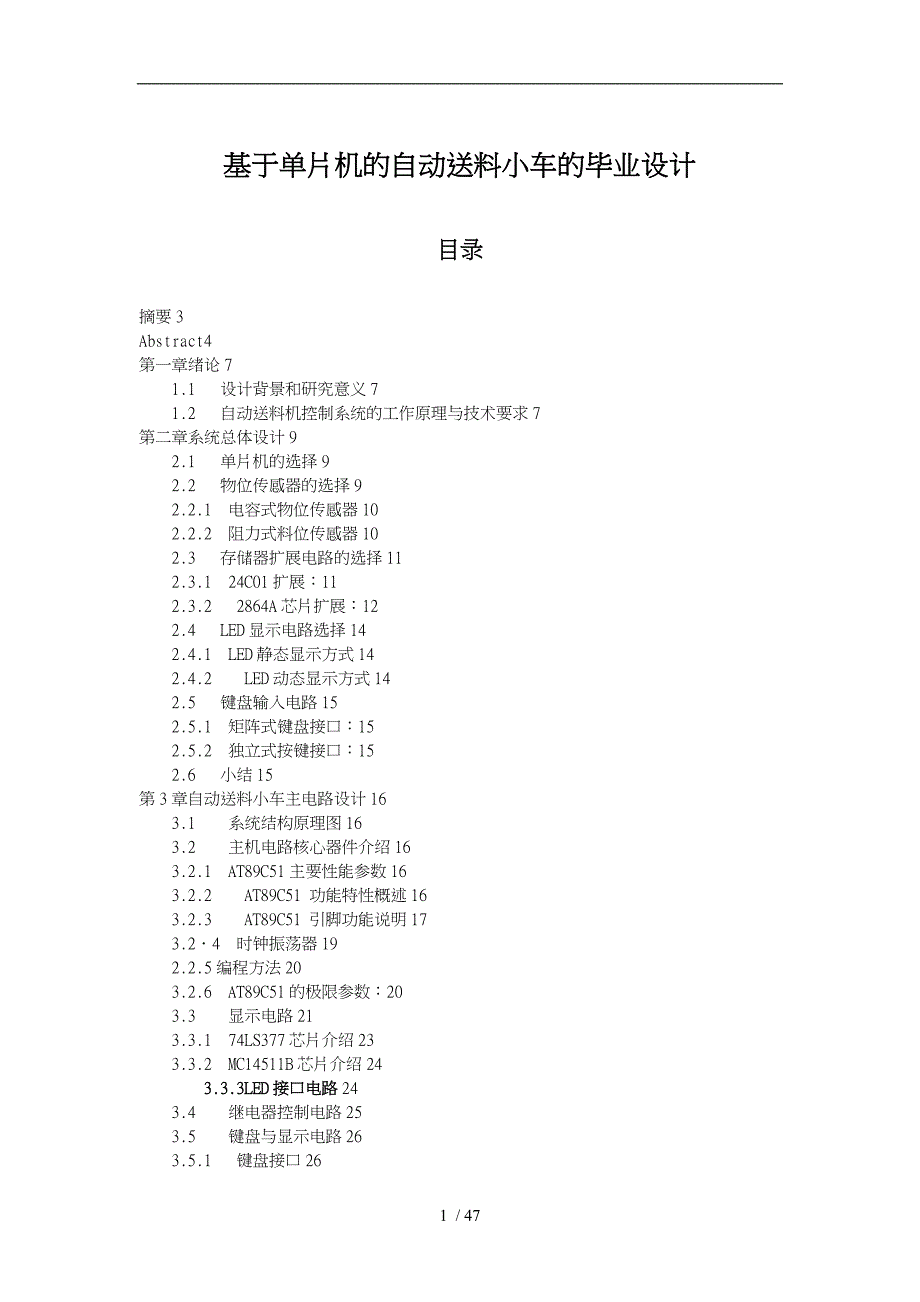

基于单片机的自动送料小车的毕业设计目录摘要3Abstract4第一章绪论71.1 设计背景和研究意义71.2 自动送料机控制系统的工作原理与技术要求7第二章系统总体设计92.1 单片机的选择92.2 物位传感器的选择92.2.1 电容式物位传感器102.2.2 阻力式料位传感器102.3 存储器扩展电路的选择112.3.1 24C01扩展：112.3.2 2864A芯片扩展：122.4 LED显示电路选择142.4.1 LED静态显示方式142.4.2 LED动态显示方式142.5 键盘输入电路152.5.1 矩阵式键盘接口：152.5.2 独立式按键接口：152.6 小结15第3章自动送料小车主电路设计163.1 系统结构原理图163.2 主机电路核心器件介绍163.2.1 AT89C51主要性能参数163.2.2 AT89C51 功能特性概述163.2.3 AT89C51 引脚功能说明173.2．4 时钟振荡器192.2.5编程方法203.2.6 AT89C51的极限参数：203.3 显示电路213.3.1 74LS377芯片介绍233.3.2 MC14511B芯片介绍243.3.3LED接口电路243.4 继电器控制电路253.5 键盘与显示电路263.5.1 键盘接口263.5.2 8255A芯片介绍273.5.3 8255A引脚功能283.6 外部存储器扩展电路303.7 料位开关333.8 小结35第4章系统软件设计364.1 系统的抗干扰与可靠性364.2 软件设计364.2.1 主程序364.2.2中断处理394.2.3编程扫描414.3 小结41结论42致谢43参考文献44程序清单45第一章 绪论1.1 设计背景和研究意义制造业是现代文明的支柱之一，其既占有基础地位，有处于前沿关键；它是工业发展光的主体又是国民经济持续发展的基础。
而在我国的乡镇企业、私营企业，由于受资金管理等方面的限制，一般送料绝大多数是采用人工手动送料，且缺乏保护装置，这造成“效率低，劳动强度大，事故发生率大”等特点 随着信息科技迅猛、市场经济的发展，国、国际市场竞争日益激烈，产品更新更为迅速，尤其是随着高新科技日新月异，产品的类型、工艺外形越来越复杂，精度要求越来越高，再加上企业经营与发展必会面对劳工的短缺 、 人工成本上要省力化、合理化与自动化的发展趋向！传统的手工送料已经不能满足要求，这时自动送料机就应运而生在今天现代科学技术的许多领域中，什么是送料机呢？顾名思义，送料机就是专门用于粒料,粉料,片状料，带状等材料的自动化，数控化，精确化的输送机器，是无论是轻工行业还是重工业都不可缺少的设备传统观念，送料机是借助于机器运动的作用力加力于材料，对材料进行运动运输的机器近代的送料料机发生了一些变化，开始将高压空气、超声波等先进技术用于送料技术中 近年来，由于单片机控制技术、检测技术与电力电子技术的发展，作为辅助装置的送料机构自动化水平也需越来越高提高自动化的水平不仅可以提高效率、产品的质量同时也能保证工人的人身安全而单片机就是实现自动控制重要的一环，它是单片微型计算机的简称；是把微型计算机的各个功能部件（中央处理CPU、随机存取存储器RAM、只读存储器ROM、I/O接口、定时器、计算器以与串行通信接口）集成在一块芯片上，构成一个完整的计算机。
单片机具有集成度高，体积小，成本低，控制能力强等诸多优点， 综上所述，在本着节约资金、降低成本，提高生产效率，保障人身安全的科学人性化管理的方针下对送料机构进行自动化设计此设计中自动加料机控制系统就是采用以单片机为核心的自动控制技术来实现功能的，这样就可以在不购买新设备的基础上对旧设备进行自动化改良，这不仅大大提高了工作的效率，使整个过程又快又稳又节约资金1.2 自动送料机控制系统的工作原理与技术要求本设计的由单片机控制的自动加料系统是根据加料工艺要求，（1）按下停止按钮后小车行驶到LS1原位停止.（2）当呼叫的按钮PB按下时，小车运行至呼叫的PB位置后停止，打开车门，下料10S后关车门,然后返回到LS1原位停止,并关门上料8S.以此来完成整个过程通过单片机控制继电器，继电器控制交流接触器，又由接触器控制电机等执行机构的运动控制系统的控制器由单片机89C51和扩展电路组成，单片机控制继电器，继电器控制交流接触器，又由接触器控制电机等执行机构的运动第二章 系统总体设计2.1 单片机的选择20世纪80年代以来，单片机的发展非常迅速，就通用单片机而言，世界上一些著名的计算机厂家已投放市场的产品就有50多个系列，数百个品种。
目前世界上较为著名的8位单片机的生产厂家和主要机型如下：美国Intel公司：MCS—51系列与其增强型系列美国Motorola公司：6801系列和6805系列美国Atmel公司：89C51等单片机美国Fairchild公司：F8系列和3870系列美国Rockwell公司：6500/1系列NS（美国国家半导体）公司：NS8070系列等等尽管单片机的品种很多，但是在我国使用最多的还是Intel公司的MCS—51系列单片机和美国Atmel公司的89C51单片机CS—51系列单片机包括三个基本型8031、8051、87518031部包括一个8位CPU、128个字节RAM，21个特殊功能寄存器（SFR）、4个8位并行I/O口、1个全双工串行口、2个16位定时器/计数器，但片无程序存储器，需外扩EPROM芯片比较麻烦，不予采用；8051是在8031的基础上，片集成有4K ROM，作为程序存储器，是一个程序不超过4K字节的小系统ROM的程序是公司制作芯片时，代为用户烧制的，出厂的8051都是含有特殊用途的单片机所以8051适合与应用在程序已定，且批量大的单片机产品中也不予采用；8751是在8031基础上，增加了4K字节的EPROM，它构成了一个程序小于4KB的小系统。
用户可以将程序固化在EPROM中，可以反复修改程序但其价格相对8031较贵8031外扩一片4KB EPROM的就相当与8751，它的最大优点是价格低随着大规模集成电路技术的不断发展，能装入片的外围接口电路也可以是大规模的也不予采用；AT89C51是美国ATMEL公司生产的低电压，高性能CMOS 8位单片机，片含4K bytes的可反复擦写的只读程序存储器（PEROM）和128bytes的随机存取数据存储器，器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片置通用8位中央处理器（CPU）和Flash存储单元功能强大AT89C51单片机可提供许多高性价比的应用场合，可灵活应用于各种控制领域此设计就采用AT89C512.2 物位传感器的选择物位是指贮存容器或工业生产设备里的液体、粉粒状固体、气体之间的分界面位置，也可以是互不相溶的两种液体间由于密度不等而形成的界面位置根据具体用途分为液位、料位、界位传感器或变送器物位不仅是物料耗量或产量、计量的参数，也是保证连续生产和设备安全的重要参数特别是在现代工业中，生产规模大，速度高，且常有高温、高压、强腐蚀性或易燃易爆物料，对于物位的监视和自动控制更是至关重要。
物位测量可用于计算物料储量对于粉粒体，必须考虑到颗粒间有空隙，应区分密度和容重密度是指不含空隙的物料每单位体积的质量，即通常的质量密度 ，如果乘以重力加速度g，就成为重力密度r，简称为重度容重是包含空隙在的每单位体积的重量v，也就是视在重度或宏观重度，它总要比颗粒物质本身的重度小，其差额决定于空隙率而空隙率又取决与许多因素例如颗粒形状、尺寸的一致程度、是否受外力压实、是否经受过振动、有无黏结性等，所以粉粒体物料的体积储量和质量储量之间不易精确换算，这是需要注意的 [1]2.2.1 电容式物位传感器利用物料介电常数恒定时极间电容正比与物位的原理，可构成电容式物位传感器根据电机的结构可将容式物位传感器分为三种：（1）适用于导电容器中的绝缘性物料，且容器为立式圆筒形，器壁为一极，沿轴线插入金属棒为另一极，其间构成的电容C与物位成比例也可悬挂带重锤的软导线作为电机2）适用于非金属容器，或虽为金属容器但非立式圆筒形，物料为绝缘性的这时在棒状电极周围用绝缘支架套装金属筒，筒上下开口，或整体上均匀分布多个孔，使外物位相同中央圆棒和与之同轴的套筒构成两个电极，其间电容和容器形状无关，只取决于物位所以这种电极只用于液位，粉粒体容易滞留在极间。
3）用于导电性物料，起外形和（1）一样，但中央圆棒电极上包有绝缘材料，电容是由绝缘材料的介电常数和物位决定的，与物料的介电常数无关，导电物料使筒壁与中央电极间的距离缩短为绝缘层的厚度，物位升降相当于电极面积改变电容式物位传感器无可动部件，与物料密度无关，但应注意物料中含水分时将对测量结果影响很大，并且要求物料的介电常数与空气介电常数差别大，需用高频电路所以不予采用2.2.2 阻力式料位传感器阻力式料位传感器是指物料对机械运动所呈现的阻挡力粉末颗粒状物料比液态物质流动性差，对运动物体有明显的阻力，利用这一特点可构成各种料位传感器：（1）重锤探索法：在容器顶部安装由脉冲分配器控制的步进电机，此电机正转时缓缓释放悬有重锤的钢索重锤下降到与料面接触后，钢索受到的合力突然减小，促使力传感器发出脉冲此脉冲改变门电路的状态，使步进电机改变转向重锤提升，同时开始脉冲计数待重锤升至顶部触与行程开关，步进电机停止转动，同时计数器也停止计数并显示料位（料位值即容器全高减去重锤行程之差）显示值一直保持到下次探索后刷新为另一值开始探索的触发信号可由定时电路周期性地供给，也可以人为地启动不进行探索时，重锤保持在容器顶部，以免物料将重锤淹埋。
万一重锤被物位埋没，排放物料时产生的强大拉力就可能拉断钢索报警措施与出料过滤栅但这种方法运用了逻辑电路和数字技术，可连续测量料位值并输出数字量，是数字传感器，但其采样是周期性的，对时间而言不连续，此设计不予采用；（2）旋桨或推板法：这是一种位式传感器，或称料位开关在容器壁的某一高度处装小功率电动机，其轴伸入容器，末端带有桨状叶片叶片不接触物料时，自由旋转的空载状态下电动机的电流很小，一旦料位上升到与叶片接触，转动阻力增加，甚至成堵转状态，电流显著加大根据电流的大小使继电器的接点动作，发出料位报警或位式控制信号如电机轴经过曲柄连杆机构变为往复运动，则可带动活塞或平板在容器中做推拉动作，即成推板法旋桨法或推板法不一定都是靠电机电流的大小时继电器接点动作，也可以利用离合器或连杆上的传动机构，在叶片或推板负载增大时改变电接点的通断状态所用电动机应能在长时间堵转状态下，或离合器打滑状态下，不致过热而损坏这类原理构成的料位开关，只能安装在容器壁上，安装高度取决于动作所对应的料位值应用不那么广泛，所以此设计也不予采用3）音叉法：根据物料对振动中的音叉有无阻力探知料位是否到达或超过某高度，并发出通断信号，这种原理不需要大幅度的机械运动，驱动功率小，机械结构简单、灵敏而可靠。
音叉由弹性良好的金属制成，本身具有确定的固有频率，如外加交变力的频率与其固有频率一致，则叉体处于共振状态由于周围空气对振动的阻尼微弱，金属部的能量损耗又很少，所以只需微小的驱动功率就。
