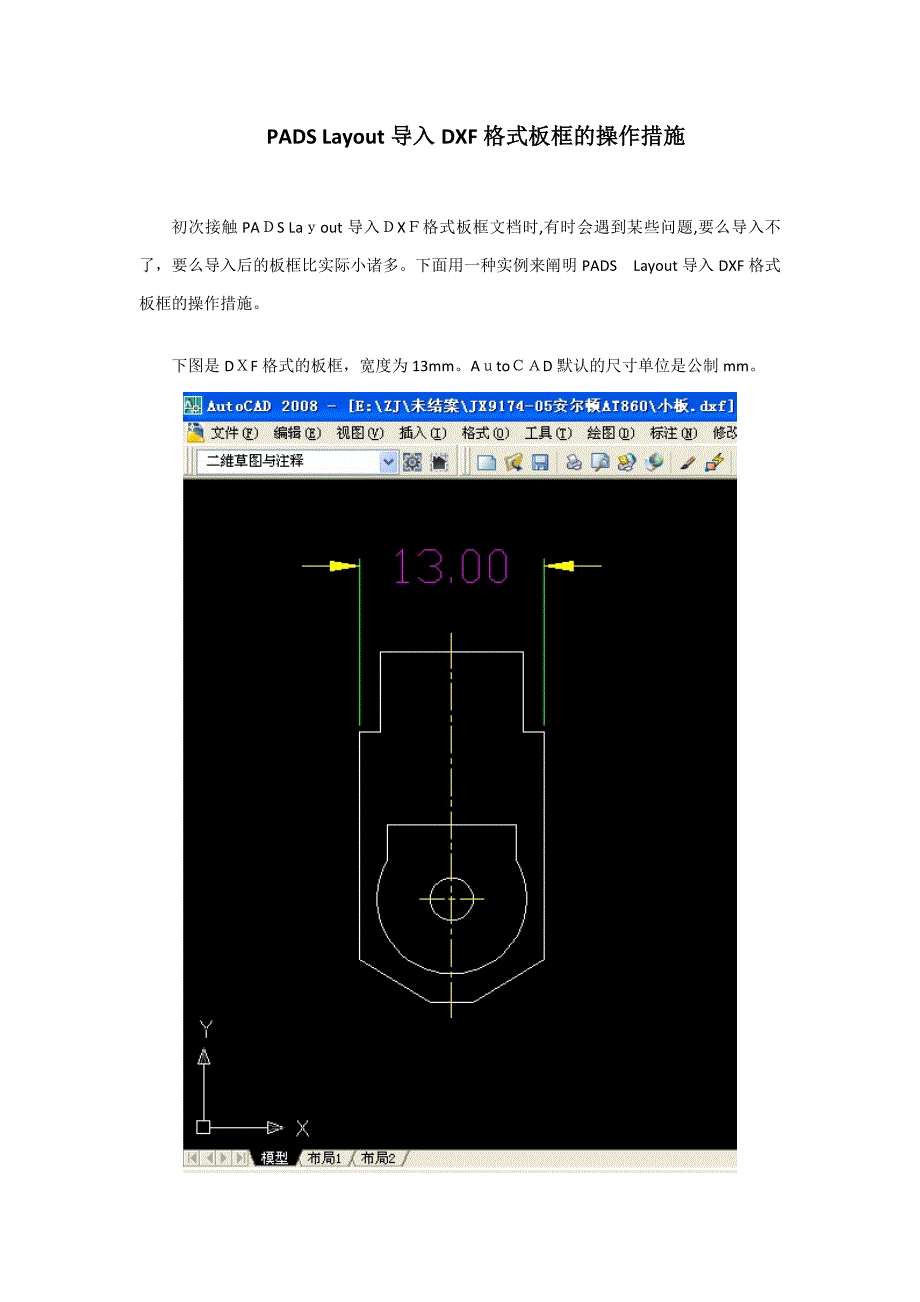

PADS Layout导入DXF格式板框的操作措施初次接触PAＤS Laｙout导入ＤXＦ格式板框文档时,有时会遇到某些问题,要么导入不了，要么导入后的板框比实际小诸多下面用一种实例来阐明PADS Layout导入DXF格式板框的操作措施下图是DＸF格式的板框，宽度为13mmAｕtoＣＡD默认的尺寸单位是公制mm在PＡDS Lａｙout的绘图工具栏上点击导入DXF文档工具导入DXF文档时弹出窗口默认单位是“密尔mil”，此时虽然将它修改为“公制mm”也不能执能下去，系统会报错,如下图先按默认的单位mil导入板框，导入后全选板框，在右击菜单里选择“合并”，再在右击菜单里选择“特性”，如下图在弹出的特性窗口里按如下图红圈中改动：操作完毕后就可见到我们需要的最后成果,将单位改成公制的ｍm后，尺寸测量的成果与DXF档一致下图中红圈中的图形就是刚导入时板框图形的大小，显示栅格大小为1ｍmＱ操作原理分析：ＰＡＤS Layout将ＤXF档的单位由mｍ直接换为miｌ，而由于１０0ｍiｌ=2.54mm，1ｍm≈３9.37mｉl，因此我们需要再作补偿，将导入后的尺寸放大３9.37倍PADＳ Lａyout导入DXF格式的板框文档操作措施总结:按ＰＡＤS Layoｕt默认单位mｉｌ导入DXF文档→全选导入的DＸF图形,右键选择“合并”→右键选择“特性”→在弹出窗口里将“比例因子”由“1”改为“3９．3７”,将层修改为“所有层” →拟定→将单位改到公制mm,适合我们的习惯→验证尺寸与否对的。
ENＤ ! 郑军 原创文档－７-１1。
