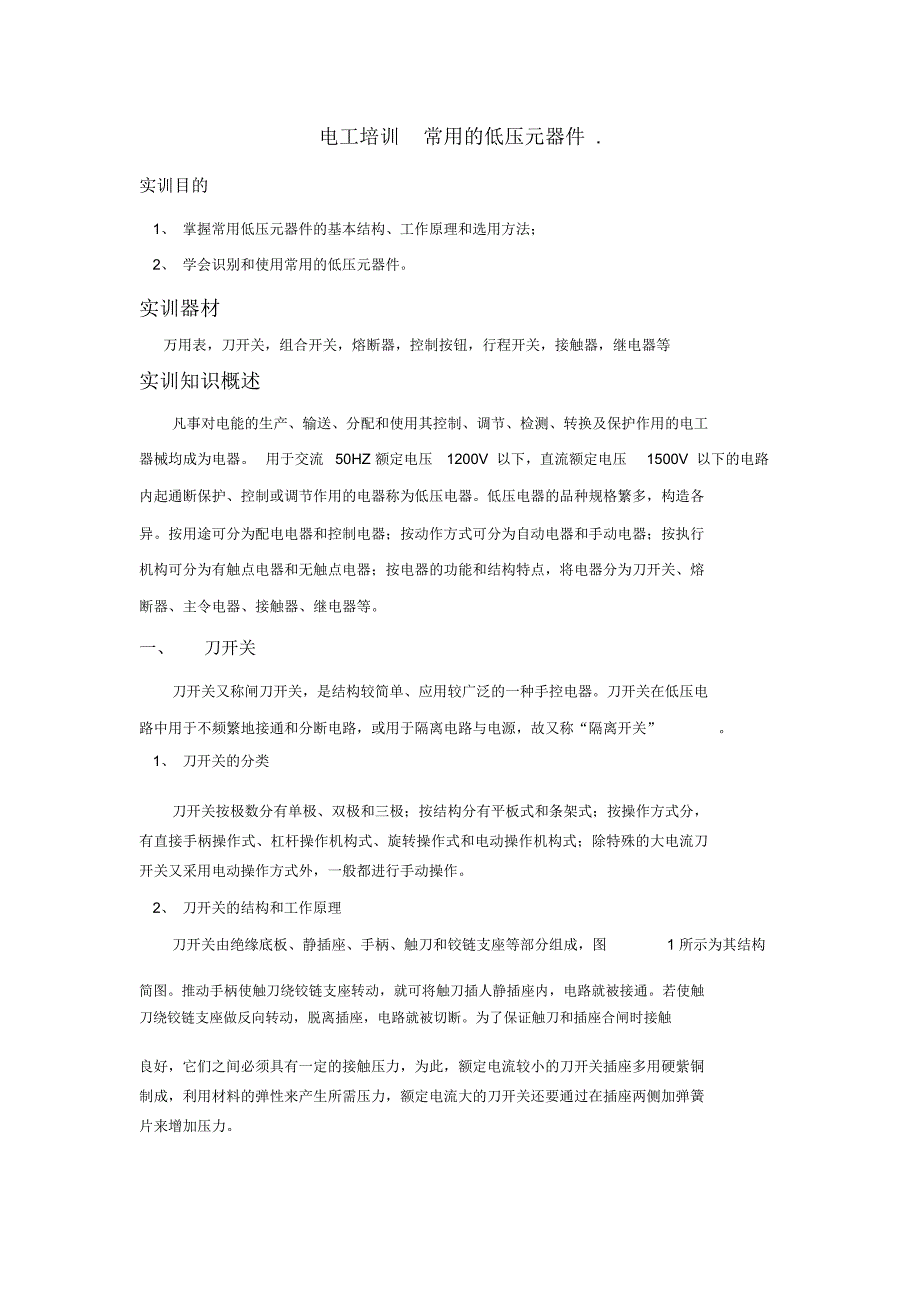

电工培训 常用的低压元器件 .实训目的1、 掌握常用低压元器件的基本结构、工作原理和选用方法；2、 学会识别和使用常用的低压元器件实训器材万用表，刀开关，组合开关，熔断器，控制按钮，行程开关，接触器，继电器等实训知识概述凡事对电能的生产、输送、分配和使用其控制、调节、检测、转换及保护作用的电工器械均成为电器 用于交流 50HZ 额定电压 1200V 以下，直流额定电压 1500V 以下的电路内起通断保护、控制或调节作用的电器称为低压电器低压电器的品种规格繁多，构造各异按用途可分为配电电器和控制电器；按动作方式可分为自动电器和手动电器；按执行机构可分为有触点电器和无触点电器；按电器的功能和结构特点，将电器分为刀开关、熔断器、主令电器、接触器、继电器等一、 刀开关刀开关又称闸刀开关，是结构较简单、应用较广泛的一种手控电器刀开关在低压电路中用于不频繁地接通和分断电路，或用于隔离电路与电源，故又称“隔离开关” 1、 刀开关的分类刀开关按极数分有单极、双极和三极；按结构分有平板式和条架式；按操作方式分，有直接手柄操作式、杠杆操作机构式、旋转操作式和电动操作机构式；除特殊的大电流刀开关又采用电动操作方式外，一般都进行手动操作。
2、 刀开关的结构和工作原理刀开关由绝缘底板、静插座、手柄、触刀和铰链支座等部分组成，图 1 所示为其结构简图推动手柄使触刀绕铰链支座转动，就可将触刀插人静插座内，电路就被接通若使触刀绕铰链支座做反向转动，脱离插座，电路就被切断为了保证触刀和插座合闸时接触良好，它们之间必须具有一定的接触压力，为此，额定电流较小的刀开关插座多用硬紫铜制成，利用材料的弹性来产生所需压力，额定电流大的刀开关还要通过在插座两侧加弹簧片来增加压力图 1 刀开关的结构简图1- 电源进线座 2- 动触头 3- 熔丝 4- 负载线 5- 负载接线座 6- 瓷底座 7- 静触头 8- 胶木片刀开关在分断有负载的电路时，其触刀与插座之间会产生电弧为此采用速断刀刃的结构，使触刀迅速拉开，加快分断速度，保护触刀不致被电弧所灼伤对于大电流刀开关，为了防止各极之间发生电弧闪烁，导致电源相间短路，刀开关各极间设有绝缘隔板，有的设灭弧罩3、刀开关的符号刀开关的图形符号和文字符号如图 2 所示图 24 、刀开关的型号含义5、刀开关的选用原则刀开关的主要功能是隔离电源在满足隔离功能要求的前提下，选用的主要原则是保证其额定绝缘电压和额定工作电压不低于线路的相应数据，额定工作电流不小于线路的计算电流。
当要求有通断能力时，须选用具备相应额定通断能力的隔离器如需接通短路电流，则应选用具备相应短路接通能力的隔离开关二、组合开关组合开关又称转换开关，它实质上也是一种刀开关，只不过一般刀开关的操作手柄是在垂直于其安装面的平面内向上或向下转动，而组合开关的操作手柄则是在平行于其安装面的平面内向左或向右转动而已它的刀片是转动式的，操作比较轻巧，它的动触头（刀片）和静触头装在封装的绝缘件内，采用叠装式结构，其层数由动触头数量决定，动触头装在操作手柄的转轴上，随转轴旋转而改变各对触头的通断状态它一般用于非频繁的接通和分断电路、 接通电源和负载、 测量三相电压以及控制小容量异步电动机的正反转和 Y ／△ 起动等1、组合开关的结构组合开关的结构如图 3 所示图 3 1- 手柄 2- 转轴 3-弹簧 4- 凸轮 5- 绝缘杆 6-绝缘垫板7- 动触片 8-静触片 9- 接线柱2、组合开关的符号组合开关的文字符号和图形符号如图 4 所示图 43 、组合开关的型号含义组合开关的型号含义如下：组合开关的主要技术参数有额定电压、额定电流、极数等其中额定电流有10A、25A 、60A等几级全国统一设计的常用产品有HZS、HZ10 系列和新型组合开关HZ15等系列。
三、熔断器熔断器是一种广泛应用的简单而有效的保护电器在使用中，熔断器中的熔体（也称为保险丝）串联在被保护的电路中，当该电路发生过载或短路故障时，如果通过熔体的电流达到或超过了某一值，则在熔体上产生的热量便会使其温度升高到熔体的熔点，导致熔体自行熔断，达到保护的目的1、 熔断器的结构与工作原理熔断器主要由熔体和安装熔体的熔管或熔座两部分组成熔体由熔点较低的材料如铅、锌、锡及铅锡合金做成丝状或片状熔管是熔体的保护外壳，由陶瓷、绝缘刚纸或玻璃纤维制成，在熔体熔断时兼起灭弧作用熔断器熔体中的电流为熔体的额定电流时，熔体长期不熔断；当电路发生严重过载时，熔体在较短时间内熔断；当电路发生短路时，熔体能在瞬间熔断熔体的这个特性称为反时限保护特性，即电流为额定值时长期不熔断，过载电流或短路电流越大，熔断时间越短由于熔断器对过载反应不灵敏，不宜用于过载保护，主要用于短路保护常用的熔断器有瓷插式熔断器和螺旋式熔断器两种，它们的外形结构和符号如图5 所示图5熔断器外形结构及符号1- 动触片2-熔体3- 瓷盖1- 瓷帽2-小红点标志3- 熔断管4- 瓷套4- 瓷底5-静触点6- 灭弧室5-下接线端6- 瓷底座7- 上接线端3、 熔断器的选择熔断器的选择主要是选择熔断器的种类、 额定电压、额定电流和熔体的额定电流等。
熔断器的种类主要由电气控制系统整体设计时确定， 熔断器的额定电压应大于或等于实际电路的工作电压， 因此确定熔体电流是选择熔断器的主要任务， 具体有下列几条原则：( 1 ）电路上、下两级都装设熔断器时，为使两级保护相互配合良好，两极熔体额定电流的比值不小于1.6 :1 2）对于照明线路或电阻炉等没有冲击性电流的负载，熔体的额定电流（IfN）应大于或等于电路的工作电流（I e ） ,即 IfNI e 3 ）保护一台异步电动机时，考虑电动机冲击电流的影响，熔体的额定电流按下式计算： I fN (1.5- 2.5)I N 4）保护多台异步电动机时，若各台电动机不同时启动，则应按下式计算：I fNN max I N式中， I N max -容量较大的一台电动机的额定电流；I N -其余电动机额定电流的总和四、主令电器主令电器是用来发布命令、 改变控制系统工作状态的电器， 它可以直接作用于控制电路，也可以通过电磁式电器的转换对电路实现控制，其主要类型有控制按钮、行程开关、接近开关、万能转换开关、凸轮控制器等一）控制按钮控制按钮是一种典型的主令电器其作用通常是用来短时间地接通或断开小电流的控制电路，从而控制电动机或其它电器设备的运行。
1、控制按钮的结构与符号常用控制按钮的外形结构与符号如图 6 所示：图 6典型控制按钮的内部结构如图 7 所示：图 71 —按钮帽； 2—复位弹簧； 3—桥式触头； 4 —常闭触头或动断触头； 5—常开触头或动合触头2、控制按钮的种类及动作原理( 1 ）按结构形式分①旋钮式― 用手动旋钮进行操作②指示灯式― 按钮内装入信号灯显示信号③紧急式― 装有蘑菇型钮帽，以示紧急动作 2 ）按触点形式分①动合按钮― 外力未作用时（手未按下），触点是断开的，外力作用时，触点闭合，但外力消失后，在复位弹簧作用下自动恢复原来的断开状态②动断按钮― 外力未作用时（手未按下），触点是闭合的，外力作用时，但外力消失后在复位弹簧作用下恢复原来的闭合状态③复合按钮― 既有动合按钮，又有动断按钮的按钮组，称为复合按钮按下符合按钮时，所有的触点都改变状态，即动合触点要闭合，动断触点要断开但是，两对触点的变化是有先后次序的，按下按钮时，动断触点先断开，动合触点后闭合；松开按钮时，动合触点先复位，动断触点后复位3、控制按钮的型号含义按钮开关型号表示方法及含义为：（二）行程开关某些生产机械的运动状态的转换，是靠部件运行到一定位置时由行程开关发出信号进行自动控制的。
例如，行车运动到终端位置自动停车，工作台在指定区域内的自动往返移动，都是由运动部件运动的位置或行程来控。
