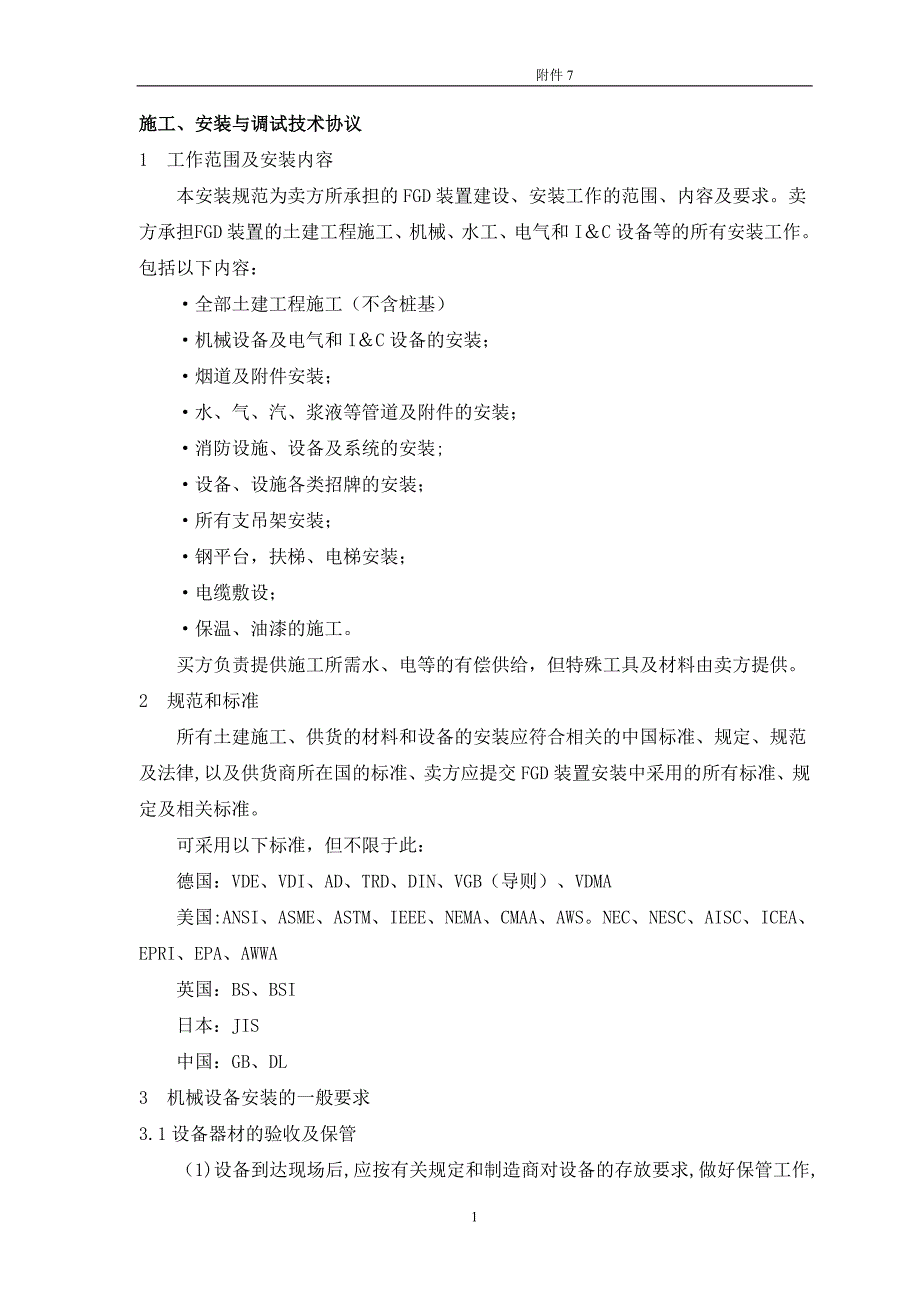

附件7施工、安装与调试技术协议1 工作范围及安装内容本安装规范为卖方所承担的FGD装置建设、安装工作的范围、内容及要求卖方承担 FGD装置的土建工程施工、机械、水工、电气和I＆C设备等的所有安装工作包括以下内容：·全部土建工程施工（不含桩基）·机械设备及电气和I＆C设备的安装；·烟道及附件安装；·水、气、汽、浆液等管道及附件的安装；·消防设施、设备及系统的安装;·设备、设施各类招牌的安装；·所有支吊架安装；·钢平台，扶梯、电梯安装；·电缆敷设；·保温、油漆的施工买方负责提供施工所需水、电等的有偿供给，但特殊工具及材料由卖方提供2 规范和标准所有土建施工、供货的材料和设备的安装应符合相关的中国标准、规定、规范及法律,以及供货商所在国的标准、卖方应提交FGD装置安装中采用的所有标准、规定及相关标准可采用以下标准，但不限于此：德国：VDE、VDI、AD、TRD、DIN、VGB（导则）、VDMA美国:ANSI、ASME、ASTM、IEEE、NEMA、CMAA、AWSNEC、NESC、AISC、ICEA、EPRI、EPA、AWWA英国：BS、BSI日本：JIS中国：GB、DL3 机械设备安装的一般要求3.1设备器材的验收及保管（1)设备到达现场后,应按有关规定和制造商对设备的存放要求,做好保管工作,防止设备遭受损伤、腐蚀、变形、变质和丢失.（2)主要设备现场开箱前，卖方应通知买方到场与卖方共同进行开箱检查与验收,但此项检查和验收并不减轻卖方应负的全部责任。
3)设备交付安装时应具备下列技术文件:a）制造厂图纸(总图、结构图、装配图）b）设备交货清单及装箱清单c）随机供应的图纸和技术文件的清单d）产品使用说明书(安装、运行、维护说明）e)产品出厂合格证明书，包括总装记录、部套试验记录、重要零部件材料理化性能检验记录f）施工使用的重要材料，如优质钢、合金钢及特殊焊接材料等，这些材料必须符合设计规定及有关国家产品标准，并应具有性能试验证件4）运到施工现场已涂衬防腐层的设备，验收时必须检查防腐层的质量并记录,如发现缺陷，应分析原因，查清责任，并及时进行处理或更换3.2对建筑工程的配合要求设备开始安装时,交付安装的建筑工程及现场应具备下列条件:(1)二次浇灌的混凝土达到设计强度，并验收合格；(2)设备基础浇灌完毕，模板拆除，混凝土达到设计强度的70％以上，并验收合格；（3）土建施工的模板、脚手架、剩余材料、杂物和垃圾等已清除干净；（4）场地平整坚实，不积水场地应能承受所放置设备的重量和安装用设备的重量,有足够的存放面积并有周转余地：(5)施工地点周围温度一般应保持+5℃以上：（6）具有通往设备存放场、组合场和安装场地的运输道路；（7）有足够的水、电、压缩空气;(8）安装场地和生产运行机组之间应有适当的隔离设施；3。
3对建筑工程施工的要求（1）基础混凝土表面应平整,无裂纹、孔洞、蜂窝、麻面和露筋等现象：（2）设计要求抹面和粉饰的部分，抹面应平整、光滑、牢固，无掉粉现象；（3)地脚螺栓孔内必须清理干净,螺栓孔中心线对基准线偏差不大于5毫米，孔应畅通，并无横穿的钢筋和遗留的杂物4）预埋地脚螺栓及铁件的材质、型号、纵横中心线和标高，都应符合图纸要求预埋螺栓的中心偏差应不大于2毫米，标高偏差应不大于3毫米，临时预埋件的位置也应符合要求3.4设备系统的严密性试验（l）各类管道系统安装完毕后，应进行严密性水压试验，以检查各连接部位（焊缝、法兰或丝扣接口等）的严密性2）承压设备容器应按设计或制造商规定的压力进行严密性试验,试验压力不得低于中国国家标准的要求3)对开口容器作灌水试验或对焊缝进行渗油试验，应严密不漏3.5采用的施工及验收标准（l）机械设备安装施工应遵循(或符合)下列施工及验收规范,但不限于此：·DL5031-94电力建设施工及验收技术规范（管道篇）·DL5007—92电力建设施工及验收技术规范(火力发电厂焊接篇）·GB10060－93电梯安装验收规范·GBJ310一88电梯安装工程质量检验评定标准·TJ231机械设备安装工程施工及验收规范·GB50205-—95钢结构工程施工及验收规范·SDJ68－85火力发电厂热力设备和管道保温材料技术条件及检验方法·JGJ82－91钢结构高强度螺栓连接的设计、施工及验收规程（2）如采用的标准及规范不能满足设备安装及施工的要求,则采用卖方推荐的有关规定、标准，并经买方确认。
4 电气装置安装范围及安装要求41 电气安装工作范围电气安装工作的范围如下：·6kV开关柜；·6/04kV脱硫变压器；·04kV低压配电柜；·直流、UPS、蓄电池及相关设备;·照明、检修及动力设施；·防雷及接地系统;·通信系统·电缆敷设、接线、埋管及电缆构筑物；防火阻燃设施（所有电缆必须入沟、桥架或埋管，不能裸露)·滑线安装·其他；电缆头、线鼻子及保护套等附件随电缆一起由卖方供货具体工作及服务与分工参见第一卷4.2 电气装置安装施工要求电气装置安装施工应遵循（或符合）IEC、GB、DL 中施工及验收规范.安装施工应遵循如下规范，但不仅限于此编号名 称标准号备 注1火电施工质量检验及评定标准（第五篇电气装置)(83）水电基火字第137号2火电工程调整试运质量检验及评定标准建质[1996］111号替代（83）水电基火字第137号（第十一篇)3电气装置安装工程高压电器施工及验收规范GBJ 147－904电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范GBJ 148－905电气装置安装工程电气设备交接试验标准GB 50150－916电气装置安装工程电缆线路施工及验收规范GB 50168－927电气装置安装工程接地装置施工及验收规范GB 50169－928电气装置安装工程旋转电机施工及验收规范GB 50170－929电气装置安装工程盘、柜及二次回路接线施工及验收规范GB 50171－9210电气装置安装工程蓄电池施工及验收规范GB 50172－9311电气装置安装工程电梯电气装置施工及验收规范GB 50182－9312电气装置安装工程低压电器施工及验收规范GB 50254－9613电气装置安装工程电力变流设备施工及验收规范GB 50255－9614电气装置安装工程起重机电气装置施工及验收规范GB 50256－9615电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范GB 50257－9616电气装置安装工程1kV及以下配线工程施工及验收规范GB 50258－9617电气装置安装工程电气照明装置施工及验收规范GB 50259－9618火力发电厂基本建设工程启动及竣工验收规程（1996版）电建[1996]159号5 仪表及控制设备安装的一般规定 安装工作标准不能低于中华人民共和国能源部《电力建设施工及验收技术规范》（SDJ 5011-92）的要求。
5.1每一压力、差压和液位（容器外）仪表应提供仪表隔离、平衡和排污方法5.2压力和差压变送器、开关等应成套组装设在柜子内柜子应适合于户外安装或较脏的环境中.具体要求如下:（l）如果就地环境有要求，户外安装的仪表柜应有绝热和加热措施，以防止冻结和结露.加热器应是温度可控的，并有单独的温度传感器、异常状态的报警.也应有通风措施防止柜子温度过高.(2)机架和柜子应设计制造为便于仪表的校验和维护，而不须拆卸其它仪表和架样管3）机架和柜子应有一个排污、疏水母管，用来排除液体，每一机架或柜子都应有排污、疏水阀门5.3从主设备接头到仪表的取样管应是连续倾斜的没有高点在仪表通过易位或其它措施仍不能满足本要求的地方，应提供高点排放口（包括安装工具).5.4取样管的设计应能允许与主设备上的接头移动，和在增压过程中的热膨胀取样管的支撑面应进行限制以防下垂，并遵从所推荐的方式.取样管为不锈钢5.5如果I＆C供货商在其设计中采用气动仪表和气动调节装置，供货商应提供这些仪表、调节器所需的气源、管件、阀门和附件与气源母管相连的管道应是不锈钢管 由单个用户所提供的气源应采用韧化铜管和压接式固定件不应采用法兰型固定件。
管件的大小不应影响气动阀操作器在设计行程范围内工作5.6暴露于冻结环境中架空管路应用伴热和绝热措施伴热系统应能连续检查和温度监视7安装于每一高位排放处的排污阀门的数量应同与工艺相连接的阀门数量相一致.5.8仪表盘、台的安装： 所有的控制屏、台、盘、柜的安装由卖方进行 搬运和安装仪表盘时(包括盘、台、屏、柜、箱等）、不应损坏盘上设备及油漆 盘底座按卖方提供的施工详图制作、其误差不应超过010％，最大误差不得超过3mm. 盘的安装应牢固、垂直、平整，安装尺寸误差应符合要求 仪表盘一般应有良好接地，如有特殊要求应按设计进行9控制阀门安装： 控制阀安装应在其上游和下游配有压力接头 控制阀应在其上游和下游配置隔离阀在控制阀失灵维修或其它原因）将会影响FGD运行时,应装设旁路阀这些阀门一定要准确确定其尺寸,包括阀门特性，以适合就地手操和远方操作10温度测量装置的安装： 测温元件应装在能代表被测介质温度的地方，不应装在管道和设备的死角处 测温元件应装在不受剧烈振动，便于维护、检修的地方. 在压力管道上的开孔和焊接，一般应在管道正式安装前进行，所有开孔不得损坏原管道设备防腐内衬的完整性和防腐功能。
测温元件安装后，应有标明设计编号、名称及用途的标志牌 热电偶、热电阻的感热端，一般插至被测介质的管道中心 测量表面温度的热电偶感热端应与被测热表面接触良好11电缆敷设安装: 电缆及管道安装应依照相关的标准由卖方设计电缆及敷设系统（如电缆支架、桥架、电缆沟等）和负责安装控制电缆导线应经端子盒或设备的端子排端接端子排上的结线端子部分可以采用卷口,也可采用平口或者垫片压接导线应用棘爪型工具以防压力不当引起松动12仪表和控制设备实装应遵循（或符合）以下施工及验收规定，但不限于此： ·SDJ5011－92电力建设施工及验收技术规范（热工仪表及控制装置篇）5.13如采用标准及规范不能满足仪表及控制设备安装及施工的要求,则采用供货商推荐的有关规定、标准,并经买方确认14 烟气测试仪表的供货、安装由卖方负责6 土建施工、安装的要求6.1 概述 本项目是设计、供货、建设施工的EPC承包工程，本章是脱硫区土建施工、安装技术规范,除此以外，还必须考虑本章中没有明确指出，但可能存在的与其它章节的冲突卖方应对脱硫区施工、安装、管理和实施负全部责任，买方、买方代表以及买方委托和授权的买方工程师、监理有权对卖方的施工管理实施工作进行监督和指导。
6.2 施工范围和界限 脱硫区土建施工、安装均为卖方范围不含桩基，但基础开挖、桩头处理等应属于卖方的范围3 施工应遵守的技术规范 土建施工、安装应执行最新出版的有关设计、施工。
