IBR工艺原理介绍及工程实例

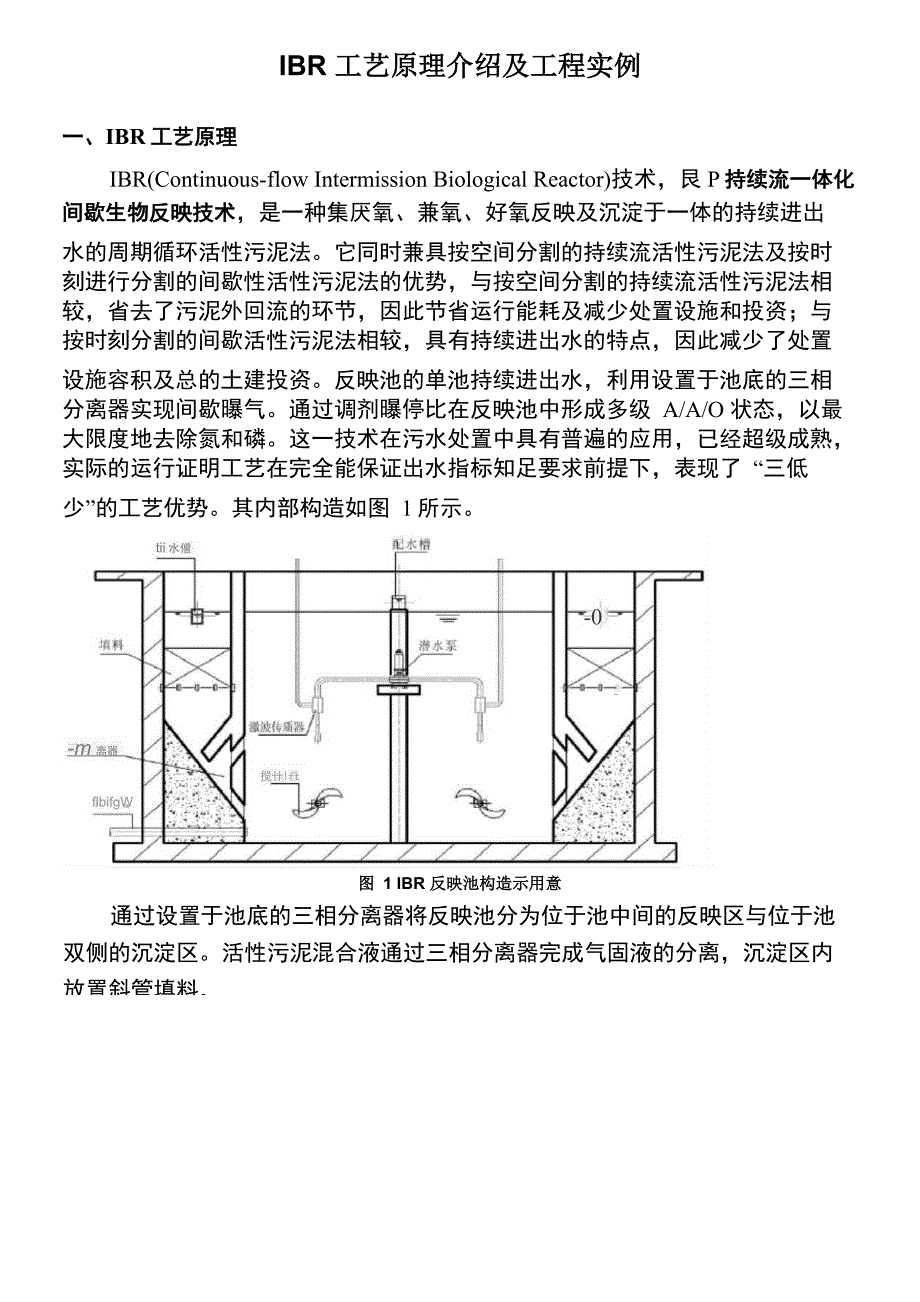

IBR 工艺原理介绍及工程实例一、IBR工艺原理IBR(Continuous-flow Intermission Biological Reactor)技术，艮P持续流一体化间歇生物反映技术，是一种集厌氧、兼氧、好氧反映及沉淀于一体的持续进出水的周期循环活性污泥法它同时兼具按空间分割的持续流活性污泥法及按时 刻进行分割的间歇性活性污泥法的优势，与按空间分割的持续流活性污泥法相 较，省去了污泥外回流的环节，因此节省运行能耗及减少处置设施和投资；与 按时刻分割的间歇活性污泥法相较，具有持续进出水的特点，因此减少了处置设施容积及总的土建投资反映池的单池持续进出水，利用设置于池底的三相 分离器实现间歇曝气通过调剂曝停比在反映池中形成多级 A/A/O 状态，以最 大限度地去除氮和磷这一技术在污水处置中具有普遍的应用，已经超级成熟， 实际的运行证明工艺在完全能保证出水指标知足要求前提下，表现了 “三低少”的工艺优势其内部构造如图 1所示0-D-搅卄!ft-m离器flbifgW图 1 IBR 反映池构造示用意通过设置于池底的三相分离器将反映池分为位于池中间的反映区与位于池 双侧的沉淀区活性污泥混合液通过三相分离器完成气固液的分离，沉淀区内 放置斜管填料，tii水僧形成沉淀的污泥自滑回流至生物反映区内，使反映池实现无 动力内循环；清水由池顶出水槽搜集后排放，可实现持续进水出 水，幸免了传统 CASS 工艺中通过设置滗水器及其水位操纵系 统带来的设备投资大，操纵环节多的缺点。

另外，反映池内采纳 潜水泵+激波传质器的射流曝气方式，与传统 CASS 工艺相较， 减少了鼓风机房和曝气管路系统激波传质器是将两级射流曝气 与隐形双吸搅拌技术相结合的专利技术，具有可切割活性污泥絮 体，强化气液传质进程，维持高生物量反映等特点经激波传质 器切割的活性污泥与常规活性污泥相较，具有粒径小、密度大、 比表面积大、吸附能力强等特点，有效提高了生物反映器的有机 物去除成效采纳 IBR 工艺，通过调剂曝气、搅拌、静沉时刻比调剂反映 池 A/A/O 状态，脱氮除磷成效稳固，抗冲击负荷能力强；污泥 泥龄长,SVI低，产泥量少，沉降性能好；采纳潜水射流曝气方 式，激波传质器曝气后氧利用率高水池较深，占地面积小；IBR 内置三相分离器替代常规 SBR 滗水器，结构简单易于操作治理， 提高了活性污泥沉淀效率；采纳一体化结构设计，不需建设二沉 池，节省土建投资；所需设备少，动力消耗少，节省运行投资； 技术先进，已经成为适合中小城市及乡镇污水处置的成熟技术 已有大量乡镇污水处置工程实例IBR 工艺具有突出的优势，与空间系列的持续流活性污泥法 相较，它省去了污泥及混合液回流、二沉池等环节，因此节省运 行能耗及减少相关设施；与时刻系列的间歇流活性污泥法相较， 具有持续进出水的特点，省去了滗水器，增加了处置设施的利用 效率，并减少了提升水头。

因此， IBR 工艺是污水处置工艺的一 种创新，脱氮除磷成效好，节省基建投资，处置能耗低，是一个 全新的适合城镇污水处置的工艺，值得大力推行图 2 IBR 工艺流程图IBR 生物处置工艺针对小城镇污水水量及水质转变大的特点，将综合反映池运行周期操纵在6h,天天4个周期，每一个 周期按顺序先曝气3 h，然后搅拌1.5 h，最后静置1.5 h，每一个 时期的时刻可调范围为0 ~ 300 min二IBR工程实例IBR 技术目前已经实际应用：湖北仙桃毛嘴镇污水处置厂 (4000 m3/d)、贵州贞丰污水处置厂(8000 m3 /d)、贵州赫章污水处 置厂(1°°00 m3/d)、贵州普安污水处置厂(4000 m3/d)、贵州册亨污 水处置厂(4000 m3/d)、中国一拖集团废水回用工程(3600 m3 /d)、 武汉市江夏区五里界污水厂(4000m3/d)、湖北省仙桃市第三污水 处置厂(4000 m3/d)、贵州省遵义市新蒲新区新舟镇污水厂(3000 m3/d)等几十个项目 同时据了解，湖南、广西及海南等省份部 份乡镇正采纳此工艺进行前期设计工作。
