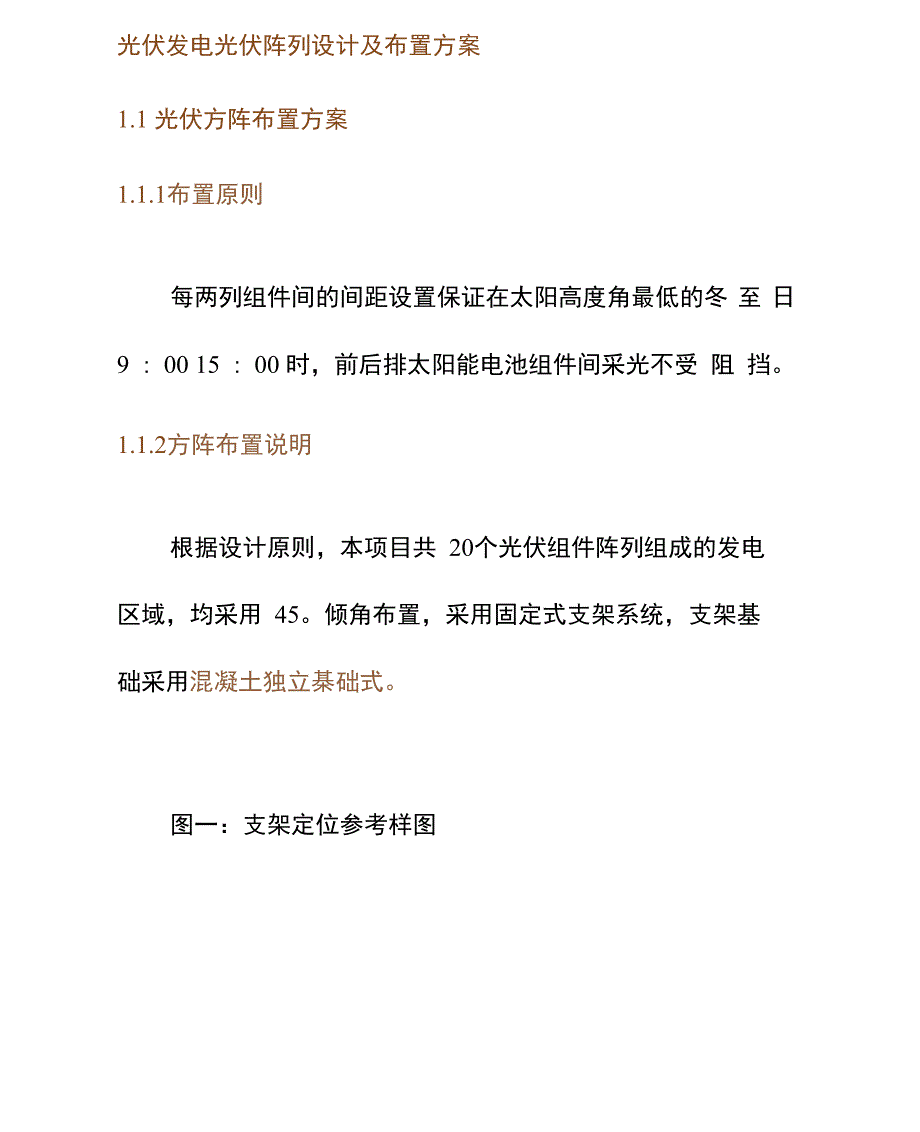

光伏发电光伏阵列设计及布置方案1.1 光伏方阵布置方案1.1.1布置原则每两列组件间的间距设置保证在太阳高度角最低的冬 至 日 9 ： 00 15 ： 00 时，前后排太阳能电池组件间采光不受 阻 挡1.1.2方阵布置说明根据设计原则，本项目共 20个光伏组件阵列组成的发电 区域，均采用 45倾角布置，采用固定式支架系统，支架基 础采用混凝土独立棊础式图一：支架定位参考样图*1. 2光伏阵列设计121 光伏子方阵设计—个lMWp的光伏方阵，由太阳能电池组件经过串并联 组成将组件串联得到并网逆变器所要求的电压，再将串联 组件并联达到逆变器的功率要求1、太阳能电池串联组件数量计算：根据逆变器的技术参数，最高输入电压为1100V，工作电压范围为500 1100V ；组件的开路电压为37.62V ；最大工作点的工作电压30.36V ；开路电压温度系数为-0.33%/°Co1） 组件开路电压因温差升压百分比最高值：65*0.003=21.45% （温度范围+25°C-40°C 考虑）；2) 组件开路因温差升压值：21.45%*37.62=8.1V ；3) 组件开路最高升压值： 37.62+8.1=45.72V；4) 组件串联最大数量：1100/45.72人24块；5) 选择组件串联数量： 20 块。
2、lMWp子方阵太阳能电池数量计算：单个发电单元的容量为lMWp，组件串并联接线：1) 20 块组件串联为一路，每一路串联容量为20*255=5.lkWp、输出电压 20*30.36=607.2V ；2) 每一台逆变器上太阳能电池组件并联数= 1000/2/5.1=98，因 PV 输入数量是 3，选择一台逆变器并联数为 99；3) 2*99=198 组件并联组成一个发电单元，其子方阵太阳能电池数量为 3960 块，容量为 198*5.l = 1009.8kWp，占地而积 147.54*77.5=11434.35m21.2.2 光伏总方阵容量、电池总数量及占地而积1) 20MWp 并网系统由 20 个发电单元组成，总容量= 1009.8*20=20, 196kWp ；2) 太阳能电池总数量=(20*198)*20=79, 200 块，占地总 而积 319*749.7=239154.3m2123光伏组件布置及其电气设备配置方式1、太阳能电池布置方式：太阳能电池 2 行 X20 列；2、汇流形式：每一汇流箱 12 进 1 出(其中 1 进备用)；3、 汇流箱：lMWp子方阵共2*9=18汇流箱，20MWp共计 18*20=360 汇流箱；4、 直流汇控柜：lMWp子方阵共2个直流汇控柜,20MWp共计40个直流汇控柜；5、 逆变器： lMWp 子方阵共 2 台逆变器， 20MWp 共计40 台逆变器；6、 升压变压器： lMWp 子方阵共 1 台升压变， 20MWp 共计 20 台升压变。
124 光伏组件支架设计本项目光伏组件支架采用钢结构，采用的支架形式为2行X20列（每套支架安装6块组件）支架设计保证组件与支架连接牢固、可靠，底座与基础连接牢固1. 3光伏阵列地点堪测太阳能电池方阵应而向正南安装，可以在±10经 现场考查，本工程施工地点的山坡度距水平地而约45°,具 体 方位落点如下：第 1堪测点：北纬47°35'38.31、"东经 122°56,42.22,;,?第2堪测点:北纬47°35,38.28,\东经 122°56‘03.0；0"第3堪测点：北纬47°35'50 99”、东经122°5693.00”第4堪测点：北纬47°35'51 00"、东经 122°56‘42.19；”堪测点总而积大约：（825+845） *380/2=317300m 口1 4光伏组件间距的设计经计算，255W的电池组件45倾角倾斜安装，其角度与山体角度几乎平行，方阵之间前后布局不用考虑阴影影响，只考虑通道即可系统支架形式为2行X 20列，组件南北方向两板间间距2.0m 光伏阵列的安装原则上选择避免阴影影响，保证组串及汇流方 便1 行组件布置图例见图三、图 四图三: 1 行组件布置形式图例之一图四：1行组件布置形式图例之二。
