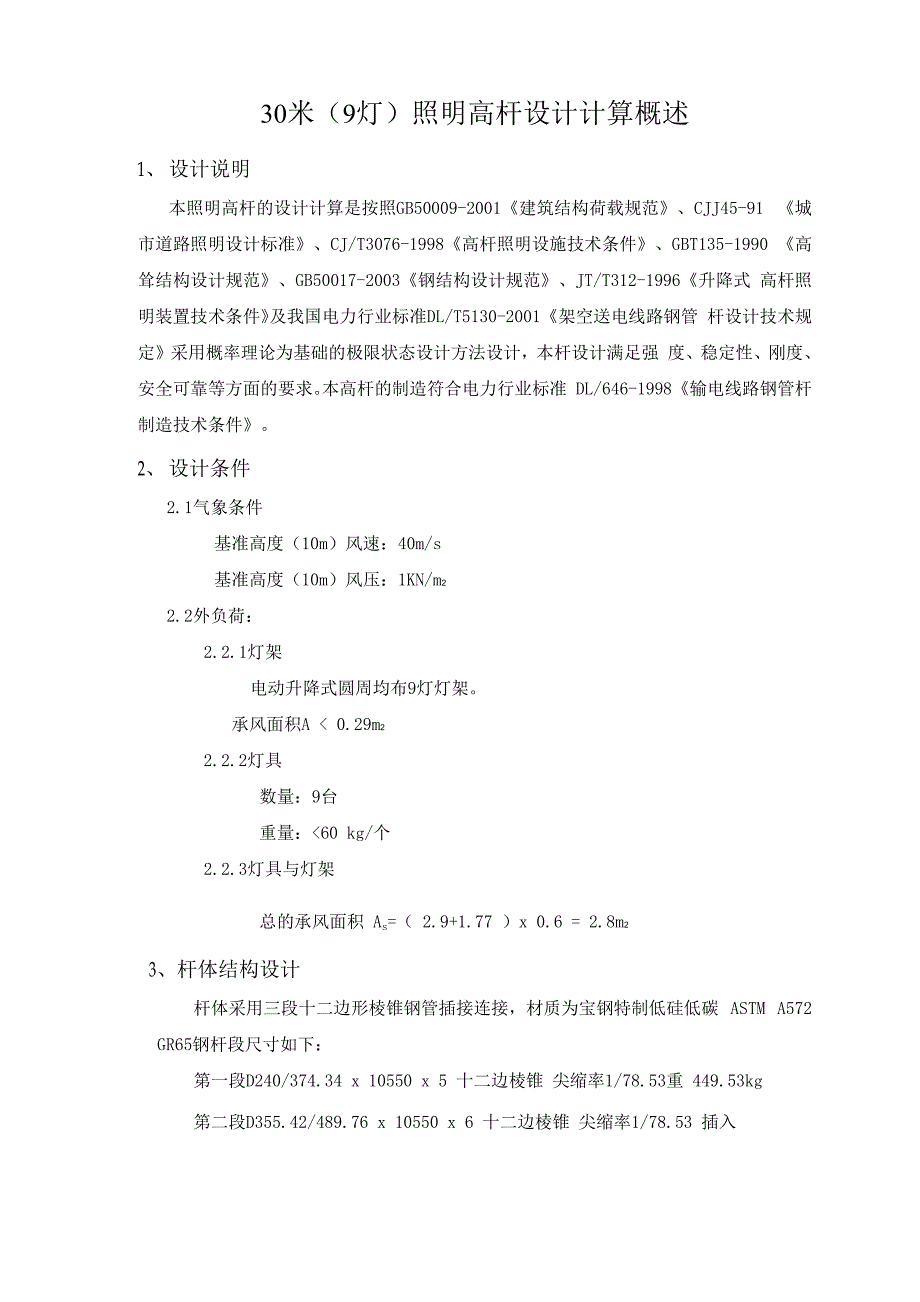

30米（9灯）照明高杆设计计算概述1、 设计说明本照明高杆的设计计算是按照GB50009-2001《建筑结构荷载规范》、CJJ45-91 《城市道路照明设计标准》、CJ/T3076-1998《高杆照明设施技术条件》、GBT135-1990 《高耸结构设计规范》、GB50017-2003《钢结构设计规范》、JT/T312-1996《升降式 高杆照明装置技术条件》及我国电力行业标准DL/T5130-2001《架空送电线路钢管 杆设计技术规定》采用概率理论为基础的极限状态设计方法设计，本杆设计满足强 度、稳定性、刚度、安全可靠等方面的要求本高杆的制造符合电力行业标准 DL/646-1998《输电线路钢管杆制造技术条件》2、 设计条件2.1气象条件基准高度（10m）风速：40m/s基准高度（10m）风压：1KN/m22.2外负荷：2.2.1灯架电动升降式圆周均布9灯灯架承风面积A < 0.29m22.2.2灯具数量：9台重量：<60 kg/个2.2.3灯具与灯架总的承风面积 As=（ 2.9+1.77 ）x 0.6 = 2.8m23、杆体结构设计杆体采用三段十二边形棱锥钢管插接连接，材质为宝钢特制低硅低碳 ASTM A572 GR65钢杆段尺寸如下：第一段D240/374.34 x 10550 x 5 十二边棱锥 尖缩率1/78.53重 449.53kg第二段D355.42/489.76 x 10550 x 6 十二边棱锥 尖缩率1/78.53 插入700mm 重 743.69kg第三段D465.66/600 x 10550 x 6十二边棱锥 尖缩率1/78.53插入950mm 重 940.49kg法兰盘及地脚螺栓：法兰盘：重量125kg外形：圆形 直径尺寸D=950mm中心孔：正十二边形对边尺寸D=600mm地脚螺栓孔中心圆直径：D=800mm地脚螺栓：12-M48地脚螺栓全杆重：G=2710kg连地脚螺栓总计重量为：3100 kg4、 高杆的主要技术参数4.1地面处荷载地面处最大弯距：712KN - m地面处最大压力：39KN地面处最大剪力：36KN5、 强度、稳定性校核本设计按弯、扭联合强度理论对强度进行校核，并对杆体的压弯局部稳定性以及 刚度校核均符合有关标准要求，引证本设计可靠。
广州新格扬光电气有限公司二OO六年三月十一日25米六灯高杆照明灯杆设计计算书1、 设计说明本杆设计是按照GB50009-2001《建筑结构荷载规范》、CJJ45-91《城市道路照明 设计标准》并参照英国国家标准BS5649《路灯杆》、欧洲标准EN40《路灯杆》及我 国电力行业标准DL/T5130-2001《架空送电线路钢管杆设计技术规定》采用概率理 论为基础的极限状态设计方法设计，并对杆的强度、稳定性、刚度进行校核2、 设计条件2.1气象条件标准基本风速：40m/s标准基本风压：1KN/m22.1外负荷：2.2.1灯具型号；XGYGFD9601/750数量：6台单个灯具重量G=35 kg单个灯具承风面积As < 0.5m22.2.2灯具与灯架总的承风面积As = 3.0 x 0.9 = 2.7m2总的重量：G总=700kg3、灯杆体结构设计杆体采用三段插接式十二边形棱锥钢管，尖缩率1/65第一段D250/388.64 x 9000 x 6 十二边形棱锥管 尖缩率1/65第二段D367.46/505.92 x 9000 x 8十二边形棱锥管 尖缩率1/65插入585哑第三段D477.92/600 x 8365 x 10十二边形棱锥管 尖缩率1/65 插入780哑杆体及灯架总重量：2207+150+213.5 = 2570.5kg杆体材料：采用Q235碳素结构钢屈服强度 os=235N/mm2强度（抗拉、抗压）设计值 215N/mm2剪切强度设计值125N/mm24、高杆的主要技术参数4.1地面处荷载地面处最大弯距：570KN - m地面处最大剪力：29KN5、强度、稳定性校核经对各杆段危险截面的强度及局部稳定性校核均通过。
广州新格扬光电气有限公司二OO六年三月十一日30米六灯高杆照明灯杆设计计算书1、 设计说明本杆设计是按照GB50009-2001《建筑结构荷载规范》、CJJ45-91《城市道路 照明设计标准》并参照英国国家标准BS5649《路灯杆》、欧洲标准EN40《路灯杆》 及我国电力行业标准DL/T5130-2001《架空送电线路钢管杆设计技术规定》采用概 率理论为基础的极限状态设计方法设计，并对杆的强度、稳定性、刚度进行校核2、 设计条件2.1气象条件标准基本风速：40m/s标准基本风压：1KN/m22.1外负荷：2.2.1灯具数量：6台重量：＜60 kg/个2.2.3灯具与灯架总的承风面积 A =( 2.9+1.36 )x 0.6 = 2.6m23、杆体结构设计杆体采用三段十二边形棱锥钢管插接连接，材质为宝钢特制低硅低碳 ASTM A572 GR65钢杆段尺寸如下：第一段D240/374.34 x 10550 x 5 十二边棱锥 尖缩率 1/78.53 重 449.53kg第二段D355.42/489.76 x 10550 x 6 十二边棱锥 尖缩率1/78.53 插入700mm 重 743.69kg第三段D465.66/600 x 10550 x 6十二边棱锥 尖缩率1/78.53插入950mm重 940.49kg法兰盘及地脚螺栓：法兰盘：重量125kg外形：圆形 直径尺寸D=950mm中心孔：正十二边形对边尺寸D=600mm地脚螺栓孔中心圆直径：D=800mm地脚螺栓：12-M48地脚螺栓全杆重：G=2710kg连地脚螺栓总计重量为：3100 kg4、 高杆的主要技术参数4.1地面处荷载地面处最大弯距：620KN - m地面处最大压力：32KN地面处最大剪力：31KN5、 强度、稳定性校核本设计按弯、扭联合强度理论对强度进行校核，并对杆体的压弯局部稳定性以及 刚度校核均符合有关标准要求，引证本设计可靠。
广州新格扬光电气有限公司二六年三月十一日10米单臂路灯杆设计计算1、 设计说明：本路灯杆的设计是按基准风速为40m/s设计根据GB50009-2001《建筑结构荷 载规范》、GB50017-2003《钢结构设计规范》参照英国国家标准BS5649《路灯杆》、 欧洲标准EN40《路灯杆》采用以概率论为基础的极限状态设计方法设计，其中灯杆 的强度是按承载能力极限状态设计计算，灯杆的刚度是按正常使用极限状态设计计 算与校核路灯杆设计除考虑可变荷载一一风荷载、不变荷载（如灯具、灯杆的重 力产生外负荷）外还考虑灯杆在最大风荷载下产生变形带来的二次荷载，包括震动 附加载荷与挠度附加载荷2、 设计条件a风速：按离地10m处，标准基本风速40m/s，即标准基本风压1KN/m2设计b灯具：灯具重心至灯杆轴心距离L<2m灯具承风面积 As<0.21m2灯具重量 G=25kgc电气舱门孔：离地面距离：400mm门孔尺寸：120mm （宽）x 350mm （高）3、 灯杆体结构设计杆体尺寸：©76/^ 196 x 4 x 10000圆锥钢管底板 400 x 400 x 20地脚螺栓4〜M24 x 1200杆体材料：采用Q235钢t=4时：屈服强度 Os=235N/mm2强度（抗拉、抗压）设计值215N/mm2剪切强度设计值125N/mm24、 灯杆主要技术参数4.1杆体的动态特性系数。
及振动周期T振动周期：T = 0.795秒振动角速度：W= 7.903弧度/秒动态特性系数：0= 1.414.2地面处荷载地面处最大弯距：Mp= 11.25KN - m地面处最大剪力：Q=1.782KN4.4挠度：f在最大风速40m/s,风压0.5KN/m2条件下杆顶灯具水平挠度f水平=215mm按英国国家标准BS5649 （欧洲标准EN40 ）在风压0.5KN/m2荷载下，灯具水平挠度应满足f水平=215mm<0.04L=400mm5、强度、稳定性、刚度校核本设计经弯、扭联合强度理论公式对强度进行校核，并对杆体的压弯局部稳定 性以及刚度（挠度计算）校核均符合要求引证本设计可靠性广州新格扬光电气有限公司二0 0六年三月十一日。
