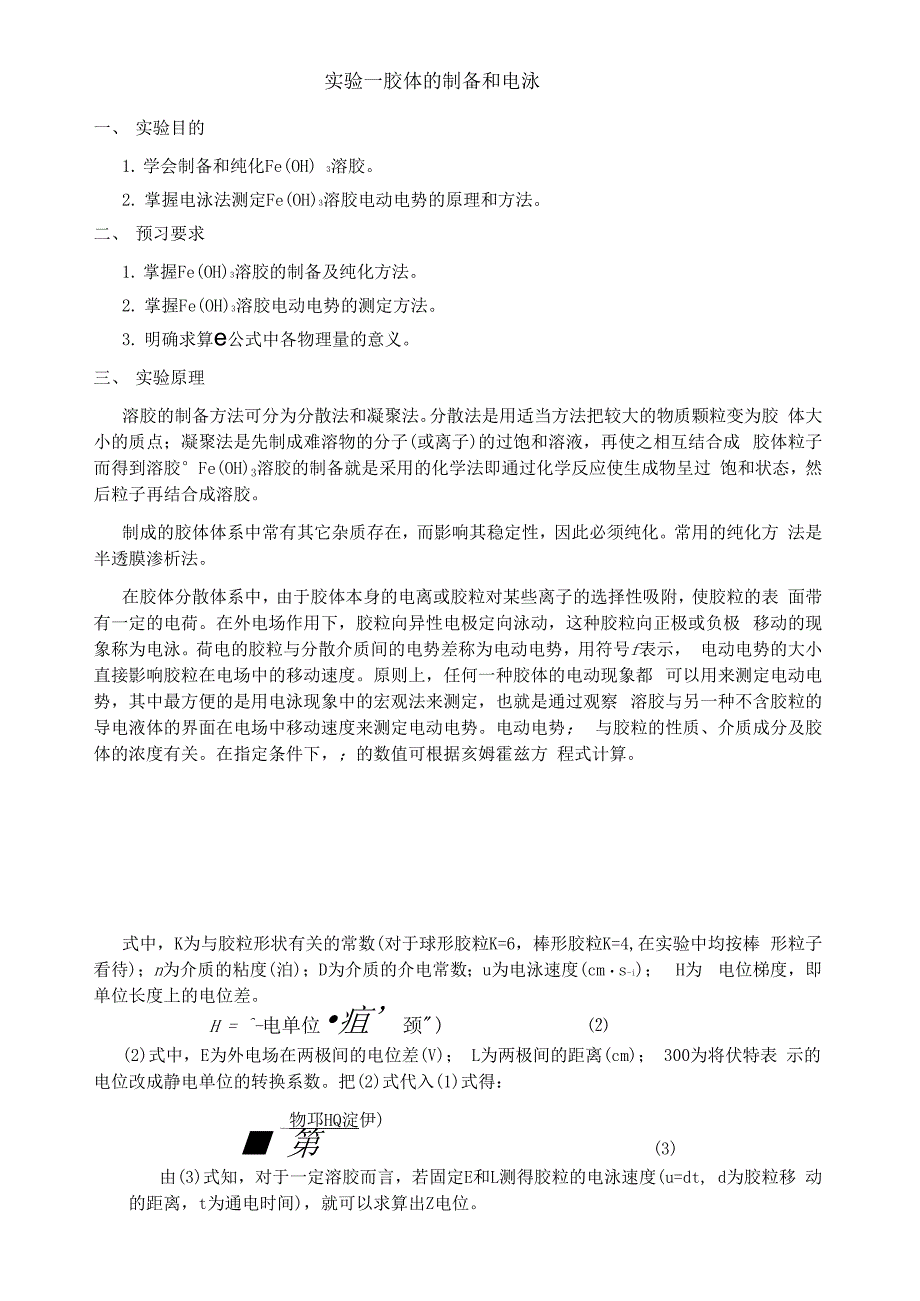

实验一胶体的制备和电泳一、 实验目的1. 学会制备和纯化Fe(OH) 3溶胶2. 掌握电泳法测定Fe(OH)3溶胶电动电势的原理和方法二、 预习要求1. 掌握Fe(OH)3溶胶的制备及纯化方法2. 掌握Fe(OH)3溶胶电动电势的测定方法3. 明确求算e公式中各物理量的意义三、 实验原理溶胶的制备方法可分为分散法和凝聚法分散法是用适当方法把较大的物质颗粒变为胶 体大小的质点；凝聚法是先制成难溶物的分子(或离子)的过饱和溶液，再使之相互结合成 胶体粒子而得到溶胶°Fe(OH)3溶胶的制备就是采用的化学法即通过化学反应使生成物呈过 饱和状态，然后粒子再结合成溶胶制成的胶体体系中常有其它杂质存在，而影响其稳定性，因此必须纯化常用的纯化方 法是半透膜渗析法在胶体分散体系中，由于胶体本身的电离或胶粒对某些离子的选择性吸附，使胶粒的表 面带有一定的电荷在外电场作用下，胶粒向异性电极定向泳动，这种胶粒向正极或负极 移动的现象称为电泳荷电的胶粒与分散介质间的电势差称为电动电势，用符号f表示， 电动电势的大小直接影响胶粒在电场中的移动速度原则上，任何一种胶体的电动现象都 可以用来测定电动电势，其中最方便的是用电泳现象中的宏观法来测定，也就是通过观察 溶胶与另一种不含胶粒的导电液体的界面在电场中移动速度来测定电动电势。
电动电势； 与胶粒的性质、介质成分及胶体的浓度有关在指定条件下，；的数值可根据亥姆霍兹方 程式计算式中，K为与胶粒形状有关的常数(对于球形胶粒K=6，棒形胶粒K=4,在实验中均按棒 形粒子看待)；n为介质的粘度(泊)；D为介质的介电常数；u为电泳速度(cm・s-i)； H为 电位梯度，即单位长度上的电位差H = ^-电单位•疽' 颈" ) ⑵(2)式中，E为外电场在两极间的电位差(V)； L为两极间的距离(cm)； 300为将伏特表 示的电位改成静电单位的转换系数把(2)式代入(1)式得：_物邛HQ淀伊)■ 第 (3)由(3)式知，对于一定溶胶而言，若固定E和L测得胶粒的电泳速度(u=dt, d为胶粒移 动的距离，t为通电时间)，就可以求算出Z电位四、 仪器药品1. 仪器直流稳压电源1台;万用电炉1台；电泳管1只；电导率仪1台;直流电压表1台;秒表1块； 铂电极2只;锥形瓶(250mL)1只;烧杯(800、250、100mL)各1个，超级恒温槽1台；容量瓶(100mL)1 只2. 药品火棉胶;FeCl3(10%)溶液;KCNS(1%)溶液;AgNO3(1%)溶液;稀HCl溶液五、 实验步骤1. Fe(OH)3溶胶的制备及纯化(1) 半透膜的制备在一个内壁洁净、干燥的250mL锥形瓶中，加入约10mL火棉胶液，小心转动锥形瓶，使火 棉胶液粘附在锥形瓶内壁上形成均匀薄层，倾出多余的火棉胶于回收瓶中。
此时锥形瓶仍需倒置， 并不断旋转，待剩余的火棉胶流尽，使瓶中的乙醚蒸发至已闻不出气味为止(此时用手轻触火棉 胶膜，已不粘手)然后再往瓶中注满水，(若乙醚未蒸发完全，加水过早，则半透膜发白)浸泡 10min倒出瓶中的水，小心用手分开膜与瓶壁之间隙慢慢注水于夹层中，使膜脱离瓶壁，轻 轻取出，在膜袋中注入水，观察有否漏洞，如有小漏洞，可将此洞周围擦干，用玻璃棒蘸沾火棉 胶补之制好的半透膜不用时，要浸放在蒸馏水中2) 用水解法制备Fe(OH) 3溶胶在250mL烧杯中，加入100mL蒸馏水，加热至沸，慢慢滴入5mL(10%)FeCl3溶液，并不断搅 拌，加毕继续保持沸腾5min，即可得到红棕色的Fe(OH)3溶胶，其结构式可表示为｛m [Fe(OH)3] nFeO+(n-x)Cl-"xCl-在胶体体系中存在过量的H+、Cl-等离子需要除去3) 用热渗析法纯化Fe(OH) 3溶胶将制得的40mLFe(OH)3溶胶，注入半透膜内用线拴住袋口，置于800mL的清洁烧杯中，杯中 加蒸馏水约300mL，维持温度在60^左右，进行渗析每30min换一次蒸馏水，2h后取出 1mL渗析水，分别用1%AgNO3及1%KCNS溶液检查是否存在Cl-及 Fe3+，如果仍存在，应继续 换水渗析，直到检查不出为止，将纯化过的Fe(OH)3溶胶移入一清洁干燥的100mL小烧杯中 待用。
2. 配制HCl溶液调节恒温槽温度为(25.0±0.1)°C，用电导率仪测定Fe(OH) 3溶胶在25°C时的电导率，然后 配制与之相同电导率的HCl溶液方法是根据附录二所给出的25C时HCl电导率一浓度关 系，用内插法求算与该电导率对应的HCl浓度，并在100mL容量瓶中配制该浓度的HCl溶液3. 装置仪器和连接线路用蒸馏水洗净电泳管后，再用少量溶胶洗一次，将渗析好的Fe(OH)3溶胶倒入电泳管中，使 液面超过活塞(2)、(3)关闭这两个活塞，把电泳管倒置，将多余的溶胶倒净，并用蒸馏水洗净活塞(2)、(3)以上的管壁打开活塞(1)，用自己配制的HCl溶液冲洗一次后，再加入 该溶液，并超过活塞(1)少许插入铂电极按装置图-1连接好线路图-1电泳仪器装置图1. Pt电极；2.HC1溶液；3.Fe(OH)3溶胶；4.电泳管；5.活塞；6.直流电源；7.电键；8.滑 线电阻；9.直流电压表；10.电源线路4. 测定溶胶电泳速度同时打开活塞(2)和(3)，关闭活塞(1)，打开电键7,经教师检查后，接通直流稳压电源6, 调节电压为100V接通电键7,迅速调节电压为100V，并同时记时和准确记下溶胶在电泳 管中液面位置，约1h后断开电源，记下准确的通电时间t和溶胶面上升的距离d，从伏特 计上读取电压E，并且量取两极之间的距离L。
实验结束后，折除线路用自来水洗电泳管多次，最后用蒸馏水洗一次六、注意事项1. 利用公式(3)求算Z时，各物理量的单位都需用c.g.s制，有关数值从附录中有关表 中查得如果改用SI制，相应的数值也应改换对于水的介电常数，应考虑温度校正，由 以下公式求得：lnD =4.474226-4.54426X 10-3t t式中，t为温度2. 在制备半透膜时，一定要使整个锥形瓶的内壁上均匀地附着一层火棉胶液，在取出半 透膜时，一定要借助水的浮力将膜托出3. 制备Fe(OH)3溶胶时，FeCl3一定要逐滴加入，并不断搅拌4. 纯化Fe(OH)3溶胶时，换水后要渗析一段时间再检查Fe3+及 Cl-的存在5. 量取两电极的距离时，要沿电泳管的中心线量取七、数据处理1. 将实验数据记录如下：电泳时间S；电压V；两电极间距离cm；溶胶液面移动距离cm2. 将数据代入公式(3)中计算 < 电势2. 将数据代入公式(3)中计算 < 电势。
