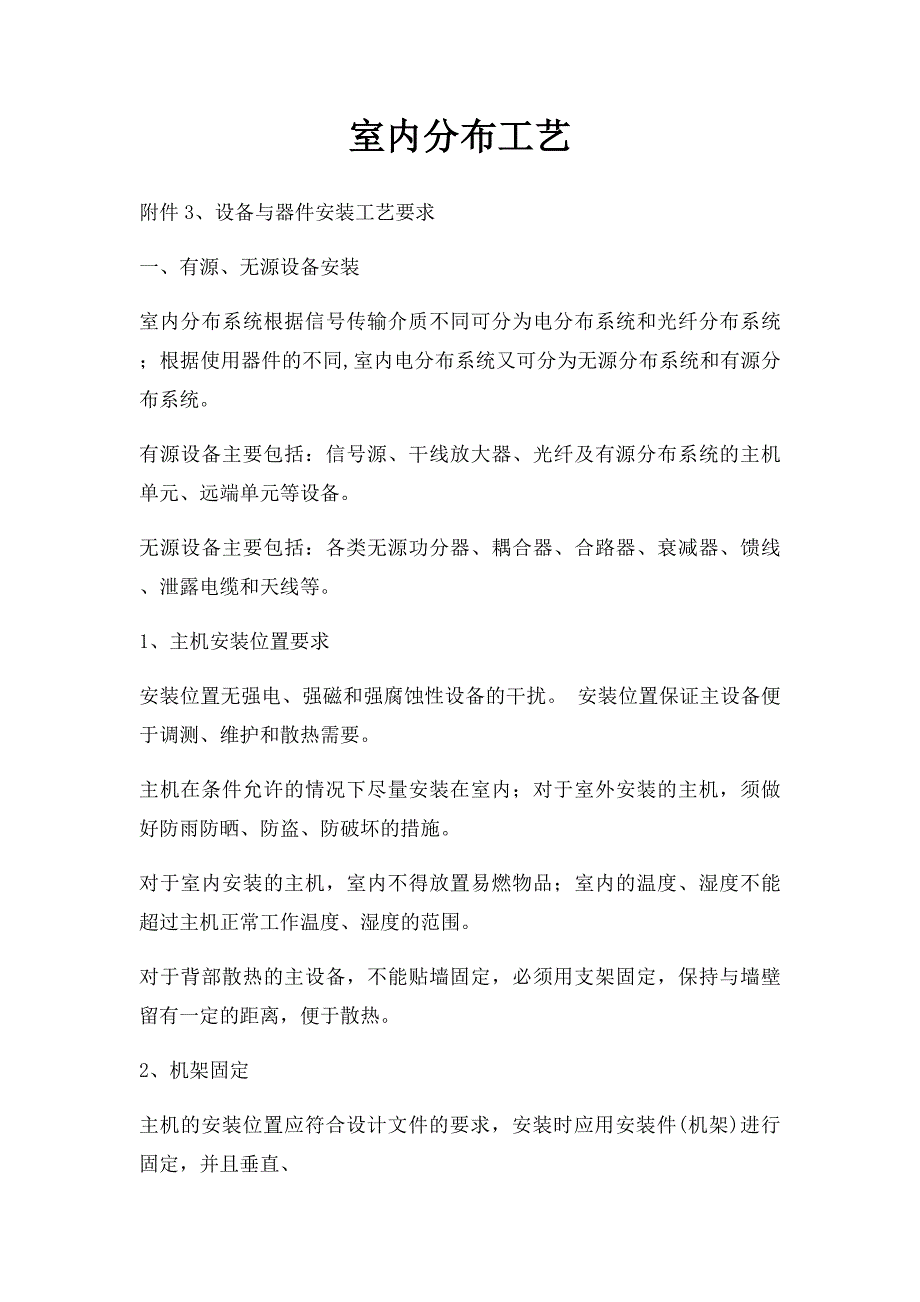

室内分布工艺附件3、设备与器件安装工艺要求 一、有源、无源设备安装 室内分布系统根据信号传输介质不同可分为电分布系统和光纤分布系统；根据使用器件的不同,室内电分布系统又可分为无源分布系统和有源分布系统 有源设备主要包括：信号源、干线放大器、光纤及有源分布系统的主机单元、远端单元等设备 无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器、馈线、泄露电缆和天线等 1、主机安装位置要求 安装位置无强电、强磁和强腐蚀性设备的干扰 安装位置保证主设备便于调测、维护和散热需要 主机在条件允许的情况下尽量安装在室内；对于室外安装的主机，须做好防雨防晒、防盗、防破坏的措施 对于室内安装的主机，室内不得放置易燃物品；室内的温度、湿度不能超过主机正常工作温度、湿度的范围 对于背部散热的主设备，不能贴墙固定，必须用支架固定，保持与墙壁留有一定的距离，便于散热 2、机架固定 主机的安装位置应符合设计文件的要求，安装时应用安装件(机架)进行固定，并且垂直、牢固 当有两个以上主机设备需要安装时，主设备的间距应大于0.5米，并整齐安装在同一水平线上 室内主机壁挂式安装，主机底部距地面不小于1.5m 室内主机落地安装，主机应与墙壁距0.8m。
3、主机内设备单元的安装 要求所有的设备单元安装正确、牢固，无损坏、掉漆的现象，无设备单元的空位应装有盖板 4、外部电缆连接 外部电缆包括：射频线、传输线、信号线、电源线、地线、外部告警线等所有电缆走线应保持顺畅，不能有交叉和空中飞线的现象 连到主机架的电源线不能和其他电缆捆扎在一起 所有与设备相连的电缆连接要求整齐、美观，连线的两端的接头接触良好，不得有松动现象，馈线连接处驻波比须小于1.5 5、无源设备的安装 无源设备主要包括：各类无源功分器、耦合器、合路器、衰减器和天线等设备 联通的无源设备都要求支持800~2500MHz全频段，并且要求合路器至少满足联通3个频段的需求 无源器件应用扎带、固定件牢固固定，不允许悬空无固定安装 6、室分监控系统 室分系统主机和干放必须安装监控模块以监控工作状态是否正常，必须保证告警信息能够正常发送回网管系统，保证在网管系统下进行监控，所有设备和监控系统必须符合《中国联通直放站网管监控协议》要求 二 、天线安装 1、室内天线安装 天线安装： 天线安装位置应符合设计文件的规定，并尽量安装在装修吊顶材料板的中央，以保持美观 若为挂墙式天线，必须使用天线支架牢固地安装在墙上，保证天线垂直美观，并且不破坏室内整体环境。
若为吸顶式天线，可以安装固定在装修吊顶或天花板上，保证天线水平美观，并且不破坏室内整体环境；如果装修吊顶为石膏板吊顶，可依照设计要求将天线安装于吊顶与天花板之间，但必须对天线做牢固固定，不能任意摆放 电梯内天线固定，必须用M8膨胀螺栓牢固固定于电梯井壁考虑到3G改造扩容的方便，推荐使用宽频高增益壁挂天线 安装天线时应戴干净手套操作，保证天线的清洁干净 三、馈线安装 1、馈线布放和PVC管的要求 馈线的布放必须按照设计文件的要求，且应整齐、美观，不得有交叉、扭曲、空中飞线等情况 馈线要求：阻燃 当馈线或跳线需要弯曲布放时，要求弯曲角保持圆滑，其弯曲曲率半径不超过下表的规定： 线 径 7/8” 3/8” 1/2”普通 二次弯曲的半径 360mm 150mm 210mm 一次性弯曲的半径 120mm 50mm 70mm 1/2”超柔 120mm 40mm 穿竖线时要首先认真看清图纸，对竖线在各层中的排列顺序要有合理的安排，以方便以后器件的制作，竖线要直，做到方便检查，布局美观，扎带或卡码的间距需符合表二的规定、扎带的头要剪齐、方向一致 穿横线时，走线要水平、拉直，不可捆绑缆上，要做到单独捆绑，扎带或卡码的间距需符合规定；扎带的头要剪齐，做到方向一致，注意走线的美观。
穿横线如业主有要求的，要穿PVC管，走线要水平、拉直，不可捆绑在细的线缆上，要做到单独捆绑，在天花板上每1.5米一个扎带，明线处0.6米一个扎带，扎带的头要剪齐，做到方向一致注意走线的美观，经过白墙时要穿PVC管在墙上固定时使用塑料管卡所有7/8馈线要用扎带捆扎，没有用PVC管的地方要用黑色扎带，有白色PVC管的地方用白色扎带两条以上的馈线要平行放置，每条线单独捆扎 对于明线如不在机房、线井和天花吊顶中布放的馈线，必须使用万向角铁或套用PVC管要求所有走线管布放整齐、美观；套用PVC管的，其转弯处要使用PVC软管连接扎带的头要剪齐，做到方向一致 对于物业由于消防等特殊要求，必须使用镀锌管的站点，馈线布放可以套用镀锌管，但须提供相应的证明文件 2、馈线连接头安装 馈线的连接头都必须牢固安装，正确使用专用的做头工具，严格按照说明书上的步骤进行，接头不可有松动，馈线芯及外皮不可有毛刺，拧紧时要固定住下部拧上部，确保接触良好，保持驻波比<1.5以下，并对室外或潮湿区域的接头做防水密封处理 馈线接头与主机/分机、天线、耦合器、功分器连接时，必须连接可靠，接头进丝顺畅，距离馈线接头必须保持50mm长的馈线为直出，方可转弯。
3、馈线防水 室外馈线从馈线口进入室内之前，要求有一个“滴水弯”，或斜向上走线，以防止雨水沿着馈线渗入室内，“滴水弯”处套管在最低处需开出水孔馈线进出口的墙孔应用防水、阻燃的材料进行密封外馈线接头、馈线接地点都必须进行防水密封 4、馈线布放位置 室内馈线的布放应尽量使用电气管井，避免使用风管或水管管井，避免与强电高压管道、避雷地线、避雷网带和消防管道一起布放，确保无强电、强磁的干扰 室内馈线尽量井和天花吊顶中布放，对于不在机房、线井和天花吊顶中布放的馈线，应套用PVC管 地下停车场的布线应高于排风、消防等管道，以免因布线过低而引起车辆挂断馈线的现象 5、馈线、跳线、走线管的固定 所有馈线、跳线、走线管都应用馈线夹、馈线座、线码、扎带等加以牢固固定，固定间距如下表： 馈线水平走线时： 馈线垂直走线时： 7/8" 线径馈线 1.0米 0.8米 1/2 "线径馈线 1.5米 1.0米 室外馈线要求沿室外走线梯固定，或用线码沿墙壁固定，固定间距按表二的要求室外跳线要求沿天线支撑件固定 6、走线管 要求所有走线管布放整齐、美观，尽量靠墙布放，并用线码或馈线夹按表二的要求进行牢固固定，转弯处要使用转弯接头或波纹管等软管连接。
若走线管无法靠墙布放，馈线走线管可与其它线管一起走线，并用扎带固定 7、馈线与器件安装 馈线太长要锯掉不能盘在器件周围，尽量缩短馈线长度减少损耗要保证量好馈线长度后再锯掉馈线，做到一次成功，较短的连线要先量好以后再做，不要因为不易连接而打急弯 四、接 地 接地点不允许复接GSM和WCDMA主设备共用接地排室内分布系统采用联合接地，地网的接地地阻应小于5欧姆，对于年雷暴日小于20天的地区，地网的接地地阻可小于10欧姆 1、主设备接地 直放站、干线放大器、光纤及有源分布系统的主机单元设备必须接地，接地线截面积16平方毫米，接地电阻小于10欧姆 鉴于联通GSM和WCDMA主设备共用接地排，要求从接地排连接到大楼地网的地线截面积为25平方毫米对于特殊地区出于防盗考虑，可以将接地进行焊接 2、馈线接地 室外馈线必须接地每条馈线都应用接地件和截面积为16平方毫米的接地线接地，接地电阻小于10欧姆 当天线安装在铁塔上时，要求在馈线在下塔拐弯前1.5 米处接地；如果由此接地点到馈线入机房的长度大于20米时，在馈线进机房前再接一次地 机房上没有铁塔，天线是固定在支撑杆时，要求在馈线在由楼面拐弯下机房前接地。
馈线的接地线要求顺着馈线下行的方向进行接地，不允许向上走线 为了减少馈线的接地线的电感，要求接地线的弯曲角度大于90度，曲率半径大于130毫米 各馈线的接地点不允许复接；接地点要求接触良好，不得有松动现象，并作防锈处理 馈线接地点的数目及位置应符合设计文件的要求 3、室外施主天线和天线支撑件接地 室外施主天线、天线支撑杆和室外走线梯等室外设施都要求接地，并且要求接地电阻小于10欧姆 鉴于联通有GSM和WCDMA两套系统，室外施主天线和天线支撑件接地须分别用16平方毫米的地线接至公用接地排，要求从接地排连接到大楼地网的地线粗细为25平方毫米并且焊接良好，做好防锈处理，室外施主天线和天线支撑件分开接地，不允许串联接地 4、避雷针 避雷针要求电气性能良好，接地良好避雷针要有足够的高度，能保护铁塔上或杆上的直放站信号源，并做防锈处理避雷针必须与地网连接 室外天线都必须在避雷针的45度保护角之内 5、其它接地要求 主机保护地、馈线、天线支撑件的接地点应分开每个接地点要求接触良好，不得有松动现象，并作防氧化处理 所有接地线应用线码或扎带固定，外观应平直美观 五、电 源 主机电源不能用插头接电，必须直接接在空气开关上。
主机输入交流电的电源线必须火线、零线相对应，不能反接 主机电源插板至少有两芯及三芯插座各一个，工作状态时放置于不易触摸到的安全位置，以防触电 将维护用的插座与电表、空气开关尽量一起放在配电箱里面，保证安全与美观，同时避免被人盗用电源系统 要求提供稳定的交流电输入, 其输入电压允许波动范围为198V~242V 直流供电采用2.5平方毫米的供电电缆，交流供电采用2.5平方毫米的供电电缆 若电源走线较长，应用线码固定，走线外观要平直美观 六、其他设备安装 其他设备安装主要是指光纤直放站的波分复用单元、光耦合单元、中继耦合器等设备的安装和光路连接 1、波分复用单元和光耦合单元 原则上必须放置在用户光端机架或自有龙门架上并用螺钉固定 2、中继耦合器 安装在用户基站上方或避雷器架前，串接在跳线与主馈线之间并加以固定 3、光路连接 主机用尾纤和适当光衰减器或光法兰头与用户的光缆连接，注意保护尾纤头以防止碰撞，使用前用无水酒精清洁尾纤头以防止灰尘沾染 连接时插销与插孔要准确对位，连接螺母要拧到底 当系统采用波分复用时，在与用户光系统连接前必须测试并确保波分复用单元均处于正常状态 尾纤必须用波纹管保护后走线，用扎带固定在走线架上，保证美观。
七、标签 1、标签要求 建议使用统一的防水彩打标签纸内容包括每个器件的名称、线的方向和长度，只在馈线起、止两端贴一张联通的标志，每个器件和每条馈线都必须有记录 对已覆盖的电梯使用统一的标签，进行联通的品牌的宣传 标签应用专用电子标签机打印，不能手写 标签应粘贴在设备正面容易看见的地方，对于室内天线，标签的贴放应保持美观，且不会影响天线的安装效果 主机设备的所有连线都必须贴有标签 2、标签编号格式 标签的格式要求 1 2 其中“1”处表明设备类型；“2”处表明设备编号、来去向 主要设备标签的编号格式如下： 无源器件: ①无源器件 天 线： ANT n-mF 功分器： PS n-mF 耦合器： T n-mF 合路器： CB n-mF 负 载： LD n-mF 衰减器： AT n-mF ②有源分布系统设备 干线放大器： RP n-mF 射频有源天线：PT n-。
