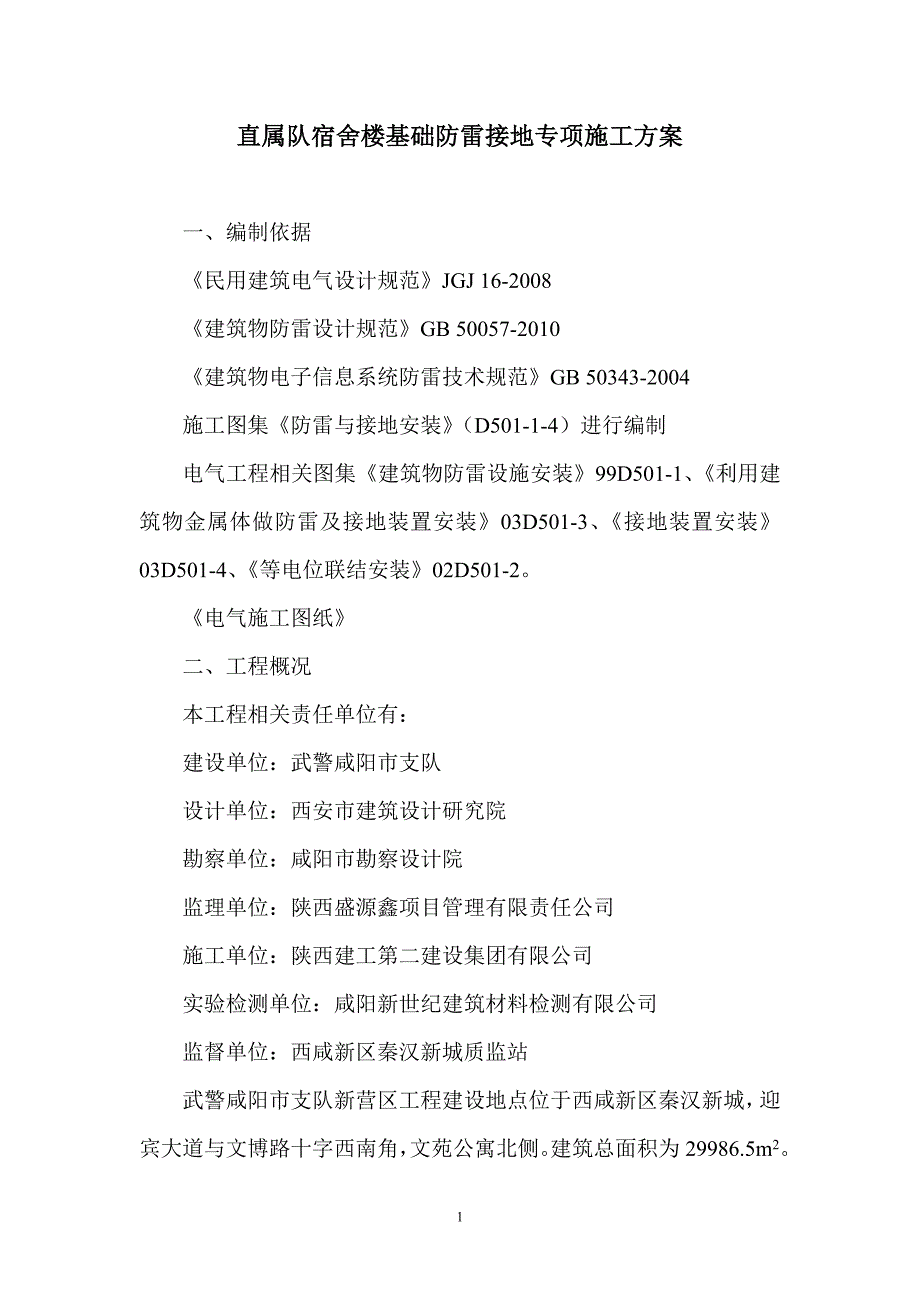

直属队宿舍楼基础防雷接地专项施工方案一、编制依据《民用建筑电气设计规范》JGJ 16-2008《建筑物防雷设计规范》GB 50057-2010《建筑物电子信息系统防雷技术规范》GB 50343-2004施工图集《防雷与接地安装》（D501-1-4）进行编制电气工程相关图集《建筑物防雷设施安装》99D501-1、《利用建筑物金属体做防雷及接地装置安装》03D501-3、《接地装置安装》03D501-4、《等电位联结安装》02D501-2《电气施工图纸》二、工程概况本工程相关责任单位有：建设单位：武警咸阳市支队设计单位：西安市建筑设计研究院勘察单位：咸阳市勘察设计院监理单位：陕西盛源鑫项目管理有限责任公司施工单位：陕西建工第二建设集团有限公司实验检测单位：咸阳新世纪建筑材料检测有限公司监督单位：西咸新区秦汉新城质监站武警咸阳市支队新营区工程建设地点位于西咸新区秦汉新城，迎宾大道与文博路十字西南角，文苑公寓北侧建筑总面积为29986.5m2本建筑为三类防雷等级本工程采用建筑防雷及保护接地共用一个接地极，接地电阻小于1欧姆，当实测不能满足时，利用外甩钢筋，加设人工接地极利用桩基、承台及地基梁内的钢筋作为接地体，要求所有地基梁内的2根主筋均应焊接成网格，并与防雷引下线焊接。
本建筑物接地装置利用基础内的钢筋做自然接地极用2根大于φ16的钢筋通长焊接成接地网施工完成后需测试接地电阻，若不能满足要求时，另外在建筑物外墙处敷设镀锌扁刚作为接地装置本工程采用总等电位联结，在地下一层设总等电位联结端子箱，总等电位联结端子箱通过不少于2处与接地装置可靠连接总等电位联结应将保护干线、接地干线、各种公用设施得金属管道（加上下水、热力、燃气等管道），建筑物金属结构，钢筋混凝土基础钢筋等可靠连接三、施工机具电焊机、无齿锯、小锤、老虎钳、接地摇表等四、工艺流程接地极、体→防雷引下线及接地板→配电室及电井接地干线→避雷网→摇测五、施工方法1、利用筏板基础梁上下2根不小于ø16钢筋通长焊接做接地网，焊接长度和质量应满足设计要求利用柱内对角2根不小于ø16钢筋做避雷引下线，上与避雷网焊接，下与基础接地网焊接引下线与基础梁、上下板筋、做可靠跨焊，外围基础梁形成通长焊接通路，与中间纵横梁处做好可靠跨焊在基础槽外敷设40x4镀锌扁钢成闭合回路，建筑物基础内作为接地的钢筋焊接，使其与建筑物内的自然接地装置构成一个完整的接地体预埋接地连接板-40x4镀锌扁钢（埋深:室外-0.8米）预留测试点,测试点标高0.5米2、建筑物内设总等电位联结端子板放置在配电室距地300mm处，在此房间的图示位置明敷-40x4镀锌扁钢以便总等电位联结端子板引接，扁钢与附近柱子上的两根主筋焊接，这两根主筋（与防雷引下线分别设置）应一直往下延长焊接至接地网。
3、在屋面沿女儿墙明敷ø12镀锌圆钢避雷带作为接闪器，屋面避雷网格不大于20mx20m利用结构柱内主筋ø16（不少于2根）作为引下线，接地极利用建筑物基础内钢筋，作为防雷装置的钢筋之间的连接均应焊接4、每层结构施工时，在做防雷引下线的柱内两根钢筋上，用红色油漆作好标记，以便与屋顶壁雷带连接正确5、接地电阻经测试应满足设计要求，否则补打人工接地极6、系统接地的总体测试，达到质量验收标准六、质量要求1、引下线与接地体用Φ16圆钢或钢筋将柱内两根引下线与纵横基础梁、上下板筋做可靠跨焊，外围梁通长焊接形成通路，外围梁与做接地用梁筋交叉处做好跨焊，焊接长度大于等于钢筋直径的6倍，且双面施焊，在每层的引下线对角钢筋上用黄漆作明显标记，以防引错2、避雷网敷设，避雷网安装要求平直，角部做缓弯，固定支架间距≯1m，并且牢固可靠，且间距均匀，避雷网采用Φ12镀锌钢与引下线焊接，与屋面暗敷扁钢避雷带焊接，扁钢搭接长度为大于等于2b，三面焊接；焊接处不应有夹渣，咬边、气孔及未焊透现象；不在砼内焊接处应涂沥青漆，以防腐引下线处要做标记.突出屋面的金属物要与避雷网可靠连接3、防雷电波浸入，埋地引入建筑的电缆保护钢管、给排水等进出户金属管道就近与接地装置连接。
严禁与金属管道焊接，用金属卡连接七、质量保证措施1、技术、质量保证措施1.1开工前施工技术负责人组织施工人员对重要及特殊部位做详细交底，并进行图纸会审1.2各分项工程施工前，专业工长向施工人员提出书面交底，对质量技术、安全、消防、质量保证措施及成品保护等提出具体要求1.3建立施工工长日志，将施工中技术难题、工序搭接、图纸问题、材料设备问题、工艺、质量、进度等方面问题加以记录并签证1.4搞好隐检工作，由工长组织，并作好记录1.5搞好各项工程自检、互检、交接检“三检”制度1.6工程施工中的变更，洽商，由工长随时记录1.7施焊人员应具备焊接技能,最好由专业焊工完成.2、材料质量保证措施：材料检验：本工程避雷网（带）所用镀锌扁钢、镀锌圆钢及镀锌支持件，需提供产品质量证明书和其合格证，并进行外观检验，镀锌材料规格尺寸符合设计和规范要求，镀锌层应无剥落、锈迹等八、成品保护措施在钢筋绑扎就位过程中及时配合作业，防止钢筋未调正就焊接，合模后再拆模，造成返工互相影响焊接时要控制好焊接电流,防止焊接不牢、虚焊和电流过大烧伤主筋九、安全、消防保证措施1、严格执行电气技术操作规程、电气安全操作规程、电气岗位责任制、消防制度等。
2、电工进场进行电气安全、消防教育，进入施工现场必须戴好安全帽，并严禁高空抛掷东西3、上班禁止穿拖鞋、高根鞋，现场不许吸烟，不准酒后作业，非电气焊工不准动用电气焊4、电工、电气焊工必须持证上岗，并清理干净周围易燃物，戴好防护罩和手套5、各分项工程施工前，安全员编制有针对性的安全技术交底，并向施工人员交底十、基础防雷接地参照防雷接地有关图集D501-1~4施工，局部节点示意如下：下面是赠送的励志文档需要的朋友可以好好欣赏，不需要的朋友可以下载后编辑删除！！谢谢！！不想穷，就好好读懂这些话！一言惊醒梦中人！ 1、成功的人，就是那种能用别人扔向他的石头来铺设路基的人 2、批评你的人是你今天的敌人，明天的朋友；吹捧你的人是你今天的朋友，明天的敌人 3、Nothing is impossible、只要选择了目标，不要再想太远，每天脚踏实地，风雨兼程生命不息，战斗不止 4、你和你的朋友会一起在将来打造一个可能很辉煌的事业很好听是吗？记住，你们都要努力 5、后悔是一种耗费精神的情绪，后悔是比损失更大的损失，比错误更大的错误，所以不要后悔 6、别怕丢人，追求丢人是一种成功的尝试，至于为此笑话你的人，你可以把他们从你将来人生对手的名单中排除了，你也要为每一位上台唱歌的人鼓掌。
