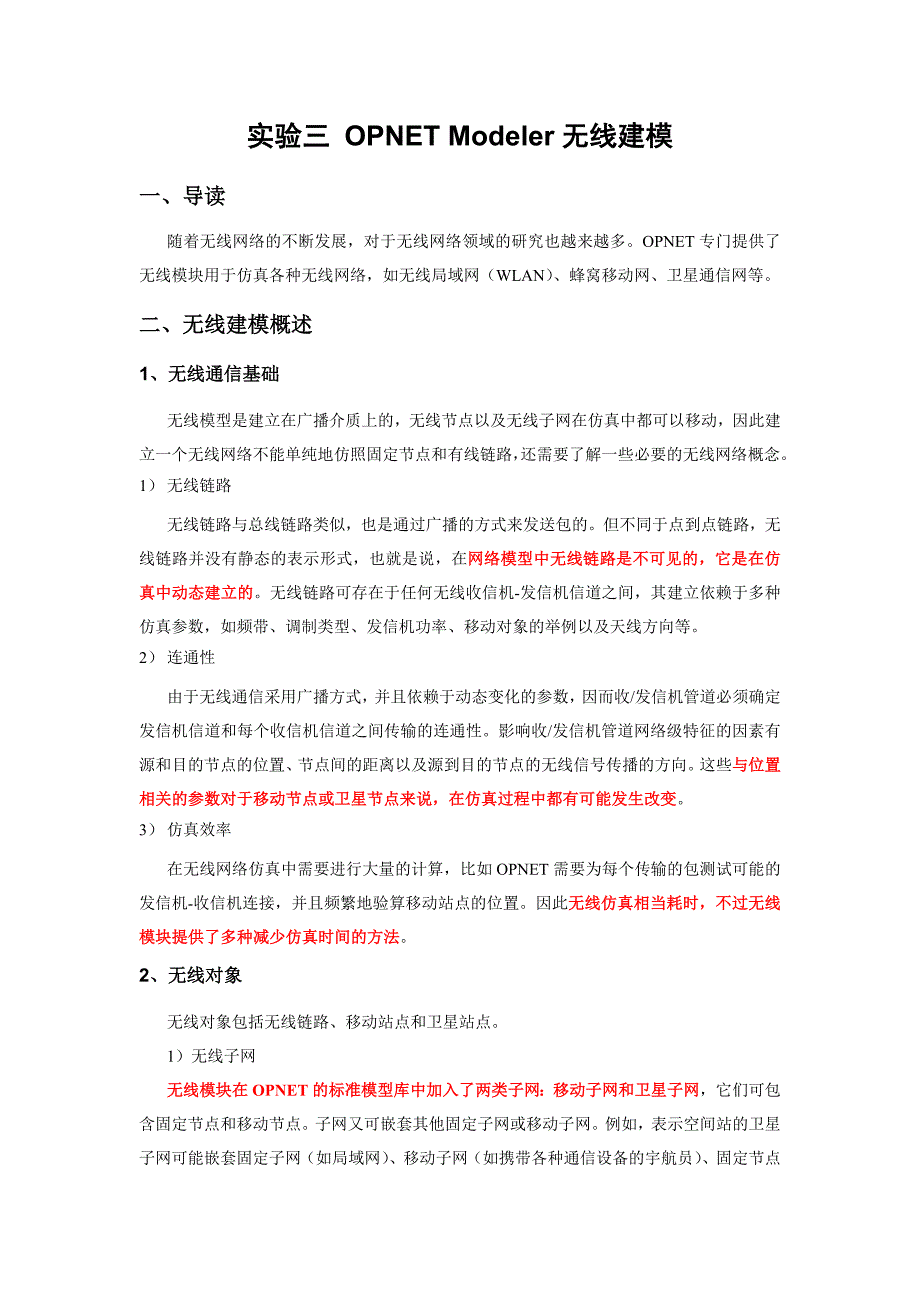

实验三 OPNET Modeler无线建模一、导读随着无线网络的不断发展，对于无线网络领域的研究也越来越多OPNET专门提供了无线模块用于仿真各种无线网络，如无线局域网（WLAN）、蜂窝移动网、卫星通信网等二、无线建模概述1、无线通信基础无线模型是建立在广播介质上的，无线节点以及无线子网在仿真中都可以移动，因此建立一个无线网络不能单纯地仿照固定节点和有线链路，还需要了解一些必要的无线网络概念1） 无线链路无线链路与总线链路类似，也是通过广播的方式来发送包的但不同于点到点链路，无线链路并没有静态的表示形式，也就是说，在网络模型中无线链路是不可见的，它是在仿真中动态建立的无线链路可存在于任何无线收信机-发信机信道之间，其建立依赖于多种仿真参数，如频带、调制类型、发信机功率、移动对象的举例以及天线方向等2） 连通性由于无线通信采用广播方式，并且依赖于动态变化的参数，因而收/发信机管道必须确定发信机信道和每个收信机信道之间传输的连通性影响收/发信机管道网络级特征的因素有源和目的节点的位置、节点间的距离以及源到目的节点的无线信号传播的方向这些与位置相关的参数对于移动节点或卫星节点来说，在仿真过程中都有可能发生改变。
3） 仿真效率在无线网络仿真中需要进行大量的计算，比如OPNET需要为每个传输的包测试可能的发信机-收信机连接，并且频繁地验算移动站点的位置因此无线仿真相当耗时，不过无线模块提供了多种减少仿真时间的方法2、无线对象无线对象包括无线链路、移动站点和卫星站点1）无线子网无线模块在OPNET的标准模型库中加入了两类子网：移动子网和卫星子网，它们可包含固定节点和移动节点子网又可嵌套其他固定子网或移动子网例如，表示空间站的卫星子网可能嵌套固定子网（如局域网）、移动子网（如携带各种通信设备的宇航员）、固定节点（如无线收/发信机）、移动节点（如便携式电脑）在仿真中，可通过三种方式来改变移动子网的位置：预定义的轨迹段（Trajectory Segment）、矢量轨迹或直接改变子网的位置属性如果指定了轨迹段，则子网将在仿真中自动更新其位置移动子网的典型应用为那些随着时间改变其整体位置的网络，如潜水艇、轮船或飞机在仿真中，卫星子网可沿着为其指定的轨道运行，并随时间改变其位置由于移动子网和卫星子网都是相对于地球移动的，因而子网内外的对象不能通过点到点或总线链路进行链接2）无线通信节点无线模块在OPNET的标准模型库中加入了两类通信节点：移动节点和卫星节点，它们都与固定的通信节点类似，但可在仿真中改变其位置。
移动节点可沿着预定义的轨迹运行，也可按照节点进程的安排移动，而卫星节点只能沿着指定的轨道移动移动节点用于模拟那些随时间而改变位置的网络元素，如汽车、飞机和轮船在仿真中，移动节点也可通过三种方式来改变其位置：轨迹段、矢量轨迹或直接改变节点的位置属性如果指定了轨迹段，节点就可在仿真中自动更新其位置卫星节点用于模拟随时间而改变位置的卫星对象，它沿着为其指定的轨道绕地球移动如果子网包含已指定轨道的卫星节点，那么父级子网的位置和大小不会影响卫星的轨道路径这与固定节点和移动节点不同，固定节点和位置节点的位置定义都是与它们的父级子网相关联的由于移动节点和卫星节点都是相对于地球移动的，因而它们不能通过点到点或总线链路连接3）无线通信链路无线链路并不通过对象来表示，而是由仿真内核动态确定的模型中的所有节点可根据动态确立的链路来进行通信无线收/发信机在无线链路的确立上扮演着重要的角色不同于点到点链路和总线链路，无线链路无法通过属性值来确定管道阶段，因此无线收/发信机确定适当的管道阶段值，并通过计算来确定包是否被成功接收及何时接收默认收/发信机管道将计算目的节点是否在源节点的视距范围内，因此站点的位置是无线链路的主要决定因素。
视距是与站点和地球的相对位置有关的若地球位于两个站点之间，那么站点就被关闭并停止对无线链路的计算；若不在两个站点之间，那么链路关闭，可继续计算链路若采用地形建模，那么链路关闭将会受到除地球曲率外的多种地形特征的影响，如山丘等站点间的相对位置决定了无线信号的传播延时和路径损耗默认收/发信机计算从源站点到目的站点传播的无线信号的传播延时收/发信机管道同样可模拟无线信号传播过程中的衰减，路经损耗是与距离的平方成反比的若采用地形建模，大气和地形都将对传播和路径损耗产生影响4）无线域仿真内核必须对无线链路上传送的每个包进行大量的计算，而无线域提供了一种方法来减少计算量，从而减少了无线仿真运行的时间无线域定义了一个矩形区域，并划分为多个逻辑栅格簇簇表示一个包含具有相同特征的节点的区域无线域选择性地保留无线管道的计算结果，用于将来相同簇之间通信时使用可保留的结果有：信道匹配（Channel Match）、链路关闭（Closure）、传播时延（Propagation Delay）、路径损耗（Path Loss）三、实验内容本例程中，将利用Modeler和无线建模来创建一个无线网络，并观察在动态网络拓扑中，接收节点处的无线噪声所造成的接收信号的变化。
在本实验中，除了将用到移动干扰节点外，还将用到新的链路类型——无线链路和新的节点类型——移动节点可以利用天线编辑器来创建定向天线模型，定义移动节点的轨迹并执行参数仿真干扰将降低无线网络的信噪比，而不同类型的天线（如定向天线）可提高网络的SNR例程将设计一个简单的无线网络，其中包括一个移动干扰节点和两个固定通信节点，然后指出固定节点在采用等向天线和定向天线时网络SNR的不同四、实验步骤1、天线模式编辑器本例程将创建一个新的天线模式，即在一个方向上增益大约为200dB，而在其他所有方向上均为0dB，这是一个完全的定向天线执行File->New…命令，从下拉列表中选择Antenna Pattern，单击“OK”，出现天线模式编辑器，如图1所示图1天线模式编辑器在本例程中，可以采用默认的theta划分（72），此时采样点的最大theta值为355°可以指定theta值为0°-355°，增益等于200dB的采样点在图形面板中任意指定两个采样点，将自动在所有采样点间线形插入增益值因此，只需指定0°和355°两个采样点按照以下步骤将当前设置调整为5°（=360/72）：1）在graph panel中右击，从工作区弹出的菜单中选择Set Phi Plane，将出现一个度数选项菜单，如图2所示。
图2 Phi Plane对话框2）在菜单中选择5.0deg，图形面板如图3所示：图3 未指定样点的图形面板接下来设置纵坐标范围：Ø 单击工具栏按钮，设置纵坐标的上限在文本框中输入201，单击“OK”；Ø 单击工具栏按钮，设置纵坐标的下限在文本框中输入199，单击“OK”这时图形面板显示了新的纵坐标范围，可以更加方便地输入精确的期望增益值完成了图形面板的设置后，接着制定phi=5°的采样点在0°、200dB处和355°、200dB处分别单击，在这两点间便自动设置了全部采样点，如图4所示图4 指定采样点在图形面板中定义了点后，3D的发射视图变成圆锥形，如图5所示，phi为5°-10°，theta为0°-360°图5 3D发射图既然已经将增益值指定为phi=5°，那么需要将slice设置更改为0°，再来设置增益和采样点，可仿照以上步骤进行如下设置：1）在图形面板中右击，从工作区弹出的菜单中选择Decrease Phi Plane，这时phi值从5°变为0°；2）将纵坐标上限设为201，下限设为199；3）在图形面板的0°、200dB处和355°、200dB处分别单击；4）单击工具栏按钮，对整个模式的3D增益函数进行归一化；5）执行File->Save命令，将天线模式命名为mrt_cone，然后关闭天线模式编辑器2、建立指向处理器天线指向处理器将计算发信机模块的位置，并设置天线模块的目标属性。
它只接收开始仿真中断，因此可单独设为非强制状态1）执行File->New…命令，从下拉列表中选择Process Model，并单击“OK”，将出现进程模型编辑器；2）单击工具栏按钮，在工具窗口中放置一个状态；3）在新建的状态上右击，在弹出菜单中选择Set Name，将状态命名为point接着按照以下步骤向进程模型倒入代码：1）双击point状态的上部，打开输入执行块；2）执行File->Import…命令，选择文件C:\Program Files\OPNET\10.0.A\models\ std\tutorial_ref\modeler\mrt_ex，并保存设置接下来需要修改进程属性：1）执行Interfaces->Process Interfaces命令，弹出进程接口对话框；2）将begsim intrpt属性的初始值更改为enabled；3）将所有属性的状态设为hidden单击“OK”，保存所有设置最后，编译进程模型：1）单击工具栏按钮，编译进程当出现提示时，将模型命名为mrt_rx_point，单击“Save”按钮；2）进程模型编译完成后，关闭编译对话框和进程编译器3、创建节点模型构建无线网络模型需要三个节点：发信机节点、收信机节点和干扰节点。
3.1发信机节点发信机节点由包产生器模块、无线发信机模块和天线模块组成包产生器每秒钟产生一个1024bit的包包产生完毕后，通过包流传到无线发信机模块，然后发信机模块完全利用信道带宽，以1024b/s的速率将包发送到信道然后包通过另一包流传到天线模块天线模块采用等向天线模式（默认值），在空间各个方向上都采用统一的传输增益按照以下步骤来创建发信机节点模型：1） 执行File->New…命令，在下拉列表中选择Node Model，单击“OK”，出现节点模型编辑器；2） 利用工具栏按钮，按图6所示创建模块和包流，并为其命名图6 发信机节点模型3） 将tx_gen处理器的process model属性设置为simple_source为运行参数化仿真，必须提升信道的power属性，便于在仿真运行期间对其进行修改：1) 在radio_tx节点上右击，从弹出的菜单中选择Edit Attributes单击channel属性的Value域，如图7所示将弹出channel的复合属性对话框；图7 发信机属性对话框2) 在channel的复合属性对话框中单击“power”属性的值，然后单击“Promote”按钮，最后单击“OK”，关闭对话框，如图8所示。
图8 提升power属性接下来定义节点模型的接口属性：1） 执行Interfaces->Node Interfaces命令，将弹出节点接口对话框；2） 在Node Types表中，将mobile和satellite类型的Supported值改为no；3） 在Attributes表中，将altitude的初始值改为0.003；4） 除了将属性radio_tx.channel[0].power的状态设为promoted外，其余属性的状态均设为hidden，如图9所示图9 完成设置的节点接口对话框5） 根据需要可为该节点添加注释，以便将来参考最后节点的接口对话框应如图9所示单击“OK”执行File->Save命令，保存节点模型，并命名为mrt_tx3.2干扰节点网络干扰节点将无线噪声引入网络与固定发信机节点一样，干扰节点也由包产生器模块、无线发信机模块和天线模块组成二者在信道功率和信号调制方面不同，这种不同使得干扰节点将包作为。
