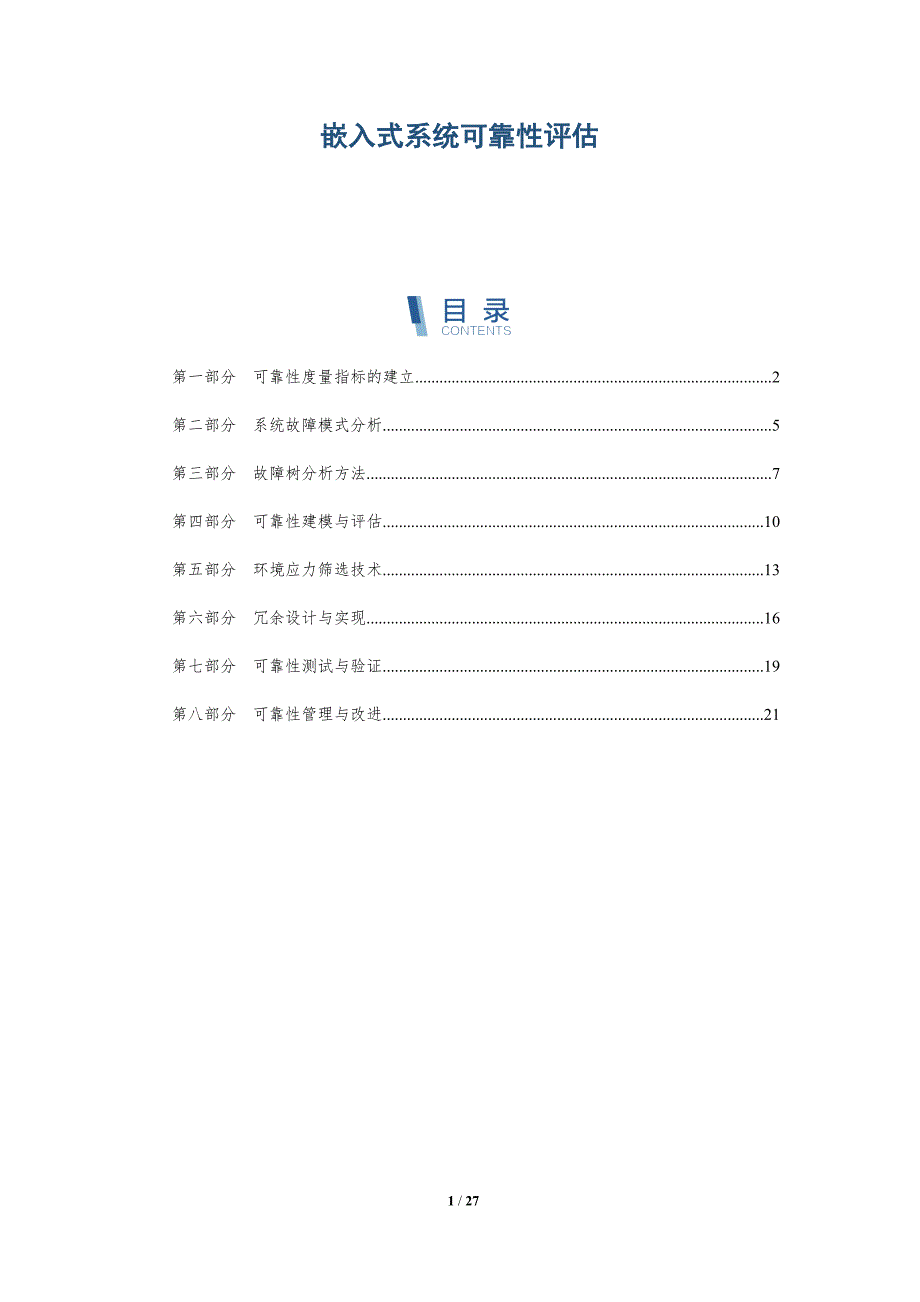

嵌入式系统可靠性评估 第一部分 可靠性度量指标的建立 2第二部分 系统故障模式分析 5第三部分 故障树分析方法 7第四部分 可靠性建模与评估 10第五部分 环境应力筛选技术 13第六部分 冗余设计与实现 16第七部分 可靠性测试与验证 19第八部分 可靠性管理与改进 21第一部分 可靠性度量指标的建立可靠性度量指标的建立可靠性度量指标是定量评估嵌入式系统可靠性的标准这些指标反映了系统在特定操作条件和环境下的失效行为1. 可靠性函数可靠性函数表示系统在特定时间 t 之前保持正常运行的概率通常用 R(t) 表示，其计算公式为：```R(t) = P(T > t)```其中 T 表示系统失效时间2. 故障率故障率表示系统在单位时间内发生失效的概率通常用 λ(t) 表示，其计算公式为：```λ(t) = lim_(Δt->0) P(t ≤ T < t + Δt) / Δt```3. 失效强度失效强度表示在时间 t 时系统发生失效的瞬时概率通常用 z(t) 表示，其计算公式为：```z(t) = f(t) / R(t)```其中 f(t) 表示系统在时间 t 处的概率密度函数4. 平均无故障时间 (MTTF)MTTF 表示系统在失效之前正常运行的平均时间。
其计算公式为：```MTTF = ∫_[0]^∞ t * f(t) dt```5. 平均故障间隔时间 (MTBF)MTBF 表示系统两次相邻失效之间的平均时间其计算公式为：```MTBF = 1 / λ(t)```6. 平均修复时间 (MTTR)MTTR 表示系统自失效到修复完成之间的平均时间7. 可用度可用度表示系统在特定时间点处于正常运行状态的概率通常用 A(t) 表示，其计算公式为：```A(t) = P(系统正常运行于 t时刻)```8. 可维护性可维护性反映了系统可以轻松和快速地修复或更换的程度它通常通过 MTTR 和其他维护指标（如可维修性指数）来衡量9. 诊断覆盖率诊断覆盖率表示系统诊断和故障定位模块检测和定位系统故障的能力通常用 DC 表示，其计算公式为：```DC = (故障被检测到的次数) / (总故障次数)```指标选择选择合适的可靠性度量指标至关重要应考虑以下因素：* 系统应用领域和关键任务需求* 故障模式和失效机制* 数据的可用性和质量* 分析技术和建模方法指标建立过程可靠性度量指标的建立涉及以下步骤：1. 定义系统功能和失效标准：确定系统的正常运行状态和定义失效条件。
2. 收集故障数据：收集有关系统失效的详细数据，包括失效模式、发生时间和环境条件3. 分析故障数据：确定失效分布、故障率和失效机制4. 选择度量指标：根据系统需求和应用选择适当的可靠性度量指标5. 计算度量指标：使用收集的数据和分析结果来计算所选度量指标的值6. 验证和校准：通过进一步的测试和数据收集来验证和校准度量指标通过建立可靠的可靠性度量指标，工程师可以评估嵌入式系统的可靠性，并采取措施提高其可用性和安全性第二部分 系统故障模式分析关键词关键要点故障模式及影响分析 (FMEA)- FMEA 是一种结构化的分析技术，用于识别、评估和优先考虑系统故障模式及其潜在后果 它涉及跨职能团队的合作，以系统地检查系统设计和操作，并确定潜在的故障点 FMEA 提供了一种定量的方法来评估故障模式的严重程度、发生率和可检测性，从而确定需要采取优先行动的风险故障树分析 (FTA)系统故障模式分析（FMEA）系统故障模式分析（FMEA）是一种系统可靠性评估技术，用于识别、评估和减轻潜在故障模式及其对系统功能的影响其目的是通过系统地分析每个组件和子系统，以确定可能导致系统故障的潜在故障模式、发生概率、严重性和可检测性。
步骤FMEA具体步骤包括：1. 确定系统边界：定义分析的系统范围和边界2. 识别故障模式：对于系统中的每个组件或子系统，识别所有潜在的故障模式3. 评估故障概率：基于历史数据、行业标准或工程判断，估计每个故障模式的发生概率4. 评估故障严重性：评估每个故障模式对系统功能的影响的严重程度，从轻微到灾难性5. 评估故障可检测性：确定故障模式是否易于检测和诊断6. 计算故障风险优先数（RPN）：使用故障概率、故障严重性和故障可检测性值计算RPNRPN是一个度量，用于对故障模式的严重性进行排序并优先考虑纠正措施数据收集FMEA需要收集以下数据：* 系统设计和操作信息* 组件和子系统的可靠性数据* 故障模式历史数据* 行业标准和最佳实践输出FMEA的输出包括：* FMEA表：列出识别出的故障模式及其相关概率、严重性和可检测性 RPN优先级列表：按RPN对故障模式进行排序的列表 建议的纠正措施：针对高风险故障模式的预防或缓解措施应用FMEA广泛应用于各种行业，包括：* 航空航天* 汽车* 制造* 医疗保健* 能源优点FMEA的主要优点包括：* 系统地识别潜在故障模式和风险* 优先考虑纠正措施以提高可靠性* 减少生命周期成本和停机时间* 符合行业标准和法规要求局限性FMEA的局限性包括：* 依赖于准确的故障数据和工程判断* 可能忽视由于故障相互作用或环境因素造成的故障模式* 需要大量时间和资源第三部分 故障树分析方法故障树分析方法简介故障树分析（FTA）是一种自顶向下的归纳推理技术，用于评估复杂系统的可靠性。
它从系统预期故障开始，并逐步识别和分析导致故障的潜在事件步骤1. 定义顶层事件：确定系统预期故障2. 构建故障树：从顶层事件开始，向下分解故障，直到达到基本事件（无法进一步分解的事件）使用逻辑门（例如，AND、OR）将事件连接起来3. 识别基本事件：确定系统故障的潜在原因这些事件可能是组件故障、环境因素或人为错误4. 计算故障概率：利用相关数据和假设，估计每个基本事件的发生概率5. 简化故障树：使用概率计算和布尔代数技术，简化故障树以提高可读性和准确性6. 评估可靠性：根据故障树和基本事件的概率，计算系统的可靠度和故障率优点* 系统地评估系统故障风险 识别导致故障的潜在原因 量化系统可靠性 辅助设计和改进系统以提高可靠性 便于与其他可靠性评估技术集成缺点* 对于复杂系统，构建和分析故障树可能很耗时 依赖于基本事件概率的准确估计 假设基本事件相互独立，这可能不是总是正确的 难以处理动态和时间相关的故障应用故障树分析广泛应用于各种领域，包括：* 航空航天：评估飞行控制系统、导航系统和通信系统的可靠性 汽车工业：评估发动机管理系统、制动系统和转向系统的可靠性 核电：评估安全系统、反应堆控制系统和冷却系统的可靠性。
医疗设备：评估起搏器、除颤器和监护仪的可靠性 关键基础设施：评估电力网络、水系统和运输系统的可靠性实例考虑一个汽车安全气囊系统的故障树顶层事件是“安全气囊未部署”使用故障树分析，可以识别以下潜在原因：* 引爆装置故障* 传感器故障* 电击故障* 气囊故障* 气体发生器故障通过计算每个基本事件的概率，可以评估安全气囊系统的整体可靠性结论故障树分析是一种强大的技术，用于评估复杂系统的可靠性它提供了对系统故障风险的系统理解，并有助于识别和解决潜在问题通过提高系统可靠性，故障树分析可以提高安全性、可用性和整体性能第四部分 可靠性建模与评估关键词关键要点概率论基础1. 概率分布与随机变量：描述嵌入式系统组件故障和维修行为的概率分布，如指数分布、Weibull分布2. 概率定理：应用条件概率、贝叶斯定理等概率定理，推导出系统可靠性指标，如平均故障间隔时间（MTTF）3. 随机过程：利用马尔可夫过程、泊松过程等随机过程模型，研究系统故障和维修的动态行为可靠性块图1. 系统建模：将系统分解为一系列串联、并联或备用连接的可靠性块，建立层次化的系统可靠性块图2. 可靠性计算：应用故障树分析、事件树分析等技术，计算系统可靠性指标，如可靠度、失效率。
3. 敏感性分析：通过改变块可靠度或维修率等参数，分析系统可靠性对关键组件或维护策略的敏感性参数估计与不确定性分析1. 参数估计：基于故障数据或维修记录，估计系统可靠性模型中的参数，如失效率、修复时间分布2. 不确定性分析：考虑模型参数的不确定性，利用蒙特卡罗法、Bootstrapping等方法评估系统可靠性的概率分布3. 贝叶斯推断：利用贝叶斯定理，在系统运行数据的基础上更新和改进可靠性模型加速寿命试验1. 加速应力环境：选择合适的加速应力环境，如高温、高压、强振动，促使系统故障提前发生2. 加速模型：建立故障发生与加速应力的关系模型，外推至实际使用条件下的寿命3. 试验计划设计：优化试验计划，平衡试验成本与可靠性评估精度，考虑试验时间、样本数量和应力水平多物理域仿真1. 虚拟建模：构建融合电气、机械、热等多物理域的嵌入式系统虚拟模型，考虑环境应力对系统可靠性的影响2. 概率仿真：在虚拟模型中注入随机性，模拟系统故障和维修事件，评估系统可靠性指标3. 数据融合：将虚拟仿真数据与实际运行数据相结合，提高仿真模型的精度和可信度人工智能与机器学习1. 故障预测：利用机器学习算法，基于传感数据预测故障的发生，实现主动维护和故障避免。
2.可靠性优化：应用神经网络、遗传算法等优化技术，优化系统设计、维护策略或测试计划，提高系统可靠性3. 异常检测：通过无监督学习算法，识别系统运行中的异常行为，及时预警故障的潜在风险可靠性建模与评估引言可靠性评估对于嵌入式系统至关重要，原因有以下三点：1. 嵌入式系统通常用于关键任务应用，其中故障可能导致灾难性后果2. 嵌入式系统通常部署在恶劣的环境中，例如极端温度、振动和电磁干扰3. 嵌入式系统通常具有很长的使用寿命，可能持续数年甚至数十年可靠性建模可靠性建模是预测嵌入式系统可靠性的过程有许多不同的可靠性模型可供选择，选择最佳模型取决于系统的特定属性和可用数据最常用的可靠性模型包括：* 指数分布模型：假设故障率是恒定的，随着时间的推移，系统可靠性呈指数下降 魏布尔分布模型：假设故障率随着时间的推移而增加或减少，导致可靠性曲线的“浴缸”形状 对数正态分布模型：假设故障率在一段时间内是恒定的，然后随着时间的推移而增加可靠性评估可靠性评估是使用可靠性模型来预测嵌入式系统可靠性的过程可靠性评估通常涉及以下步骤：1. 收集数据：收集系统故障率数据，例如从现场可靠性测试或历史数据2. 选择模型：根据可用数据选择合适的可靠性模型。
3. 拟合模型：将模型拟合到数据以估计模型参数4. 预测可靠性：使用模型参数来预测系统在指定时间内的可靠性评估方法有几种不同的方法可以评估嵌入式系统的可靠性最常用的方法包括：* 分析方法：使用可靠性模型和系统设计信息来分析系统的可靠性 仿真方法：使用计算机仿真来模拟系统的行为并评估其。
