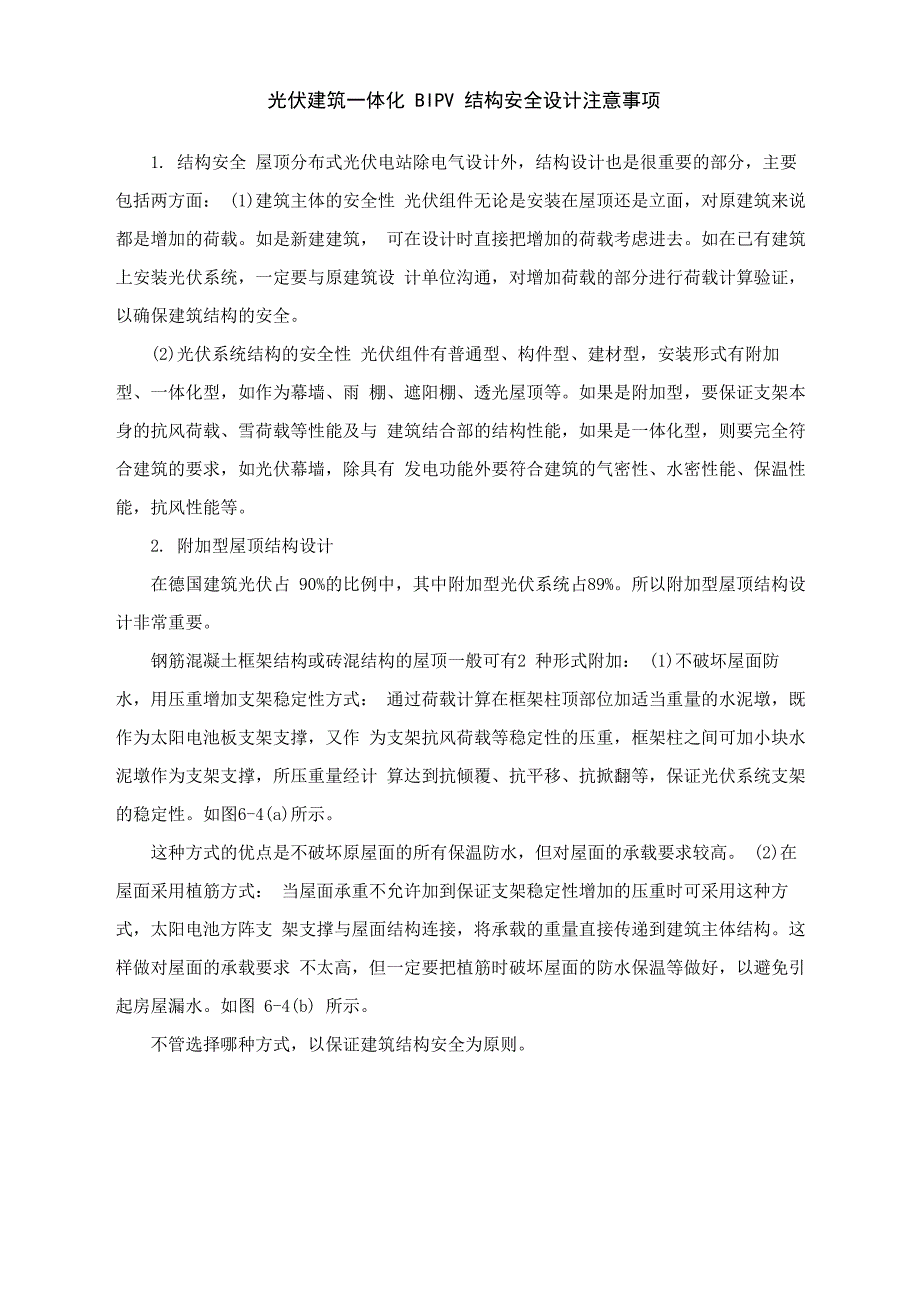

光伏建筑一体化 BIPV 结构安全设计注意事项1. 结构安全 屋顶分布式光伏电站除电气设计外，结构设计也是很重要的部分，主要包括两方面： (1)建筑主体的安全性 光伏组件无论是安装在屋顶还是立面，对原建筑来说都是增加的荷载如是新建建筑， 可在设计时直接把增加的荷载考虑进去如在已有建筑上安装光伏系统，一定要与原建筑设 计单位沟通，对增加荷载的部分进行荷载计算验证，以确保建筑结构的安全2)光伏系统结构的安全性 光伏组件有普通型、构件型、建材型，安装形式有附加型、一体化型，如作为幕墙、雨 棚、遮阳棚、透光屋顶等如果是附加型，要保证支架本身的抗风荷载、雪荷载等性能及与 建筑结合部的结构性能，如果是一体化型，则要完全符合建筑的要求，如光伏幕墙，除具有 发电功能外要符合建筑的气密性、水密性能、保温性能，抗风性能等2. 附加型屋顶结构设计在德国建筑光伏占 90%的比例中，其中附加型光伏系统占89%所以附加型屋顶结构设 计非常重要钢筋混凝土框架结构或砖混结构的屋顶一般可有2 种形式附加： (1)不破坏屋面防水，用压重增加支架稳定性方式： 通过荷载计算在框架柱顶部位加适当重量的水泥墩，既作为太阳电池板支架支撑，又作 为支架抗风荷载等稳定性的压重，框架柱之间可加小块水泥墩作为支架支撑，所压重量经计 算达到抗倾覆、抗平移、抗掀翻等，保证光伏系统支架的稳定性。
如图6-4(a)所示这种方式的优点是不破坏原屋面的所有保温防水，但对屋面的承载要求较高 (2)在屋面采用植筋方式： 当屋面承重不允许加到保证支架稳定性增加的压重时可采用这种方式，太阳电池方阵支 架支撑与屋面结构连接，将承载的重量直接传递到建筑主体结构这样做对屋面的承载要求 不太高，但一定要把植筋时破坏屋面的防水保温等做好，以避免引起房屋漏水如图 6-4(b) 所示不管选择哪种方式，以保证建筑结构安全为原则a)压重方 (b)植筋方式图6-4附加型屋顶结构 大型共建如火车站、厂房等多采用轻钢排架结构，彩钢板屋顶，承重能力较混凝土框架 结构要差如是新建建筑，可在设计时直接把增加的荷载考虑进去；如是已建建筑，原设计 活荷载不够大，则需做檩条等加固屋顶支架连接尽量采用夹具方式，尽量不破坏防水保温， 如图6-5所示图6-5夹具方式。
