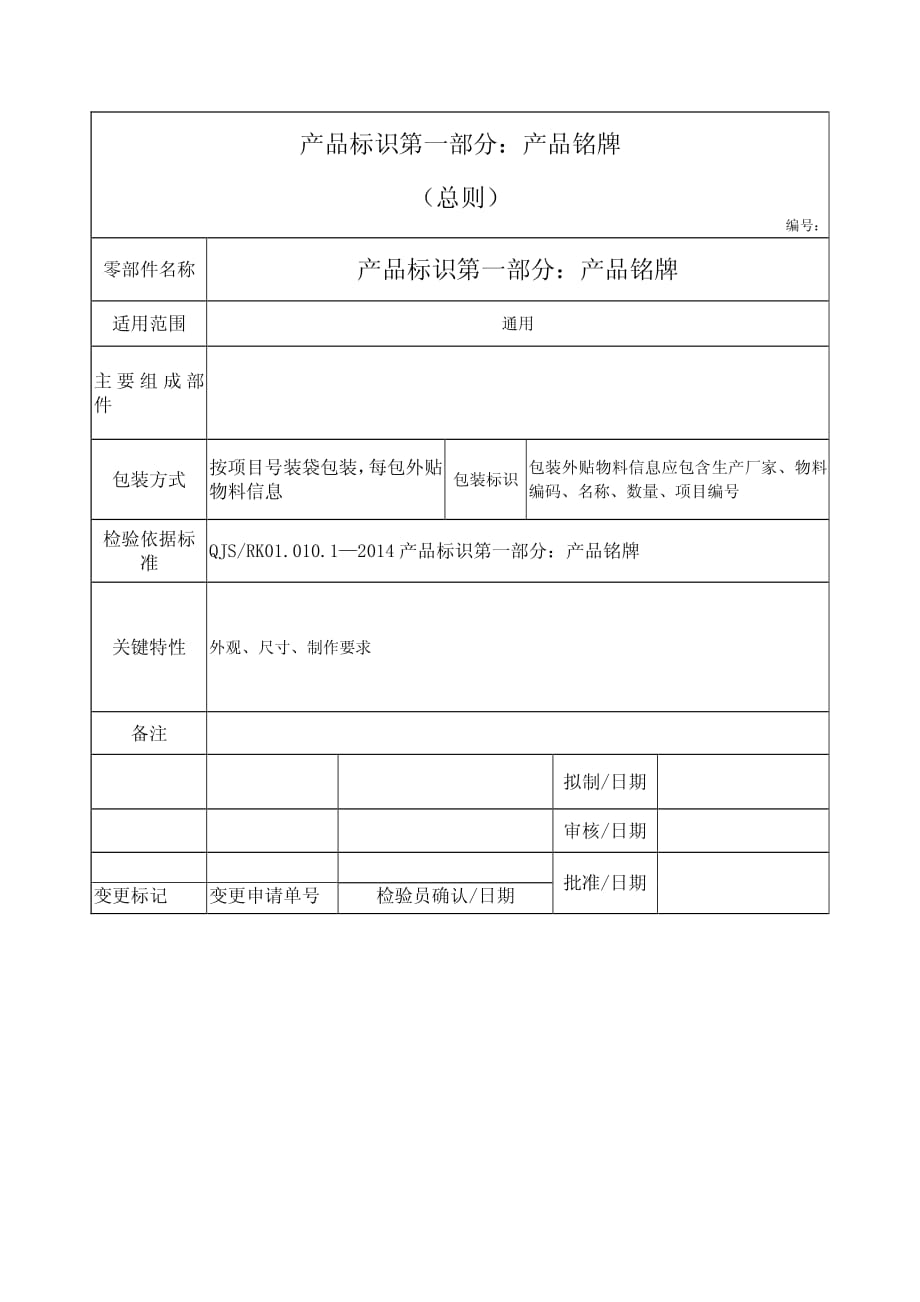

产品标识第一部分：产品铭牌 （总则） 编号： 零部件名称 产品标识第一部分：产品铭牌 适用范围 通用 主 要 组 成 部 件 包装方式 按项目号装袋包装， 每包外贴 物料信息 包装标识 包装外贴物料信息应包含生产厂家、物料 编码、名称、数量、项目编号 检验依据标 准 QJS/RK01.010.1—2014 产品标识第一部分：产品铭牌 关键特性 外观、尺寸、制作要求 备注 拟制/日期 审核/日期 批准/日期 变更标记 变更申请单号 检验员确认/日期 产品标识第一部分：产品铭牌检验标准检验标准 编号： 操作步骤 检验项目 检测设备 详细操作方法及内容 标准要求、注意事项 备注 第 1 步 资料审查 供应商需提供资料： 1、供应商自检报告 a、 《供应商自检报告》 应包括本检验标 准中操作步骤第 5-10 步内容 第 2 步 标准确认 标准齐套性： 2、是否有该型号部品的技术条件、通用技术标准； 3、是否有检验标准，标准是否为最新版本； b、检验标准为受控、最新版本； c、受控图纸、检验标准，缺一项时反 馈 SQE 第 3 步 抽样方案 4、依据抽样检验标准要求对第4步～第6步和第8 步～第10步检验内容进行抽样判定 d、 批次供货按不同规格抽样方案如下： n（Ac，Re）为 1（0,1） 第 4 步 包装 目测 5、核对产品外包装上是否贴有物料标签；标签信息是否 与送货单上的规格、物料号相同，并确认标签格式是否 符合公司规定，其上应标明：生产厂家、物料编码、名 称、数量、项目编号 e、如标识信息与送检信息不符，则判 定为不合格并反馈采购经理。
f、如标识格式不符公司规定，则判定 不合格并反馈采购经理 第 5 步 外观 目测 6、铭牌的周边不应有明显的毛刺和齿形及波形，正面应 平整光洁线条及边线框应匀称、光滑、连续，不应断 缺和模糊不清 7、 铭牌表面不应有裂纹和明显的擦伤丝纹以及有影响其 清晰的锈斑、暗影等文字的涂层不应有气泡、污渍、 皱纹剥落和明显的颗粒杂质 8、铭牌颜色应清晰醒目、色泽均匀，不应有泛色色彩 边缘应整齐、清晰 9、铭牌表面应进行抛光处理 g、不符合外观要求判定该项目不合格 第 6 步 尺寸 游标卡尺、 米尺 10、铭牌尺寸应符合图纸要求，并核对图纸是否符合附 录 1 的技术标准 11、中文字体尺寸应符合附录 1 表 2 要求， 12、英文字体尺寸应符合附录 1 表 3 的要求 h、尺寸应符合图纸要求，如不符合判 定不合格 如果图纸尺寸不符合附录 1 的技术标准，请通知 SQE 进行处理 第 7 步 材料 13、不锈钢板 0Cr18Ni9，板厚 1.0mm，板厚不允许小于 1mm i、 材质应要求供应商提供材质证明单， 如不能提供则必须在制作前进行取样 检测，符合标准要求后再进行制作 第 8 步 色标号 色标卡、色 差计 14、铭牌采用腐蚀工艺。
LOGO 颜色按照样张要求，色标 号为 PANTONE 187 C（C5 M100 Y71 K22） j、 产品色标应与色标卡一致， 色差△E 小于等于 1如不符合要求判定不合 格 第 9 步 耐久度要 求 清水或汽油 15、使用清水或汽油，擦拭 15S ，铭牌字体清晰可见 k、不能通过测试判定不合格 第 10 步 铭牌的内 容布局 目测 16、依据产品图纸进行检验并应符合下列的技术标准 16.1、LOGO区：靠左上角放置 16.2、产品名称区：产品名称与LOGO区平齐，靠右上角 放置中文版铭牌产品名称包含中文产品名称和英文产 品名称两部分，两部分右对齐英文版产品名称区仅包 括产品英文名称，可分两行表达，两行内容左对齐 16.3、参数信息区包括产品型号、主文件编号，主要技 术参数，制造日期等，所有参数的描述所有参数的描述 信息需左对齐，参数信息可横向压缩 16.4、参数信息区右下角为认证标识区，如果产品已通 过权威认证，应在此位置放置认证的标识，如CE，制作 时应符合相关标准的要求，见附录A 16.5、公司信息区包括公司名称及公司地址中文版铭 牌公司名称和公司地址按照一行排列，英文版铭牌的公 司名称和公司地址按照两行排布，公司名称及公司地址 应放置在铭牌的底层且居中排列。
16.6、铭牌的布局示例见图2和图3 l、产品内容布局应符合图纸要求，如 不符合判定不合格 如果图纸要求不符 合前述的技术标准， 请通知 SQE 进行处 理 说明 1. 新增检查项目： 2. 原因描述： 3. 测试方法： 4. 注意事项： SQE: 日期： 检 验 记 录 要求 1. 抽样方案按照第 3 步规定进行；对供应商的每个送货批次产品进行随机抽样检验 2. 对产品的 1、4、5、7 项的测试结果：检验合格，记录“Y”字样；检验不合格，记录“N”字样，并对不合格项目的原因作出详细记录 3. 对产品的 6 及 8-10 项的检测结果：检验合格，记录“Y”字样；检验不合格，记录“N”字样，并对不合格项目的原因或测试数据作出详细记录 4. 产品的最终判定结果必须用“Y” 、 “N”作出判定 备注 1、首件、样品检验和日常检验时均需逐项检验 2、原则上：若出现质量问题或发现问题需增加特殊检查项目或有重点的对供方进行检查，SQE 人员必须在 1 个工作日内在“说明”栏中详细标注抽检 测试要求，并签字确认；并在 5 个工作日内完成检验标准的换版工作，到期未换版由检验人员反馈部门负责人。
附录 1 铭牌尺寸要求 1.1、铭牌统一为 5 个标准尺寸，分别为 63×100，100×160，125×200，160×250，200 ×315，单位为 mm 1.2、铭牌四周缩进 2-5mm 作为印刷区域，外边缘线宽 0.5-0.75mm所有铭牌的上边缘和 下边缘缩进均为 3mm,左缩进和右缩进根据铭牌尺寸大小变化，具体尺寸见附录 1 表 1 1.3、外边缘线内部为铭牌的信息区自上而下分为 LOGO 区，产品名称区，参数信息区， 公司信息区、认证标识区五个部分，见附录 1 图 1 1.4、LOGO 区上边缘距离外边缘线 1mm公司标志 MESNAC 应符合公司样张的规定，具体尺 寸见附录 1 表 1 1.5、 参数信息区距离铭牌两侧外边缘线不小于 3mm， 右半侧参数信息区距离中线 2mm,参数 信息区参数信息与参数名称距离均为 2mm参数信息区参数均匀分布 1.6 公司信息区下边缘距离外边缘最底部 1mm 铭牌的其他形式与尺寸应符合 GB/T 13306 的规定，其他尺寸要求见附录 1 图 1 附录1图 1 产品铭牌的尺寸 附录1表 1 各铭牌的尺寸要求 单位：mm 宽×长 l×b 左/右缩进 d R 63×100 57×96 21.5， 标准字 2.0 计算获 得 4.4 100×160 94×154 33.3， 标准字 3.0 5.4 125×200 119×194 41.5， 标准字 3.0 5.4 160×250 154×240 52.0， 标准字 5.0 6.4 200×315 194×305 65.6， 标准字 5.0 6.4 附录1表2中文字体铭牌 单位：mm 宽×长 中/英 产品名称 参数信息 公司名称 公司地址 63×100 中 黑体，14PT 黑体，11PT 黑体，10PT 黑体，10PT 英 ARIAL,9PT ARIAL，7PT ARIAL，8PT ARIAL，8PT 100× 160 中 黑体，21PT 黑体，12PT 黑体，16PT 黑体，16PT 英 ARIAL,11PT 125× 200 中 黑体，28PT 黑体，15PT 黑体，20PT 黑体，20PT 英 ARIAL,16PT 160× 250 中 黑体，34PT 黑体，20PT 黑体，24PT 黑体，24PT 英 ARIAL,17PT 200× 315 中 黑体，42PT 黑体，25PT 黑体，30PT 黑体，30PT 英 ARIAL,20PT 附录 1 表 3 英文字体铭牌 单位：mm 宽×长 产品名称 参数信息 公司名称 公司地址 63×100 ARIAL BLACK，12PT 黑体，10PT ARIAL，10PT ARIAL，8PT 100×160 ARIAL BLACK，16PT 黑体，12PT ARIAL，14PT ARIAL，12PT 125×200 ARIAL BLACK，20PT 黑体，15PT ARIAL，20PT ARIAL，16PT 160×250 ARIAL BLACK，24PT 黑体，20PT ARIAL，24PT ARIAL，20PT 200×315 ARIAL BLACK，单行30PT， 分行 24PT。
黑体，25PT ARIAL，30PT ARIAL，24PT 图 2 中文铭牌布局示例 图 3 英文铭牌布局示例 。
