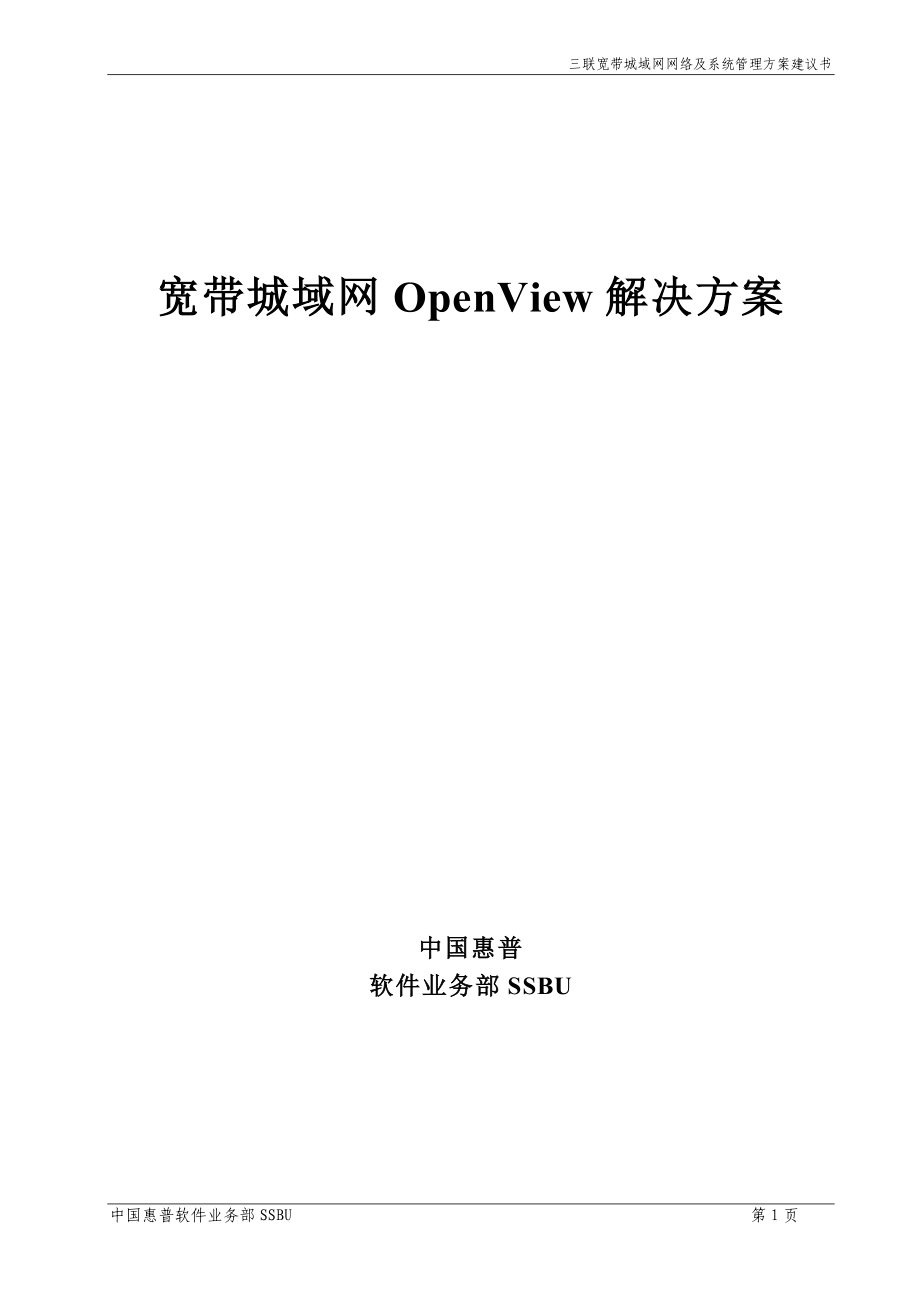

三联宽带城域网网络及系统管理方案建议书宽带城域网OpenView解决方案中国惠普软件业务部SSBU目录第一章 惠普公司和中国惠普有限公司 4第二章 网络系统管理需求分析 82.1 宽带城域网发展概述 82.2 宽带城域网特点 92.3宽带城域网网络结构 102.4 宽带城域网提供业务分析 112.5 宽带城域网运营支撑系统OSS(Operating Support System) 122.6 宽带城域网网管系统分析 142.6.1 宽带城域网网络管理特点 142.6.2 网络管理对象 152.6.3 网络管理接口 152.6.4 网管系统建设要求 15第三章 网络管理总体考虑 17第四章 网络管理方案建议 204.1 网络管理 204.2 三联宽带三级网管实例分析 274.3 三联宽带城域网网络管理体系结构 284.4 网络系统管理的可靠性 294.5 惠普公司网络与系统管理结构特点 30第五章 三联宽带城域网网络/系统管理的实施 325.1 管理功能的逐步实施 325.2 管理功能的实施方案 37附录一：HP OpenView 体系结构及产品简介 56一、HP OpenView 的发展历程 56二、HP OpenView 的体系结构 56三、HP OpenView 各管理模块功能简介 58附录二：HP OpenView 网络、系统管理平台的技术优势 83附录三：HP OpenView 成功案例介绍 87一、上海热线 87二、HP OpenView 在中国 91附录四：HP OpenView 提供可集成的第三方管理软件列表 94第一章 惠普公司和中国惠普有限公司惠普公司是一家集计算机系统、通信系统、电子产品及测量系统、的设计、制造和服务供应商，服务范围涉及工业、商业、工程、科学、医学及教育等多项领域。
惠普的经营宗旨是：促进科技知识进步，提高生产和工作效率惠普的产品包扩计算机、计算机外围设备、电子测试/测量仪及系统、网络产品、电子医疗设备、化学分析仪器及系统、计算器以及电子元件等，共达25,000种之多惠普是美国最大的工业公司之一，同时还是世界最大的计算机厂商之一在1997财政年度中，惠普的营业额达429亿美元,1998年2月，在美国《财富》杂志的"最受仰慕的美国公司"评选中,惠普名列第五惠普也是美国十大出口商之一惠普营业收入的绝大部分均来源于其多系列的计算机产品及相关服务，其中包括UNIX服务器、工作站、个人电脑及计算机外设，例如磁盘、绘图仪及打印机惠普的总部设在加利福尼亚州的PaloAlto市，公司拥有员工123,300人，其中，有63,500人在美国工作惠普的产品制造厂分布在美国的29座城市中，其中绝大多数都设在加利福尼亚、科罗拉多、东北地区及西北太平洋沿岸此外，公司还在欧洲、亚太地区、拉丁美洲和加拿大设有研究机构及制造厂惠普通过其遍布于120多个国家分设的近600家销售/技术支持部门、分销商以及零售商进行产品销售测量技术、计算机技术及通讯技术的相互融合渗透正在引发一场人类获取信息方式的革命。
蓬勃发展的全球计算机网络和专用信息应用软件将使人们获得信息变得简便，这种信息可以是文本、图形，也可以是视频或音频文件惠普的技术专长将有助于这些数据高速公路的创建和管理，此外，它还提供用于连接上网的产品凭借其在测量、计算机及通讯技术中掌握的技术专长，惠普同时兼备计算机及仪器的生产能力，从而在众多计算机厂商或仪器厂商中脱颍而出惠普于1939年由威廉.休莱特和戴维.帕卡德共同创建公司的第一台产品，一套称为音频振荡器的电子产品，是在PaloAlto市内的一间车库中制造而出的它改进了原有产品的大小尺寸及使用性能，同时还降低了销售价格惠普第一批客户当中就有华特迪尼斯电影公司这家公司购买了8套振荡器，用于其经典影片“Fantasia”中音响系统的研制和测试在以后数年中,惠普逐渐成长为一家世界领先的电子测试及测量仪器制造商，服务面向工程及科学领域如今，这些仪器、系统及相关服务已在电子设备的设计、制造、操作及维修过程中获得广泛应用，同时也应用于新兴起的全球信息网络除电子业以外，惠普仪器及系统的销售市场还深入到电信、宇航/防空、汽车、电子消费品、计算机、半导体及电子元件以及科研项目等多个技术领域1966年，惠普推出了公司第一台计算机产品，用于收集和分析惠普电子仪器所产生的数据。
到70年代，惠普以其HP 3000中系列计算机而跻身于计算机制造业中，并推出具有划时代意义的分布式数据处理系统，从而使计算机的能力不仅局限于计算机室中，更能让部门内任何员工都能利用计算机系统现在，惠普中系列计算机产品能以较低的成本提供大型计算机主机的性能在80年代中期，惠普是最早将精简指令集计算(RISC)技术应用在计算机产品中的几家主要公司之一目前，惠普在业界中可提供系列极其广泛的基于RISC技术的计算机产品惠普是世界头号RISC系统及基于UNIX系统计算机的销售厂商，并且是世界第二大工程及商业用强劲工作站的供应商惠普还是全球发展最快的个人电脑厂商之一惠普已成为全球最大的计算机服务与技术支持供应商之一在遍布全球110个国家的35家服务中心和技术支持部门中，每天可为世界各地的用户提供全天24小时服务此外，惠普还提供一系列的咨询、管理及财务服务，以使客户能够迅速、简便并且成本有效地获取信息惠普的持续发展建立在对研究与开发的巨大投入之上其每年营业纯收入约7%的部分均投资于研究与开发（1995年，共计23亿美元）巨额投入连同尖端技术制造及迅速交付市场的能力，使得惠普能够持续不断地推出新产品和实用产品。
1995年，惠普订单的一半以上均为两年前上市的新产品作为公司的中心研究机构，惠普实验室是世界领先的电子研究中心之一该实验室的总部位于PaloAlto市此外，惠普在英国和日本也设有实验机构惠普的研究人员正在不断开发和应用最先进的技术，以满足当前的业务需求，并为公司的未来发展创造新的机遇惠普的工程师和计算机专家约占其全体员工的31%此外，它每年还要录用1,300名大专院校毕业生，其中70%拥有工程技术学位由于惠普依靠科技取得进步，因而尤其注重员工的继续教育工程，并且通过内部培训计划以及安排大学学位升级计划加以实现惠普是一家领先的环境监测测量系统及计算机系统供应商不仅如此，在其全球范围内的经营过程中，惠普非常重视环境保护，并力争将其产品对人类健康、安全及生态环境可能产生的影响降至最低中国惠普有限公司是中美电子领域第一家合资企业早在1981年经中美高层人士的多次互访后，惠普和中国的合作进入实质性阶段中国惠普技术服务处在北京成立，使惠普的高技术产品第一次进入中国，高质量产品和技术支持为中国经济服务中国惠普有限公司正式成立于1985年，投资双方为：中国电子进出口总公司，北京计算机工业总公司和美国惠普公司。
中国惠普与腾飞的中国经济同步成长，陆续在全国各大城市设立分公司，使其业务形成辐射全国之势这多年来，中国惠普公司从一间办公室开始，业务不断发展壮大，已形成了市场销售，研究开发和生产制造三位一体的经济实体,员工超过八百人中国惠普为国家，股东和社会奉献出骄人的业绩：蝉联六届全国十大最佳合资经营企业，先后被授予先进技术型企业，经济效益和出口创汇“双优”企业，以及海关“信誉良好”合资企业等荣誉树立了高科技电子领域严守商业道德规范，关心社会公益事业的良好社会形象，成为中外合资企业的优秀代表第二章 网络系统管理需求分析2.1 宽带城域网发展概述宽带城域网(Broadband – Metropotilan Area Network)定义：是以宽带光传输为开放平台，以各种宽带接入技术，通过各类网关实现话音、数据、图像、多媒体、IP接入和各种增值业务及智能业务，并与各运营商长途网互通的本市(地)综合业务网络近年来，广域宽带IP网技术有了重大突破，IP over DWDM开始被商业运营系统采用广域宽带IP骨干网带宽从数十Gbps向数百Gbps发展，不久将达到Tbps的水平在宽带IP接入网方面，ADSL和HFC电缆调制解调器技术已经成熟进入商业应用推广阶段。
近年来，光缆到小区、到大楼10/100Mbps以太网入户的接入系统异军突起，成为宽带接入的新趋势这就对发展宽带IP城域网产生了强烈的需求面对复杂的宽带城域网，如何有效地管理网络，使其稳定高效地运行，为业务系统提供支撑，是摆在运营商面前的一大难题惠普公司积当年网络管理、系统管理之经验，一直活跃在国内外的电信领域和服务供应商(ServiceProvider)市场，并以其许多重要的成功案例享有美誉和相当高的市场占有率在Internet迅猛发展的今天，传统电信和Internet正逐步走向一体化，惠普公司的硬件、软件和实施经验，必然有助于国内宽带城域网的发展壮大本建议书对宽带城域网的需求进行相应的分析，并在此基础上，介绍了HP建议的解决方案本建议书旨在通过HP在国内外城域网网管管理、系统管理的成功经验，为城域网建立一个灵活的，可靠的，安全的，可扩展的系统2.2 宽带城域网特点传统电信城域网采用SDH系统，以TDM方式提供专线来构成城域网这种系统成本高、带宽有限、建设周期长，远不能满足新一代宽带城域网的要求对新一代宽带城域网的要求可以概括成以下几个方面：1、扩展性带宽可以扩展至几十、几百Gbps乃至Tbps以上2、节点多。
可以有多达几万个节点3、低成本低建设成本和运营成本4、支持新一代基于IP的业务支持各种物理接口、QoS(服务质量)、 SLA、监视和计费系统5、支持传统的话音和数据业务6、强大和便于使用的网络管理系统7、健壮性提出99.999％的工作时间、硬件冗余、光缆环故障保护自 愈能力目前的发展趋势是将以太网与DWDM技术结合，在光缆网上架构成宽带IP城域网现在采用吉位以太网，很快将采用万兆位以太网(10GbE)在光网上直接架构吉位以太网（GE）正在成为城域网主流2.3宽带城域网网络结构目前宽带城域网的结构分为三层，即核心骨干层、汇聚层、接入层，分别介绍如下：· 骨干层 Metropolitan Backbone Layer- 基于IP的千兆交换式路由器GSR（Gigabit Switch Router）- 适应未来带宽需求的快速增长 · 汇聚层 Merging Network Layer－采用GE(Gigabit Ethernet)三层交换机作为连接枢纽－业务的有效汇聚和调度可以减轻骨干层的带宽压力,有效利用带宽 · 接入层 Access Network Layer－以太网、xDSL、Cable多种接入方式－低成本、灵活性典型的城域网三层结构如下图： 从上图可以看出，核心层一般采用吉位交换路由器GSR，GSR之间采用环形光纤或POS(Packet over SDH)方式相连接；汇聚层采用三层交换机作为连接枢纽；接入层比较灵活，可以通过xDSL连接DSLAM: （接入多路复用器）至宽带接入服务器，也可以通过以太网方式接入城域网。
2.4 宽带城域网提供业务分析宽带城域网提供的业务主要分为：一、传统的TDM业务，包括Nx64k、2Mbps、34/45Mbps、140Mbps、155Mbps、622Mbps直到10Gbps，既有交换机中继。
