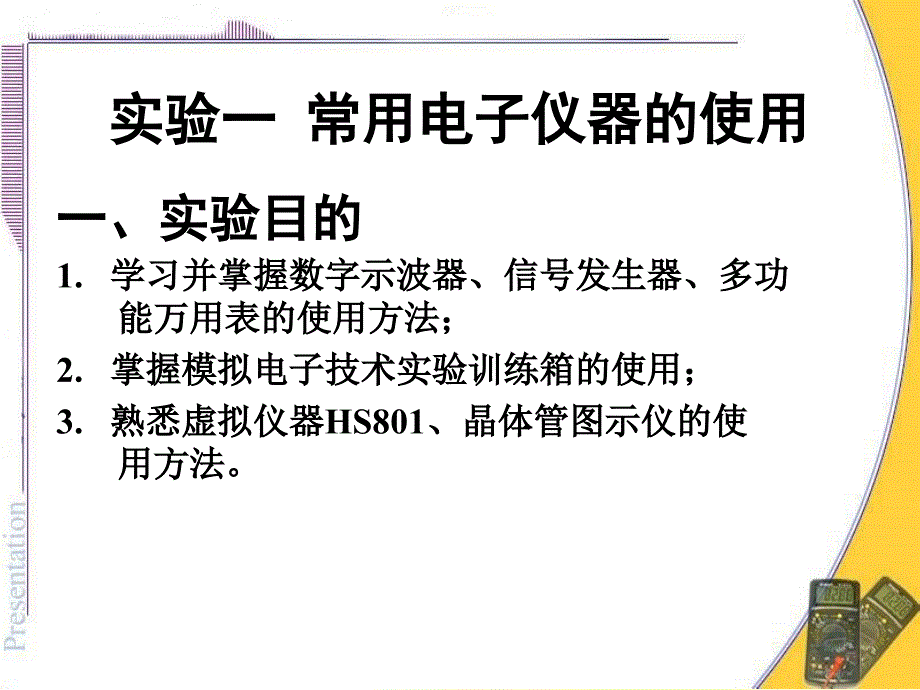

实验一 常用电子仪器的使用,一、实验目的,1.学习并掌握数字示波器、信号发生器、多功 能万用表的使用方法；,2.掌握模拟电子技术实验训练箱的使用；,3.熟悉虚拟仪器HS801、晶体管图示仪的使 用方法1.万用表,2.信号发生器,3.数字示波器,4.模拟电子技术实验训练箱,5.虚拟仪器,6.晶体管图示仪,二、实验仪器,三、实验内容：,1.GDM8145型数字万用表：,GDM8145型数字万用表是一种性能稳定、读数精确、4位半LED显示的便携式台式仪表该表可用于测量交直流电压、交直流电流和电阻1）面板介绍：,PWR电源开关,按下此键，电源被翻开,AC/DC交流/直流,按下此键，可以测交流,弹起此键，可以测直流,V电压,按下此键，可以测电压,mA电流,按下此键，可以测电流,k电阻,按下此键，可以测电阻,量程选择按钮（六个）,按下此键，可以选择量程,LED显示屏,测试笔插口,（2）使用举例,电压测量,1）翻开电源,2）选择交流、直流,3）选择测量电压,4）选择适宜的量程,5）连接表笔，观察记录读数,电流测量,1）翻开电源,2）选择交流、直流,3）选择测量电流,4）选择适宜的量程,5）连接表笔，观察记录读数,20A没有保险丝，测量时间应小于15秒,1）翻开电源,2）保证AC/DC键弹起,3）选择测量电阻,4）选择适宜的量程,5）连接表笔，观察记录读数,电阻测量,2.,SG1020信号发生器,本仪器具有TTL波、正弦波、方波、三角波、调频、调幅、调相、FSK、ASK、PSK、线性频率扫描、对数频率扫描等信号的发生功能，并且可以实现函数信号任意个数发生功能。
主波信号频率最高20MHz，频率分辨力可达10mHz本仪器还具有频率测量、周期测量、正脉宽、负脉宽测量和计数的功能1）面板介绍,旋转脉冲开关,电压输出,60db小信号输出,外测量输入,TTL 同步输出,数字键盘区,方向键以及确认键区,快捷键及功能键区,信息显示窗口,电源,开关,（2）,液晶显示,窗口,介绍,输出波形,输出波形的衰减,输出波形,的偏置,输出信号的幅值,输出信号,的频率,功能键说明区，用以指示在其下方的快捷键的功能,按下“主波”功能键,即可进入下一级设置,菜单进行各种设置,进入的下一级菜单,（3）使用举例-输出信号的设置,设置输出信号波形,说明正在进行波形设置,可供选择的信号的波形的列表,使用方向键“,”“,”和旋转数字脉冲拨盘可以进行波形设置，选中的波形以反白的方式显示,波形设置后的菜单显示,设置输出信号频率,设置波形后，要进一步设置频率，按频率功能键进入频率设置菜单,频率设置菜单,设置频率方法1,使用“,”和“”可以实现显示屏上”,“”,“在频率显示数值的各个数据位上的移动，以选中各个数据位和”可以实现对被选中数据位的增和减输出信号可以根据设置实时改变输出频率,设置频率方法2,使用数字键盘直接键入所期望的频率值,设置好频率后，按“OK”键生效并返回,设置输出信号幅值,按”幅度”功能键进入幅度设置菜单，其他方法与信号频率调节方法相同,信号,衰减设置,按”衰减”功能键进入衰减设置菜单显示屏显示衰减,衰减设置为10dB,即信号衰减10dB后输出,注,使用”,”和”来改变衰减值，实现信号不同衰减输出,显示屏,光标测量,直接测量,自动设置,运行/停止,通道1位置（垂直）,通道1 菜单,伏/格（通道1）,通道1输入,通道2,外部触发,秒/格,位置,（水平）,（1）主要面板介绍,4.,TDS210数字示波器,（2）,应用举例：,观察一方波信号，测量信号的周期、频率及峰峰值。
开启电源开关，显示“启动自检”字样后按任一键开始测量电源开关,耦合,交流,探头,1X,CH1 菜单,将被测信号从CH1输入端参加，按下CH1菜单键，通过斜面按钮设定耦合为“交流”，衰减系数为“1X”，使屏幕上出现扫描线斜面钮,按下,AUTOSET,（自动设置）键，使屏幕上显示的波形清楚，高度适中否则调节“伏/格”、“秒/格”旋钮AUTOSET,伏/格（通道1）,秒/格,按下,MEASURE键,，在选取“信源”为CH1后，再选择测量类型：周期、频率及峰峰值MEASURE,CH1,频率,CH1,周期,CH1,峰峰值,5.,模拟电子实验训练箱,电源区,电位器区,分,离,器,件,区,扩展区,集成器件区,电平指示,6、虚拟仪器HS801,HS801是一款最高采样100MHz/s综合测试仪，它包括数字表,数字存储示波器,频谱分析仪，瞬态波形记录仪，任意波形发生器等五种虚拟仪器这款最新推出计算机并口连接、便携式的综合仪器这款仪器是最大采样速率100MHz/s，具有8 位的分辨率，输入范围是 0.1 伏（满刻度）到80伏（满刻度），存储深度为 32K或64K 每通道，任意波形发生器有10位的分辨率和每秒25 MHz的采样速率。
CH1,CH2,OUT,数字示波器,数字存储示波器的存储深度可设置从10到32768个采样点，可在屏幕上显示32K采样点的数据该仪器的预触发位置可从0 到 100%自由设定，采样频率可自由调节用户可移动的图形和缩放轴调节垂直偏移和增益，可通过拖动垂直轴的标记和水平滑动头来改变垂直方向和水平方向的偏移数字示波器软件界面如下：,伏特计,伏特计可以测量温度、压力、功率、电流、电压，以及自定义的物理量等在模拟电子技术实验中，一般用来测量电压对于所测量的数据，每一个显示栏可提供均方根、峰峰值、平均值、最大值、最小值、dBm、功率值、Crest factor、频率、周期、瞬态值等11种不同的测量内容对每一种显示可以提供Ch1、Ch2、Ch1+Ch2、Ch1-Ch2、Ch2-Ch1、Ch1*Ch2、Ch1/Ch2、Ch2/Ch1、最小值、最大值等不同的显示方式测量的数据是可调整的时间间隔，记录数据能保存或打印伏特计软件界面如下：,任意波形发生器,任意波形发生器可以产生五种信号：正弦波、三角波、方波、DC、白噪声以及文件波形信号的振幅可自由在0V和12V之间设置，信号的频率范围为0到2MHz此外，任意波形发生器还提供了扫频功能。
任意波形发生器软件界面如下：,演讲完毕，谢谢观看！,。
