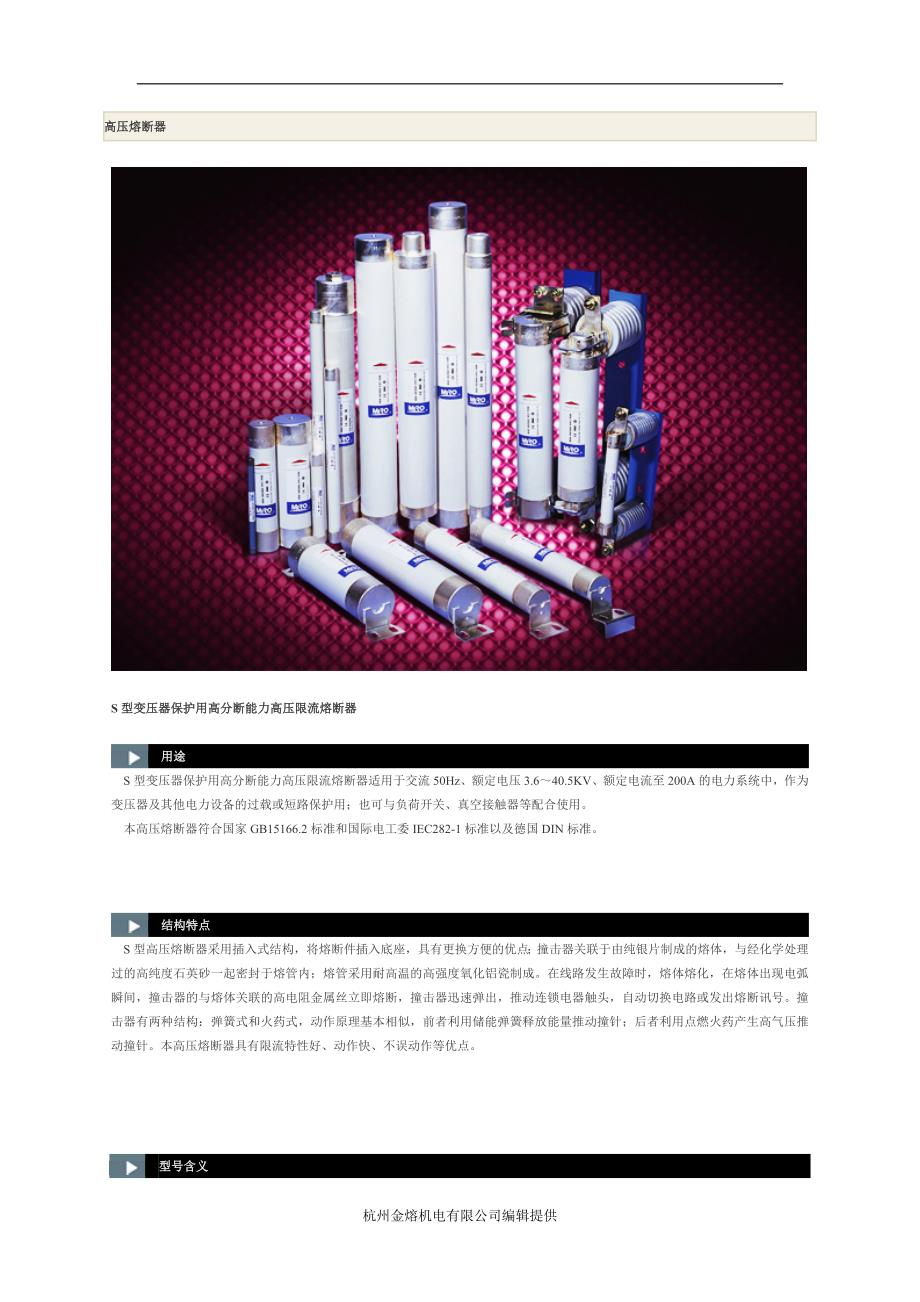

杭州金熔机电有限公司编辑提供高压熔断器S 型变压器保护用高分断能力高压限流熔断器用途S 型变压器保护用高分断能力高压限流熔断器适用于交流 50Hz、额定电压 3.6～40.5KV、额定电流至 200A 的电力系统中，作为变压器及其他电力设备的过载或短路保护用；也可与负荷开关、真空接触器等配合使用本高压熔断器符合国家 GB15166.2 标准和国际电工委 IEC282-1 标准以及德国 DIN 标准结构特点S 型高压熔断器采用插入式结构，将熔断件插入底座，具有更换方便的优点；撞击器关联于由纯银片制成的熔体，与经化学处理过的高纯度石英砂一起密封于熔管内；熔管采用耐高温的高强度氧化铝瓷制成路发生故障时，熔体熔化，在熔体出现电弧瞬间，撞击器的与熔体关联的高电阻金属丝立即熔断，撞击器迅速弹出，推动连锁电器触头，自动切换电路或发出熔断讯号撞击器有两种结构：弹簧式和火药式，动作原理基本相似，前者利用储能弹簧释放能量推动撞针；后者利用点燃火药产生高气压推动撞针本高压熔断器具有限流特性好、动作快、不误动作等优点型号含义杭州金熔机电有限公司编辑提供基本数据型号 外形尺寸(mm)(见图 17.1)序号国外 部颁额定电压(KV) 熔体额定电流(A) 额定开断电流(KA)фD L重量 (kg) 1701 SDO.J XRNT1 3.6 6.3,10,16,20,25,31.,5,40 31.5 51 192 1.121702 SDL.J XRNT1 7.2 6.6,10,16,20,25,31.5,40,50,63 31.5 51 292 1.471703 SFL.J XRNT1 7.2 80,100,125,160 31.5 76 292 3.151704 SDL.J XRNT1 12 6.3,10,16,20,25,31.5,40 31.5 51 292 1.471705 SFL.J XRNT1 12 50,63,71,80,100 31.5 76 292 3.151706 SKL.J XRNT1 12 125 31.5 76 292 3.151707 SXL.J XRNT1 12 160,200 31.5 88 292 4.151708 SDM.J XRNT1 24 6.3,10,16,20,25,31.5,40 31.5 51 442 2.71709 SFM.J XRNT1 24 50,63,71,80,100 31.5 76 442 4.51710 SKM.J XRNT1 24 125 31.5 76 442 4.51711 SXM.J XRNT1 24 160 31.5 88 442 5.41712 SDQ.J XRNT1 40.5 3.15,6.3,10,16,20,25 31.5 51 537 2.91713 SFQ.J XRNT1 40.5 31.5,40 31.5 76 537 5.51杭州金熔机电有限公司编辑提供1714 SXQ.J XRNT1 40.5 63 31.5 88 537 6.5注：在规定的使用条件下，熔断器最小开断电流为熔断器额定电流的 2.5～3 倍。
