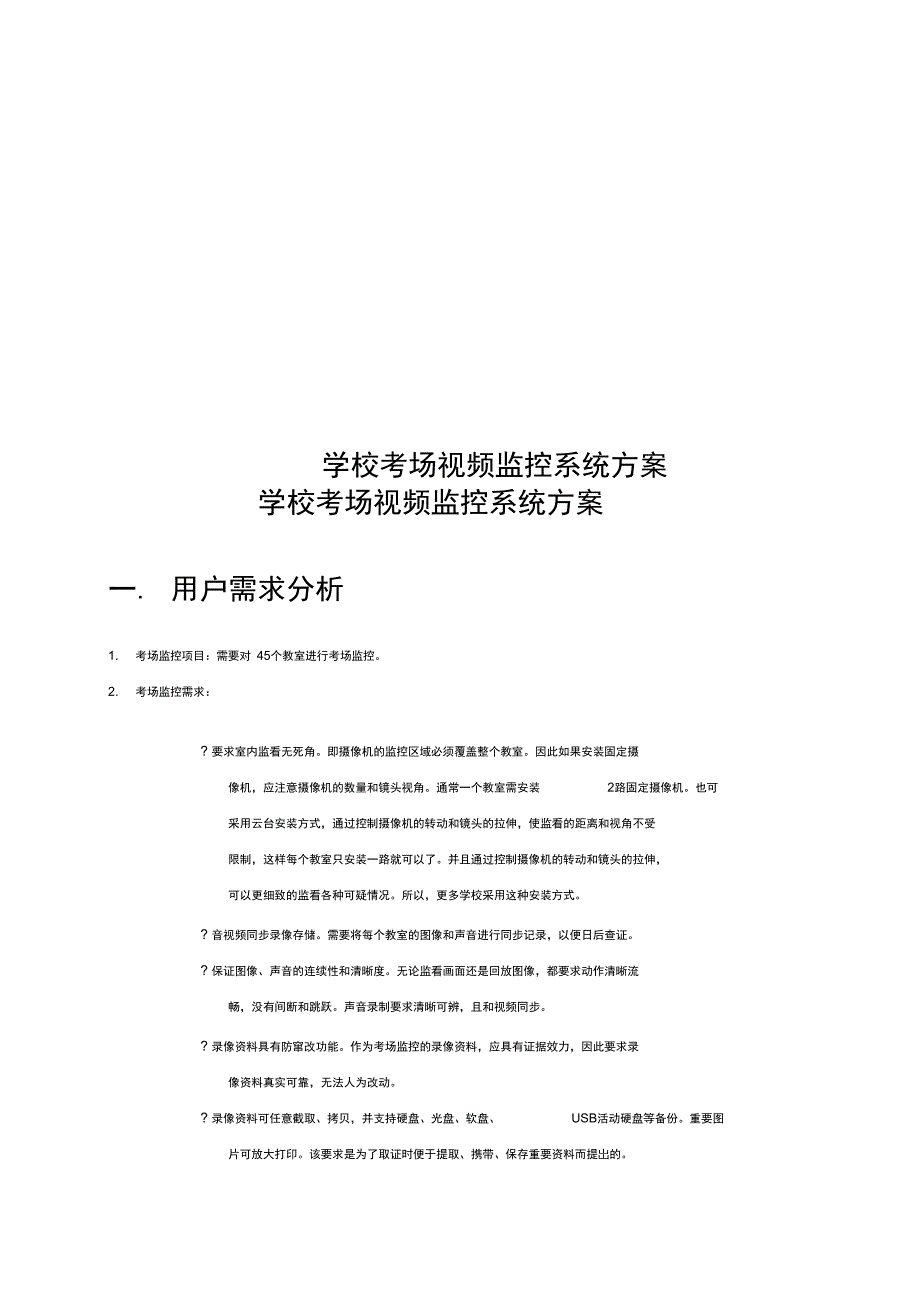

学校考场视频监控系统方案学校考场视频监控系统方案一. 用户需求分析1. 考场监控项目：需要对 45个教室进行考场监控2. 考场监控需求：? 要求室内监看无死角即摄像机的监控区域必须覆盖整个教室因此如果安装固定摄像机，应注意摄像机的数量和镜头视角通常一个教室需安装 2路固定摄像机也可采用云台安装方式，通过控制摄像机的转动和镜头的拉伸，使监看的距离和视角不受 限制，这样每个教室只安装一路就可以了并且通过控制摄像机的转动和镜头的拉伸， 可以更细致的监看各种可疑情况所以，更多学校采用这种安装方式 音视频同步录像存储需要将每个教室的图像和声音进行同步记录，以便日后查证 保证图像、声音的连续性和清晰度无论监看画面还是回放图像，都要求动作清晰流畅，没有间断和跳跃声音录制要求清晰可辨，且和视频同步 录像资料具有防窜改功能作为考场监控的录像资料，应具有证据效力，因此要求录像资料真实可靠，无法人为改动 录像资料可任意截取、拷贝，并支持硬盘、光盘、软盘、 USB活动硬盘等备份重要图片可放大打印该要求是为了取证时便于提取、携带、保存重要资料而提岀的 要求系统具有更多附加功能由于学校并非生产型企业，因此资金投入上比较慎重，尽可能希望采购的设备具有更多使用价值，例如平时可用来日常教学管理、公开课教学、教学评估等多种附加功能，来满足校方的更多需求，同时更提升了学校的硬件配 置，充分响应当前教育部门关于“建设现代化数字校园”的号召。
二. 设备选型1. 针对以上特点分析，我方建议在 45个教室内各安装1路室内高速球形摄像机，进行可控式全方位监控可选用迷你型智能高速球摄像机，特点是： 1）多倍光学变焦和电子变焦，自动光圈自动光圈调节功能，可以根据监控现场光线的明暗来自动调节光圈，可清晰地显示图象细节 2）云台可水平360度连 续旋转，垂直90度旋转，较固定安装方式的摄像机有很多灵活性监听头采用高灵敏、高保真的优质拾 音器考虑到成本问题，摄像机也可以采用固定安装方式，在教室内一角安装一台彩色半球摄像机固定 安装方式的特点是：摄像机监看距离和范围永远保持不变，不可通过主控中心任一控制和调节2. 所有监控信号全部通过视频线缆集中传送到学校监控中心，接入数字硬盘录像主机，即可进行监看、 云镜控制、录像存储、网络传输等操作3. 硬盘录像主机选用IDRS-7016HE-D嵌入式数字硬盘录像机，特点是：采用 H.264压缩格式，节省硬盘 空间；D1录像，画质突出，音质清晰；显示、录像速度均为全实时；系统功能全面；网络远程监控功能强大，网络传输占用的带宽小；系统界面友好，设置简单，稳定性高等；4. 为保证3天中每天连续录像 5小时，按每路每小时600M（D1录像画质）的资源占用量计算，600M*16路 *5小时*3天=1440G/台，即每台16路主机安装1块2000G硬盘标准系统硬盘即可； 按每路每小时250M（CIF 录像画质）的资源占用量计算，250M*16路*5小时*3天=600G/台，即每台16路主机安装1块1000G硬盘标 准系统硬盘即可。
由于硬盘占用量也和设置的图像质量以及监看画面的活动量有关，所以这里计算的硬盘量仅为参考值1. 主控室具有的功能设备的管理、监测、调度和教室摄像机状态的检查等控制主机上可以显示任意室内、室外监控点的声像信息可任意控制监控点的摄像机，选取最佳角度和最佳距离（如前端采用云镜控制方式便 可实现）可在电脑显示器上，也可在大屏幕电视墙上监测显示各监控点的现场情况通过鼠标点击可以单路循环切换各图像，或多画面分割显示多幅图像可对监测到的全部或部分教室情况进行数字硬盘录像，记录现场内容可在数字硬盘录像主机上按照时间、日期、教室进行智能检索，快速调看录像资料2. 网络分控功能可以切换、调看授权范围内任意室内、室外监控点的声像信息可控制授权范围内某监控点的摄像机，选取最佳角度和最佳距离（如前端采用云镜控制方式便可实现）可查看授权范围内以前录像资料可以和主控中心进行语音对讲，实时指挥四. 系统原理图VIIIIII ■:远程对讲11~*習穗贏遽球摄炼机/拾吕器五. 主要设备参数寸防暴半球摄像机（教室适用）2.5英寸，防暴金属外壳，可有效抵挡外来撞击图像传感器：1/3" SONY EXview HAD CCD II水平分辨率：650电视线有效像素：PAL: 976 X 582; NTSC 976 X 494 ( HX V)镜头：2.8-12mm手动光圈手动变焦镜头最低照度：0.01LUX/F1.2电源：DC12V外型尺寸：108 X 78mm（① X H）工作温度：-10oC〜50oC (相对湿度：最大95%)彩色500线，黑白570线 采用机械移除式IRCUT双滤光片，可以配合红外灯使用 水平0~360°旋转，垂直0〜90°旋转转速:0.1〜300 ° /s 16个用户定义预置位自动巡航功能 支持两点间往复自动扫描 智能断电实时记忆功能 防水，防尘，达到IP66防护等级 安装方式：壁装或吊装3. 硬盘录像机标准H.264双编码，支持通用播放器播放 界面简洁大方，操作灵活方便 面板、遥控、鼠标、控制键盘等多种操作方式 多倍速的快退和快进 多种分辨显示? 优异的网络性能，丰富的网络协议SATA硬盘接口USB2.0高速备份多路同时回放VGA监视器同时输出并提供 SPOT功能中英文操作技术参数表:系统十品彳作系^统1 |M| IV 立口汁土品炸玄绪系、统b操作系统LINUX 实时操作系统视频压缩标准H.264预览分辨率PAL : 704X576 ( D1)，水平线数 500,垂直线数 450回放分辨率PAL : 704X576 ( D1) 352X288 (CIF ) , NTSC : 640X480 (D1) 320X240( CIF视频输入4/8/16/16 路视频输入,BNC 插座，1.0Vp-p , 75Q支持制式PAL/NTSC/SECAM1 路 TV 输出,BNC 插座,1Vp-p , 75 Q视频输出1路标准 VGA输出QIN-15插座视频参数1路SPOT矩阵输出（BNC插座，1Vp-p , 75欧姆）25帧/秒/通道（PAL ） 1, 3, 6, 12, 25和用户自定义视频帧率30帧/秒/通道（NTSC） 1 , 3, 7, 15, 30和用户自定义视频输岀码率32kbps-4096kbps辅助视频编码CIF : 352X288(PAL)/ 320 X240(NTSC)辅助视频输岀码CIF:1-15 帧，码流 32kbps-512kbps率抓图功能支持预览、回放抓图（JPEG格式）音频压缩标准G.726/G.711音频输入4/8/16路音频输入,RCA插座，2Vp-p , 600Q音频输岀1路音频输出,RCA插座，2Vp-p , 600Q音频参数语音对讲输入1路对讲输入,RCA插座，2Vp-p , 600Q输出采样率24KHz采样大小16位声道数单声道数据率24kbps/64kbps硬盘驱动类型4/8 个 SATA 接口器最大容量单个SATA接口最大支持 2T硬盘录像模式手动、定时、移动侦测、报警联动录像录像管理录像保存支持盘组存储（普通、报警、冗余、备份）/网络录像回放4路D1同时回放，支持1 , 4分屏，快放、快退 1x,8x,16x备份方式本机/移动硬盘/U盘/DVD/网络网络接口1个10M/100M 自适应以太网接口（RJ45）串行接口1 个 RS232 口USB 接口2个前置USB 口外部接口键盘接口1个键盘接口云台接口1 个 RS422 口报警输入16路报警输入（支持常开/常闭两种形式）报警输岀4路报警输岀（常开，继电器闭合输岀）电源220V±10% ;110V±10%功耗核心功率38W，外接8个硬盘时89W工作温度0C 〜+ 50 C其他工作湿度10%〜90% RH机箱2U尺寸435x465x95mm （长 x 宽 x 高）重量8.10-8.60Kg （不含硬盘、配件）安装方式机架安装，台式安装六. 主要设备清单防暴半球摄像机（彩转黑）彩转黑，650 线，0.01LUX，1/3" Sony ICX673AK CCD ，标 BN-033Q/SE-B2配2.8〜12mm手动调焦手动光圈镜头镜头，电源:DC12V。
4.5英寸迷你高速球彩色500线/黑白570线，彩色黑白自动转换（ICR双滤光片），0.01Lux，内置10倍光学变焦镜头，f=3.8~38mm，10倍数字变焦，水平 360度连续旋转，垂直90度旋转，水平/BN-5604QH2垂直转速0.1 -300 °/s，16个预置位，支持两点间线性扫描和按照预置点顺序扫描，供电电源： DC12V（标配含电源和一体化支架）拾音器BN-A400直流线性稳压电源BN-PD1206DC12V/1.5A监控中心主要设备名称16路嵌入式硬盘录像机（SATAQ1）2U机箱 压缩格式：H.264压缩分辨率：D1/CIF，全实时 视频输入：16 路 视频输出：1*VGA ,1*BNC ,4*Video Spot out（支持1/4/9/16分割模式） 音频输入：16路 对讲输入:说明LINE-IN 音频输出：A-OUT 报警输入：16路 报警输出：8路 硬盘接口： 8个SATA接口（单盘最大容量：2TB）通讯接口： 1个RJ45 10M/100M 自适应以太网口， 1个RS485口（键盘接 口），1 个 RS422 口（ PTZ 控制），1 个 RS232，2个前置USB接口DVR专用硬盘块操作台国产套。
