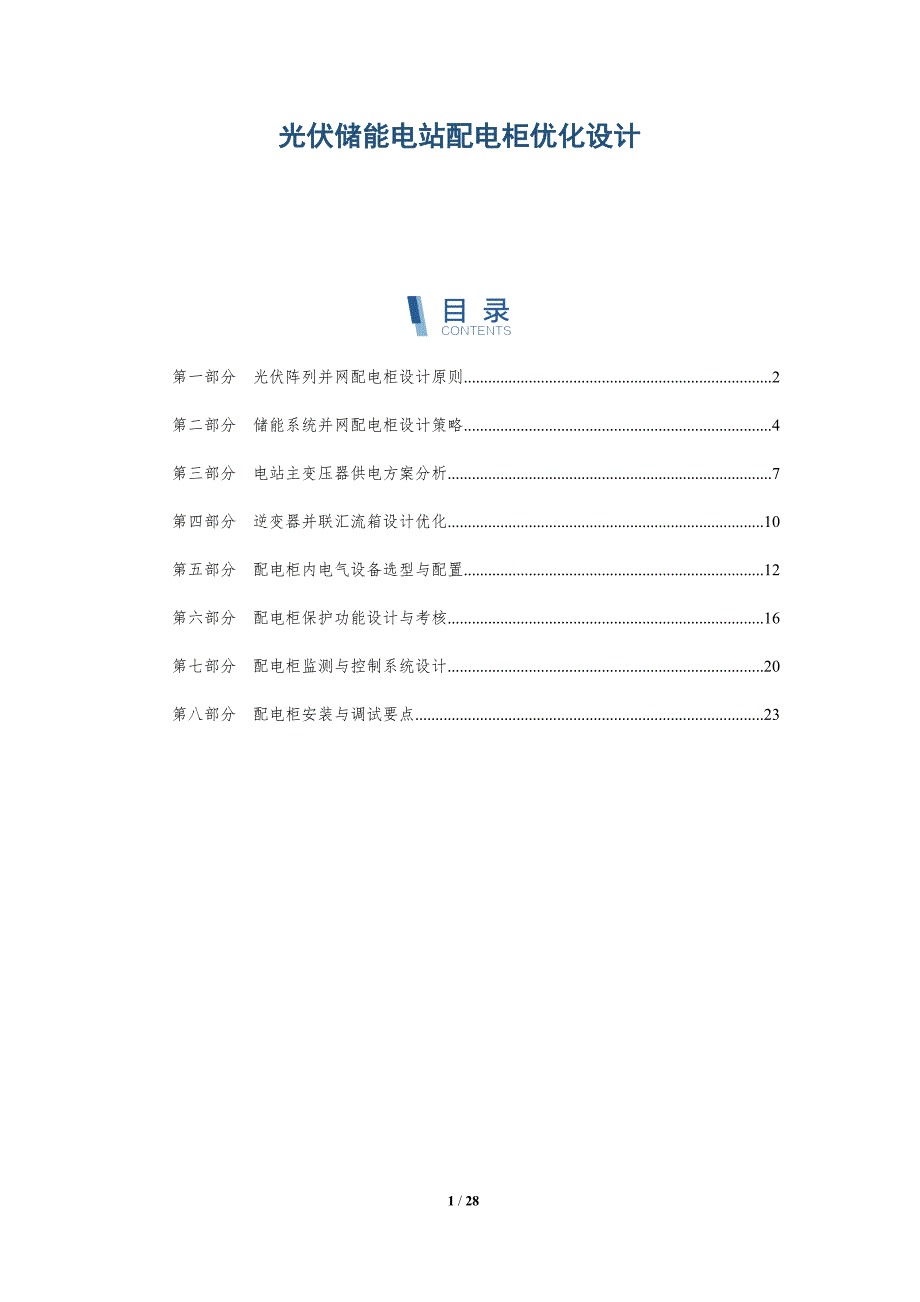

光伏储能电站配电柜优化设计 第一部分 光伏阵列并网配电柜设计原则 2第二部分 储能系统并网配电柜设计策略 4第三部分 电站主变压器供电方案分析 7第四部分 逆变器并联汇流箱设计优化 10第五部分 配电柜内电气设备选型与配置 12第六部分 配电柜保护功能设计与考核 16第七部分 配电柜监测与控制系统设计 20第八部分 配电柜安装与调试要点 23第一部分 光伏阵列并网配电柜设计原则关键词关键要点【光伏阵列并网配电柜设计原则】：1. 安全可靠性 - 满足相关电气规范和行业标准的要求 - 采用过流、短路、漏电等保护措施，保障人身和设备安全2. 稳定供电 - 采用高可靠性电气元件和设备，确保配电柜长期稳定运行 - 设计合理的供电路径，避免单点故障导致供电中断3. 电能质量 - 采取滤波、限流等措施，抑制谐波和浪涌干扰 - 保障输出电能电压和频率稳定，符合电网并网要求4. 环境适应性 - 考虑光伏电站所在地区的温湿度、防尘、防雷等环境因素 - 采用耐候性材料和防腐蚀措施，延长配电柜使用寿命5. 可维护性 - 设计方便检修和维护的结构和布局 - 提供必要的接线端子、测量点和指示灯，便于故障诊断6. 数字化管理 - 集成远程监控、数据采集和分析功能 - 实时掌握配电柜运行状态，便于远程运维和故障预警光伏阵列并网配电柜设计原则光伏阵列并网配电柜作为光伏发电系统的重要组成部分，其设计原则至关重要，需遵循以下原则：1. 电气安全* 采用隔离变压器提升系统电气隔离等级，确保人身安全。
配置漏电保护装置、过压保护装置、过流保护装置，保障设备及人员安全 使用高防火等级外壳，满足防火安全要求2. 可靠性* 选择可靠的电气元件和设备，提高组件的使用寿命 冗余设计，如双路电源、冗余保护装置，确保系统可靠性 关键部件使用高可靠性元件，如高耐压、高耐高温器件3. 效率* 选择高效率逆变器，减少能量损耗 采用拓扑优化、功率因数校正等技术，提高系统效率 优化配电柜内部结构，减少线缆阻抗和损耗4. 经济性* 采用优化设计的配电柜结构，降低成本 选择性价比高的电气元件和设备，降低采购成本 采用标准化设计，便于批量生产，降低制造成本5. 扩展性* 预留系统扩展空间，满足未来扩容需求 模块化设计，便于后期升级和维护 采用标准化接口，方便与其他设备对接6. 环境适应性* 选择耐候性好的外壳材料，适应各种恶劣环境 采用防尘防水措施，保护内部元器件 考虑温度、湿度等环境因素对设备性能的影响7. 运维便利性* 采用远程监控系统，实现实时数据采集和故障诊断 设计便于维护的结构，便于维护人员操作 配置状态指示灯和报警装置，及时预警故障8. 规范* 遵守国家和行业相关规范和标准，确保设计符合规范要求 采用认证机构认可的电气元件和设备，保障系统安全性。
取得相关部门的审批和验收，保证系统合法合规9. 优化设计* 根据光伏阵列特性、并网方式、系统规模等因素进行优化设计 结合电气仿真、热仿真等技术，优化配电柜内部布局和参数配置 采用先进的控制算法，提高系统稳定性和效率10. 实时监控* 实时采集配电柜内部数据，如电压、电流、温度等 建立数据分析模型，及时预警故障和劣化 通过远程监控系统及时处理故障，保障系统稳定运行第二部分 储能系统并网配电柜设计策略储能系统并网配电柜设计策略一、总则储能系统并网配电柜是储能系统与电网连接的枢纽，其设计至关重要设计应遵循以下原则：* 满足电气安全要求* 确保系统可靠运行* 满足并网要求* 优化成本二、并网接线方式储能系统并网接线方式主要有以下两种：* 交流并网：储能系统通过逆变器与电网并联，实现双向能量流动 直流并网：储能系统通过直流/交流变流器与电网并联，主要实现能量输出交流并网方式适用于储能系统独立运行和调峰调频等应用场景，而直流并网方式适用于大型储能电站等场景三、配电柜设计储能系统并网配电柜主要包括以下部分：* 进线柜：连接储能系统主变压器或逆变器输出端，主要保护配电柜和系统主设备 出线柜：连接储能系统并网点，负责向电网供电。
直流母线柜：仅直流并网时需要，连接储能系统电池组和直流/交流变流器1. 进线柜进线柜主要采用熔断器或断路器作为保护元件熔断器的优点是成本低，缺点是无法自动重合闸断路器的优点是保护功能齐全，可实现自动重合闸，但成本较高2. 出线柜出线柜主要采用真空断路器或负荷开关＋熔断器的方案真空断路器具有灭弧性能好、体积小、重量轻等优点，但成本较高负荷开关成本低，但灭弧性能差，需要配合熔断器使用3. 直流母线柜直流母线柜主要采用直流断路器作为保护元件直流断路器具有灭弧能力强、切断电流大等优点，但成本较高四、保护装置储能系统并网配电柜的保护装置包括：* 短路保护：保护配电柜和系统主设备免受短路故障的影响 过载保护：保护配电柜和系统主设备免受过载的影响 继电保护：对配电柜和系统主设备进行故障监测，并及时跳闸保护五、监测系统储能系统并网配电柜应配有监测系统，对配电柜运行状态进行实时监测，包括：* 电压、电流、温度、湿度等参数监测* 故障报警和记录* 远程控制和管理六、其他优化措施除上述设计要点外，还可以采取以下措施优化储能系统并网配电柜：* 采用智能互联技术：实现配电柜与储能系统、电网等其他系统的信息交互，提高系统运行效率。
优化电缆选型：根据实际负荷和电压等级，合理选择电缆截面积，降低电能损耗 加强防雷和过电压保护措施：防止雷电和过电压损坏配电柜和系统主设备 定期维护和保养：定期对配电柜进行维护和保养，保证其安全可靠运行通过采用以上设计策略，可以优化储能系统并网配电柜设计，提高其安全性、可靠性和经济性，为储能系统稳定运行提供保障第三部分 电站主变压器供电方案分析关键词关键要点电站主变压器配置方案1. 变压器的容量选择：根据光伏电站的装机容量、并网电压等级等因素确定变压器容量，确保满足光伏电站的发电出力和并网要求2. 变压器的连接方式：主要有单变方案、双变方案和多变方案，根据电站规模、可靠性要求和投资成本等因素选择合适的连接方式3. 变压器的散热方式：主要有自然通风、强迫通风和油浸式散热，根据变压器的容量、环境温度和噪音要求选择合适的散热方式电站主变压器保护方案1. 主变保护原则：遵循就近保护和最小保护的原则，合理配置保护装置，实现对主变压器的全面保护2. 主变保护方案：根据变压器容量、连接方式和保护要求等因素，选择合适的保护方案，如过流保护、短路保护、差动保护和过电压保护等3. 主变保护整定：根据变压器的特性、系统参数和电网要求，对保护装置进行合理整定，确保保护动作的准确性和可靠性。
电站主变压器监控方案1. 监控内容：主要包括变压器的运行参数（如电压、电流、温度）、保护动作信息（如跳闸记录、保护动作时间）和事件记录等2. 监控方式：采用集中监控或分布式监控方式，实现对变压器的实时监测和数据采集3. 监控平台：建立统一的监控平台，集中显示变压器的监控数据，提供报警、历史数据查询和趋势分析功能，便于电站人员及时了解变压器的运行状况，及时排除故障光伏储能电站配电柜优化设计电站主变压器供电方案分析1. 供电方案选择原则电站主变压器供电方案应遵循以下原则：* 安全性：保证电站人员和设备的安全，防止电气事故发生 可靠性：确保电站稳定运行，避免因供电中断造成电能损失 经济性：在满足安全和可靠性的前提下，选择投资和运行成本较低的方案 可扩展性：考虑电站未来扩容需要，预留足够的供电容量和接线空间2. 供电方案类型光伏储能电站主变压器供电方案主要有以下类型：* 单回路供电方案：将主变压器直接接入电网，提供电站所有负荷的供电 双回路供电方案：将主变压器分成两个回路，分别接入电网，为电站提供冗余供电 混合供电方案：既使用单回路供电方案，又使用双回路供电方案，综合考虑安全性、可靠性和经济性。
3. 方案分析3.1 单回路供电方案优点：* 设备配置简单，投资成本较低 供电系统结构清晰，故障定位方便缺点：* 供电可靠性较差，一旦主变压器故障，整个电站将断电 扩容困难，需要更换主变压器或增加并联回路适用于小型或单体光伏储能电站，对供电可靠性要求不高3.2 双回路供电方案优点：* 供电可靠性高，主变压器故障时，另一回路仍可继续供电 扩容方便，可根据需要增加并联回路缺点：* 设备配置复杂，投资成本较高 供电系统结构复杂，故障定位困难适用于大型或多体光伏储能电站，对供电可靠性要求较高3.3 混合供电方案优点：* 结合单回路和双回路供电方案的优点，既能保证供电可靠性，又能降低投资成本缺点：* 供电系统结构复杂，故障定位难度较大适用于中型或多体光伏储能电站，对供电可靠性和投资成本都有一定要求4. 方案选择电站主变压器供电方案的选择应综合考虑电站规模、供电可靠性、投资成本和可扩展性等因素一般而言：* 小型电站或对供电可靠性要求不高的电站，可采用单回路供电方案 大型电站或对供电可靠性要求较高的电站，应采用双回路供电方案 对于规模中等或有扩容需求的电站，可采用混合供电方案第四部分 逆变器并联汇流箱设计优化逆变器并联汇流箱设计优化1. 汇流箱设计原则* 采用模块化设计，便于安装、维护和扩展* 满足国家和行业标准要求，确保安全可靠* 优化散热性能，保证逆变器稳定运行* 具备良好的电磁兼容性，减少谐波干扰* 考虑工程实际，便于现场施工和检修2. 汇流箱结构设计* 箱体材料：选用优质冷轧钢板或不锈钢板，具有足够的强度和耐腐蚀性* 箱体结构：采用双层结构，外壳防护等级IP65及以上，内部防护等级IP3X及以上* 散热设计：采用自然通风或强制通风方式，保证内部温度不超过逆变器允许范围* 安装方式：壁挂式或落地式，根据现场实际情况选择3. 电气设计* 汇流母排：采用铜排或汇流箱，截面积根据并联逆变器的输出功率确定* 汇流开关：选用额定电流大于汇流箱额定电流的高分断能力开关，以满足电网并网要求* 防雷保护：安装SPD雷电浪涌保护器，防止雷电对汇流箱及其连接设备造成损坏* 电气监测：安装电压、电流、温度等监测仪表，实时监测汇流箱运行状态4. 逆变器并联方案* 集中并联：所有逆变器并联连接至汇流箱，优点是系统简单，成本较低，缺点是单点故障影响较大* 模块化并联：将逆变器分组并联，然后各组串联并入汇流箱，优点是故障隔离性好，缺点是系统复杂，成本较高* 优化并联方案：根据逆变器的数量、功率、现场条件等因素，选择最佳的并联方案，以实现安全性、可靠性、经济性兼顾5. 汇流箱优化设计案例案例：某光伏电站，总装机容量500kW，采用100kW逆变器并联汇流箱。
优化措施：* 采用模块化汇流箱设计，便于安装和扩展* 采用双层箱体结构，外壳防护等级IP66，内部防。
