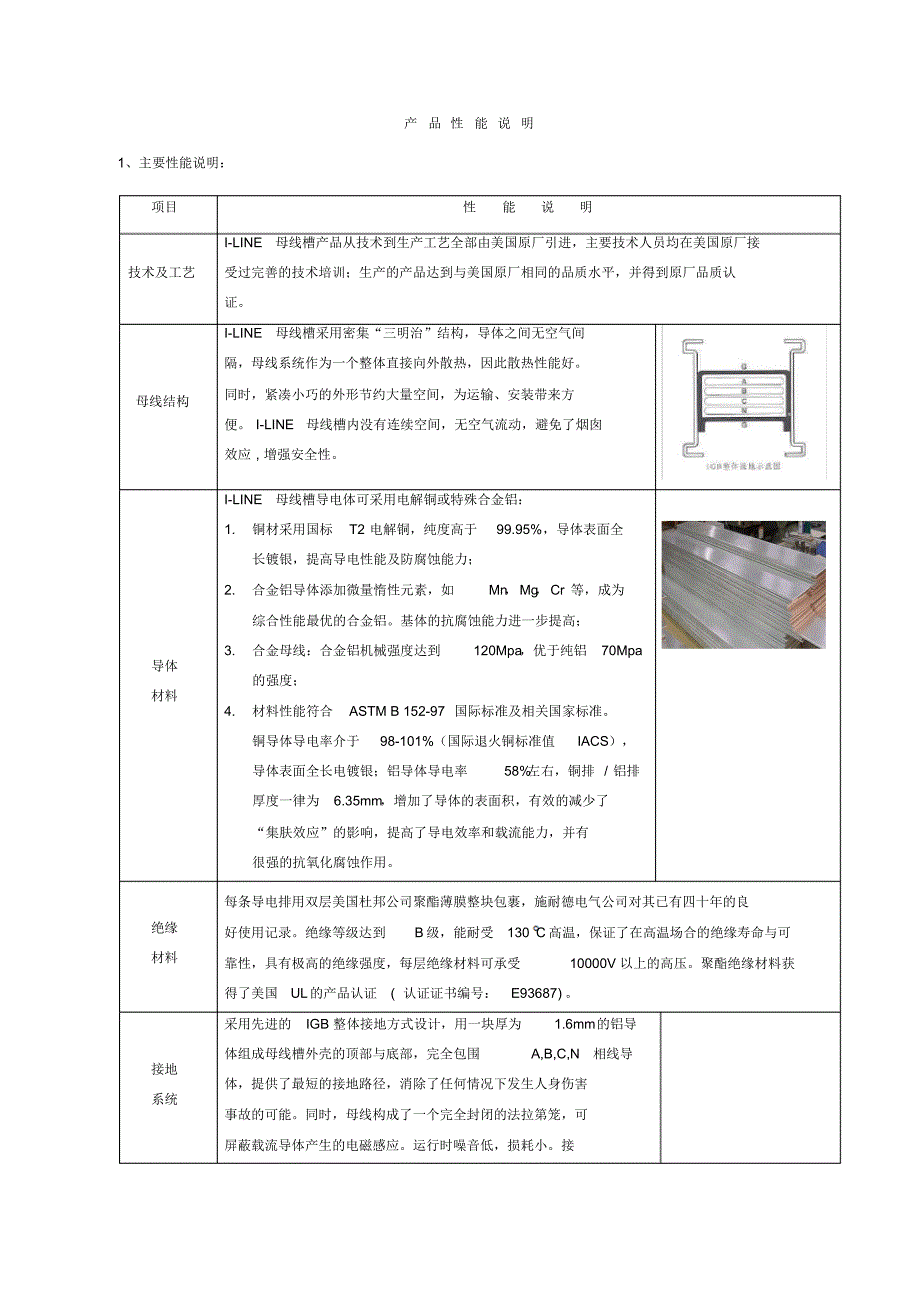

产 品 性 能 说 明1、主要性能说明：项目性能说明技术及工艺I-LINE母线槽产品从技术到生产工艺全部由美国原厂引进，主要技术人员均在美国原厂接受过完善的技术培训；生产的产品达到与美国原厂相同的品质水平，并得到原厂品质认证母线结构I-LINE母线槽采用密集“三明治”结构，导体之间无空气间隔，母线系统作为一个整体直接向外散热，因此散热性能好同时，紧凑小巧的外形节约大量空间，为运输、安装带来方便 I-LINE母线槽内没有连续空间，无空气流动，避免了烟囱效应 , 增强安全性导体材料I-LINE母线槽导电体可采用电解铜或特殊合金铝：1.铜材采用国标T2 电解铜，纯度高于99.95%，导体表面全长镀银，提高导电性能及防腐蚀能力；2.合金铝导体添加微量惰性元素，如Mn ，Mg ，Cr 等，成为综合性能最优的合金铝基体的抗腐蚀能力进一步提高；3.合金母线：合金铝机械强度达到120Mpa，优于纯铝70Mpa的强度；4.材料性能符合ASTM B 152-97 国际标准及相关国家标准铜导体导电率介于98-101%（国际退火铜标准值IACS），导体表面全长电镀银；铝导体导电率58% 左右，铜排 / 铝排厚度一律为6.35mm，增加了导体的表面积，有效的减少了“集肤效应”的影响，提高了导电效率和载流能力，并有很强的抗氧化腐蚀作用。
绝缘材料每条导电排用双层美国杜邦公司聚酯薄膜整块包裹，施耐德电气公司对其已有四十年的良好使用记录绝缘等级达到B级，能耐受130 C 高温，保证了在高温场合的绝缘寿命与可靠性，具有极高的绝缘强度，每层绝缘材料可承受10000V 以上的高压聚酯绝缘材料获得了美国UL的产品认证 ( 认证证书编号：E93687) 接地系统采用先进的IGB 整体接地方式设计，用一块厚为1.6mm的铝导体组成母线槽外壳的顶部与底部，完全包围A,B,C,N相线导体，提供了最短的接地路径，消除了任何情况下发生人身伤害事故的可能同时，母线构成了一个完全封闭的法拉第笼，可屏蔽载流导体产生的电磁感应运行时噪音低，损耗小接地线具有大于50%的相线电流容量因为这些接地线包裹在导体外面，接地能力比传统提高7～42% 外 壳外壳采用优质镀锌无缝钢板，有很强的抗内外机械冲击能力I-LINE母线槽外壳均采用静电喷涂 ANSI40 铁灰色环氧树脂，提高了母线的抗氧化腐蚀能力，并通过了1000 小时盐雾测试1.母线槽所采用钢板工艺为：电镀锌钢板+表面环氧树脂静电喷涂；2.耐蚀性优越，均匀的镀锌涂层保护母材钢免受腐蚀，而且经久耐用，不会生锈；3.可涂漆性出色，镀锌钢板为保证适当的涂料粘附力，表面都经过完全脱脂并施以适当的磷酸盐处理及其他各种特殊化学处理。
钢板表面产生的磷酸盐薄膜确保出色的涂料粘附力只有电镀锌才能提供极其平滑而有吸引力的涂漆表面；4.可加工性优越，本公司采用的镀锌钢板是在严格的质量管理之下制造，全部具有优越的可加工性具有同冷轧钢板相同的可加工性；5.镀锌钢板在工厂加工成型后，在工厂的喷粉生产线进行表面完全脱脂，清洗后静电喷涂环氧树脂；6.静电喷粉设备为德国进口瓦格纳- WAGNER 成套喷粉生产线，表面所喷涂的树脂为芬兰公司产品；7.作为母线槽外壳的钢板，其整体耐腐蚀性能经过1000 小时盐水喷雾试验；8.产品符合日本JIS G3313 和同等的国家标准；插接箱插接箱在安全及可靠性方面均有独到设计：1.内部机械连锁确保插接箱在工作状态下，箱门不会被打开；2.快捷的悬挂摆动式安装方式，保证地线先接触而后断开；3.插接爪采用弹簧片设计，表面电镀防腐蚀处理，操作次数超过50 次；4.插接口配有活门，需要时可以方便的打开及关闭；5.插接口可根据客户实际需求灵活配置；连接头1.作为全球首创的EZ Joint-Pak连接装置，采用先进的单螺栓连接并辅助一个大的碟形簧片，将压力均匀分散在连接头部位，保证了电气接触的可靠性2.连接螺栓采用智能力矩控制设计，辅助以特殊处理工艺。
安装时，仅需用普通的扳手旋至正常的力矩，一个红色指示牌会自动释放，以显示连接头部位达到预设的力矩，安装准确快捷3.连接头为独立可移动式设计，便于母线的拆卸及维护拆除它可使母线槽分段形成电气隔离4.每个连接头可作+/-12mm 的伸缩调节，完全可以吸收普通情况下母线槽热胀冷缩引起的膨胀量从根本上解决了传统母线槽连接头故障频率高的问题5． 接触表面全部电镀银，母线双面接触载流能力更强，爬电距离更大防护等级I-LINE母线槽可根据使用要求提供IP40 ，IP54 ，IP55 ，IP65 以至 IP66 等防护等级，防水材料采用美国 H.B.Fuller公司的专业防水产品，防护性能良好最佳走向设计BRASS是微软公司与施耐德公司合作开发的母线槽专用设计软件，能够根据现场测量数据自动产生母线槽设计和安装方案，迅速生成最经济合理的三维走向图，为工程的准确和顺利进行提供极大的便利短路防护通过英国权威短路测试结构ASTA标准 1 秒短路耐受电流测试，以及中国上海低压电气检测研究所TILVA 的短路强度测试环保性能1.母线槽采用标准积木式设计，在设备改造时完全可重复利用；2.由于母线全部采用优质的原材料和制造工艺，产品性能高，电能损耗极低；3.由于全部采用环保材料，产品在使用中或火灾情况下，无有害气体释放，属于节能环保型产品。
维护I-LINE母线槽 40 年的优良使用纪录证明，母线的关键部件全部采用免维护设计母线槽不需要采取任何特别的维护，需要定期监测的指标仅为温升、绝缘电阻两项安装方案施耐德提供母线水平和垂直安装等多种安装支架母线槽技术支持部门将提供完善的安装技术指导BRASS软件提供母线最佳走向方案出厂检验I-LINE母线槽出厂前100%进行高压绝缘试验(7500VDC) ，外观质量检测，尺寸精度检测，性能实测，随产品提供完整的测试报告，质量保证文件以及装箱清单互换性所有部件为标准产品，接头可灵活拆卸，遇故障可以在不影响其他段母线的情况下，拆换任何一段相同电流等级的母线可以互相连接行业资历I-LINE 母线槽自推出以来，已走过40 年的辉煌历程期间技术创新不断，先后拥有61项美国发明专利技术代表了当今世界母线行业技术发展的先进水平和发展趋势，是本行业的领导品牌，在全球输配电领域享有盛名2、I-LINE 母线可靠的连接技术-EZ JOINT- PAK?连接头施耐德电气公司在母线槽业务的早期曾经采用一体化连接头（见图1）但在 20多年前，施耐德的电气公司的工程师们在原有产品的基础上，设计出新一代的EZ JOINT PAK? 可移动式连接头（见图2），替代一体化设计的连接头。
新一代可移动式连接头EZ JOINT－PAK? 连接头克服了一体化设计的不足之处，如接触面减少,维护、电气隔离不便等在安全性、电气性能、隔离维护等方面比一体化设计有了根本性的提高：1)双面接触设计，接触面在接头部位增加50％保证母线电气性能在接头部位不降低2)可移动式设计在维护时，拆除连接头可在两段母线之间形成有效电气隔离，可以安全的对母线进行维护和负荷调整3)接头可以应付最后时刻的变更和重新定位，在不影响其他母线的情况下维护和更换4)在出厂时，连接头预装在母线的一端在工地安装时，可以跟一体化设计的连接头一样直接进行连接因此，具有一体化设计接头安装快速的优点5)每个接头提供＋12mm 伸缩余量保证, 自动补偿温度变化造成的母线伸缩VISI- TITE?可控力矩螺栓1967年施耐德电气公司发明了VISI- TITE? 双头力矩螺栓，它采用 8.8 级高强度钢材，提供高于4000磅的紧固力紧固力被大面积的碗型弹性垫圈均匀分布在接头的接触表面，这种设计大大节省了安装时间双头螺栓保证了精确的力矩，不需要力矩扳手来控制精度通过通用的长扳手扭断一个螺栓头，一个标识力矩的圆型的红色标识牌自动脱落，指示接头压力已经达到所需力矩。
如果标志牌没有脱落，检验人员可以迅速发现未达到安装要求第二个螺栓头可以在日后维护时，反复使用图一图二。
