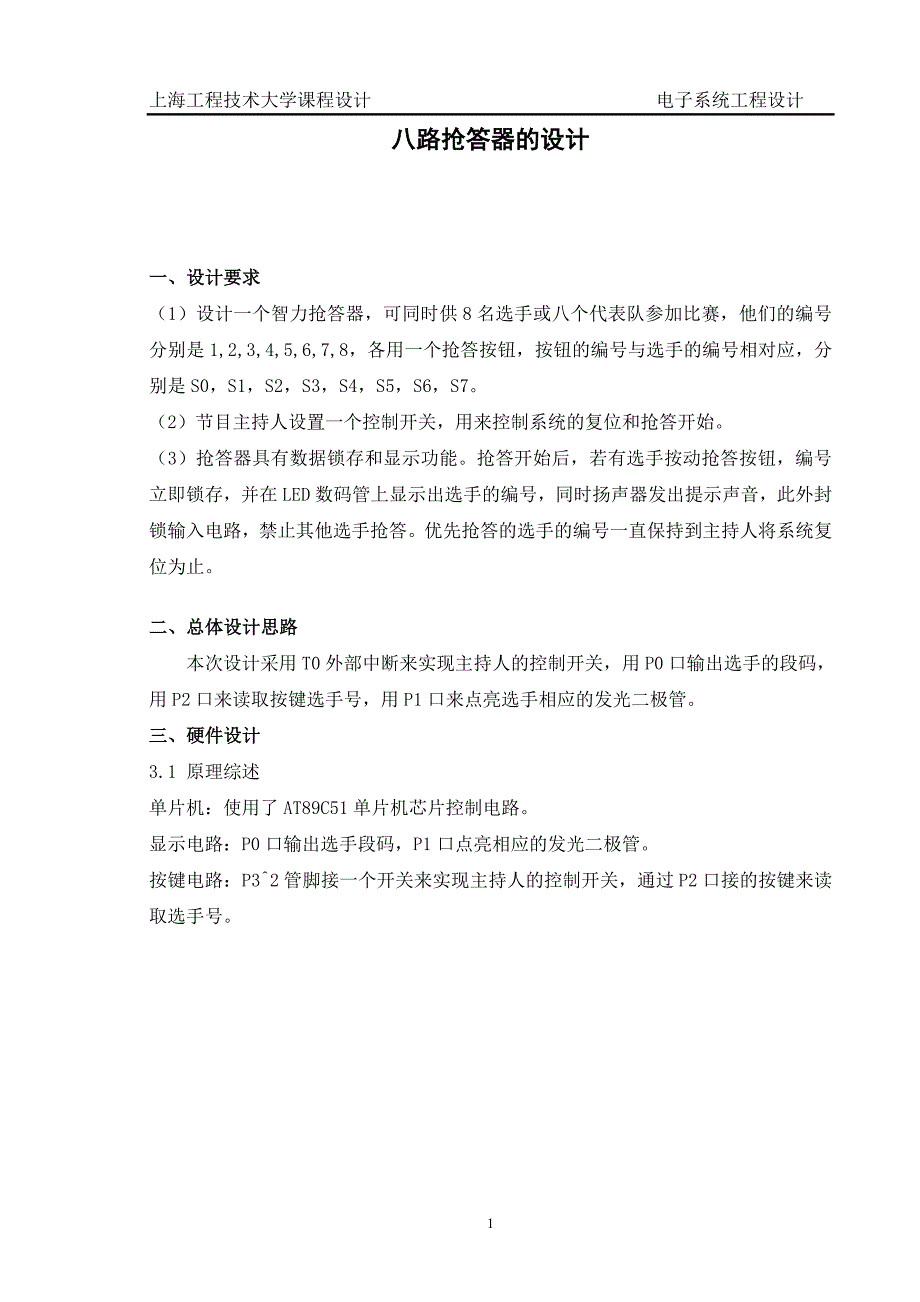

八路抢答器设计说明书_第1页
1/9

上海工程技术大学课程设计 电子系统工程设计八路抢答器的设计一、设计要求(1)设计一个智力抢答器,可同时供8名选手或八个代表队参加比赛,他们的编号分别是1,2,3,4,5,6,7,8,各用一个抢答按钮,按钮的编号与选手的编号相对应,分别是S0,S1,S2,S3,S4,S5,S6,S72)节目主持人设置一个控制开关,用来控制系统的复位和抢答开始3)抢答器具有数据锁存和显示功能抢答开始后,若有选手按动抢答按钮,编号立即锁存,并在LED数码管上显示出选手的编号,同时扬声器发出提示声音,此外封锁输入电路,禁止其他选手抢答优先抢答的选手的编号一直保持到主持人将系统复位为止二、总体设计思路本次设计采用T0外部中断来实现主持人的控制开关,用P0口输出选手的段码,用P2口来读取按键选手号,用P1口来点亮选手相应的发光二极管三、硬件设计3.1 原理综述单片机:使用了AT89C51单片机芯片控制电路显示电路:P0口输出选手段码,P1口点亮相应的发光二极管按键电路:P3^2管脚接一个开关来实现主持人的控制开关,通过P2口接的按键来读取选手号图3.1 硬件框图3.2 元器件清单序号名称型号1单片机AT89C512数码管7SEG-MP*1-CA3上拉电阻RN12204上拉电阻RP12205电阻R18806电阻R22207开关(10个)BUTTON8晶振12M9电容(C1、C2)22pf10电容C31uf11三极管PNP12扬声器BUZZER13发光二极管(8个)LED_BLUE3.3 硬件原理图图3.2 硬件原理图四、软件设计4.1 程序流程图 图4.1 主程序流程图4.2 程序及注释#include //包含头文件REG51.H#define uchar unsigned char#define uint unsigned int //数据类型的宏定义uchar code seg7[9]={0xff,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80}; //7段数码管0-8断码uchar act[9]={0xff,0xfe,0xfd,0xfb,0xf7,0xef,0xdf,0xbf,0x7f}; //低电平有效的位码uchar num; //宏定义全局变量numbit bdata start; //定义开始按键startsbit bz=P3^3; //定义P3.3为bz//延时函数***********************************************************void delay(uint k){ uint i,j; for(i=0;i

3) 打开proteus,画出相应电路在proteus的debug菜单中选中use remote debug monitor 在keil中编写MCU的程序 进入KEIL的project菜单option for target '工程名'在DEBUG选项中右栏上部的下拉菜选中 Proteus VSM Monitor-51 Driver进入seting,如果同一台机IP 名为127.0.0.1,如不是同一台机则填另一 台的IP地址端口号一定为80005.2 调试步骤图5.1 中断初始化图5.2 开始抢答图5.3 有选手抢答图5.4 显示选手号和点亮相应的发光二极管5.3 调试结果图5.5 开始和停止抢答图5.6 显示选手号和点亮相应的发光二极管图5.7 复位六、结束语 仿真运行表明基本完成这次设计的要求,进一步还可以采用双色二极管用于抢答过程的指示能够更加清晰参考文献[1]周兴华.手把手教你学单片机C程序设计[M].北京:北京航空航天大学出版社,2007.[2]彭伟.单片机C语言程序设计实训100例:基于8051+Proteus仿真[M].北京:电子工业出版社,2012.10[3]杨文龙.单片机原理及应用[M].西安:西安电子科技大学出版社,2000.[4]何立民.单片机实验与实践教程(二)[M].北京:北京航空航天大学出版社,2001.[5]王建校,等.51系列单片机及C51程序设计[M].北京:科学出版社,2002.1。
