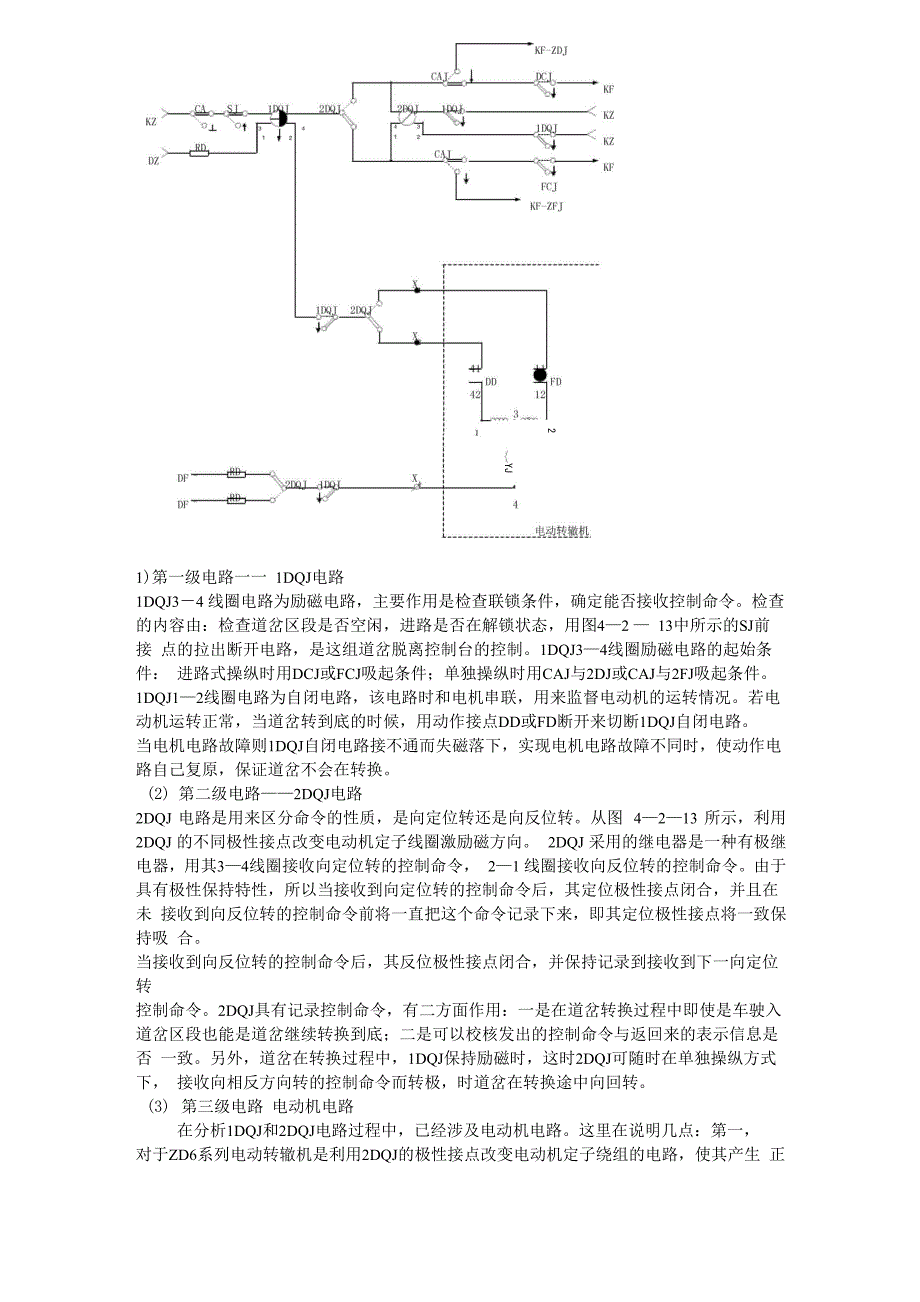

2VYJ1)第一级电路一一 1DQJ电路1DQJ3－4 线圈电路为励磁电路，主要作用是检查联锁条件，确定能否接收控制命令检查的内容由：检查道岔区段是否空闲，进路是否在解锁状态，用图4—2 — 13中所示的SJ前接 点的拉出断开电路，是这组道岔脱离控制台的控制1DQJ3—4线圈励磁电路的起始条件： 进路式操纵时用DCJ或FCJ吸起条件；单独操纵时用CAJ与2DJ或CAJ与2FJ吸起条件 1DQJ1—2线圈电路为自闭电路，该电路时和电机串联，用来监督电动机的运转情况若电 动机运转正常，当道岔转到底的时候，用动作接点DD或FD断开来切断1DQJ自闭电路当电机电路故障则1DQJ自闭电路接不通而失磁落下，实现电机电路故障不同时，使动作电 路自己复原，保证道岔不会在转换2) 第二级电路——2DQJ电路2DQJ 电路是用来区分命令的性质，是向定位转还是向反位转从图 4—2—13 所示，利用 2DQJ 的不同极性接点改变电动机定子线圈激励磁方向 2DQJ 采用的继电器是一种有极继 电器，用其3—4线圈接收向定位转的控制命令， 2—1 线圈接收向反位转的控制命令由于 具有极性保持特性，所以当接收到向定位转的控制命令后，其定位极性接点闭合，并且在未 接收到向反位转的控制命令前将一直把这个命令记录下来，即其定位极性接点将一致保持吸 合。
当接收到向反位转的控制命令后，其反位极性接点闭合，并保持记录到接收到下一向定位转控制命令2DQJ具有记录控制命令，有二方面作用：一是在道岔转换过程中即使是车驶入 道岔区段也能是道岔继续转换到底；二是可以校核发出的控制命令与返回来的表示信息是否 一致另外，道岔在转换过程中，1DQJ保持励磁时，这时2DQJ可随时在单独操纵方式下， 接收向相反方向转的控制命令而转极，时道岔在转换途中向回转3) 第三级电路 电动机电路在分析1DQJ和2DQJ电路过程中，已经涉及电动机电路这里在说明几点：第一，对于ZD6系列电动转辙机是利用2DQJ的极性接点改变电动机定子绕组的电路，使其产生 正向或反向磁场，使转子正转或是反转，以便带动倒彩共轨向定位或反位转换第二，在电 动机电路中串接自动开闭器定位动作接点（DD）和反位动作接点（FD）,当道岔转换完毕 用其及时切断电动机电路，使启动电路复原第三，在正向和反向转动电路里分别装设有熔 断器，而不是采用公用方式，其作用当道岔转换过程中一个熔断烧毁时，不影响道岔往另一 个位置转换电路的接通另外，电机电路还没有保护接点，打开转辙机该保护接点可断开 保护维修人员的安全2、道岔启动电路构成原理（1） 1DQ J电路励磁电路① 、道岔按钮CA-6接点道岔按钮CA-61与CA-62接点定位时闭合，在维修转辙机或清扫道岔时，把CA按钮 拉出CA-61与CA-62断开对道岔实行单独锁闭。
② 、锁闭继电器SJ-8前接点在6 5 0 2电器集中里，SJ吸起反映道岔区段空闲和进路在解锁状态当道岔区段有 车时或进路在锁闭状态时，SJ落下，SJ81-82断开切断道岔启动电路，对道岔实行进路锁闭 和区段锁闭使道岔不能转换③ 、道岔按钮继电器CAJ前接点和条件电源“KF-ZFJ”或“KF-ZDJ”CAJ-Q是 道岔按钮按下DAJ吸起后闭合，是道岔按钮按下闭合接点的复示继电器条件电源“KF-ZFJ”在道岔总反位继电器吸起后才有电条件电源“KF-ZDJ”在道岔总定位继电器吸 起后才有电④ 、道岔定位操纵继电器和DCJ接点道岔反位操纵继电器FCJ接点当排列进路时， 需要进路上的道岔向定位转动则DCJ吸起，当进路上的道岔需要向反位转动时，FCJ吸 起⑤ 道岔第二启动继电器第四组接点（2DQJ 141）反映道岔处在什么位置141 — 142 闭合，道岔处在定位141-143闭合道岔处在反位⑥ 向定位单独操纵道岔的操作方法为：同时按下道岔的单操按钮和总定位按钮，这时 CAJ吸起接通电路ZDJ吸起使“KF—ZDJ”有电°1DQJ的励磁电路为：KZ — CA—SJ-Q—1 DQJ3.4 线圈一2DQJ 141_143—CAJ—KF-ZDJ。
⑦ 道岔向反位单独操纵的操作方法为：同时按下道岔的单操按钮和总反位按钮，这时 CAJ吸起接通电路ZFJ吸起使“KF—ZFJ”有电1DQJ的励磁电路为：KZ — CA—SJ-Q—1 DQJ3. 4线圈一2DQJ 141-142—CAJ—KF-ZFJ2） 2DQ J 电路1DQJ吸起后，2DQJ跟着吸起励磁电路为：KZ—1DQJ31-32—2DQJJ3. 4线圈 CAJ21-22—KF—ZDJ. 或 KZ—1 DQJ41-42—2DQJ1、2线圈 CAJ11-12—KF—ZFJ.⑶1DQJ自闭电路①从反位向定位操纵1DQJ吸起，2DQJ转极后，1DQJ自闭电路为：(2)DZ22O—RD3—1DQJJ 1、2线圈1 DQJ11-12-2DQJ111-113-X2 —电缆盒2—电动转 辙机插接件-2 —自动开闭器11T2 —电机2、3线圈一05-06—插接件5—电缆盒5—X4—1 DQJ21-22—2DQJ121-122—RD1—DF220②从定位向反位操纵1DQJJ 吸起，2DQJ 转极后，1DQJ 自闭电路为:DZ220—RD3—1DQJ1、2线圈1 DQJ11-12 — 2DQJ111-112—X1 —电缆盒1—电动转辙机插接件1—自动开闭器41-42 —电机-1、线圈一 05-06—插接件5—电缆盒5 —X4—1DQJ21-22—2DQJ121-123—RD2—DF220。
⑷1 DQJ何时落下 电动转辙机转到极处尖轨与基本轨密贴后，检查柱落入检查块缺口内，自动开闭器接点 断开，切断道岔启动电路3、道岔表示电路的构成原理(1) DBJ 和 FBJ为了实施断线保护而采用两个继电器DBJ和FBJ为了实施混线保护，DBJ和FBJ采用 直流偏极继电器这种继电器既检查电压极性，又检查是否有电流流过线圈2) DBJ电路DBJ吸起的电路为：BBII3—R—X3 —电缆盒3—插接件3—移位接触器04-03 —自动开闭 器14-13 — 34-33—插接件9-12—Z—插接件11-7 —自动开闭器32-31—插接件1 —电缆盒1 — X1—2DQJ112-111—1 DQJ11-13—2DQJ131-132—DB J 线圈4 -1—BBII4⑶FBJ电路FBJ吸起的电路为：BBII-3—R—X3 —电缆盒3—插接件3-4 —自动开闭器44-43 —移位 接触器02-01 —自动开闭器24-23—插接件10-11—Z—插接件12—8 —自动开闭器22-2-11 — 插接件2—电缆盒2—X2—2DQJ 113-111—1DBJ11-13—2FBJ131-133—FBJ 线圈 1-4— BBI4。
