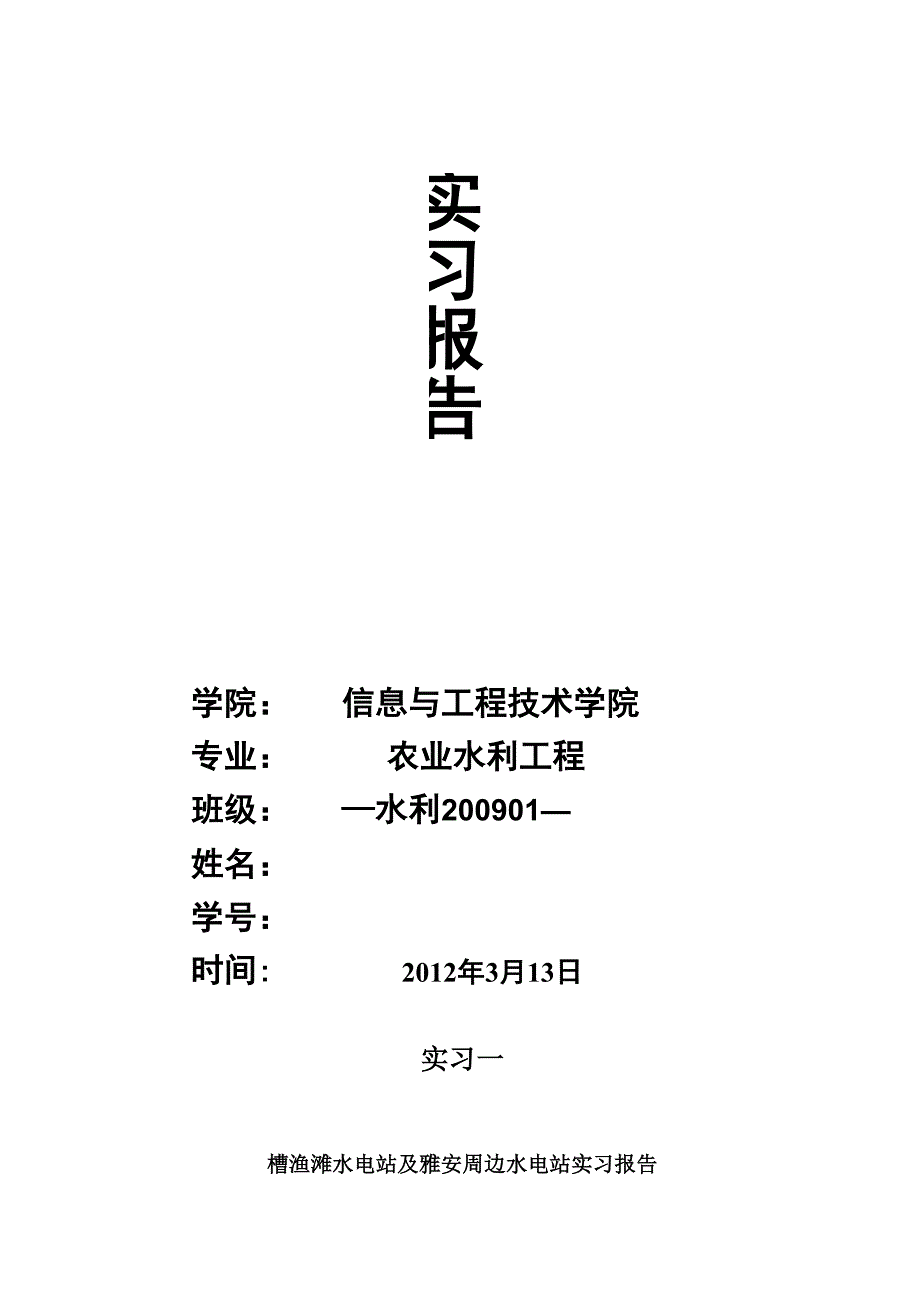

实习报告学院： 信息与工程技术学院专业： 农业水利工程班级： —水利200901—姓名：学号：时间: 2012年3月13日实习一槽渔滩水电站及雅安周边水电站实习报告实习目的：实习旨在理论联系实际，是培养应用型人才，加强同学们实践 性其目的是为了印证和检验所学的专业知识和技能，通过实习培养 我们提出问题、分析问题和解决问题的能力,通过对工作岗位的适应 性训练，提供大家认识社会解决实际工程及人际交往问题的机会，学 习一线工人和管理人员敬业爱岗、吃苦耐劳的优秀品质，为我们毕业 后尽快适应社会和工作打下一个良好的基础.实习时间：2012 年 3 月13 日上午8 点到中午12点实习人员：农业水利工程 2009 级专业所有同学及水利水电专业部分同学 实习老师：水建系相关老师实习内容:槽渔滩水电站槽渔滩水电站位于青衣江干流洪雅县竹箐乡境内,距洪雅县城27 公里，地理位置为东经103° 20‘；，北纬33° 08‘；，该电站总库 容量2700万立方米,大坝全长797.074米，坝顶高5233米，正常 蓄水位520米，最大坝高218米，电站总装机容量3X25万千瓦, 大坝为折线坝水电站学习学习厂纪，安全规程1.1 电力生产企业在安全上遵循的原则；安全第一、预防为主。
1.2 实习安全实习安全二个重要方面：1、人身安全，2、设备安全1.3 实习纪律1) 所有实习人员必须遵守实习接待单位的有关各项纪律与规章制 度，服从接待方的管理；2) 进出生产现场应佩带实习证或出示其它有效实习证件，自觉接受保 卫人员的管理；3) 在无接待单位接待实习人员带领、监护情况下，任何实习人员均 不得进入生产现场; 现场参观、实习过程中,任何实习人员均不得脱 离自己所在的编队水电站的基本类型水电站是借助于建筑物和机电设备将水能转变为电能的企业水 电站包括哪些建筑物以及它们之间的相互关系，主要取决于集中水头 的方式所以按集中水头的方式来对水电站进行分类，最能反映出水 电站建筑物的组成和布置特点坝后式水电站：厂房建在坝的后面，上游水压力由坝承受,不传 到厂房上来.对于水头较高的坝式水电站，为了不使厂房承受上游的 水压力，一般常采用这种布置方式这时厂房设在坝后，水流经由埋藏于坝体内的或绕过坝端的水轮机管道 （埋藏于坝体内的常采用钢 管，绕过坝端的常采用隧洞）进入厂房水电站的整个系统基本知识:发电厂、变电所（站）的电气设备，按照其功能可分 为两类第一类是直接与生产或输送电能（电力）有关的设备（例如： 发电机、变压器、高压母线、断路器、隔离开关等），称为一次设备。
第二类设备是对一次设备进行监测、控制、操作或保护的设备,称为 二次设备（ 例如：继电保护装置、励磁调节系统、电气仪表等）.泄水建筑物其作用主要是泄放水库容纳不了的来水，防止洪水 漫过坝顶，确保水库安全运用，因而是水库中必不可少的建筑物,例 如溢流坝、河岸溢洪道、坝下泄水管及隧洞、引水明渠溢水道等本站的水工金属结构主要包括坝区进水工作闸门、坝区冲砂闸 门、前池冲砂闸门、前池工作闸门、进水口拦污栅、前池拦污栅、压 力钢管等闸门的结构形式均为平面定轮式钢闸门 ,闸门的启闭设备均为 螺杆式启闭机前池工作闸门和坝区冲砂闸门、进水闸门采用手、电 两用操作，其余闸门的启闭机均为手动操作在电站的整个运行期间 ,电站管理机构要对电站管辖范围内的 所有设施、设备以及水土保持、环境保护等进行经常性的养护和定期 检查，保证设备、设施良好,运行正常进水建筑物使水轮机从河流或水库取得所需的流量，如进水口.厂区建筑物包括厂房、变电站和开关站.厂房是水电站枢纽中 最重要的建筑物之一，它不同于一般的工业厂房，而是是水力机械、 电气设备等有机地结合在一起的特殊的水工建筑物；变电站是安装升 压变压器的场所;而开关站则是安装各种高压配电装置的地方，故也 称高压配电场。
平水建筑物其作用是当负荷突然变化引起引水系统中流量和 压力剧烈波动时，借以调整供水流量及压力，保证引水建筑物、水轮 机管道的安全和水轮发电机组的稳定运行.如引水式或混合式水电站 的引水系统中设置的平水建筑物如压力池或高压池.蜗壳：为保证向导水机构均匀供水,所以蜗壳的断面逐渐减小,同时它可 在导水机构前形成必要的环量以减轻导水机构的工作强度蜗壳应采 用适当的尺寸以保证水力损失较小,又可减小厂房的尺寸及降低土建 投资.它是用钢筋混凝土或金属制造的闭式布置 ,可以适应各种水头 和容量的要求.一、水轮发电机组及辅助设备简介1、水轮机水轮机是将水能转换为机械能的水力机械，利用水能机带动发电机将旋转机械能变为电能的设备,称为水能发电机组按水流能量转换特 征，可将水轮机分为:反击式和冲击式槽渔滩采用的是冲击式水轮 机2、发电机发电机分为汽轮发电机和水轮发电机水轮发电机是水电站最重要的 两大主机设备之一，它的作用是把机械能转变为电能.4、励磁系统 供给发电机励磁电流的直流电源及其附属部件，统称为水轮发电机的 励磁系统水电站辅助设备主要包括：水轮机进水阀、油系统、气系统、技术供、排水系统 构成水轮机的主阀：水轮机蜗壳前设置的阀门通称为“水轮机的进水阀”，或称“主阀”。
其主要作用为①截断水流，检修机组,正常停 机② 事故紧急截断水流，实行紧急停机③ 减少停机后的漏水 量,关闭进口主阀.1油系统油系统:水电站各机组的用油由管路联成的一个油的互通、循环的网络，即为“油系统”，包括:油管、储油、油分析及用油设备 油的种类主要有透平油和绝缘油两种.透平油的作用包括 :（1） 润滑作用:透平油可在轴承间或滑动部分形成油膜,以润滑 油的液体摩擦代替固体干摩擦,从而减少设备的发热与磨损，保证设 备的安全运行2）散热作用:机组转动部件因摩擦所消耗的功转变为热量，会使 油和设备的温度升高,润滑油在对流作用下,可将这部分热量传导给 冷却水 3） 液压操作: 水电厂的调速系统、主阀以及油、气、水系统 管路上的液压阀等,都需要用高压油来操作,透平油则可用作传递能 量的工作介质绝缘油的作用包括：（1）绝缘作用:由于绝缘油的绝缘强度比空气大得多，用油作绝 缘介质可提高电器设备运行的可靠性,并且缩小设备的尺寸2）散热作用：变压器的运行时，其线圈通过强大的电流，会 产生大量的热量.变压器内不断循环着的绝缘油可不断地将线圈内的 热量吸收，并在循环过程中进行冷却，保证变压器的安全运行.（3）消弧作用：当油开关切断电力负荷时,在动、静触头间产生温 度很高的电弧。
油开关内的绝缘油在电弧的作用下即产生大量的氢气 体吹向电弧,将电弧快速冷却熄灭透平油和绝缘油的性质完全不同,因此水电站都有两套独立的供 油系统隔河岩水电站每台机组轴承及油压装置总用油量为12.2 m3为 设备供、排油及进行油处理，设置了透平油系统 水系统水系统：水电站除主机外的用水管路联成的一个供水、排水的各 自互通的网络，即为“水系统”，包括：供水、排水的管路设备等1） 供水分类：自流、水泵、混合供水方式① 技术供水：主机正常、安全运行所需的用水② 消防供水：厂房设备、变压器等③ 生活用水：技术供水的主要作用是对运行设各进行冷却、润滑（如果采用橡 胶轴瓦或尼龙轴瓦的水导轴承）与水压操作（如射流泵，高水头电站的 主阀等）.消防供水主要用于主厂房、发电机、油处理室及变压器等处的灭 火2） 排水：①厂房内设备渗漏水：②设备检修排水：③ 厂 区生活排水3. 气系统 水电站各设备用气的管路联成的一个供气的网络，即为“气系统”，包括：供气的管路及设备等供气部位：高压气(25—40kg/cm)、低压气(7kg/cm)① 调速控制用气； 稳定调速系统油压用气.② 主轴密封用气;③ 刹车制动用气；④ 风动工具用气, 吹扫用气;⑤ 调相充气压水;⑥ 配电装置供气：二 水电站计算机监控系统主计算机三个操作台中，1、2 号控制台给操作运行人员使用，第 3 个操 作台用于开发和培训。
模拟盘及驱动器模拟盘为国内设备，拟采用拼块结构.由于操作台屏幕显示功能 很强，四台CRT显示器保证了很高的可靠性，模拟盘上的返回信号则 可大量简化，设计上考虑保留主要的设备状态信息和测量信息供运行 人员进行宏观监视.设备状态信号包括机组状态指示，进出线断路器 和隔离开关、6KV厂用进线及母联开关的状态指示测量信号包括发 电机和线路的有功功率及无功功率;母线电压及频率；系统时钟上 述信息的模拟结线布置在模拟盘中部,模拟盘其余部分将考虑布置其 他梯级水电站电气模拟图,布置图见 14C55-M503.本系统的两个通信控制单元中，一个通信控制单元即前置处理机FEP 设有四路全双工异步通信通道，两路一发两收到华中网调和湖北省调，另两路备用，另一个通信控制单元LTU与卩4F远动终端连接本计算机系统向网调传送信息采用问答式规约，这一项软件开 发工作由国内承担，同时华中网调应将一台OM—DC模件接入其计算 机系统以实现系统时钟同步校准不间断电源主控级设备由两组不间断电源供电，每一组电源的输入由厂用380V三相交流电源和110V直流电源供电，每组不间断电源设备包括输入开关、负荷开关、滤波器、隔离二极管和变换器。
不间断电源输 出为单相 220V、50HZ 交流.正常情况下两组不间断电源分担全部负荷，当一组不间断电源故 障时，则全部负荷由另一组不间断电源承担，负荷切换手动完成此次实习共历时一天，内容丰富，包括专业学习，设备参观，与 工程技术人员交流等多项活动此报告主要通过实习经历讲述该水电 站基本概况，水电站辅助设备（油气水系统），水电站计算机监控系统 和水电站继电保护系统，最后论述此次实习的收获和感想通过对槽渔滩水电站的具体参观我们了解了水电站争个的运行 系统和各部分的组成，让我们在掌握理论的基础上注重实践，加强对 理论知识的理解和加深龟都府水电站1、概况龟都府水电站位于四川省雅安市草坝镇水口村附近名山河与青 衣江汇合处的龟都府小岛展布的河段上，是青衣江干流规划开发第六 级中型水电站工程该电站系闸坝式低水头河床式电站，以发电为主， 距雅安市24公里，紧靠负荷中心，，交通方便，是雅安地区电气化 建设的重要电源点该工程已经完成可行性研究报告2、电站规模电站设计装机容量3 X1.95MW总容量5.85万千瓦，保证出力1 229万千瓦电站多年平均发电量29645亿千瓦时，年利用小时数 5068小时，设计发电引用流量566立方米/秒，水库总库容2120万立 方米，调节库容330万立方米，具有日调节性能。
枢纽主要建筑物有 非溢流坝、泄洪闸、冲砂闸、主厂房、付厂房、变电站及附属工程等 组成，其中冲沙闸、泄洪闸设计断面尺寸为275 m x 3m（长x宽）， 闸墩高265 m,设计高程545m，最大坝高15.6m工程总工期3 4 个月3、效益概算电站静态总投资39616.72万元，总投资49803.72万元，单位千 瓦投资（静态）6772元/千瓦，单位电能投资（静态）133元/千瓦时.上网电价035元/千瓦时计算，财务内部收益率123%，财务净现 值520万元，投资回收期8年，投资利税率13 经济内部收益率 21.5％，经济净现值5932万元.财务指标和经济指标较优，社会效益显著，具有一定的抗风险能力水津关水电站水津关水电站位于四川省雅安市雨城区草坝镇水津关村至黄家 堰下游200m的青衣江干流上，为青衣江多营坪~龟都府河段水电规划。
