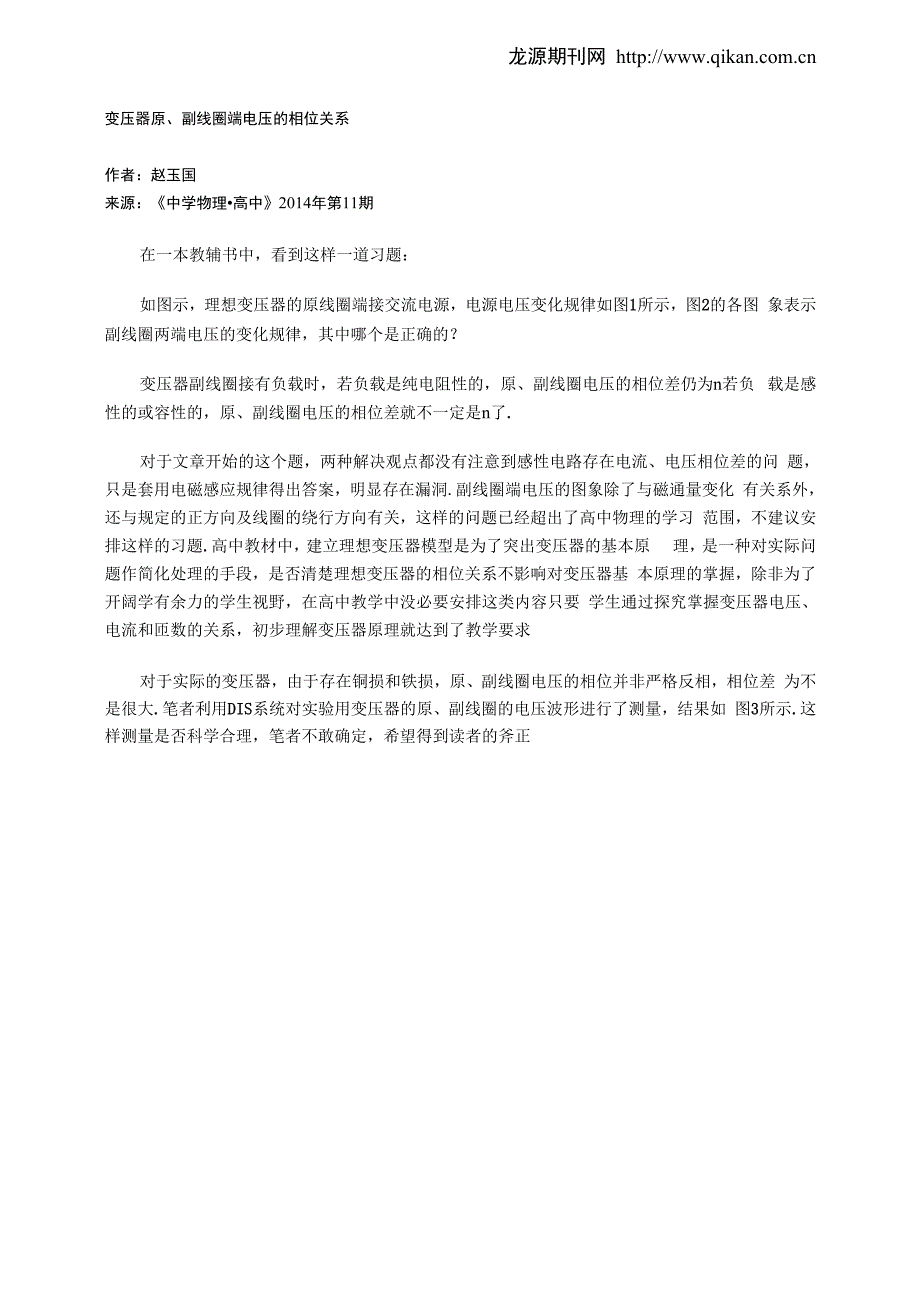

龙源期刊网 变压器原、副线圈端电压的相位关系作者：赵玉国来源：《中学物理•高中》2014年第11期在一本教辅书中，看到这样一道习题：如图示，理想变压器的原线圈端接交流电源，电源电压变化规律如图1所示，图2的各图 象表示副线圈两端电压的变化规律，其中哪个是正确的？变压器副线圈接有负载时，若负载是纯电阻性的，原、副线圈电压的相位差仍为n若负 载是感性的或容性的，原、副线圈电压的相位差就不一定是n了.对于文章开始的这个题，两种解决观点都没有注意到感性电路存在电流、电压相位差的问 题，只是套用电磁感应规律得出答案，明显存在漏洞.副线圈端电压的图象除了与磁通量变化 有关系外，还与规定的正方向及线圈的绕行方向有关，这样的问题已经超出了高中物理的学习 范围，不建议安排这样的习题.高中教材中，建立理想变压器模型是为了突出变压器的基本原 理，是一种对实际问题作简化处理的手段，是否清楚理想变压器的相位关系不影响对变压器基 本原理的掌握，除非为了开阔学有余力的学生视野，在高中教学中没必要安排这类内容只要 学生通过探究掌握变压器电压、电流和匝数的关系，初步理解变压器原理就达到了教学要求对于实际的变压器，由于存在铜损和铁损，原、副线圈电压的相位并非严格反相，相位差 为不是很大.笔者利用DIS系统对实验用变压器的原、副线圈的电压波形进行了测量，结果如 图3所示.这样测量是否科学合理，笔者不敢确定，希望得到读者的斧正。
