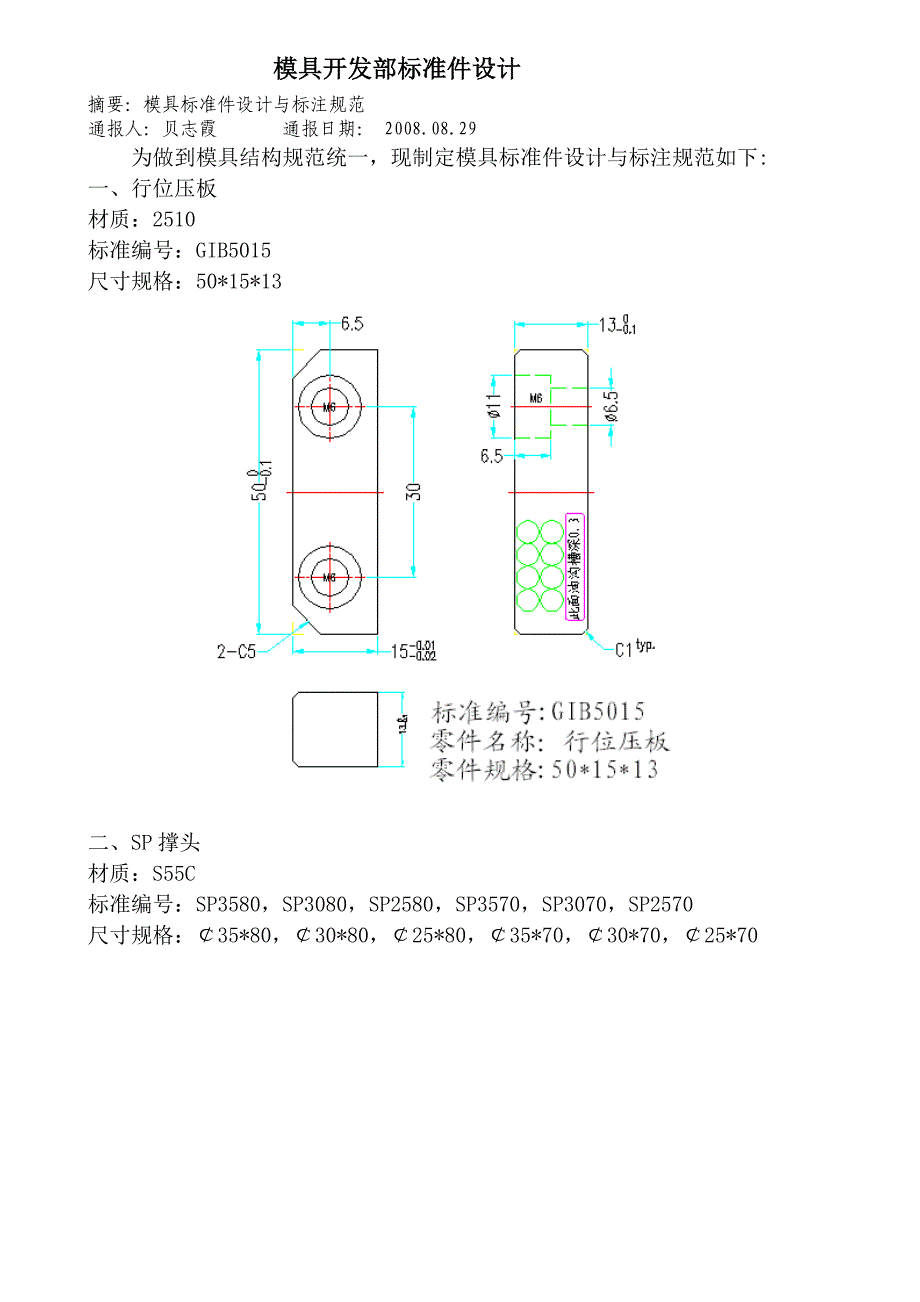

模具开发部标准件设计模具开发部标准件设计摘要：模具标准件设计与标注规范 通报人：贝志霞 通报日期： 2008.08.29为做到模具结构规范统一，现制定模具标准件设计与标注规范如下: 一、行位压板 材质：2510 标准编号：GIB5015 尺寸规格：50*15*13二、SP 撑头 材质：S55C 标准编号：SP3580，SP3080，SP2580，SP3570，SP3070，SP2570 尺寸规格：￠35*80，￠30*80，￠25*80，￠35*70，￠30*70，￠25*70三、顶板顶块 材质：S55C 标准编号：DK3529尺寸规格：￠35*29四、顶出板行程限位柱 材质：2510 标准编号：SB2510，SB2515，SB2520 尺寸规格：￠25*10，￠25*15，￠25*20五、顶杆（顶杆.dwg） 材质：顶针 标准编号：DG8133，DG8118, DG8103尺寸规格：￠8*133.50，￠8*118.50，￠8*103.50六、顶针套 材质：顶针 标准编号：ZT1230，ZT1030， 尺寸规格：￠12*30，￠10*30七、定位环 材质：S55C 标准编号：LR9920 尺寸规格：￠99.8*20八、回针介子 材质：S55C 标准编号：HZ3020 尺寸规格：￠30*20回针介子用在有跳板的模具上九、唧嘴 材质：S55C 标准编号：SB-A (sprue bush)，SB-B (sprue bush) 尺寸规格：￠29*60，￠40*50十、计数器十一、垃圾钉 材质：S45C 标准编号：STP205 尺寸规格：￠20*5十二、拉板与拉板转轴（拉板与拉板转轴.dwg） 材质：S55C 标准编号：LB2403210，LBA2520 尺寸规格：240*32*10，￠25*20.5十三、排气片垫片 材质：S55C十四、排气片(排气片标准件.dwg) 材质：8407 标准编号：SEP16，EP16，SEP24，EP24尺寸规格：16*8*1.22，16*8*0.8，24*8*1.22，24*8*0.8十五、抓料销铜公图 材质：红铜 标准编号：ZL458尺寸规格：￠8*45 十六、潜伏式浇口铜公标准件（潜伏式,针点式浇口铜公标准件.dwg） 材质：红铜 标准编号：QF110820，QF110825，QF110830，QF70820，QF70825，QF70830 尺寸规格： ￠8*110*20，￠8*110*25，￠8*110*30，￠8*70*20，￠8*70*25，￠8*70*30十七、针点式水口铜公图 （潜伏式,针点式浇口铜公标准件.dwg） 材质：红铜 标准编号：ZD708A，ZD708 尺寸规格：￠8*70A，￠8*70空白空白十八、针点式水口标准件（潜伏式,针点式浇口铜公标准件.dwg） 材质：顶针（SKD61） 标准编号：ZD306 尺寸规格：￠6*30二十、斜导柱压板（斜导柱压板.dwg） 材质：S55C 标准编号：FB382010 尺寸规格：38*30*10二十一、热流道压线板（热流道压线板.dwg） 材质：S55C 标准编号：PB40154 尺寸规格：40*15*4二十二、微动开关挡块（微动开关挡块.dwg） 材质：S55C 标准编号：DK20158 尺寸规格：20*15*8二十三、行位耐磨板（行位耐磨板.dwg） 材质：2510 标准编号：WB4530，WB5045 尺寸规格：45*30*6，50*45*6二十四、扣基（锁扣.dwg） 1．插销 材质：S55C 标准编号：CX20030 尺寸规格：200*30*152．锁块 材质：DH31 标准编号：SKU2820 尺寸规格：28*20*203．锁扣 材质：DH31 标准编号：SK10030 尺寸规格：100*30*154．导向块 材质：S55C 标准编号：DXK604020 尺寸规格：60*40*20二十五、铲基耐磨板（行位座与铲基标准.dwg） 材质：2510 标准编号：WB1228，WB1628， WB1240， WB1640尺寸规格：12*28*6，16*28*6，12*40*6，16*40*6二十六、行位座 （行位座与铲基标准.dwg） 材质：738H 标准编号：S453020，S453025 ，S454220， S454225 ，S455020，S455025 尺寸规格：45*30*20，45*30*25，45*42*20，45*42*25，45*50*20，45*50*25二十七、铲基（行位座与铲基标准.dwg）材质：738H 标准编号：CJ243028，CJ243040，CJ283040，CJ283028 尺寸规格：24 *30*28，24 *30*40，28 *30*40，28 *30*28二十八、运输板（运输板.dwg） 材质：S55C 标准编号：LB6520，LB14020 尺寸规格：65*20*8，140*20*8二十九、中央导轨（中央导轨.dwg） 材质：2510 标准编号：ZYD5020 尺寸规格：50*20*18三十、抓料销（抓料销.dwg）材质：顶针 标准编号：RLP30，RLP40，RLP56 尺寸规格：￠4*30，￠4*40，￠4*56三十一、先复位机构（先复位机构.dwg） 1.摆杆挡块 材质：S55C 标准编号：JH202020 尺寸规格：20*20*202.摆杆 材质：S55C 标准编号：JH802220尺寸规格：80*22*203.轴承套 材质：8407 热处理 HRC52±2° 标准编号：JH1623 尺寸规格：Ф16*234.急回击杆 材质：S55C 标准编号：JH2203025 尺寸规格：220*30*255.击杆导正块 材质：S55C 标准编号：JH272018尺寸规格：27*20*186.支脚 材质：S55C 标准编号：JH3030尺寸规格：Ф30*30三十二、内置先复位机构（内置先复位机构.dwg） 1、压板2.导套3．导套垫块4．顶杆三十三.斜顶座（斜顶座.dwg）三十四、垫块垫块标准件.dwg此类斜顶座用于整体式长斜顶三十五、防尘板（防尘板.dwg）三十六、标准模仁标准模仁.dwg三十七、斜顶座耐磨块（斜顶座耐磨板.dwg）三十八、斜顶引导块用于整体式长斜顶。
