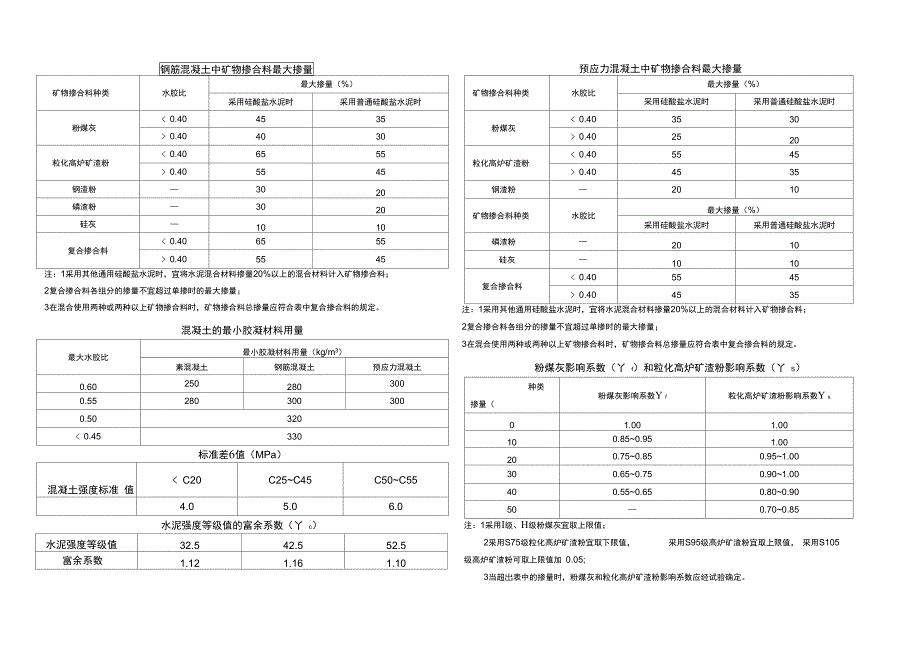

钢筋混凝土中矿物掺合料最大掺量预应力混凝土中矿物掺合料最大掺量矿物掺合料种类水胶比最大掺量（%）采用硅酸盐水泥时采用普通硅酸盐水泥时粉煤灰< 0.404535> 0.404030粒化高炉矿渣粉< 0.406555> 0.405545钢渣粉—3020磷渣粉—3020硅灰—1010复合掺合料< 0.406555> 0.405545注：1采用其他通用硅酸盐水泥时，宜将水泥混合材料掺量20%以上的混合材料计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定混凝土的最小胶凝材料用量最大水胶比最小胶凝材料用量（kg/m3）素混凝土钢筋混凝土预应力混凝土0.602502803000.552803003000.50320< 0.45330标准差6值（MPa）混凝土强度标准 值< C20C25~C45C50~C554.05.06.0矿物掺合料种类水胶比最大掺量（%）采用硅酸盐水泥时采用普通硅酸盐水泥时粉煤灰< 0.403530> 0.402520粒化高炉矿渣粉< 0.405545> 0.404535钢渣粉—2010矿物掺合料种类水胶比最大掺量（%）采用硅酸盐水泥时采用普通硅酸盐水泥时磷渣粉—2010硅灰—1010复合掺合料< 0.405545> 0.404535注：1采用其他通用硅酸盐水泥时，宜将水泥混合材料掺量20%以上的混合材料计入矿物掺合料；2复合掺合料各组分的掺量不宜超过单掺时的最大掺量；3在混合使用两种或两种以上矿物掺合料时，矿物掺合料总掺量应符合表中复合掺合料的规定。
粉煤灰影响系数（丫 f）和粒化高炉矿渣粉影响系数（丫 S）种类掺量（粉煤灰影响系数Y f粒化高炉矿渣粉影响系数Y s01.001.00100.85~0.951.00200.75~0.850.95~1.00300.65~0.750.90~1.00400.55~0.650.80~0.9050—0.70~0.85水泥强度等级值的富余系数（丫 c）水泥强度等级值32.542.552.5富余系数1.121.161.10注：1采用I级、H级粉煤灰宜取上限值；2采用S75级粒化高炉矿渣粉宜取下限值， 采用S95级高炉矿渣粉宜取上限值， 采用S105级高炉矿渣粉可取上限值加 0.05;3当超岀表中的掺量时，粉煤灰和粒化高炉矿渣粉影响系数应经试验确定混凝土最小气量粗骨料最大公称粒径（mm）混凝土最小气量（%）潮湿或水位变动的寒冷和严寒环境盐冻环境40.04.55.025.05.05.520.05.56.0注：含气量为气体占混凝土体积的百分比复合矿物掺合料最大掺量水胶比最大掺量（%）采用硅酸盐水泥时采用普通硅酸盐水泥时< 0.406050> 0.405040环境条件水溶性氯离子最大含量（%，水泥用量的质量百分比）钢筋混凝土预应力混凝土素混凝土干燥环境0.30潮湿但不含有氯离子的环境0.200.061.00潮湿且含有氯离子的环境、盐渍土环境0.10除冰盐等侵蚀性物质的腐蚀环境0.06混凝土拌合物中水溶性氯离子最大含量有特殊要求的混凝土设计抗冻等级最大水胶比最小胶凝材料用量3（kg/m ）无引气剂时掺引气剂时F500.550.60300F1000.500.55320不低于F100—0.50350抗冻混凝土 最大水胶比和最小胶凝材料用量注：1采用其他通用硅酸盐水泥时，可将水泥混合材掺量 20%以上的混合材量计入矿物掺合回归系数（a a、ab）取值表系数粗骨料品种碎石卵石a0.530.49a0.200.13干硬性混凝土的用水量（kg/m3）拌合物稠度卵石最大公称粒径（mm）碎石最大公称粒径（mm）项目指标10.020.040.016.020.040.0维勃稠度（s）16〜2017516014518017015511~151801651501851751605~10185170155190180165注：1本表用水量系用中砂时的取值。
采用细砂时，每立方米混凝土用水量可增加 5kg〜10kg；采用粗砂时，可减少 5kg〜10kg；2掺用矿物掺合料和外加剂时，用水量应相应调整料；2复合矿物掺合料中矿物掺合料组分的掺量不宜超过表中单掺时的限量抗渗混凝土最大水胶比设计抗渗等级最大水胶比C20〜C30C~30P60.600.55P8〜P120.550.50> P120.500.45高强混凝土 水胶比、胶凝材料用量和砂率强度等级水胶比凝胶材料用量3 （kg/m ）砂率 （%）> C60,v C800.28~0.34480~560> 80,< C1000.26~0.28520~58035~42C1000.24~0.26550~600。
