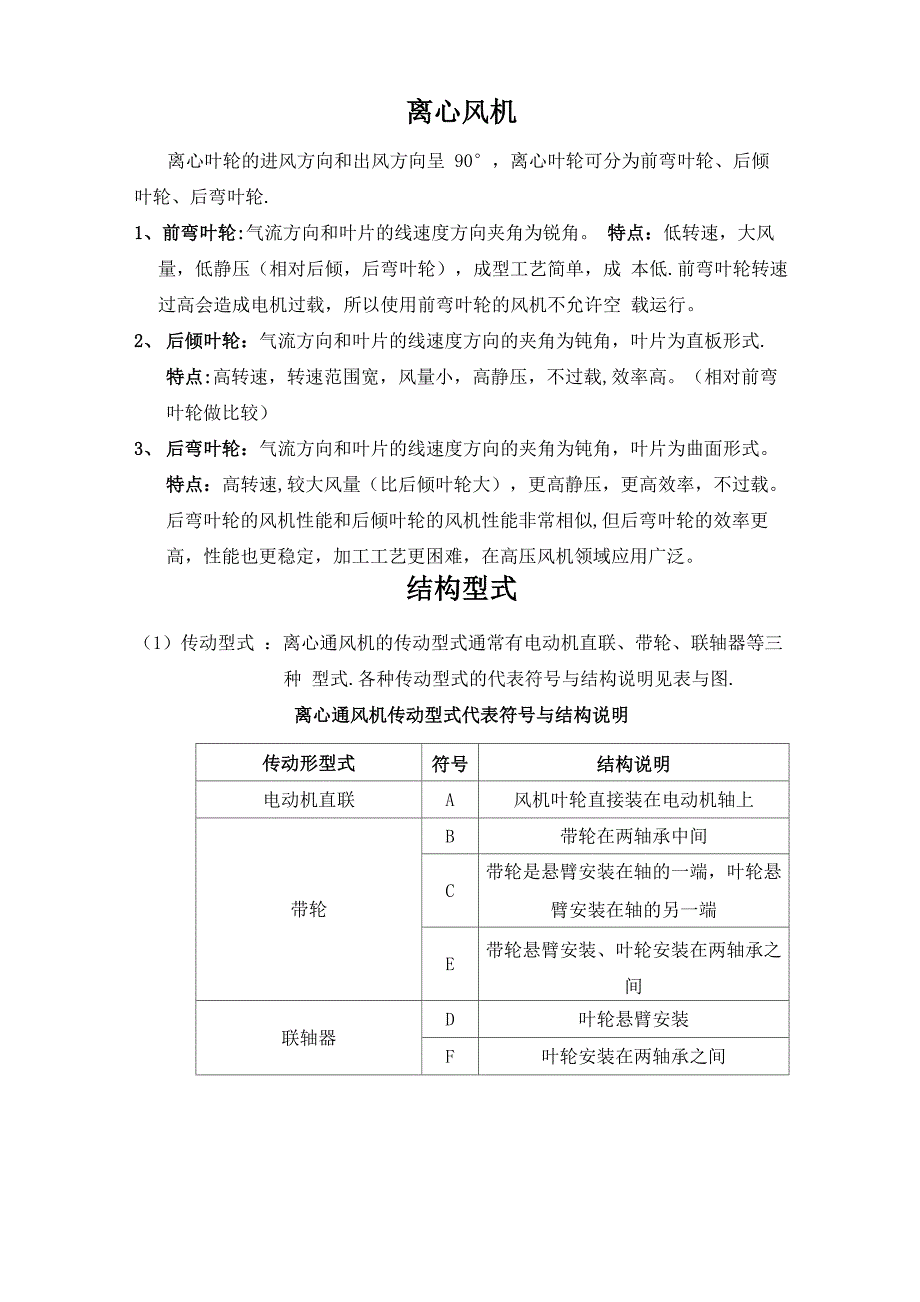

离心风机离心叶轮的进风方向和出风方向呈 90°，离心叶轮可分为前弯叶轮、后倾 叶轮、后弯叶轮.1、前弯叶轮:气流方向和叶片的线速度方向夹角为锐角 特点：低转速，大风量，低静压（相对后倾，后弯叶轮），成型工艺简单，成 本低.前弯叶轮转速过高会造成电机过载，所以使用前弯叶轮的风机不允许空 载运行2、 后倾叶轮：气流方向和叶片的线速度方向的夹角为钝角，叶片为直板形式. 特点:高转速，转速范围宽，风量小，高静压，不过载,效率高相对前弯 叶轮做比较）3、 后弯叶轮：气流方向和叶片的线速度方向的夹角为钝角，叶片为曲面形式 特点：高转速,较大风量（比后倾叶轮大），更高静压，更高效率，不过载 后弯叶轮的风机性能和后倾叶轮的风机性能非常相似,但后弯叶轮的效率更 高，性能也更稳定，加工工艺更困难，在高压风机领域应用广泛结构型式（1）传动型式 ：离心通风机的传动型式通常有电动机直联、带轮、联轴器等三种 型式.各种传动型式的代表符号与结构说明见表与图.离心通风机传动型式代表符号与结构说明传动形型式符号结构说明电动机直联A风机叶轮直接装在电动机轴上带轮B带轮在两轴承中间C带轮是悬臂安装在轴的一端，叶轮悬臂安装在轴的另一端E带轮悬臂安装、叶轮安装在两轴承之 间联轴器D叶轮悬臂安装F叶轮安装在两轴承之间连接方式AMCA标准连接方式 中国标准说明ARR1无ARR1安装形式：皮带传动，风机不带底座和 皮带轮，电机由用户自己安装。
ARR3E型ARR3安装形式：皮带传动，轴承位于风机两 狈0例如：ICCARR4A型ARR4安装形式:直联传动，电机轴与风机叶轮直接连接•例如：CFD/CBDARR8D型ARR8安装形式：直联传动，电机与风机轴通 过连轴器传动ARR9C1型ARR9安装形式：皮带传动，电机位于电机支 撑板侧面ARR10C3型ARR10安装形式：皮带传动，电机位于风机轴正下方例如：CUSARR12C2型ARR12安装形式：皮带传动，轴承位于叶轮 同一侧，电机置于风机底座上例如：BCSD、BCSL直联传动优点：节省部件（皮带轮、轴、轴承、皮带等）易损部件少，可靠性高； 缺点：转速固定，其转速就等于电机转速;皮带传动优点:转速可调，选择主动轮和从动轮的不同传动比，调节其转速,电机 安装位置也比较灵活;缺点：易损部件多，需要及时维护；（ 2）离心通风机出气口安装位置 按叶轮轮旋转方向 ,根据安装角的不同各 规定 8 种基本位置（从原动机侧看）风机的常用参数1、风量：表示空气流量的大小风量的计算公式：Q=SXVS为截面积（m2平方米），V为气流速度（m/s，米/秒） 2、动压：气流在某一点的动压是根据空气密度和气体的运动速度而定的压力.动压计算公式：P=0。
5pV2dp为气体密度，通常取12（kg/mJ （标准状况）V为气流速度（m/s）,Pd为动 压.标准状况：通常我们给定的风机的性能参数都是转化成标准状态下的参数标准状况是指在101325帕、20摄氏度、湿度为50%的湿空气状态，此时空 气的密度为12kg/m3标准状况通常写为NTP3、 静压：气流在某一点的静压是根据空气密度和压缩程度得出的与空气的运动 速度无关的压力，也就是系统阻力或流程阻力.4、 全压:气流在某一点的全压是根据空气密度、压缩程度和空气的运动速度而定 的压力气流在某一点的全压是指该点静压和动压的和全压计算公式：P = P + P P表示全压，P表示静压t d st t st5、 风机的全压：风机的全压是风机出口的全压和进口的全压的差值.6、 风机的静压：风机的静压是指风机的全压减去风机出口处的动压静压作用 是克服送风管路的阻力风机静压计算公式：Pst = Pt - Pd8、 转速：转速也就是风机叶轮旋转运动的速度.转速的常用单位是转/分，缩写 为rpm9、 轴功率：轴功率是风机运转实际所需的功率选配电机时，所选电机的功率 一定比轴功率大10、 平衡等级：平衡等级是用来衡量叶轮在旋转运动过程中所产生的残余不平衡 量的指标。
公司的叶轮平衡精度等级均为G2.5，常用风机的平衡精度等级为G6.3, —般 空调用风机平衡精度等级为G4叶轮的平衡精度等级越高，叶轮的许用不 平衡量就越小，叶轮在旋转时由叶轮不平衡引起的震动就小,由震动带来的噪 声就小、轴承的寿命会延长，提高了整机的产品质量及使用寿命11、噪音 声音：物体受振动后，在弹性介质（气、固、液）中传播的波，其频率和 压力能使人耳引起音响感觉的声波称为声音，该受振动的物体称为音源人 耳能感受20-20000HZ的声波，超过20000Hz称为超声波风机产生噪音的因素有气流运动、机械、电磁等其中最主要的噪音是 气动噪音我国常用的噪声指的是声压级，也就是离噪音源一定距离所测的噪音大小 噪声的单位是“分贝”，缩写为dB，我们常见的形式为dB（A），A的含义是在 A计权网络下测量的噪声，称为A声级，记作dB （A）A计权网络：旨模拟人耳对不同频率声音敏感程度的不同而对不同频率的声音 分配不同的权重，对测量后的声音进行加权计算的一种测量方法AMCA认证噪声测量用的单位是声功率级（LwiA）,也就是衡量噪音源本身所产 生噪音的大小我国通常使用的是声压级，声压级与声功率级的转化计算为：声功率级-声压级=11。
5 （距离噪音源15m）声功率级一声压级=17.5 （距离噪音源3m）声功率级一声压级=235 （距离噪音源6m）声功率级-声压级=9 （距离噪音源1m）12、静压效率静压效率公式:SE %二A/BA二风量（m3/h）X 静压（Pa） B=轴功率（Kw）X1000X3600风机相似率及计算公式风机相似率：对于同一类型的风机等比放大时，其参数按一定规律作相似变化使用条件（同一公司，同一风机，同一工况）风机相似率公式：风量/风量 二转速/转速Q /Q =N /N静压/静压=（转速/转速）2 P /P =（N/N）21 2 1 2 st1 st2 1 2全压/全压 二（转速/转速）2 P /P =（N/N ） 21 2 1 2 t1 t2 12轴功率/轴功率=（转速/转速）3 H/H=（N/N）31 2 1 2 12 12电机极数、供电频率改变后对风机风量、静压、全压、轴功率的影响:N——电机转速电机转速的计算公式：60 XHzG―-电机极数 Hz 国内50Hz,国外60Hz） 转速/转速 = 极数/极数 N/N=G/G1 2 2 1 1 2 2 1转速/转速 = 频率/频率 N/N=HZ/HZ1 2 1 2 1 2 2 1电机防护等级:电机的防护等级（代码IP）,指电机的外壳对下述内容的防护能力:1、 防止人体接近壳内危险部件；2、 防止固体异物进入电机；3、 防止水进入电机内部对电机造成影响;衡量电机防护等级用代码IPXX表示，I表示防尘，P表示防水；第一个X表示防尘的等级，用0—6数字表示第二个X表示防水的登记，用0—5数字表示第一个数字第二个数字0无任何防护0无任何防护1保护防止±©50mm固体异物1垂直滴水无影响2保护防止±©12mm固体异物2与垂直成15°淋水无影响3保护防止三d2。
5mm固体异 物3与垂直成60淋水无影响4保护防止三dlmm固体异物4任何方向的淋水无影响5防止粉尘的有限侵入5任何方向的低压喷射无影响6防止粉尘的完全侵入电机温升等级电机作为一个能量转换的电器，在运转过程中本身存在能量的损耗，有部分 能量损耗造成自身温度的升高，所以国家规定用温升等级来限定电机使用的极限 温度.等级EBFH极限温度120°C130C155C180C电机绝缘等级电机为可靠运行，在带电部件与壳体之间或带电部件之间需要用绝缘材料加以隔离，而绝缘材料的使用寿命与其材料本身的绝缘等级有很大关系，绝缘等级 是绝缘材料使用的极限温度.等级AEBFH极限温度°C105C120C130C155C180防爆电机防爆电机一般可分为隔爆型（d）、增安型（e）、本质安全型（i）、无火花型 （n）、防爆特殊型（s）隔爆型电气设备（d）：是指把能点燃爆炸性混合物的部件密封于一个外壳 内，该外壳能承受内部爆炸性混合物的爆炸压力并阻止和周围爆炸性混合物传爆 其本质为隔爆防爆标志以Exd IIBT4为例：Ex防爆公用标志 d隔爆型IIB气体组别 T4温度组别1）气体组别典 型的危险 气体欧洲电 工标准化委员 会中国 GB-3836—1北美NEC500条款最小点燃 能量（微焦）乙炔IICIICA20氢气IICIICA20乙烯IIBIIBC60丙烷IIAIIAD180中国GB3836规定IIC点燃最小能量为19;IIA为2002）温度组别温度组别指的是气体点燃时，电器设备的表面最高温度（假定环境温度为40°C）。
气体组别中点燃能量和温度组别中点燃温度无关.泛水及泛水帽：屋顶安装的风机，需要在屋顶开洞，制作泛水解决液体渗漏、方 便安装风机混凝土泛水壁厚70—80mm,钢结构30—50mm.泛水帽：扣于泛水之上，方便安装，避免雨水漏入室内（无顶风机才有） 风门：风门是所有风量调节阀的总称,包括重力式止回风阀、电动止回风阀、导 叶阀、自重式百叶等.一般风机中比较常用的是重力/电动止回风阀执行器：配合电动风阀一起使用,也既是所有的电动风阀均应使用执行器 形式：开关型、弹簧复位型、连续调节型 过滤器：为保证送风质量,有些客户要求送风机自带过滤系统,使用工况不同, 对过滤器的要求也不尽相同过滤器的过滤等级有初、中、高效对普通工况来说,中效过滤器已经足够, 高效过滤器一般在洁净室使用初级过滤器等级为G4,过滤效率为25%—30%也 可以提供G3等过滤器标准中效过滤器等级为F5,过滤效率为40%—95%也 可以提供 F6-F9 等级使用中效过滤器应采用初效过滤器进行初步过滤. 防雨罩：防止送风带水.防虫／防鸟网:防止飞虫,鸟类,小动物等进入风机 出入口防护网：防止异物进入风机,并对操作人员提供安全保护. 进出口对法兰:方便系统安装.进出口软接头：方便系统安装,防止震动传到整个系统。
风机的选型注意点风机选型的五要素：1、风量、风压； 2、使用工况； 3、排送气体成分；4、安装位置、安装形式； 5、配件、噪音等其他要求一）风机处于哪种工作环境？有没有特殊要求？排什么气体? 是普通（常温清洁气体）排风、工艺排风、还是消防排烟、防爆排风、防 腐排风、厨房排油烟等；（1）普通排风对风机无特殊要求，只要满足设计条件和客户要求就可以了；但 是风机的转速一般要控制1500RPM以下，因为转速太高，风机及其部件就很容易 损坏，如轴承和轴，皮带和皮带轮提前磨损,导致频繁的更换部件，提高了维护 成本.（2） 工艺排风种类很多，有的可能其中含有焊渣，油漆，易爆气体，有时需要高 温、排烟等，不同成分有不同的处理方法，对风机要求不同；（3） 气体中夹有焊渣：要加过滤网，且电机不可内置；焊接车。
