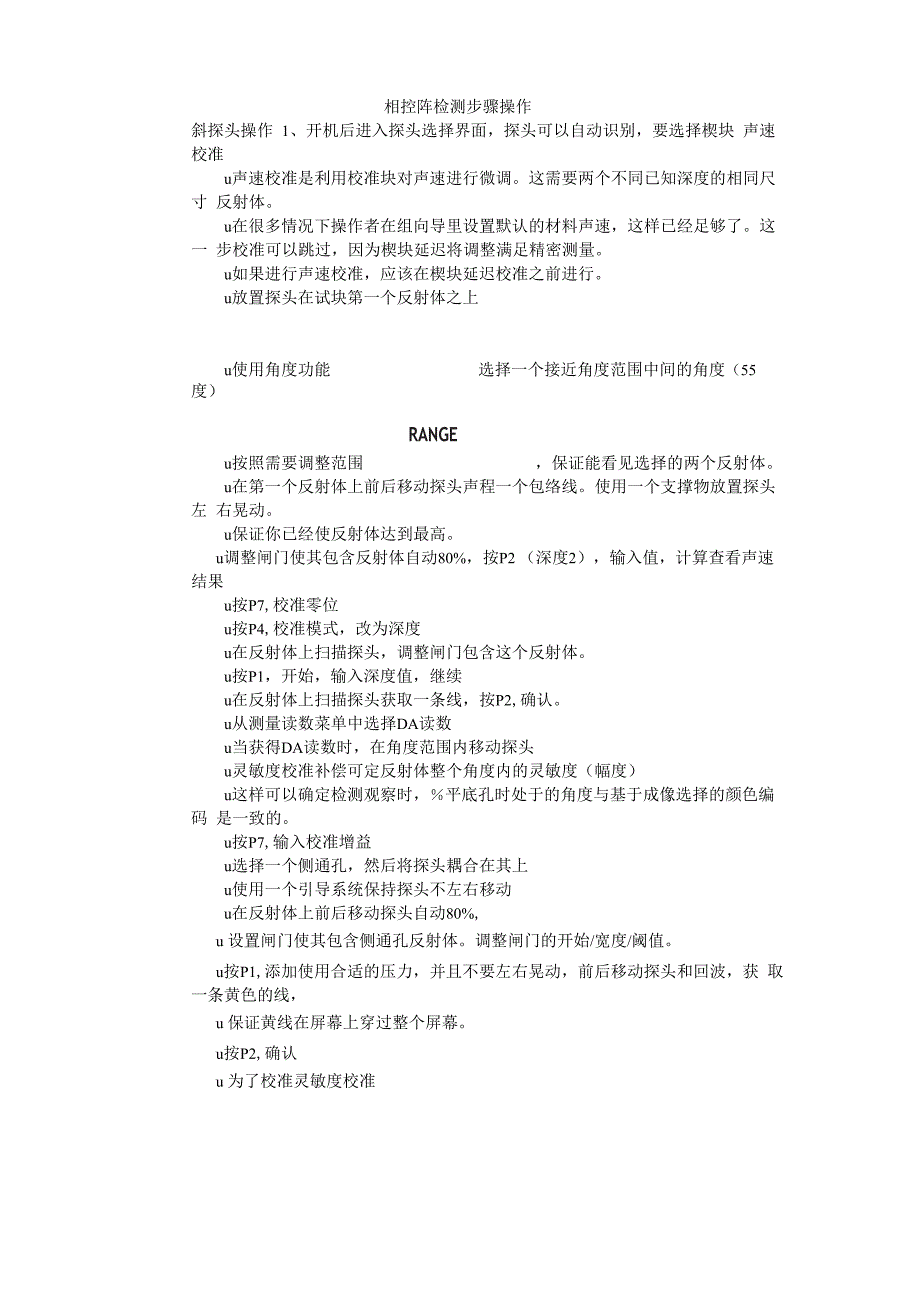

相控阵检测步骤操作斜探头操作 1、开机后进入探头选择界面，探头可以自动识别，要选择楔块 声速校准u声速校准是利用校准块对声速进行微调这需要两个不同已知深度的相同尺寸 反射体u在很多情况下操作者在组向导里设置默认的材料声速，这样已经足够了这一 步校准可以跳过，因为楔块延迟将调整满足精密测量u如果进行声速校准，应该在楔块延迟校准之前进行u放置探头在试块第一个反射体之上u使用角度功能 选择一个接近角度范围中间的角度（55度）RANGEu按照需要调整范围 ，保证能看见选择的两个反射体u在第一个反射体上前后移动探头声程一个包络线使用一个支撑物放置探头左 右晃动u保证你已经使反射体达到最高u调整闸门使其包含反射体自动80%，按P2 （深度2），输入值，计算查看声速 结果u按P7,校准零位u按P4,校准模式，改为深度u在反射体上扫描探头，调整闸门包含这个反射体u按P1，开始，输入深度值，继续u在反射体上扫描探头获取一条线，按P2,确认u从测量读数菜单中选择DA读数u当获得DA读数时，在角度范围内移动探头u灵敏度校准补偿可定反射体整个角度内的灵敏度（幅度）u这样可以确定检测观察时，％平底孔时处于的角度与基于成像选择的颜色编码 是一致的。
u按P7,输入校准增益u选择一个侧通孔，然后将探头耦合在其上u使用一个引导系统保持探头不左右移动u在反射体上前后移动探头自动80%,u 设置闸门使其包含侧通孔反射体调整闸门的开始/宽度/阈值u按P1,添加使用合适的压力，并且不要左右晃动，前后移动探头和回波，获 取一条黄色的线，u 保证黄线在屏幕上穿过整个屏幕u按P2,确认u 为了校准灵敏度校准u前后移动探头，使得A%读数区域的平底孔（80%）直探头调校和斜探头步骤基本一样，零位和增益用1.5 孔探头晶片和孔平行 保存文件1、调校后保存调校文件-转动旋钮打开文件-创建调校文件-输入文件名称等*框必 填选项-返回后保存文件2、 发现缺陷后创建递增文件-转动旋钮打开文件-创建递增文件（起始点填写 01 或001）-返回后保存文件-Reports-页面设置一选择报告或图像-选择存储位置USB 或CF-返回-p6USB或cf卡-2ndf打印。
