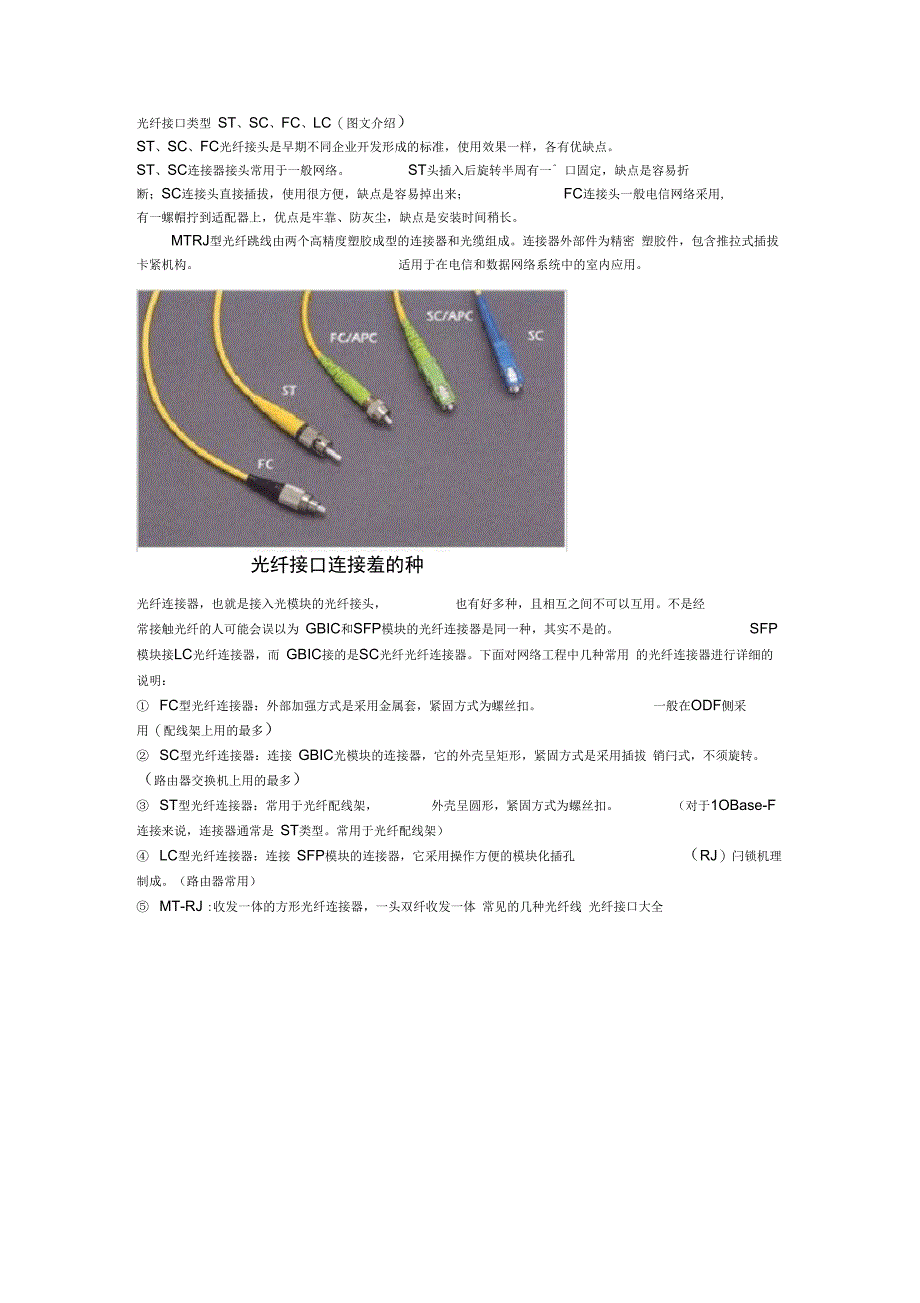

光纤接口类型 ST、SC、FC、LC（图文介绍）ST、SC、FC光纤接头是早期不同企业开发形成的标准，使用效果一样，各有优缺点ST、SC连接器接头常用于一般网络 ST头插入后旋转半周有一^ 口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来； FC连接头一般电信网络采用,有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成连接器外部件为精密 塑胶件，包含推拉式插拔卡紧机构 适用于在电信和数据网络系统中的室内应用光纤接口连接羞的种光纤连接器，也就是接入光模块的光纤接头， 也有好多种，且相互之间不可以互用不是经常接触光纤的人可能会误以为 GBIC和SFP模块的光纤连接器是同一种，其实不是的 SFP模块接LC光纤连接器，而 GBIC接的是SC光纤光纤连接器下面对网络工程中几种常用 的光纤连接器进行详细的说明：① FC型光纤连接器：外部加强方式是采用金属套，紧固方式为螺丝扣 一般在ODF侧采用（配线架上用的最多）② SC型光纤连接器：连接 GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔 销闩式，不须旋转。
路由器交换机上用的最多）③ ST型光纤连接器：常用于光纤配线架， 外壳呈圆形，紧固方式为螺丝扣 （对于1OBase-F连接来说，连接器通常是 ST类型常用于光纤配线架）④ LC型光纤连接器：连接 SFP模块的连接器，它采用操作方便的模块化插孔 （RJ）闩锁机理制成路由器常用）⑤ MT-RJ :收发一体的方形光纤连接器，一头双纤收发一体 常见的几种光纤线 光纤接口大全uiwwdlRuoDun comST-FCuwnMOlRuoDun. com各种光纤接口类型介绍 光纤接头FC圆型带螺纹（配线架上用的最多）ST卡接式圆型SC卡接式方型（路由器交换机上用的最多）PC微球面研磨抛光APC呈8度角并做微球面研磨抛光MT-RJ方型,一头双纤收发一体（华为8850上有用）光纤模块：一般都支持热插拔，GBIC Giga Bitrate In terface Co nverter, 使用的光纤接口多为 SC 或 ST 型SFP小型封装GBIC,使用的光纤为LC型使用的光纤：单模：L ,波长1310单模长距LH 波长1310,1550多模:SM波长850SX/LH表示可以使用单模或多模光纤在表示尾纤接头的标注中，我们常能见到 “FC/PC”， “ SC/PC等，其含义如下“前面部分表示尾纤的连接器型号“ SC接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。
传输设备侧光 接口一般用SC接头“ LC接头与SC接头形状相似，较 SC接头小一些 FC接头是金属接头，一般在 ODF侧采用，金属接头的可插拔次数比塑料要多连接器的品种信号较多，除了上面介绍的三种外，还有 MTRJ、ST、MU等，具体的外观参见下图/'后面表明光纤接头截面工艺，即研磨方式 PC在电信运营商的设备中应用得最为广泛，其接头截面是平的ODF架内部跳纤用“ UPC的衰耗比“ PC”小，一般用于有特殊需求的设备，一些国外厂家 的就是FC/UPC，主要是为提高 ODF设备自身的指标另外，在广电和早期的 CATV中应用较多的是 “APC型号，其尾纤头采用了带倾角的端面， 可以改善电视信号的质量， 主要原因是电视信号是模拟光调制， 当接头耦合面是垂直的时候， 反射光沿原路径返回 由于光纤折射率分布的不均匀会再度返回耦合面， 此时虽然能量很小 但由于模拟信号是无法彻底消除噪声的， 所以相当于在原来的清晰信号上叠加了一个带时延 的微弱信号， 表现在画面上就是重影 尾纤头带倾角可使反射光不沿原路径返回 一般数字 信号一般不存在此问题FC 是 Ferrule Connector 的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣。
PC 是 Physical Connection 的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构 SC（ F04）型光纤连接器：模塑插拔耦合式单模光纤连接器其外壳采用模塑工艺，用铸模 玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝 套管结构， 其结构尺寸与 FC 型相同，端面处理采用 PC 或 APC 型研磨方式； 紧固方式是采 用插拔销闩式，不需旋转此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强 度较高，安装密度高光纤连接器 光纤连接器是光纤与光纤之间进行可拆卸 （活动） 连接的器件， 它是把光纤的两个端面精密 对接起来， 以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去， 并使由于其介入光链路而对系统造成的影响减到最小， 这是光纤连接器的基本要求 在一定程度上， 光纤连 接器也影响了光传输系统的可靠性和各项性能 光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、 多模连接器， 还有其它如以塑 胶等为传输媒介的光纤连接器；按连接头结构形式可分为： FC、SC、ST、LC、D4、DIN 、MU、MT等等各种形式其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块 等；而SC和MT连接器通常用于网络设备端。
按光纤端面形状分有 FC、PC （包括SPC或UPC）和APC ;按光纤芯数划分还有单芯和多芯（如 MT-RJ）之分光纤连接器应用广泛， 品种繁多 在实际应用过程中， 我们一般按照光纤连接器结构的不同来加以区分 以下是一 些目前比较常见的光纤连接器：（1） FC 型光纤连接器这种连接器最早是由日本 NTT 研制 FC 是 Ferrule Connector 的缩写，表明其外部加强方式 是采用金属套，紧固方式为螺丝扣最早， FC 类型的连接器，采用的陶瓷插针的对接端媸 瞧矫娼哟》绞剑' C）此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较 为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难后来， 对该类型连接器做了改进，采用对接端面呈球面的插针（ PC）,而外部结构没有改变，使得插入损耗和回波损耗性能有了较大幅度的提高2） SC 型光纤连接器这是一种由日本 NTT 公司开发的光纤连接器其外壳呈矩形，所采用的插针与耦合套筒的 结构尺寸与FC型完全相同，其中插针的端面多采用 PC或APC型研磨方式；紧固方式是 采用插拔销闩式，不需旋转此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压 强度较高，安装密度高。
ST和SC接口是光纤连接器的两种类型， 对于10Base-F连接来说，连接器通常是ST类型的， 对于100Base-FX来说，连接器大部分情况下为 SC类型的ST连接器的芯外露，SC连接器的芯在接头里面3） 双锥型连接器（ Biconic Connector ） 这类光纤连接器中最有代表性的产品由美国贝尔实验室开发研制， 它由两个经精密模压成形 的端头呈截头圆锥形的圆筒插头和一个内部装有双锥形塑料套筒的耦合组件组成4） DIN47256 型光纤连接器 这是一种由德国开发的连接器 这种连接器采用的插针和耦合套筒的结构尺寸与 FC 型相同， 端面处理采用 PC 研磨方式与 FC 型连接器相比，其结构要复杂一些，内部金属结构中有 控制压力的弹簧， 可以避免因插接压力过大而损伤端面 另外，这种连接器的机械精度较高， 因而介入损耗值较小5） MT-RJ 型连接器MT-RJ起步于NTT开发的MT连接器，带有与 RJ-45型LAN电连接器相同的闩锁机构，通 过安装于小型套管两侧的导向销对准光纤， 为便于与光收发信机相连， 连接器端面光纤为双 芯（间隔0.75mm）排列设计，是主要用于数据传输的下一代高密度光纤连接器。
6） LC 型连接器LC 型连接器是著名 Bell （贝尔） 研究所研究开发出来的， 采用操作方便的模块化插孔（ RJ） 闩锁机理制成其所采用的插针和套筒的尺寸是普通 SC、FC等所用尺寸的一半，为1.25mm这样可以提高光纤配线架中光纤连接器的密度目前，在单模 SFF 方面， LC 类型的连接器实际已经占据了主导地位，在多模方面的应用也增长迅速7） MU 型连接器MU（ Miniature unit Coupling ）连接器是以目前使用最多的 SC型连接器为基础，由 NTT研制开发出来的世界上最小的单芯光纤连接器， 该连接器采用 1.25mm 直径的套管和自保持机构，其优势在于能实现高密度安装利用 MU 的 l.25mm 直径的套管， NTT 已经开发了MU 连接器系列它们有用于光缆连接的插座型连接器（ MU-A 系列）；具有自保持机构的底板连接器（ MU-B 系列）以及用于连接 LD／PD 模块与插头的简化插座（ MU-SR 系列） 等随着光纤网络向更大带宽更大容量方向的迅速发展和 DWDM 技术的广泛应用，对 MU型连接器的需求也将迅速增长光纤配线箱光纤配线箱适用于光缆与光通信设备的配线连接， 通过配线箱内的适配器， 用光跳线引出光 信号，实现光配线功能。
也适用于光缆和配线尾纤的保护性连接如图为 3M 公司的 8200室内型光纤配线箱，适用于光纤接入网中的光纤终端点采用光端机目前， 常用的光端机一端是接光传输系统 （一般是 SDH 光同步数字传输网） ，另一端（用户 端）出来的是 2M 接口另外光端机还有 PDH （准同步数字系列）的光端机要比光纤收发 器复杂得多，除光电的耦合还有复用－解复用，影射－解影射等信号的编码过程光纤收发器 简单的讲，光纤收发器一端是接光传输系统，另一端（用户端）出来的是 10/100M 以太网接 口光纤收发器都是实现光电信号转换作用的 光纤收发器的主要原理是通过光电耦合来实 现的，对信号的编码格式没有什么变化 目前国外和国内生产光纤收发器的厂商很多， 产品线也极为丰富 为了保证与其他厂家的网 卡、中继器、集线器和交换机等网络设备的完全兼容，光纤收发器产品必须严格符合10Base-T、100Base-TX、100Base-FX、IEEE802.3 和 IEEE802.3u 等以太网标准，除此之外, 在EMC防电磁辐射方面应符合 FCC Part15标准时下由于国内各大运营商正在大力建设小 区网、 校园网和企业网， 因此光纤收发器产品的用量也在不断提高， 以更好地满足接入网建 设的需要。
光纤收发器通常具有以下基本特点1 ．提供超低时延的数据传输2．对网络协议完全透明3．多采用专用 ASIC 芯片实现数据线速转发可编程 ASIC 将多项功能集中到一个芯片上， 具有设计简单、可靠性高、电源消耗少等优点，能使设备得到更高的性能和更低的成本4．设备多采用 1+1的电源设计，支持超宽电源电压，实现电源保护和自动切换 5．支持超宽的工作温度范围6 •支持齐全的传输距离（0〜120公里）。
