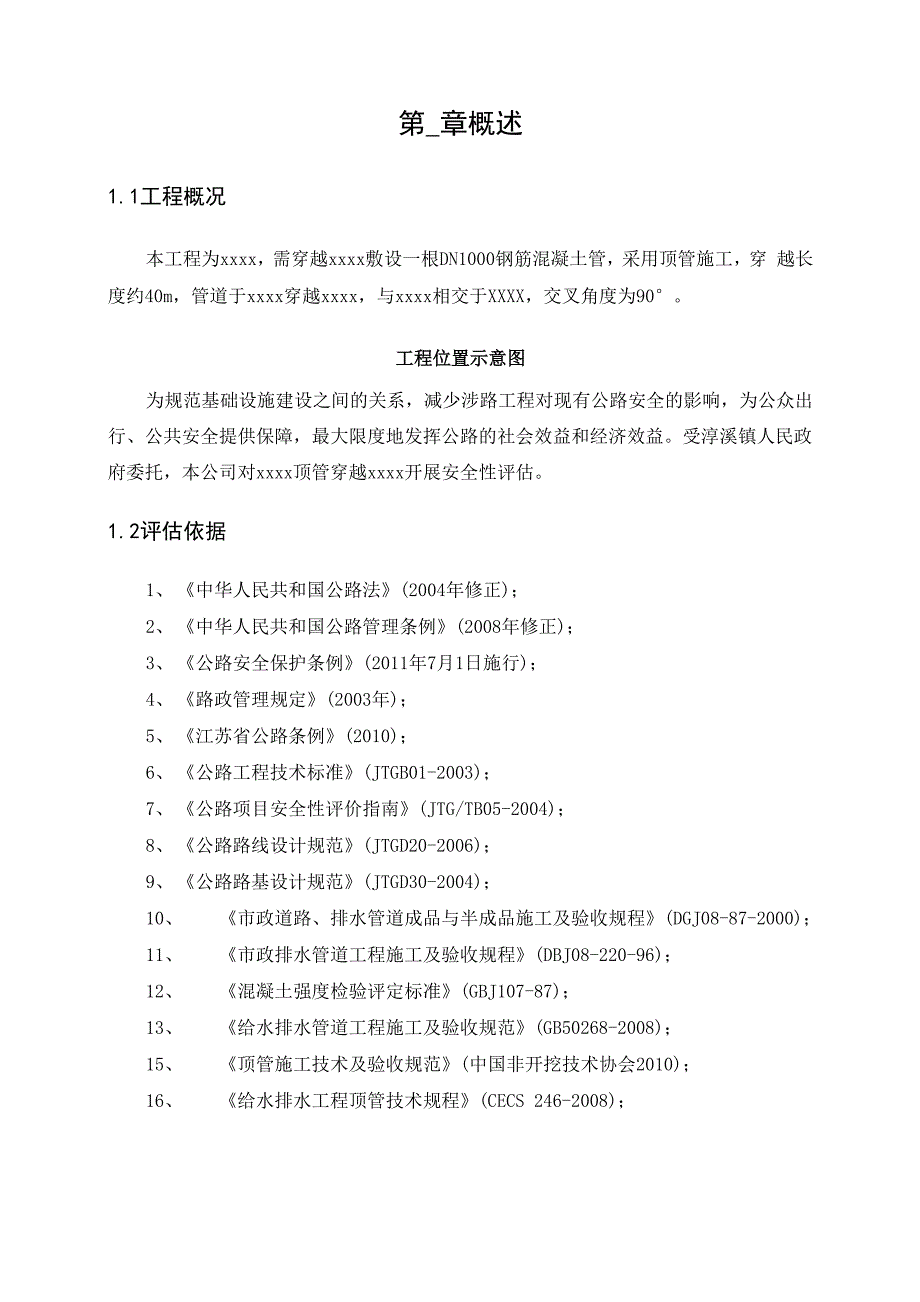

第_章概述1.1工程概况本工程为xxxx，需穿越xxxx敷设一根DN1000钢筋混凝土管，采用顶管施工，穿 越长度约40m，管道于xxxx穿越xxxx，与xxxx相交于XXXX，交叉角度为90°工程位置示意图为规范基础设施建设之间的关系，减少涉路工程对现有公路安全的影响，为公众出 行、公共安全提供保障，最大限度地发挥公路的社会效益和经济效益受淳溪镇人民政 府委托，本公司对xxxx顶管穿越xxxx开展安全性评估1.2评估依据1、 《中华人民共和国公路法》(2004年修正)；2、 《中华人民共和国公路管理条例》(2008年修正)；3、 《公路安全保护条例》(2011年7月1日施行)；4、 《路政管理规定》(2003年)；5、 《江苏省公路条例》(2010)；6、 《公路工程技术标准》(JTGB01-2003)；7、 《公路项目安全性评价指南》(JTG/TB05-2004)；8、 《公路路线设计规范》(JTGD20-2006)；9、 《公路路基设计规范》(JTGD30-2004)；10、 《市政道路、排水管道成品与半成品施工及验收规程》(DGJ08-87-2000)；11、 《市政排水管道工程施工及验收规程》(DBJ08-220-96)；12、 《混凝土强度检验评定标准》(GBJ107-87)；13、 《给水排水管道工程施工及验收规范》(GB50268-2008)；15、 《顶管施工技术及验收规范》(中国非开挖技术协会2010)；16、 《给水排水工程顶管技术规程》(CECS 246-2008)；17、 委托单位提供的设计施工方案。
1.3工作内容根据委托方提供的资料，本次评估站在公正、客观、科学的立场上，按照“安全、 经济”的原则，对高淳县xxxx管道工程顶管穿越xxxx方案安全性进行评价，主要包括 以下内容：1、 穿越段管道角度、埋深等是否满足规范；2、 穿越处路面沉降验算、顶管稳定性验算；3、 工作井、接收井方案是否合理性；4、 施工方案、安全措施及应急预案是否满足要求第二章 涉及的相关法规、标准及规定为加强涉路工程建设和管理，促进公路事业发展，保障公路工程可靠、运营安全， 与环境协调，可持续发展，国家、交通部以及各级地方政府和相关行业部门颁布了一系 列法律、法规和规范标准，其中与本项目安全性评估相关的条文如下：1、 《公路安全保护条例》（2011年7月1日施行）：第二十七条进行下列涉路施工活动，建设单位应当向公路管理机构提出申请：（一） 因修建铁路、机场、供电、水利、通信等建设工程需要占用、挖掘公路、公 路用地或者使公路改线；（二） 跨越、穿越公路修建桥梁、渡槽或者架设、埋设管道、电缆等设施；（三） 在公路用地范围内架设、埋设管道、电缆等设施；（四） 利用公路桥梁、公路隧道、涵洞铺设电缆等设施；（五） 利用跨越公路的设施悬挂非公路标志；（六） 在公路上增设或者改造平面交叉道口；（七） 在公路建筑控制区内埋设管道、电缆等设施。
第二十八条申请进行涉路施工活动的建设单位应当向公路管理机构提交下列材料：（一） 符合有关技术标准、规范要求的设计和施工方案；（二） 保障公路、公路附属设施质量和安全的技术评价报告；（三） 处置施工险情和意外事故的应急方案公路管理机构应当自受审申请之日起20日内作出许可或者不予许可的决定；影响 交通安全的，应当征得公安机关交通管理部门的同意；涉及经营性公路的，应当征求公 路经营企业的意见；不予许可的，公路管理机构应当书面通知申请人并说明理由2、 《中华人民共和国公路法》（2004年修正）有关规定：第四十五条：跨越、穿越公路修建桥梁、渡槽或者架设、埋设管线等设施的，以及 在公路用地范围内架设、埋设管线、电缆等设施的，应当事先经有关交通主管部门同意， 影响交通安全的，还须征得有关公安机关的同意；所修建、架设或者埋设的设施应当符 合公路工程技术标准的要求对公路造成损坏的，应当按照损坏程度给予补偿3、 《路政管理规定》（2003年）有关规定：第十条跨越、穿越公路，修建桥梁、渡槽或者架设、埋设管线等设施，以及在公路 用地范围内架设、埋设管（杆）线、电缆等设施，应当按照《公路法》第四十五条的规 定，事先向交通主管部门或者其设置的公路管理机构提交申请书和设计图。
本条前款规定的申请书包括以下主要内容：（一） 主要理由；（二） 地点（公路名称、桩号及与公路边坡外缘或者公路界桩的距离）；（三） 安全保障措施；（四） 施工期限；（五） 修复、改建公路的措施或者补偿数额4、 《公路工程技术标准》（JTGB01-2003）有关规定：第8.6.1电讯线、电力线、电缆、管道等均不得侵入公路建筑限界，不得妨害公路 交通安全，并得损害公路的构造和设施5、 《公路路线设计规范》（JTGD20-2006）有关规定：第12.5.4公路与管道相交，以垂直交叉为宜必须斜交时，其交叉角度宜不小于 60° ；受地形条件或其他特殊情况限制时应不小于45°6、 《给水排水管道工程施工及验收规范》（GB 50268—2008）有关规定第1.0.3给排水管道工程所用的原材料、半成品、成品等产品的品种、规格、性能 必须符合国家有关标准的规定和设计要求；接触饮用水的产品必须符合有关卫生要求 严禁使用国家明令淘汰、禁用的产品第3.1.5施工单位在开工前应编制施工组织设计，对关键的分项、分部工程应分 别编制专项施工方案施工组织设计、专项施工方案必须按规定程序审批后执行，有变 更时要办理变更审批。
7、 《顶管施工技术及验收规范》（中国非开挖技术协会2010）有关规定；第1.0.8 一般情况下，顶管的覆土厚度不小于3m，或者不小于1.5倍的管道外径， 否则应采取相应的技术措施第1.0.9在进行顶管工程施工设计前，应对施工线路进行工程勘察，调查分析施工 区域的水文地质和工程地质情况，充分掌握与顶进施工有关的现场资料施工人员必须 根据设计图纸、技术标准和现场施工条件等因素，认真编写施工组织设计，对操作人员 进行详细技术交底，明确职责分工第1.0.11应与有关部门签订施工配合协议在顶进作业前，对周围的建筑物和地 下设施采取相应的防护措施，避免造成意外事故在顶进过程中，应对周围重大建筑物、顶进力、后座墙进行测量监控测量监控方案应纳入施工组织设计或施工技术方案中第3.1.1顶管施工组织设计应包括如下主要内容：a. X程概况：主要介绍施工场地的特征，水文地质和工程地质概况、合同工期、施 工设计的各项重要指标等内容b. 业主或发包单位简介c. 承包商或施工单位简介^施工准备工作计划施工顺序与施工进度计划仁施工方法和施工设备选择甘.施工平面布置图h. 施工技术措施（包括工程质量保证和安全施工措施等）和工程监理等。
i. 施工区域及施工范围：施工范围应在施工所在地区适当比例的地图上用较明显的 线条表示出来并且标明所顶管子的口径、延长米等j. X作量：指标明的主要实物工作量，如工作井、接收井的数量，各类管径顶管的 总延长米数根据具体情况，也可同时标明货币工作量k. 劳动力与物资需用计划第4.0.2.4按土的稳定系数Nt的计算和对地面沉降的控制要求选择顶管机的结构 形式以及地面沉降控制技术措施，其计算公式如下：N "x h +q * n t S uy ——土的重度h ——地面至机头中心的高度q ——地面超载n ——折减系数，一般取1s〃 一一土的不排水抗剪强度当NtN6时，且地面沉降控制要求很高时，因正面土体流动性很大，需采用封闭 式顶管机头当4
沉井材料采用钢筋混凝土，工程竣工后沉井则 成为管道的附属构筑物腰圆形的工作坑的两端各为半圆形状，而其两边则为直线；这 种形状的工作坑多用成品的钢板构筑成，而且大多用于小口径顶管中第6.1.3矩形工作坑的底部尺寸应满足下列公式要求：B = D1 + SL = L1 + L2 + L3 + L4 + L5式中：B——矩形工作坑的底部宽度，m；D1——管道外径，m；S——操作宽度，可取2.4〜3.2m；L——矩形工作坑的底部长度，m；L1——顶管掘进机长度，当采用管道第一节管作为顶管掘进机时，对于钢筋混凝土 管，不宜小于0.3m；钢管则不宜小于0.6m；L2 管节长度，m；L3 输土工作间长度，m；L4 千斤顶长度，m；L5——后座墙的厚度，m第6.1.4工作坑深度应符合下列公式要求（见图6.1.4）：H1 = h1 + h2 + h3H2 = h] + h3+ t +h4式中：H1——顶进坑地面至坑底的深度，m；H2——接收坑地面至坑底的深度，m；h1——地面至管道底部外缘的深度，m；h2——管道外缘底部至导轨底面的高度，m；h3——基础及其垫层的厚底（不应小于该处井室的基础及垫层厚度），m；h4——顶管机进入接收坑后支撑垫板厚度，mt—管壁厚度，m图6.1.4顶进工作坑深度示意图第9.1.1顶管的顶力可按下式计算（亦可采用当地的经验公式确定）:P = f xyx D xf 2 H + (2 H + D ) x tg 2 [ 45°--^ +1 I 1 I 2 J式中：P——计算的总顶力，kN；Y 管道所处土层的重力密度，kN/m3；Di——管道的外径，m；H——管道顶部以上覆盖土层的厚度，m；-——管道所处土层的内摩擦角；3 ——管道单位长度的自重，kN/m；L——管道的计算顶进长度，m；f——顶进时，管道表面与其周围土层之间的摩擦系数，其取值可按表9.1.1 所列数据选用；Ps ——顶进时顶管掘进机的迎面阻力，kN。
Ds一顶进机头直径（m）ts—切削工具厚度（m）ps—单位面积机头阻力（kpa）顶进管道与其周围土层的摩擦系数 表9.1.1土层类型湿干粘土、亚粘土0.2 〜0.30.4 〜0.5砂土、亚砂土0.3 〜0.40.5 〜0.6不同地层的单位面积土的端部阻力Ps 表9.1.2土层类型p /kN・m-2软岩，固结土12000砂砾石层7000致密砂层6000中等密度砂层4000松散砂层2000硬-坚硬粘土层3000软-硬粘土层1000粉砂层，淤积层4008、《给水排水工程顶管技术规程》（CECS 246-2008）第4.3.1钢筋混凝土顶管的混凝土强度等级不宜低于C50,抗渗等级不应低于S8第5.3.2空间交叉的管道净间距，钢管不宜小于0.5倍管道外径，且不应小于1m；钢筋混凝土管和玻璃纤维增强塑料夹砂管不宜小于1倍管道外径，且不应小于2m第5.4.1管顶覆盖层厚度在不稳定土层中宜大于管道外径的1.5倍，并应大于1. 5m第10.2.1工作井的结构形式可采用钢板桩、沉井、地下连续墙、灌注桩或SMW工法第10.4.。
