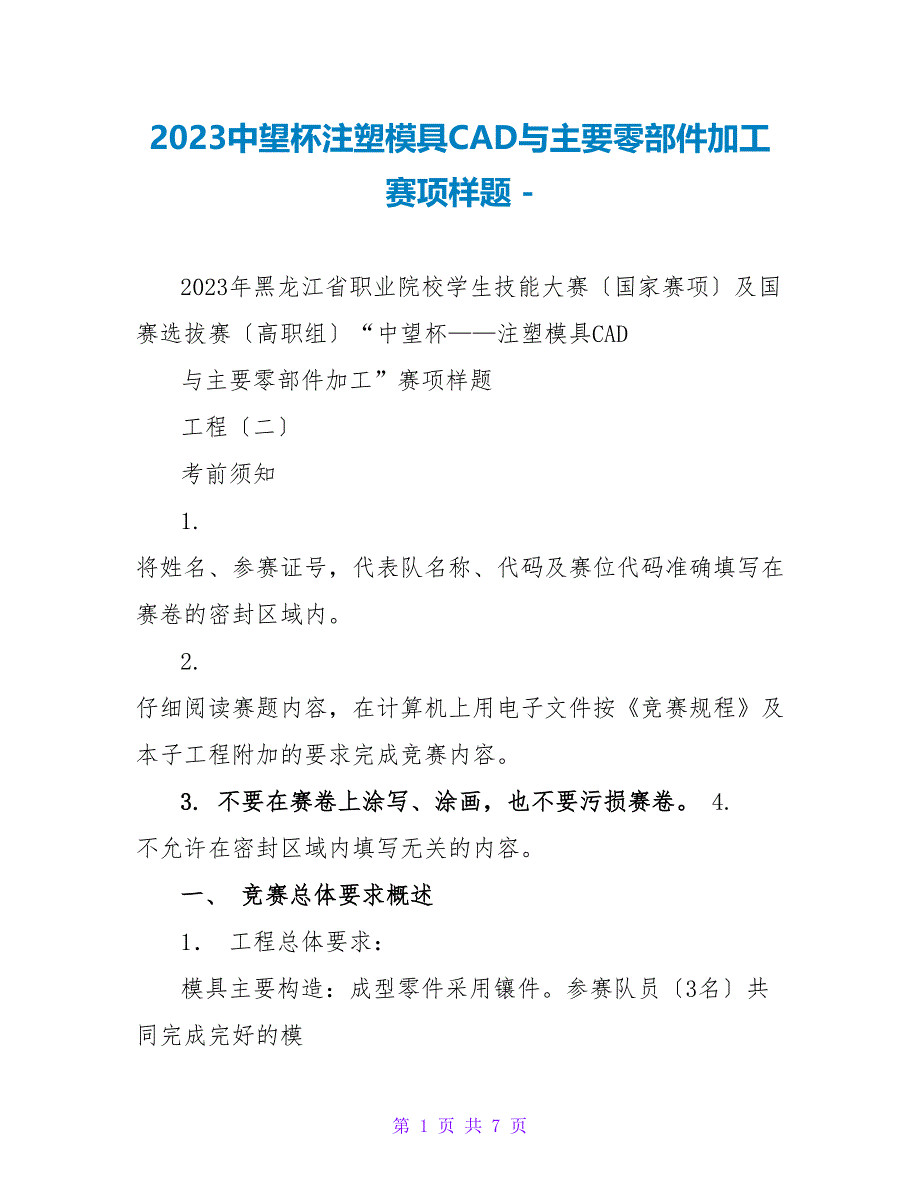

2023中望杯注塑模具CAD与主要零部件加工赛项样题 - 2023年黑龙江省职业院校学生技能大赛〔国家赛项〕及国赛选拔赛〔高职组〕“中望杯——注塑模具CAD与主要零部件加工”赛项样题 工程〔二〕 考前须知 1. 将姓名、参赛证号，代表队名称、代码及赛位代码准确填写在赛卷的密封区域内 2. 仔细阅读赛题内容，在计算机上用电子文件按《竞赛规程》及本子工程附加的要求完成竞赛内容 3. 不要在赛卷上涂写、涂画，也不要污损赛卷 4. 不允许在密封区域内填写无关的内容 一、 竞赛总体要求概述 1． 工程总体要求： 模具主要构造：成型零件采用镶件参赛队员〔3名〕共同完成完好的模具三维及二维装配工程图设计、完好的主要型腔和型芯三维及二维工程图设计其中二维工程图设计须符合“中华人民共和国国家制图标准”，并撰写设计说明书 模具CAE分析^p ，将模具的冷却和浇注系统利用现场提供的HSCAE软件进展分析^p ，并产生分析^p 报告 主要零件加工：参赛队员〔3名〕共同完成工艺流程设计及填写数控铣削工艺卡，并按照参赛选手自己设计的图纸完成加工，并采用计算机完成相应的设计、加工说明 2． 竞赛用时间： 所有的竞赛任务、事务在连续不连续的6小时内完成。
3． 特别说明： 赛卷当场启封、当场有效赛卷按一队一份分发，竞赛完毕后当场收回，不允许参赛选手夹带分开赛场，也不允许参赛选手摘录有关内容 二、 竞赛工程任务书 〔一〕 产品制件技术要求概要 1． 材料：ABS； 2． 材料收缩率：0.5%； 3． 技术要求： 外表：光洁无毛刺、无缩痕,浇口不允许设在产品外外表 ； 4． 原始数据：参阅制件二维工程图及三维IGES数据格模型 〔二〕 模具构造设计要求 1． 模腔数：一模2腔，左右对称； 2． 成型零件收缩率：0.5%； 3． 模具可以实现制件全自动脱模方式要求； 4． 优先选用标准模架及相关标准件； 5． 以保证质量和制件消费效率为前提条件，兼顾模具的制造工艺性及制造本钱，充分考虑模具的使用寿命； 6． 保证模具使用时的操作平安，确保模具修理、维护方便； 7． 以附件一“热塑性塑料注塑机的规格型号及主要技术参数〔一览表〕”为选择注射机的根据模具应与注塑机相匹配，保证安装方便、平安可靠 〔三〕 主要零件加工要求 1． 加工用毛坯材料、尺寸及规格：见附件二“竞赛工程备料明细表”； 2． 以模具主要型腔和型芯零件作为竞赛加工任务，“形状”、“精度”等按参赛队竞赛过程中设计的三维数模及二维工程图； 3． 加工工艺设计：以提供的材料作为第一道工序，设计完好的工艺流程，并填写数控铣削工艺卡。
赛位上装备的设备和工具缺乏以完成最后一道工序加工的，应编写后续加工工艺流程 三、 竞赛完毕时当场提交的成果与资料 按照2023年全国职业院校模具技能大赛工程竞赛规程的规定，竞赛完毕时，参赛队须当场提交以下成果与资料： 〔一〕 模具设计 1． 完好的模具三维设计〔PRO/E或UG三维缺省设置数据格式〕； 2． 完好的模具二维装配工程图设计〔含明细表〕； 3． 完好的主要型腔和型芯三维设计〔PRO/E或UG三维缺省设置数据格式〕； 4． 完好的主要型腔和型芯二维工程图设计； 5． 模具设计说明书 〔二〕 加工工艺设计 1． 填写主要零件加工数控铣削工艺卡〔OFFICE WORD文档〕； 2． 上交主要零件的加工设置〔CAM〕文件及相应的G代码； 3． 后续加工工艺流程说明 〔三〕 加工制造成果 1． 按照参赛队自行设计并加工制造的主要型腔镶件； 2． 按照参赛队自行设计并加工制造的主要型芯镶件； 除此以外，加工过程中如有刃具、量具、工具、工装等损坏、须提交已损物件 四、 本工程提供的文档和资料 1． “工程〔二〕”的三维数据〔IGES、STP格式〕，符合2023年全国职业院校模具技能大赛工程竞赛规程，赛前植入比赛3台竞赛用电脑。
2． 空白数控铣削工艺卡片〔OFFICE WORD格式〕，符合2023年全国职业院校技能大赛竞赛规程，赛前植入比赛3台竞赛用电脑 3． 竞赛用空文件夹，符合2023年全国职业院校模具技能大赛工程竞赛规程赛前植入比赛3台竞赛用电脑途径如下： D:\\2023MJ\\ D:\\2023MJ\\3D\\ D:\\2023MJ\\2D\\ D:\\2023MJ\\WORD\\ D:\\2023MJ\\CAM\\ 4． “工程〔二〕”的产品二维工程图〔纸质〕 五、 其 它 1． 竞赛配用计算机软件： 符合2023年全国职业院校模具技能大赛工程竞赛规程，软件如下： Windows XP SP3操作系统； Office 2023中文版； 预装中望3D 2023 教育版，中望 CAD 2023教育版2D(含龙腾模具模块) UG NX8.0〔含MOLDWIZARD中文版〕中文版 Pro/E 5.0中文版〔含EMX7.0中文版〕 华塑CAE 3D 7.5 Moldflow2023 AuotoCAD2023中文版 CAXA电子图版2023，CAXA制造工程师2023 2． 竞赛配用量具详见附件三 3． 竞赛配用刀具详见附件四。
4． 竞赛配用夹具、工具等详见附件五 附件一： 热塑性塑料注塑机的规格型号及主要技术参数〔一览表〕 型号 公称注射量〔cm3/g) 螺杆〔柱塞〕直径〔mm〕 注射压力〔Mpa〕 注射时间〔s) 注射方式 合模力〔kN) 最大成型面积〔cm2) 模板最大行程〔mm) 模具最大厚度〔mm) 模具最小厚度〔mm) 拉杆间距〔mm×mm) 合模方式 定模板定位孔直径〔mm) 喷嘴球半径〔mm) 喷嘴孔直径〔mm) 顶出型式 φ63.5 12 φ4 250 90 160 180 60 235 XS-Z-30 30 ￠28 119 0.7 柱塞式 500 130 180 200 70 300×190 900 320 300 320 220 290×260 XS-Z-60 60 ￠38 122 1.4 XS-ZY-125 XS-ZY-125A XS-ZY-250 125 ￠42 119 1.6 220 ￠42 150 1.8 螺杆式 900 360 325 350 220 360×360 1800 500 500 350 200 373×295 增压式 φ100 12 φ4 中心液压两侧机械顶出 φ125 18 φ4 两侧 机械顶出 250 ￠50 130 2 液压—机械 φ55 12 φ4 φ100 12 φ4 中心 机械顶出 两侧 中心 机械顶出 机械顶出 附件二： 竞赛工程备料明细表 序号 1 2 类别 规格 硬度HRC 25以上 25以上 特征 磨6面，大平面及三面〔交于一角〕可作基准。
数量 1 1 130*180*40〔mm〕 钢料 HRC30-40 130*180*50〔mm〕 附件三： 竞赛工程量具明细表 量具清单 序号 1 2 量具名称 杠杆百分表 游标卡尺 序号 4 5 量具名称 块规 千分尺 第 页 共 页。
