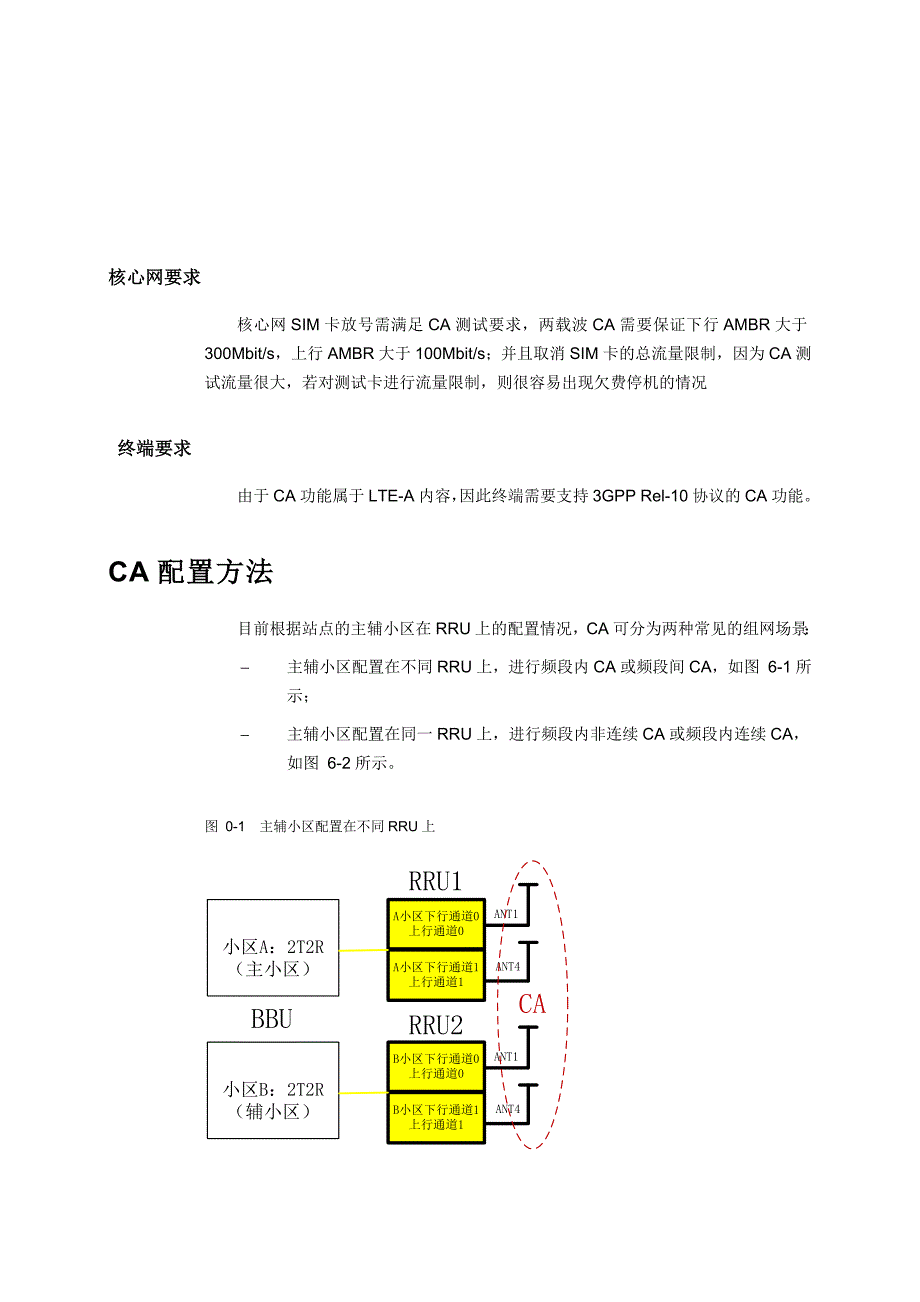

核心网要求核心网 SIM 卡放号需满足 CA 测试要求，两载波 CA 需要保证下行 AMBR 大于300Mbit/s，上行 AMBR 大于 100Mbit/s；并且取消 SIM 卡的总流量限制，因为 CA测试流量很大，若对测试卡进行流量限制，则很容易出现欠费停机的情况终端要求由于 CA 功能属于 LTE-A 内容，因此终端需要支持 3GPP Rel-10 协议的 CA 功能CA 配 置 方 法目前根据站点的主辅小区在 RRU 上的配置情况，CA 可分为两种常见的组网场景： 主辅小区配置在不同 RRU 上，进行频段内 CA 或频段间 CA，如 图 6-1所示； 主辅小区配置在同一 RRU 上，进行频段内非连续 CA 或频段内连续 CA，如 图 6-2 所示图 0-1 主辅小区配置在不同 RRU 上小区 A ： 2 T 2 R（ 主小区 ）B B UA 小区下行通道 0上行通道 0A 小区下行通道 1上行通道 1A N T 1A N T 4R R U 1小区 B ： 2 T 2 R（ 辅小区 ）B 小区下行通道 0上行通道 0B 小区下行通道 1上行通道 1A N T 1A N T 4R R U 2C A图 0-2 主辅小区配置在同一 RRU 上小区 A ： 2 T 2 R（ 主小区 ）小区 B ： 2 T 2 R（ 辅小区 ）B B UA 小区下行通道 0上行通道 0A N T 1R R UB 小区下行通道 0上行通道 0A 小区下行通道 1上行通道 1B 小区下行通道 1上行通道 1A N T 4C A下面将分别说明这两种场景下的 CA 配置方法。
主 辅 小 区 配 置 在 不 同 RRU 上根据站点的主辅小区所在基带处理板的情况，可进一步分为两种下行 CA 配置场景： 板内下行 CA：进行 CA 的两个小区建立在站内同一块基带处理板上 跨板/板间下行 CA：进行 CA 的两个小区分别建立在站内不同的基带处理板上假设基站已配置了两个小区：Cell 0 和 Cell 1，频段分别为 Band 3 和 Band 7，下行频点分别为 1815Mhz 和 2630Mhz，带宽均为 20M，且这两个小区配置在不同的RRU 上；现要对这两个小区进行下行载波聚合下面将以此为例来说明两小区下行CA 的配置方法配置 CA 小区的频点与带宽根据网络规划，参考《 FDD LTE V3.20 eNodeB 初始配置指导书》正确配置要进行下行 CA 的两个小区的频点与带宽（如 图 6-3 所示），并确保在进行 CA 开通前这两个小区的业务测试正常图 0-3 配置 CA 小区的频点与带宽配置两小区的邻接关系目的配置要进行 CA 的两个小区的邻接关系过程1. 点击[无线参数 →LTE FDD→邻接关系配置→E-UTRAN 邻接关系] ，双击打开[E-UTRAN 邻接关系- 列表] 配置界面，如 图 6-4 所示。
图 0-4 打开[E-UTRAN 邻接关系-列表]配置界面2. 点击新建按钮 ，打开[E-UTRAN 邻接关系] 配置界面，如 图 6-5 所示图 0-5 打开[E-UTRAN 邻接关系]配置界面3. 在[E-UTRAN 邻接关系]配置界面中，配置『父对象描述』、『eNodeB 内邻接小区』、『服务小区与 E-UTRAN 系统内邻区关系』等参数本例中，首先配置Cell 0 的邻接关系，因此『 父对象描述』选择为“cellLocalId=0”、『eNodeB内邻接小区』选择为“cellLocalId=1”，『服务小区与 E-UTRAN 系统内邻区关系』配置为“同覆盖”（对应上 Error! Reference source not found.的场景）或“相邻”（对应上图 Error! Reference source not found.或 Error! Reference source not found.的场景），如 图 6-6 所示 提示:『服务小区与 E-UTRAN 系统内邻区关系』参数说明：该参数为服务小区与 EUTRAN系统内邻区的覆盖关系，包括相邻、同覆盖、包含和被包含几种关系。
相邻：本小区和邻区在覆盖范围为相交关系，或者邻区为本小区的补盲且非包含关系的覆盖范围同覆盖：邻区与本小区覆盖范围相同邻小区包含本小区：服务小区的覆盖范围小于邻小区且本小区的覆盖都包含在邻小区的覆盖范围内邻小区被包含于本小区：本小区的覆盖范围大于邻小区且邻小区的覆盖都包含在本小区的覆盖范围内图 0-6 配置 Cell 0 的邻接关系参数4. 点击保存按钮 ，完成 Cell 0 的邻接关系配置，如 图 6-7 所示图 0-7 完成 Cell 0 的邻接关系配置5. 重复上述步骤，完成 Cell 1 的邻接关系配置；本例中，『父对象描述』选择为“cellLocalId=1”、『eNodeB 内邻接小区』选择为 “cellLocalId=0”、『服务小区与 E-UTRAN 系统内邻区关系』配置为“同覆盖”，如 图 6-8 所示图 0-8 完成 Cell 1 的邻接关系配置6. 完成两小区的两条邻接关系记录的配置，结果如 图 6-9 所示图 0-9 完成两小区的两条邻接关系记录的配置配置两小区的下行 CA 协同关系目的通过小区协同管理工具配置两个小区的下行 CA 协同关系，即将两个小区组合成一组 CA 小区。
过程1. 在配置管理系统中，点击[配置管理→制式特色功能→小区协同管理]选项，进入「小区协同管理」界面，如 图 6-10 所示图 0-10 进入「小区协同管理」界面2. 在「小区协调管理」界面中，勾选左侧待进行 CA 的站点，然后点击『查询』按钮，系统查询选中站点的小区配置情况，如 图 6-11 所示图 0-11 查询站点的小区配置情况3. 待查询成功后，在小区管理栏中返回站点的小区配置情况，然后选择要进行 CA的一个主小区，再点击『组合』按钮，如 图 6-12 所示本例中， PCI=130 的小区为主小区，PCI=131 的小区为辅小区图 0-12 组合两个小区的下行 CA 协同关系4. 点击『组合』按钮后，弹出[邻区列表]对话框，提示选择哪个辅小区与主小区进行下行 CA，如 图 6-13 所示图 0-13 弹出[邻区列表]对话框5. 在[邻区列表]对话框中，将『协作关系类型』选择为“DL CA”，然后根据网络规划选择要进行 CA 的辅小区，如 图 6-14 所示图 0-14 选择要进行 CA 的辅小区6. 点击『确定』按钮后，系统进行 CA 协同小区的组建，组建成功的结果如 图 6-15 所示。
本例中，PCI=130 和 131 的两个小区组建为一组 CA 协同小区图 0-15 组建 CA 协同小区成功配置两小区的 PUCCH 1b 资源目的根据实际情况配置『信道选择 PUCCH 1b 的信道数』参数过程1. 点击[无线参数 →LTE FDD→E-UTRAN FDD 小区→ 上下行物理信道配置]，双击打开[上下行物理信道配置-列表] 配置界面，然后在列表中选中一个 CA 小区的上下行物理信道配置记录，点击上方的修改按钮 ，进入[上下行物理信道配置] 配置界面，如 图 6-16 所示图 0-16 打开[上下行物理信道配置-列表]配置界面2. 在[上下行物理信道配置] 配置界面中，根据实际情况或网络优化人员指导，修改参数『信道选择 PUCCH 1b 的信道数』，如 图 6-17 所示该参数表示 CA 小区支持多少个“可使用两载波的 UE”，应根据系统支持的用户的数量配置；若该参数配置的越大，则 PUCCH 占用的 RB 数就会越多，对系统的流量造成影响；若该参数取值为 0，则无法启用 CA 业务比如：该参数值设为 12，表示 CA 小区下最多可以有 120 个“可使用两载波的 UE”启用 CA 业务，对于超出 120 个以外的 UE 只能使用普通的单载波业务。
图 0-17 修改『信道选择 PUCCH 1b 的信道数』3. 点击保存按钮 ，完成一个 CA 小区的 PUCCH 1b 资源参数的配置4. 重复上述步骤，完成另一个 CA 小区的 PUCCH 1b 资源参数的配置配置两小区的上行功率参数目的配置两个 CA 协同小区的上行功率参数：『PDCCH DCI 3/3A 指示的 PUSCH 是否有效』和『PDCCH DCI 3/3A 指示的 PUCCH 是否有效』，需注意： 两个 CA 协同小区的『PDCCH DCI 3/3A 指示的 PUSCH 是否有效』必须配置相同； 两个 CA 协同小区的『PDCCH DCI 3/3A 指示的 PUCCH 是否有效』必须配置相同过程1. 点击[无线参数 →LTE FDD→E-UTRAN FDD 小区→上行功率控制]，双击打开[上行功率控制- 列表] 配置界面，然后在列表中选中一个 CA 协同小区的上行功率控制配置记录，点击上方的修改按钮 ，进入[上行功率控制] 配置界面，如 图 6-18所示图 0-18 打开[上行功率控制-列表 ]配置界面2. 在[上行功率控制 ]配置界面中，配置『PDCCH DCI 3/3A 指示的 PUSCH 是否有效』和『PDCCH DCI 3/3A 指示的 PUCCH 是否有效』这两个上行功率控制参数，如 图 6-19 所示。
『PDCCH DCI 3/3A 指示的 PUSCH 是否有效』：该参数指示 PUSCH 是否使用 DCI3/3A 传输 TPC 命令开关Yes 表示使用 DCI3/3A 传输 TPC命令，No 表示不使用 DCI3/3A 传输 TPC 命令对于两个 CA 协同小区，此参数必须配置相同假设一个 1.8G 小区和一个 2.1G 小区进行 CA，那么 1.8G 小区和 2.1G 小区的此参数均需配置为相同值（比如均配置为“否”） 『PDCCH DCI 3/3A 指示的 PUCCH 是否有效』：该参数指示 PUCCH 是否使用 DCI3/3A 传输 TPC 命令开关Yes 表示使用 DCI3/3A 传输 TPC命令，No 表示不使用 DCI3/3A 传输 TPC 命令对于两个 CA 协同小区，此参数必须配置相同假设一个 1.8G 小区和一个 2.1G 小区进行 CA，那么 1.8G 小区和 2.1G 小区的此参数均需配置为相同值（比如均配置为“是”）注意:若两个 CA 小区的这两个上行功率控制参数配置成不同值，则可能导致某类终端（如三星 Note4）无法进行 CA 业务图 0-19 配置参数『PDCCH DCI 3/3A 指示的 PUSCH 是否有效 』和『PDCCH DCI 3/3A 指示的PUCCH 是否有效』3. 重复上述步骤，配置第二个 CA 小区的『PDCCH DCI 3/3A 指示的 PUSCH 是否有效』和『PDCCH DCI 3/3A 指示的 PUCCH 是否有效 』参数。
需要注意，第二个 CA 小区的 这两个上行功率控制参数要与第一个 CA 小区配置相同同第“0 配置两小区的上行功率参数”节数 据 同 步当站点完成所有的初始数据配置（包括 CA 配置部分），且检查数据配置无误后，对站点进行整表数据同步此后，只要支持所配置的 Band 组合 CA 的 UE 在接入时都会为其配置辅小区，即可正常进行 CA 测试。
