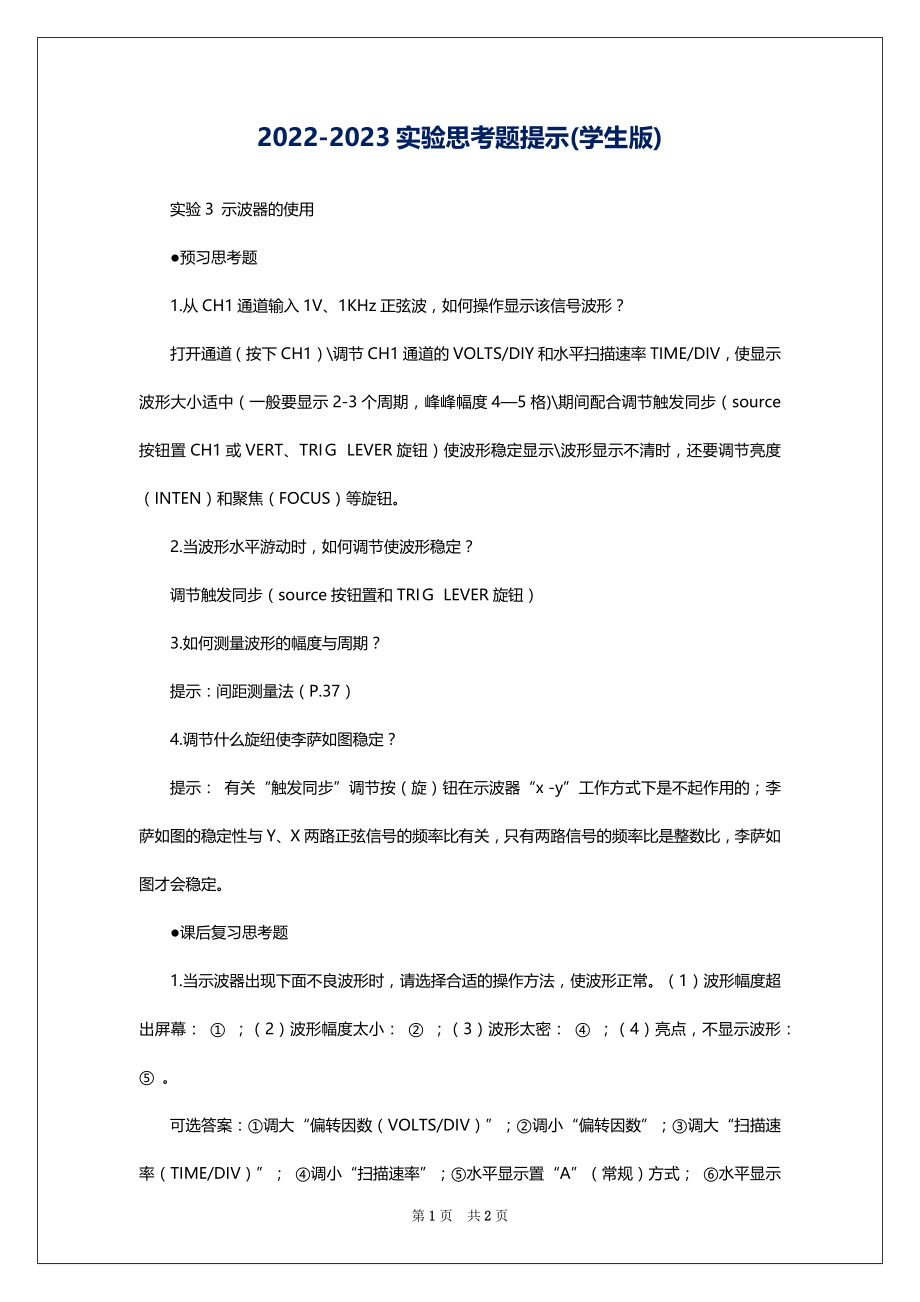

2022-2023实验思考题提示(学生版) 实验3 示波器的使用 ●预习思考题 1.从CH1通道输入1V、1KHz正弦波，如何操作显示该信号波形？ 打开通道（按下CH1）\调节CH1通道的VOLTS/DIY和水平扫描速率TIME/DIV，使显示波形大小适中（一般要显示2-3个周期，峰峰幅度4—5格)\期间配合调节触发同步（source 按钮置CH1或VERT、TRIＧ LEVER旋钮）使波形稳定显示\波形显示不清时，还要调节亮度（INTEN）和聚焦（FOCUS）等旋钮 2.当波形水平游动时，如何调节使波形稳定？ 调节触发同步（source按钮置和TRIＧ LEVER旋钮） 3.如何测量波形的幅度与周期？ 提示：间距测量法（P.37） 4.调节什么旋纽使李萨如图稳定？ 提示： 有关“触发同步”调节按（旋）钮在示波器“x -y”工作方式下是不起作用的；李萨如图的稳定性与Y、X两路正弦信号的频率比有关，只有两路信号的频率比是整数比，李萨如图才会稳定 ●课后复习思考题 1.当示波器出现下面不良波形时，请选择合适的操作方法，使波形正常。
1）波形幅度超出屏幕： ① ；（2）波形幅度太小： ② ；（3）波形太密： ④ ；（4）亮点，不显示波形： ⑤ 可选答案：①调大“偏转因数（VOLTS/DIV）”；②调小“偏转因数”；③调大“扫描速率（TIME/DIV）”； ④调小“扫描速率”；⑤水平显示置“A”（常规）方式； ⑥水平显示置“X-Y”方式 2.观察李萨如图时，要改变图形的垂直大小，应调节 CH2 通道的“偏转因数（VOLTS/DIV）”；要改变图形的水平大小，应调节 CH1 通道的“偏转因数（VOLTS/DIV）”；要改变图形的垂直位置，应调节CH2 通道的“垂直位移（POSITION）”可选答案：CH1，CH2） 3.用示波器测得的CH1（X）信号的波形如下面左图所示，CH1（X）信号与CH2（Y）信号合成的李莎茹图如下面右图所示，示波器屏幕上已显示了必要的参数，图中每1大格为1cm请回答下列回题：（1）CH1（X）信号的U PP为 6.0 V；（2）CH1（X）信号的周期为 5.0ms；（3）CH2（Y）信号的频率为101 Hzf1=1/T=1/5×10-3=200Hz，f x/f y=N y/N x= f1/f2=N y/N x=200Hz/f2=2/1,所以f2=101Hz） I：1V/cm 2：5V/cm 本文来源：网络收集与整理，如有侵权，请联系作者删除，谢谢！第2页 共2页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页第 2 页 共 2 页。
