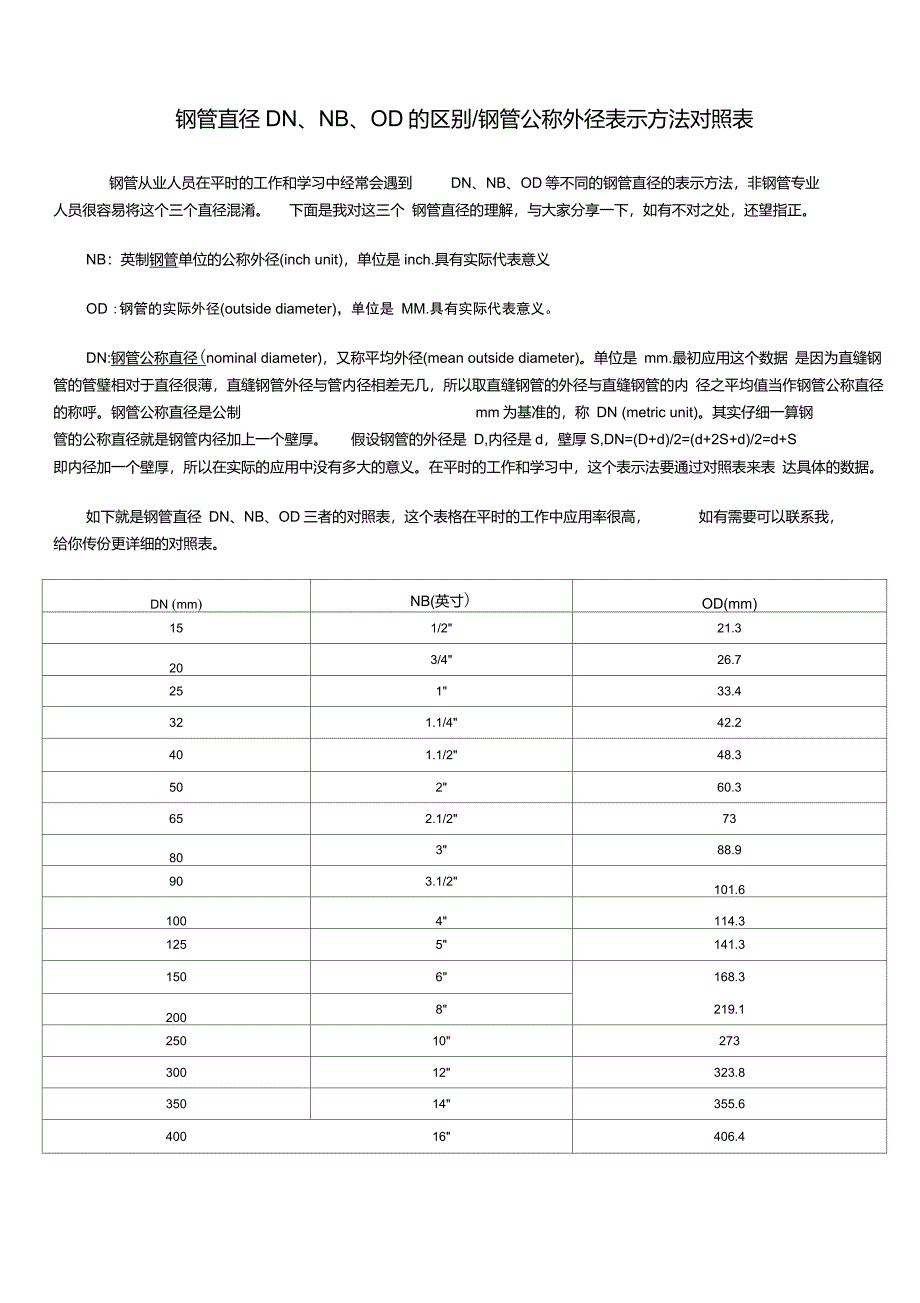

钢管直径DN、NB、OD的区别钢管公称外径表示方法对照表

钢管直径DN、NB、OD的区别/钢管公称外径表示方法对照表钢管从业人员在平时的工作和学习中经常会遇到 DN、NB、OD等不同的钢管直径的表示方法，非钢管专业人员很容易将这个三个直径混淆 下面是我对这三个 钢管直径的理解，与大家分享一下，如有不对之处，还望指正NB：英制钢管单位的公称外径(inch unit)，单位是inch.具有实际代表意义OD :钢管的实际外径(outside diameter)，单位是 MM.具有实际代表意义DN:钢管公称直径(nominal diameter)，又称平均外径(mean outside diameter)单位是 mm.最初应用这个数据 是因为直缝钢管的管璧相对于直径很薄，直缝钢管外径与管内径相差无几，所以取直缝钢管的外径与直缝钢管的内 径之平均值当作钢管公称直径的称呼钢管公称直径是公制 mm为基准的，称 DN (metric unit)其实仔细一算钢管的公称直径就是钢管内径加上一个壁厚 假设钢管的外径是 D,内径是d，壁厚S,DN=(D+d)/2=(d+2S+d)/2=d+S即内径加一个壁厚，所以在实际的应用中没有多大的意义在平时的工作和学习中，这个表示法要通过对照表来表 达具体的数据。

如下就是钢管直径 DN、NB、OD三者的对照表，这个表格在平时的工作中应用率很高， 如有需要可以联系我，给你传份更详细的对照表DN (mm)NB(英寸)OD(mm)151/2"21.3203/4"26.7251"33.4321.1/4"42.2401.1/2"48.3502"60.3652.1/2"73803"88.9903.1/2"101.61004"114.31255"141.31506"168.32008"219.125010"27330012"323.835014"355.640016"406.445018"457.250020"50855022"558.860024"609.665026"660.470028"711.275030"76280032"812.885034"863.690036"914.495038"965.2100040"1016105042"1066.8110044"1117.6115046"1168.4120048"1219.2。
