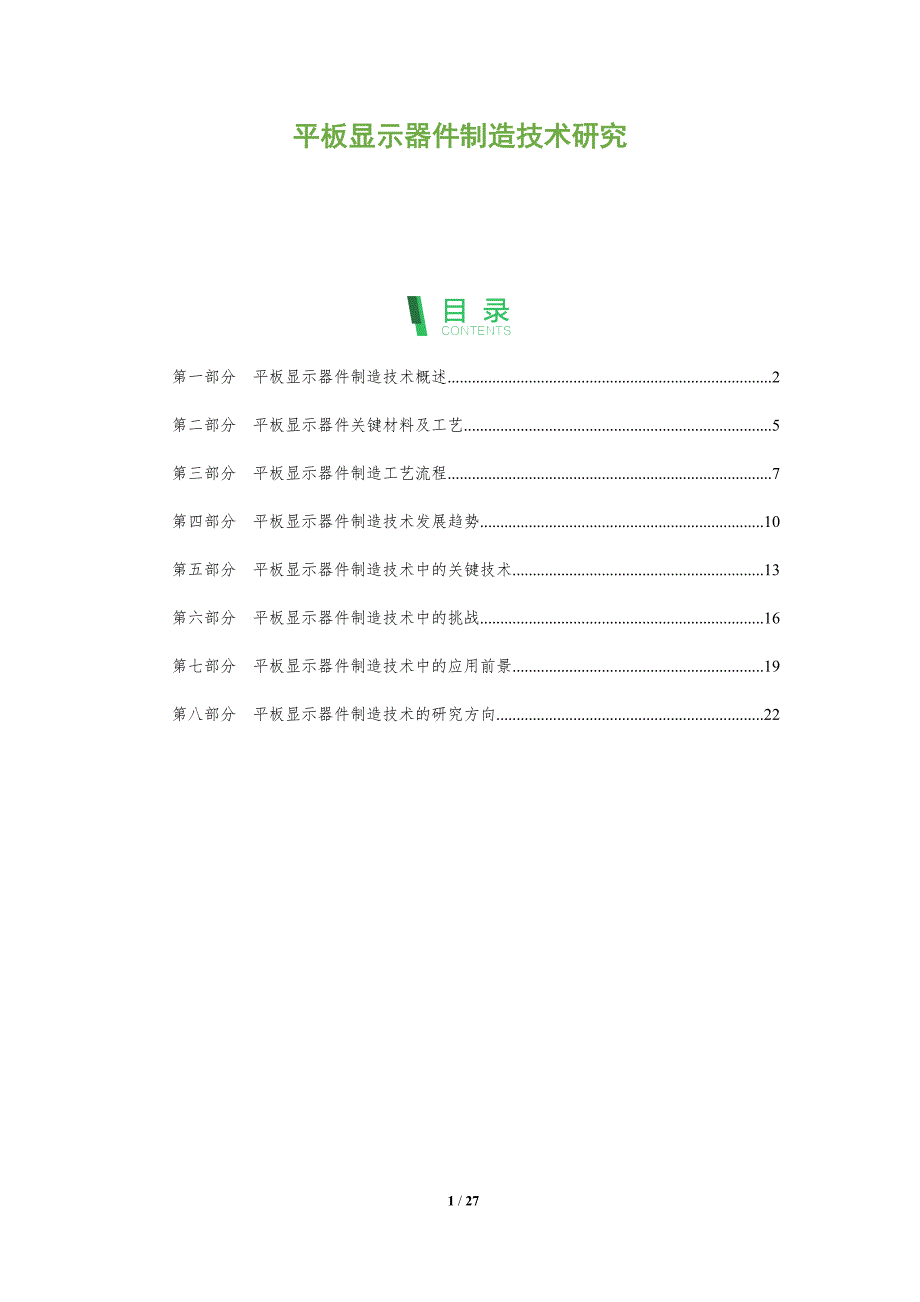

平板显示器件制造技术研究 第一部分 平板显示器件制造技术概述 2第二部分 平板显示器件关键材料及工艺 5第三部分 平板显示器件制造工艺流程 7第四部分 平板显示器件制造技术发展趋势 10第五部分 平板显示器件制造技术中的关键技术 13第六部分 平板显示器件制造技术中的挑战 16第七部分 平板显示器件制造技术中的应用前景 19第八部分 平板显示器件制造技术的研究方向 22第一部分 平板显示器件制造技术概述关键词关键要点平板显示器件制造技术1. 平板显示器件制造技术概述及其重要性： - 平板显示器件制造技术是一门综合性技术，涉及物理、化学、材料、工艺等多个学科 - 平板显示器件是信息显示领域的核心器件，广泛应用于智能、平板电脑、笔记本电脑、电视机等电子设备 - 平板显示器件制造技术的进步推动了信息显示行业的发展，促进了人们的生活方式和工作方式的改变2. 平板显示器件制造技术的类型及特点： - 平板显示器件制造技术主要包括液晶显示（LCD）、有机发光二极管（OLED）、等离子显示（PDP）和电子纸（E-paper）等 - LCD技术成熟、成本较低，但存在视角窄、响应速度慢等缺点。
- OLED技术具有自发光、色彩艳丽、响应速度快的特点，但成本较高 - PDP技术具有亮度高、对比度高、视角广的特点，但存在寿命短、功耗大等缺点 - E-paper技术具有超低功耗、可弯曲等特点，但显示效果较差3. 平板显示器件制造技术的发展趋势： - 平板显示器件制造技术朝着轻薄化、柔性化、透明化、低功耗化、高分辨率化、高刷新率化等方向发展 - 新型平板显示器件，如Micro LED、量子点显示器（QLED）、钙钛矿太阳能电池等，具有广阔的发展前景 - 平板显示器件与人工智能、物联网、5G通信等新兴技术融合，推动了平板显示器件制造技术向智能化、互联化、万物互联的方向发展平板显示器件制造技术的关键工艺1. 玻璃基板清洗和刻蚀： - 玻璃基板清洗的主要目的是去除表面的杂质，提高玻璃基板的附着力 - 玻璃基板刻蚀的主要目的是在玻璃基板上形成所需的图形 - 玻璃基板清洗和刻蚀技术是平板显示器件制造工艺中的关键环节，直接影响到平板显示器件的质量2. 薄膜沉积： - 薄膜沉积是将材料沉积到玻璃基板上形成薄膜的过程 - 薄膜沉积技术包括物理气相沉积（PVD）、化学气相沉积（CVD）和溶胶-凝胶法等。
- 薄膜沉积技术的进步推动了平板显示器件制造技术的的发展，使得平板显示器件的分辨率、亮度、对比度等性能得到不断提高3. 光刻技术： - 光刻技术是将掩模上的图形转移到薄膜上的过程 - 光刻技术是平板显示器件制造工艺中的关键环节，直接影响到平板显示器件的精度和良率 - 光刻技术的进步推动了平板显示器件制造技术的的发展，使得平板显示器件的分辨率、亮度、对比度等性能得到不断提高4. 检测和修复： - 检测和修复是平板显示器件制造工艺中的重要环节 - 检测的主要目的是发现平板显示器件中的缺陷，以便进行修复 - 修复的主要目的是将平板显示器件中的缺陷修复，提高平板显示器件的良率 - 检测和修复技术是平板显示器件制造工艺中的关键环节，直接影响到平板显示器件的质量平板显示器件制造技术概述1. 平板显示器件的分类平板显示器件按其工作原理可分为两大类：* 发光型：这类器件利用材料直接发光如液晶显示器 (LCD)、场致发光显示器 (FED) 和等离子显示器 (PDP) 反射型：这类器件利用材料反射外部光源如电子纸 (E-Ink) 和电致变色显示器 (ECD)2. 平板显示器件的结构平板显示器件一般由以下几个部分组成：* 基板：基板是显示器件的基本支撑结构，通常由玻璃或塑料制成。
薄膜晶体管 (TFT)：TFT 是显示器件中的开关元件，用于控制电流的通过 彩色滤光片 (CF)：CF 是一层薄膜，用于过滤不同波长的光，从而实现彩色显示 背光源：背光源是显示器件中的光源，通常由发光二极管 (LED) 或冷阴极荧光灯 (CCFL) 制成3. 平板显示器件的制造工艺平板显示器件的制造工艺主要分为以下几个步骤：* 玻璃基板的切割：首先将玻璃基板切割成所需的尺寸 TFT 的沉积：TFT 是通过在玻璃基板表面沉积一层薄膜晶体管材料制成的 彩色滤光片的沉积：CF 是通过在 TFT 表面沉积一层彩色滤光片材料制成的 背光源的安装：背光源通常安装在显示器件的后面 组装：将显示器件的各个部分组装在一起，就得到了一个完整的显示器件4. 平板显示器件的应用平板显示器件广泛应用于各种电子设备中，如电视机、电脑、和平板电脑等随着平板显示器件技术的不断发展，其应用领域也在不断扩大5. 平板显示器件的未来发展趋势平板显示器件的未来发展趋势主要体现在以下几个方面：* 更高的分辨率：平板显示器件的分辨率将继续提高，以满足人们对更高画质的需求 更低的功耗：平板显示器件的功耗将继续降低，以延长电池寿命。
更薄的厚度：平板显示器件的厚度将继续减薄，以实现更轻薄的电子设备 更大的尺寸：平板显示器件的尺寸将继续增大，以满足人们对更大屏幕的需求 更灵活的形状：平板显示器件的形状将更加灵活，以适应不同的应用场景第二部分 平板显示器件关键材料及工艺关键词关键要点新型显示器件关键材料1. 高效发光材料：包括有机发光二极管（OLED）材料、量子点发光二极管（QLED）材料等，具有高发光效率、宽色域、低功耗等优点，是新型显示器件的关键材料2. 高透光导电材料：包括透明导电氧化物（TCO）材料、金属纳米线等，具有高透光率、低电阻率，是平板显示器件的主要电极材料，对于提高显示器件的性能和可靠性具有重要意义3. 新型背光材料：包括量子点背光材料、纳米颗粒背光材料等，具有高亮度、高色域、低功耗等优点，是新型显示器件的重要背光材料新型显示器件关键工艺1. 薄膜沉积技术：包括物理气相沉积（PVD）、化学气相沉积（CVD）、分子束外延（MBE）等，用于沉积不同材料的薄膜，是新型显示器件制造的关键工艺2. 光刻技术：包括接触光刻、投影光刻、电子束光刻等，用于在基板上形成精细图案，是新型显示器件制造的关键工艺之一3. 刻蚀技术：包括干法刻蚀、湿法刻蚀等，用于去除基板上多余的材料，是新型显示器件制造的关键工艺之一。
平板显示器件关键材料平板显示器件的关键材料包括：* 玻璃基板：玻璃基板是平板显示器件的基础材料，其作用是提供支撑和保护功能玻璃基板的质量直接影响到显示器件的性能和寿命 透明导电氧化物（TCO）：TCO材料是平板显示器件中的关键材料之一，其作用是提供透明的导电层TCO材料的性能直接影响到显示器件的亮度、对比度和视角 彩色滤光片（CF）：CF材料是平板显示器件中的关键材料之一，其作用是将白光转化为彩色光CF材料的性能直接影响到显示器件的色彩还原性 液晶材料：液晶材料是平板显示器件中的关键材料之一，其作用是控制光的透过率液晶材料的性能直接影响到显示器件的对比度和响应时间 背光源：背光源是平板显示器件中的关键材料之一，其作用是提供光源背光源的性能直接影响到显示器件的亮度和色域平板显示器件关键工艺平板显示器件的关键工艺包括：* 玻璃基板清洗：玻璃基板清洗是平板显示器件制造工艺的第一步，其作用是去除玻璃基板表面的污染物玻璃基板清洗工艺直接影响到显示器件的质量和寿命 TCO镀膜：TCO镀膜是平板显示器件制造工艺的第二步，其作用是在玻璃基板上镀上一层透明的导电层TCO镀膜工艺直接影响到显示器件的亮度、对比度和视角。
CF镀膜：CF镀膜是平板显示器件制造工艺的第三步，其作用是在玻璃基板上镀上一层彩色滤光片CF镀膜工艺直接影响到显示器件的色彩还原性 液晶注入：液晶注入是平板显示器件制造工艺的第四步，其作用是将液晶材料注入到两块玻璃基板之间液晶注入工艺直接影响到显示器件的对比度和响应时间 背光源组装：背光源组装是平板显示器件制造工艺的第五步，其作用是将背光源安装到显示器件中背光源组装工艺直接影响到显示器件的亮度和色域以上是平板显示器件关键材料和工艺的简要介绍第三部分 平板显示器件制造工艺流程关键词关键要点平板显示器件制造工艺流程概述1. 平板显示器件制造工艺流程是一系列复杂而精密的技术步骤，包括基板清洗、薄膜沉积、图案形成、光刻和刻蚀、电极形成、封装和测试等2. 每道工艺步骤都有其特定的技术要求和工艺参数，需要严格控制以确保显示器件的质量和性能3. 平板显示器件制造工艺流程的不断改进和优化是提高显示器件性能、降低成本、提高良率的关键所在基板清洗1. 基板清洗是平板显示器件制造工艺流程中的第一步，是去除基板表面的污染物和杂质，为后续工艺步骤做好准备2. 基板清洗工艺通常包括化学清洗、物理清洗和等离子清洗等步骤，以去除不同类型的污染物和杂质。
3. 基板清洗工艺的清洗效果直接影响后续工艺步骤的质量和性能，因此需要严格控制清洗工艺参数和工艺步骤薄膜沉积1. 薄膜沉积是平板显示器件制造工艺流程中的重要步骤，是将各种功能材料沉积到基板表面，形成显示器件所需的结构和功能2. 薄膜沉积工艺有多种，包括蒸发沉积、溅射沉积、化学气相沉积等，每种沉积工艺都有其独特的工艺特点和优缺点3. 薄膜沉积工艺的选择取决于显示器件的具体要求和性能指标，需要根据显示器件的应用领域和使用环境进行选择图案形成1. 图案形成是平板显示器件制造工艺流程中的关键步骤，是将显示器件所需的图案转移到基板上，形成显示器件的显示区域和电极区域2. 图案形成工艺有多种，包括光刻、图形转移、蚀刻等，每种图案形成工艺都有其独特的工艺特点和优缺点3. 图案形成工艺的精度和质量直接影响显示器件的显示效果和性能，因此需要严格控制图案形成工艺参数和工艺步骤光刻和刻蚀1. 光刻和刻蚀是平板显示器件制造工艺流程中的重要步骤，是将显示器件所需的图形或图案转移到基板上，形成显示器件的显示区域和电极区域2. 光刻工艺是利用光照射光刻胶，并在显影液中显影，将光刻胶上的图案转移到基板上3. 刻蚀工艺是利用化学或物理方法去除基板表面的材料，形成显示器件所需的图案和结构。
电极形成1. 电极形成是平板显示器件制造工艺流程中的重要步骤，是将显示器件所需的电极连接到显示器件的显示区域和电极区域2. 电极形成工艺有多种，包括真空镀膜、电镀、溅射等，每种电极形成工艺都有其独特的工艺特点和优缺点3. 电极形成工艺的质量和性能直接影响显示器件的电气性能和使用寿命，因此需要严格控制电极形成工艺参数和工艺步骤平板显示器件制造工艺流程一、基板预处理1. 清洗除尘：去除基板表面的灰尘、油污等污染物2. 碱液腐蚀：用碱性溶液蚀刻基板表面，以去除缺陷并提高基板的附着力3. 水洗干燥：用清水冲洗基板，然后在无尘烘箱中干燥二、镀膜1. 蒸发镀膜：将金属或化合物加热到蒸发温度，蒸发后的原子或分子在基板上沉积形成薄膜2. 溅射镀膜：将惰性气体（如氩气）激发成等离子体，并用等离子体轰击靶材，靶材原子或分子溅射到基板上形成薄膜3. 化学气相沉积（CVD）：将反应气体（。
