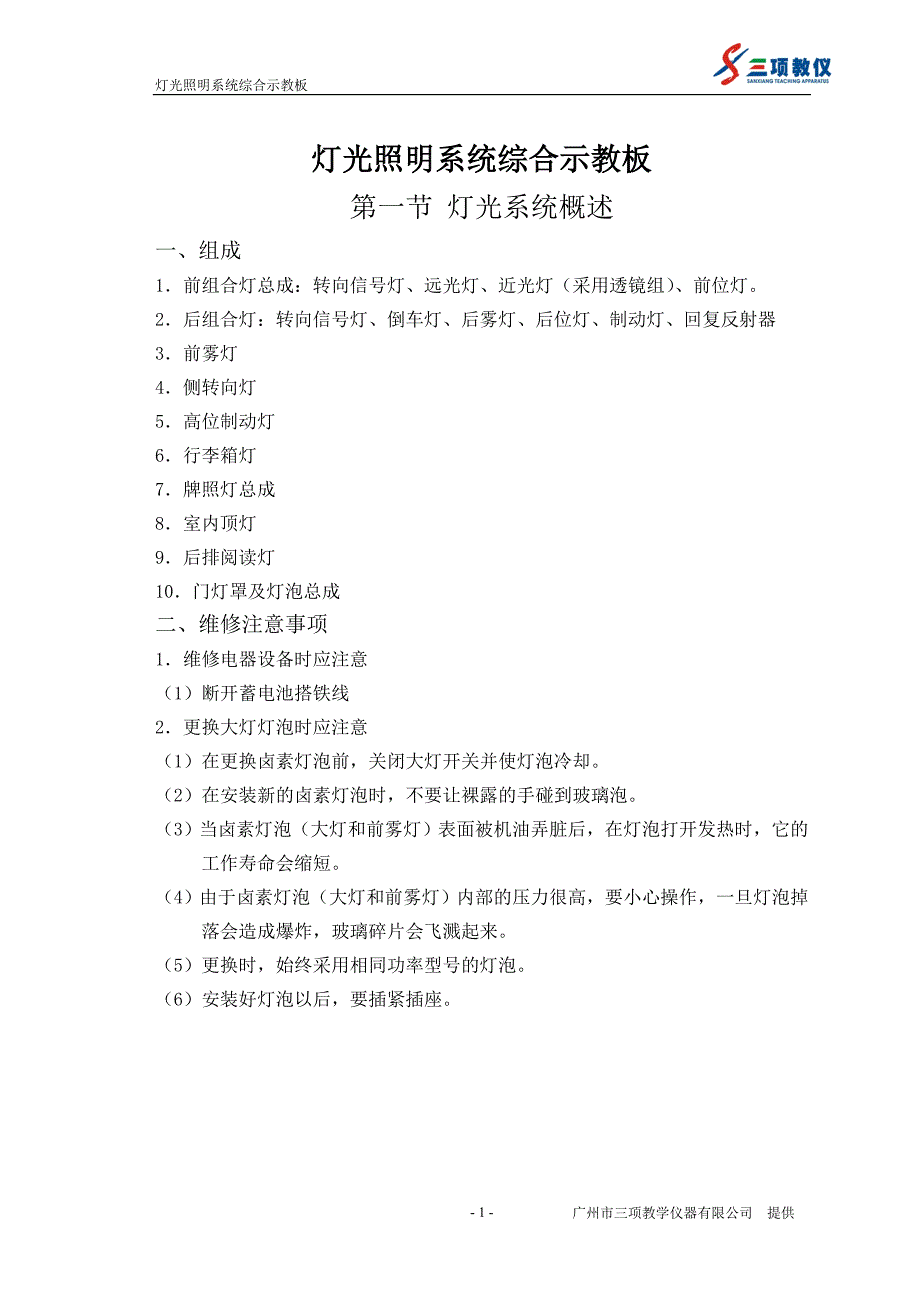

灯光照明系统综合示教板灯光照明系统综合示教板第一节 灯光系统概述一、组成1．前组合灯总成：转向信号灯、远光灯、近光灯（采用透镜组）、前位灯2．后组合灯：转向信号灯、倒车灯、后雾灯、后位灯、制动灯、回复反射器3．前雾灯4．侧转向灯5．高位制动灯6．行李箱灯7．牌照灯总成8．室内顶灯9．后排阅读灯10．门灯罩及灯泡总成二、维修注意事项1．维修电器设备时应注意（1）断开蓄电池搭铁线2．更换大灯灯泡时应注意（1）在更换卤素灯泡前，关闭大灯开关并使灯泡冷却2）在安装新的卤素灯泡时，不要让裸露的手碰到玻璃泡3）当卤素灯泡（大灯和前雾灯）表面被机油弄脏后，在灯泡打开发热时，它的工作寿命会缩短4）由于卤素灯泡（大灯和前雾灯）内部的压力很高，要小心操作，一旦灯泡掉落会造成爆炸，玻璃碎片会飞溅起来5）更换时，始终采用相同功率型号的灯泡6）安装好灯泡以后，要插紧插座三、灯泡规格名称规格前大灯（远光近光）H1 12V 55W前大灯（转向信号灯）P21W 12V 21W前大灯（位置灯）W5W 12V 5W前雾灯H3 12V 55W后组合灯（转向信号灯）PY21W 12V 21W后组合灯（刹车/位置灯）P21/5W 12V 21/5W后组合灯（后雾灯）P21W 12V 21W后组合灯（倒车灯）P21W 12V 21W 室内顶灯C5W 12V 5WW5W 12V 5W后排阅读灯C5W 12V 5W侧转向灯WY5W 12V 5W高位制动灯（含行李箱灯）W5W 12V 5W牌照灯W5W 12V 5W门灯W5W 12V 5W注：所有灯泡均采用philips。
四、灯光系统位置图第二节 灯光系统故障检查一、灯光系统故障表说明：使用下面这张表可以帮助你查找故障的原因这些数字表示了最可产生故障的先后顺序按照所列的顺序检查每个部件如果有必要，则修理或更换这些部件1．大灯和尾灯故障现象可能部位“近光灯”不亮（一边）1．灯泡2．左侧或右侧大灯保险丝3．线束“近光灯”不亮（所有）1．灯光开关总成2．线束故障现象可能部位“远光灯”不亮（一边）1．灯泡2．左侧或右侧大灯保险丝3．线束“远光灯”不亮（所有）1．灯光开关总成2．线束灯光不闪烁（变光）1．灯光开关总成2．线束大灯暗淡1．灯泡2．线束只有一侧尾灯亮1．灯泡2．线束两侧尾灯都不亮（大灯正常）1．保险丝2．灯光控制开关3．线束两侧尾灯都不亮（大灯不正常）1．灯光控制开关2．线束2．前雾灯系统故障现象可能的部位灯光控制开关在大灯工作位置时前雾灯不亮（大灯灯正常）1．雾灯保险丝2．前雾灯继电器3．灯光开关总成4．线束只有一侧前雾灯不亮1．灯泡2．线束3．后雾灯系统故障现象可能的部位灯光控制开关置于前雾灯工作位置，后雾灯不亮（小灯正常）1．灯泡2．灯光开关总成3．线束灯光控制开关置于前雾灯工作位置，后雾灯不亮（小灯不工作）1．灯泡2．尾灯保险丝 3．线束只有一侧后雾灯不亮1．灯泡2．线束4．转向信号和报警系统故障现象可能的部位“安全”和“转向”不工作1．HAZARD保险丝2．中央集控器3．线束安全警报灯不工作（转向正常）1．安全警报信号开关2．线束转向信号不正常（安全不正常）1．转向信号开关2．线束转向信号有一侧不正常1．转向信号开关2．线束只有一个灯泡不正常1．灯泡2．线束5．刹车灯系统故障现象可能的部位两侧刹车灯都不亮1．刹车灯保险丝2．刹车灯开关3．线束刹车灯始终亮1．刹车灯开关2．线束刹车灯不亮（一侧）1．灯泡2．线束高位刹车灯不亮(刹车灯正常)1．灯泡2．线束6．倒车灯系统故障现象可能的部位两侧倒车灯都不亮1．倒车灯保险丝2．倒车灯开关总成3．线束两侧倒车灯始终亮1．倒车灯开关总成2．线束倒车灯不亮（一侧）1．灯泡2．线束7．内部灯光系统故障现象可能的部位内部灯光不亮（所有的）1．ROOM保险丝2．线束室内顶灯不亮（后排阅读灯总成正常）1．灯泡2．室内顶灯总成3．线束档位在DOOR，任一车门未关，室内顶灯不亮（档位在ON正常）1．门灯开关2．中央集控器3．线束室内顶灯中左、右阅读灯不亮1．灯泡2．开关后排阅读灯不亮（室内顶灯总成正常）1．灯泡2．后排阅读灯总成3．线束8．门灯系统故障现象可能的部位门灯不亮（室内灯正常）1．灯泡 2．门灯开关3．线束9．牌照灯故障现象可能的部位牌照灯不亮（尾灯正常）1．灯泡2．线束10．行李箱灯故障现象可能的部位行李箱灯不亮（室内灯正常）1． 灯泡2． 行李箱灯开关3． 线束二、灯光系统故障检查1．大灯组合开关总成（1）检查灯光控制开关是否导通按照表格检查开关在每个位置时各端子之间是否导通。
开关档位测试端子状态OFF5BB2-5BB3不导通TAIL5BB2-5BB3导通如果不符合规定，则更换开关2）检查大灯调光开关是否导通按照表格检查开关在每个位置时各端子之间是否导通开关档位测试端子状态LO5BB1-9NB5导通HI9NB2-9NB3导通PASSING9NA1-9NB3导通如果不符合规定，则更换开关3）检查转向信号开关是否导通按照表格检查开关在每个位置时各端子之间是否导通开关档位测试端子状态左转9NA4-9NA5导通直行9NA4-9NA5-9NA2不导通右转9NA5-9NA2导通如果不符合规定，则更换开关4）检查前、后雾灯开关是否导通按照表格检查开关在每个位置时各端子之间是否导通开关档位测试端子状态OFF5BB3-9NB4-9NB1不导通前雾灯5BB3-9NB4导通后雾灯5BB3-9NB1导通如果不符合规定，则更换开关2．倒车灯开关总成检查倒车灯开关总成是否导通按照表格检查开关工作时两端子间是否导通开关动作测试端子状态ON（变速杆在倒车档）1-2导通OFF1-2不导通如果不符合规定，则更换开关3．刹车灯开关总成检查刹车灯开关总成是否导通检查刹车灯开关工作两端子之间是否导通开关动作测试端子状态制动踏板踩下1-2导通制动踏板释放1-2不导通如果不符合规定，则更换开关。
4．危险报警灯开关总成检查危险报警灯开关是否导通检查开关工作时两端子之间是否导通开关动作测试端子状态ON1-2导通OFF1-2不导通如果不符合规定，则更换开关5．门灯开关（在闭锁器上）检查门灯开关是否导通当开关工作时，检查端子和车身接地之间是否导通开关动作测试端子状态ON（车门已关好）1-车身接地导通OFF（车门未关）1-车身接地不导通如果不符合规定，则更换开关6．行李箱灯开关总成检查行李箱灯开关是否导通当开关工作时，检查端子和车身接地之间是否导通开关动作测试端子状态ON1-车身接地导通OFF1-车身接地不导通如果不符合规定，则更换开关7．室内顶灯总成检查室内顶灯总成各端子是否导通开关动作测试端子状态顶灯ON1-2导通OFF1-2 2-3不导通DOOR（车门未关）2-3导通DOOR（车门已关）2-3不导通左、右后阅读灯ON（开关按下）1-2导通OFF1-2不导通如果不符合规定，则更换顶灯或开关8．后排阅读灯总成检查后排阅读灯总成是否导通当开关工作时，检查两端子之间是否导通开关动作测试端子状态ON1- 2导通OFF1- 2不导通如果不符合规定，则更换开关9．前雾灯继电器检查前雾灯继电器是否导通（1） 检查端子之间是否导通 （2）测试端子状态86-85导通30-87不导通如果不符合规定，则更换更换继电器。
2）在端子86和85之间加上蓄电池电压（10v～14V），然后检查端子30和87之间是否导通，如果不导通，则更换继电器第三节 前大灯的更换一、拆卸1．拆下前保险杠（见保险杠更换）2．拆下前大灯3个固定螺栓（图示A、B、C）3．拆下电气连接器4．小心向前、向上移动，拆下前大灯总成二、安装1．安装前大灯总成电气连接器2．安装前大灯总成和3个固定螺栓3．安装前保险杠4．调整车辆状态5．调整前大灯光束三、前大灯灯泡更换21431—近光防尘罩 2—远光防尘罩 3—转向灯防尘罩 4—前位灯灯座1．远、近光灯泡更换l 逆时针转动拆下防尘罩l 拔下灯泡插头l 压下并松开钢丝卡子l 拔出灯座，取下灯泡l 更换灯泡2．转向灯灯泡更换l 用螺丝刀拆下防尘盖的3个螺钉l 逆时针旋转灯座，取出灯座，取下灯泡l 更换灯泡3．前位灯灯泡更换l 逆时针旋转灯座，取出灯座，取下灯泡，更换灯泡四、前大灯灯光调整近光1．调整汽车状态l 大灯附近车身未变形l 按规定调节轮胎气压l 将空载汽车放在水平地面上l 让一个人坐在驾驶员座位上（油箱加满油）l 将车放在墙幕前，并使之垂直于墙壁l 把前大灯置于距墙10米处2．检查大灯光束l 建立如图所示屏幕以进行前大灯灯光调整l 调整其中一个前大灯时，遮住其它的灯l 起动发动机l 打开大灯近光l 后拧动上下左右光束调整螺钉，使主光束（照度最高点）处于规定高度，即明暗截止线转角点处于图中阴影部分中部；注意：前照灯上下左右调整时，必须拧入调整。
若需拧松调节时，应完全拧松后拧入调整1）调整螺杆位置如下图● 当在水平方向调整时，在允许的范围内调整A● 当在垂直方向调整时，在允许的范围内调整B第四节 前雾灯的更换一、拆卸1．拆下前保险杠见保险杠更换）2．拆下电气连接器3．拆下固定螺栓（图示A、B）B电气连接器A4．拆下前雾灯总成二、安装1．装上前雾灯总成2．装上固定螺栓3．装上电气连接器4．装上前保险杠5．调整车辆状态6．调整前雾灯光束三、前雾灯灯泡更换1.压下并逆时针旋转，取下防尘罩2.取出灯泡3.更换灯泡四、前雾灯光束的调整1．调整轮胎压力在标准值内2．起动发动机3．打开雾灯开关4．调整雾灯光束转动螺钉A可以在垂直方向上。
